吉时利“源和表”如何测可穿戴设备低功耗

吉时利源表在使用过程中会遇到形形色色的问题，那么遇到问题该怎么处理呢？下面由西安安泰仪器维修中心分享：

测试难点：

物联网设备电流范围广泛，从几十nA(深度睡眠模式)到几十mA (活动模式)、唤醒时间为几us、多种操作模式持续时间，功率分析困难，且要求监测时间长。

低功耗测试条件：

高分辨率：在各种范围内分辨率、灵敏度、准确度更高；高速率：采样率更高，记录时间周期长；功率分析界面使用简便；提供干净、稳定、准确的DC功率

测试推荐设备及指标：

吉时利DMM7510型7 位半图形采样万用表

吉时利DMM7510型7 位半图形采样万用表

0.0075%基本一年DC准确度

100mV、1Ω 和10μA 范围提供测量低电平信号所需的灵敏度

使用1MS/s 数字化器采集和显示波形或瞬态事件

吉时利 2280S 系列高精度电源

吉时利2280S 系列高精度电源

采集最短140μs 的动态负载电流

输出高达192W 的低杂散线性稳压电源

可编程上升时间和下降时间，消除电压过冲和暂降

测试方法：

MSP430FR4133混合信号微控制器电流测试

通过2280S 系列高精度电源给MCU供电，利用DMM7510串接带测回路测电流，根据P=UI计算功耗；

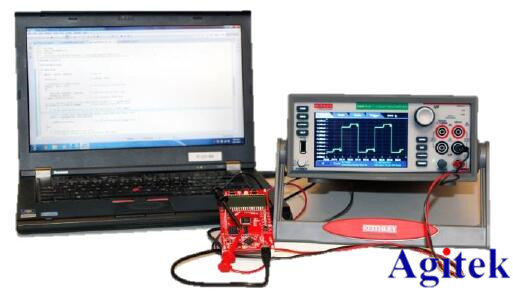

测试连接图

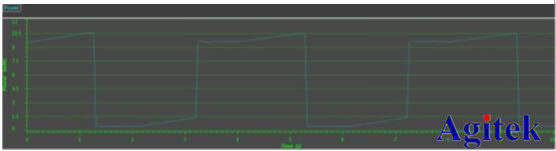

电流在工作状态下的采集记录

DMM7510具备高采样率，实时记录电流状态变化
