吉时利源表Keithley6430在IV测试及输出电阻测量应用的介绍

吉时利源表介绍：

源表是一种可以进行四象限输出的设备，所谓四象限，就是电压和电流的输出方向可以设置为四种，分别对应用为电源、负载、万用表和电流源。

吉时利源表Keithley6430仪器面板介绍：

源表前面板

源表后面板

源表的前面板为测量功能按钮，及输出设置按钮，对应按键可以设置源表的输出及测量显示等功能，非常直观；后面板为源表输出输入接口，及程控接口，接线方法根据测试方法来确定。

三同轴接口及线缆介绍：

实物照片

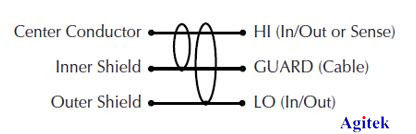

源表的三同轴线定义

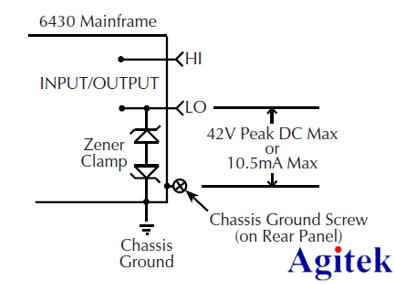

源表主机输入输出口及负极对地耐压上限

三同轴线缆具有非常好的屏蔽效果，减小输出或输入的信号失真

半导体测试中的典型应用：

对种类繁多的元器件的I-V功能测试和特性分析，包括：

1) 简单的集成电路 - 光电耦合器，驱动器，开关，传感器

2) 集成器件 - 模拟IC , RF IC, ASIC, SoC器件

3) 光电器件，如发光二极管、激光二极管、HBLED、VCSEL、显示器

4) 晶圆级可靠性 - NBTI ， TDDB ， HCI ，电迁移

5) 氮化镓(GaN)、碳化硅(SiC)及其它化合物半导体材料与器件的特性分析

6) 在高达3000V的各种电子器件上进行击穿测试和漏电测试

电池充放电的典型应用：

太阳能电池、电池充放电测试

功能与设置：

一、接线介绍

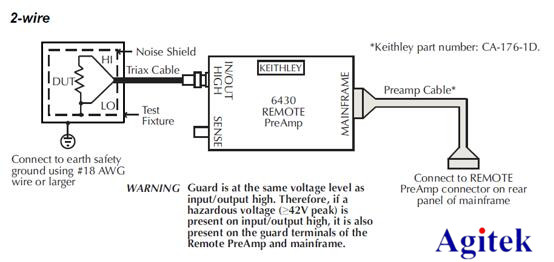

前置放大器两线输出/测量接线方式

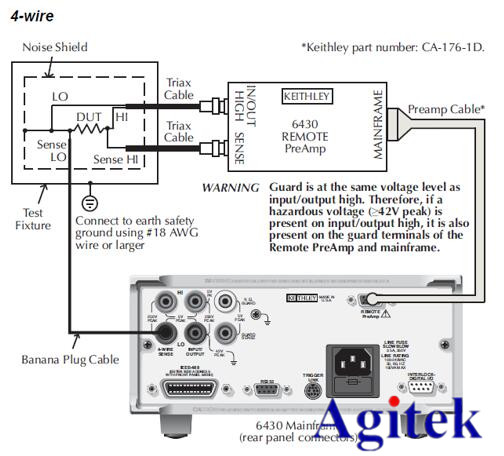

前置放大器四线制输出/测量接线方式

二、输出与测量

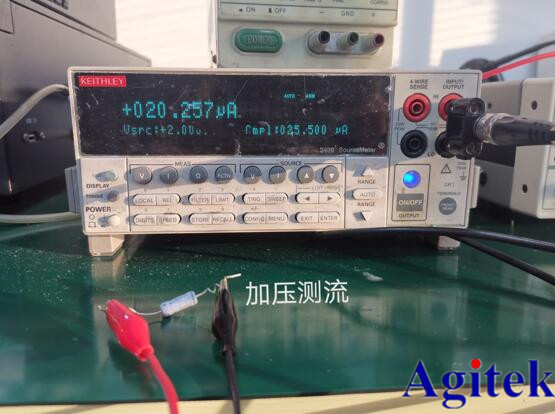

1 加压测流

设置源输出参数Vset，相应设置好限流ICmpl；在测量功能选择电流测量；

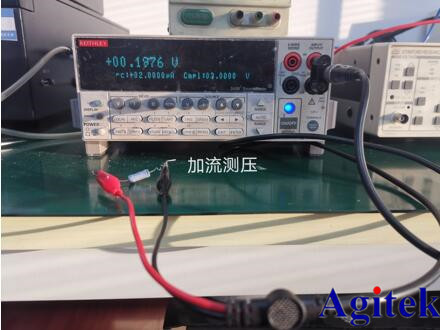

2 加流测压

设置源输出参数Iset，相应设置好限压VCmpl；在测量功能选择电压测量；

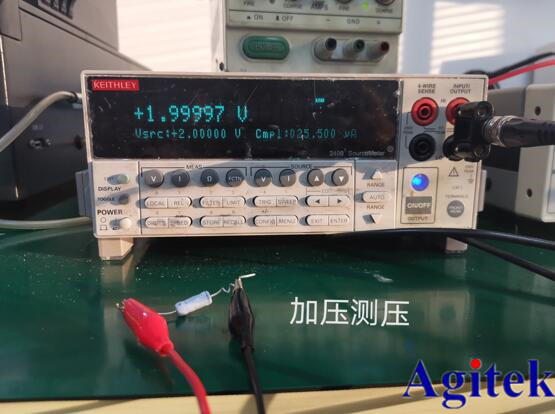

3 加压测压

设置源输出参数Vset，相应设置好限流ICmpl；在测量功能选择电压测量；

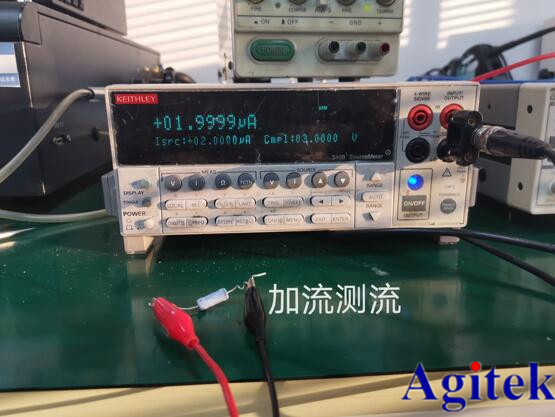

4 加流测流

设置源输出参数Iset，相应设置好限流VCmpl；在测量功能选择电流测量；

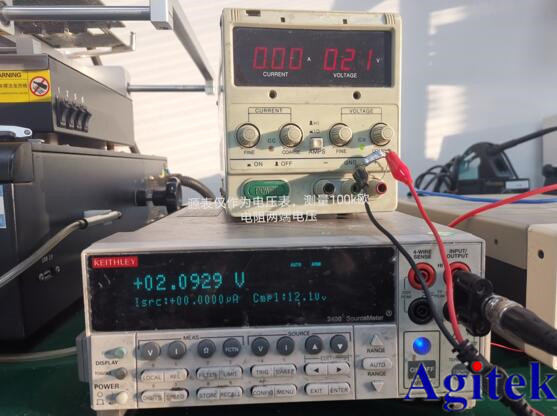

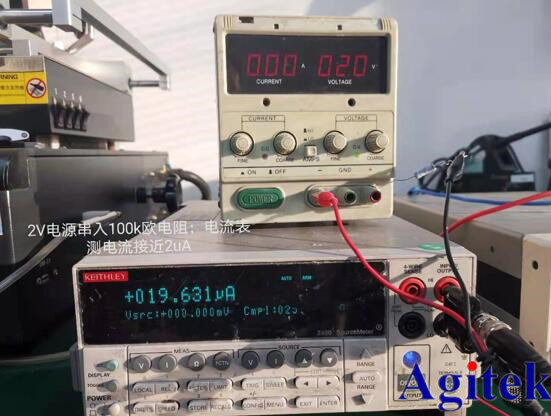

5 仅测量电压/电流

将源表用作电压表或电流表时，要设置源Vsrc/Isrc为零，并设置到最小量程；

测量范围需要设置限压/限流范围，大于期望被测的V或I范围；

特别注意：仅用测量一定要将量程固定，并选用最低的测量量程，可以不损坏源表且达到更大精度。

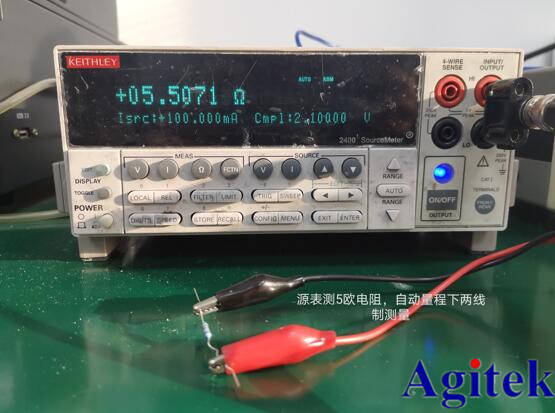

6 电阻测量

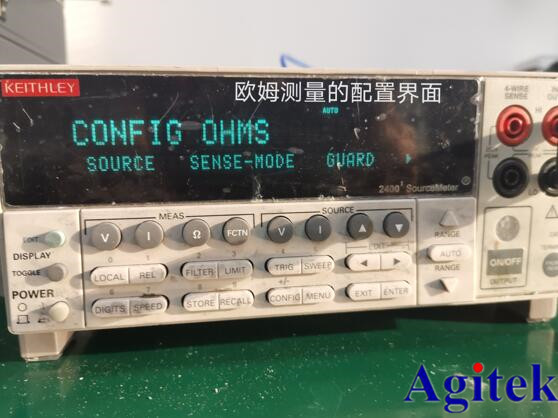

源表带有欧姆测量功能的型号，可以支持自动欧姆测量和手动欧姆测量；在 CONFIG > MEAS > SOURCE > AUTO or MANUAL进行选择；自动测量为默认的加流测压得到欧姆电阻值；手动测量可以根据需要选择可定量的加压测流或加流测压方式进行欧姆测量；

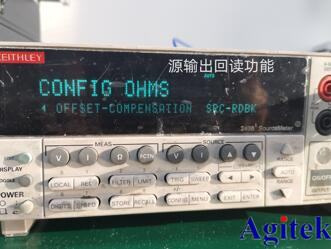

电阻测量技巧1：设置CONFIG > MEAS > SRC RDBK > ENABLE or DISABLE，选择打开ENABL源回读功能，可以提高电阻测量精度。

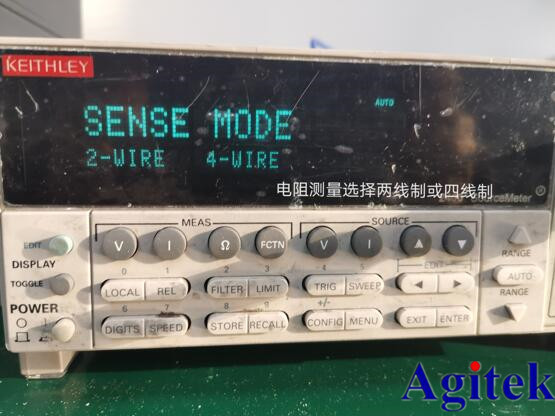

电阻测量技巧2：四线制接线测量可以读取更准确的电阻测量值。

电阻测量技巧3：在微小电阻测量时，打开源表的热电动势补偿功能，可以消除热电动势，设置CONFIG > MEAS > OFFSET COMPENSATION >ENABLE；

安全使用注意事项：

1 接线时需要下电操作，不可以在开机状态下连接线缆（高压源）；

2 开机时有脉冲电，先不要接被测件以防打坏；或用手触碰输出端口；

3 连接PA前先关主机；不用PA就断开连线，PA另一段没接线也断开；
