差分探头-电流探头-示波器探头-PRBTEK使用说明

一. 注意事项：

1. 请仔细阅读说明书上的安全注意事项以及探头量程;

2. 钳式电流探头必须将滑块推到底，直到探头显示：“CLOSED”;

3. 每一次测量之前对于有源电流探头需要预热20分钟以上才能保证测量结果的精确;

4. 每一次测量之后都需要进行探头消磁，避免剩磁对测量结果的影响;

5. 注意电流方向;

二. 探头的消磁与平衡

为进行精确的测量，您必须经常对探头进行消磁与平衡调节。消磁可以消除探头铁心内的寄生磁场，否则将造成零点的漂移和测量误差。每次进行消磁后都需要调节探头的零点平衡，消除存在的偏移。在下列各种条件下都需要进行消磁与平衡：

• 每次打开示波器进行20分钟预热以后;

• 每当发生过载的时候;

• 每当探头暴露在强磁场时;

• 每次发现空载直流偏置非零时。

消磁与平衡调节步骤：

• 将示波器输入通道设为零参考点。

• 将探头的输出连接示波器，如果是PT系列或者PT-710电流探头，示波器将该通道显示!

• 刻度设为安培/格。

• 探头不钳任何导线的情况下，将滑块推到底，直到显示CLOSED。

• 将示波器打到最小刻度，比如1mA/格或10mA/格。调节平衡旋钮，直到波形轨迹线与零点重合。

三. 测量大的直流电流

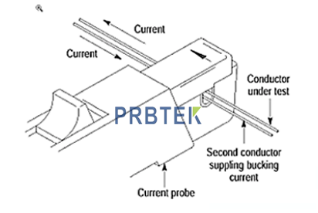

通过第二根导线反向偏流的方法：增加偏置电流，测量两组导线之间差值，再加上偏置电流。

四. 测量小的直流电流

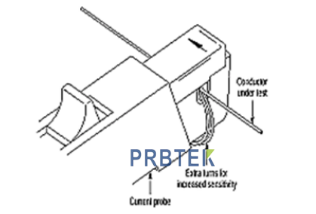

通过增加绕组的方法。
