使用台式万用表进行电阻测量常见问题答疑

台式万用表是常用的电阻测量仪器，但实际应用中万用表测量电阻的方法你都用对了么？下面安泰测试Agitek就给大家看看一些常见情形。

Q1、2线 OR 4线怎么选？

许多万用表包含2线和4线的测量法，如何判断在具体测量时使用哪种方法呢？

通常只有在测量高于10欧姆的电阻值时，才应该使用2线方法，这是由于引线电阻的影响会明显增加误差(1%或以上)。

图｜2线和4线示意图

4线(也称为Kelvin) 连接方法通过自动消除引线电阻的影响 ，能提供更准确的低电阻测量解决方案。在这种配置中，测试电流(I)经一组测试线被强制通过测试电阻(R)， 经过DUT的电压(VM) 则通过第一束线(传感线) 测量。

Q2、偏置补偿是什么？

偏置补偿是在测量低电阻(一般低于10Ω)时用来消除热电压误差的一种技术。它通过提供电流，测量得到的电压，然后使用欧姆定律计算未知电阻，来测得电阻。

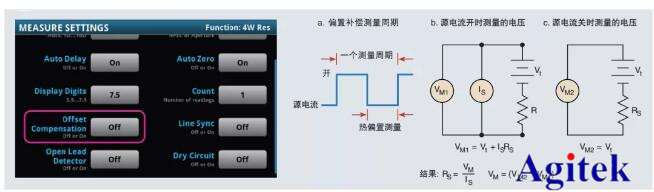

图｜偏置补偿模式

在偏置补偿技术中，源电流交替打开和关闭，在周期两个部分测量电压。在源电流开时，测得的电压是热误差电压及经过被测器件的电压，如本图b部分所示。在源电流关时，没有电流经过被测器件，所以测得的电压只是热误差电压，如b部分所示。

因此，可以从b部分测得的电压中减去c部分测得的电压。通过使用这种电压VM和周期开部分的源电源，可以计算出正确的电阻。只要源电流循环开关之间的热电压误差没有变化，那么这种技术就会非常实用。

Q3、干电路模式在什么情况下适用？

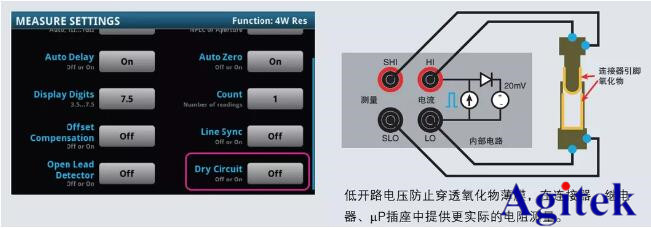

图｜干电路模式

干电路电阻把开路电压限定在20mV(典型电平约为6~14V，具体视量程而定)，以最大限度地减少被测接点中的物理变化和电气变化。这种低开路电压不会穿透薄膜，因此提供的电阻测量会包括氧化物薄膜的电阻。干电路电阻只能用于4W功能的1Ω、10Ω、100Ω、1kΩ和10kΩ量程中(最大电阻2.4kΩ)。
