SN74LXC2T45是具有可配置电压电平转换和三态输出的 2 位双电源收发器

产品详情

描述：

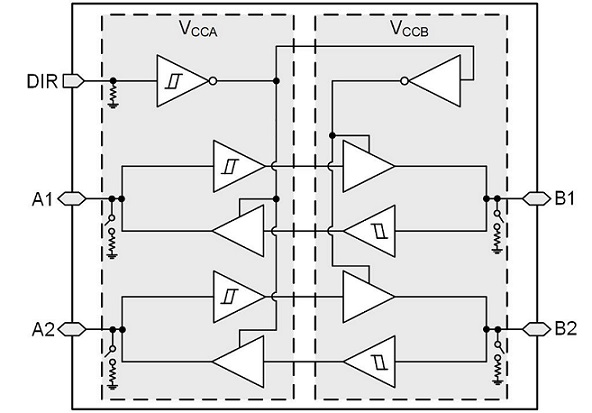

SN74LXC2T45 是AD9238BCPZ-40双位、双电源同相双向电压电平转换器件。Ax 引脚和控制引脚 (DIR) 以 V CCA逻辑电平为参考，Bx 引脚以 V CCB逻辑电平为参考。A 端口能够接受 1.1 V 到 5.5 V 的 I/O 电压，而 B 端口可以接受 1.1 V 到 5.5 V 的 I/O 电压。 DIR 上的高电平允许从 A 到 B 的数据传输和低电平DIR 允许从 B 到 A 的数据传输。有关控制逻辑操作的摘要，请参阅设备功能模式。

特性：

●完全可配置的双轨设计允许每个端口在 1.1 V 至 5.5 V 范围内运行

●稳健、无故障的电源排序

●高达 420 Mbps 支持 3.3 V 至 5.0 V

●施密特触发器输入允许缓慢或嘈杂的输入

●带有集成动态下拉电阻的 I/O 有助于减少外部组件数量

●带有集成静态下拉电阻的控制输入允许浮动控制输入

●高驱动强度（5 V 时高达 32 mA）

●低功耗

—3μA 最大值 (25°C)

—最大 6μA（–40°C 至 125°C）

●V CC隔离和 V CC断开（I off-float）功能

—如果 V CC电源 < 100 mV 或断开连接，则所有 I/O 都被下拉，然后变为高阻抗

●I off支持部分掉电模式操作

●与 LVC 系列电平转换器兼容

●控制逻辑 (DIR) 参考 V CCA

●工作温度从 –40°C 到 +125°C

●根据 JESD 78，II 类，闩锁性能超过 100 mA

●ESD 保护超过 JESD 22

—4000V人体模型

—1000V充电设备模型

参数：

技术家族：LXC

应用：UART、JTAG、GPIO

位 (#)：2

高输入电压 (Min) (Vih)：0.44

高输入电压 (Max) (Vih)：5.5

Vout (Min) (V)：1.1

输出电压 (最大值) (V)：5.5

IOH (最大) (mA)：-32

人工晶状体（最大）（毫安）：32
