兴达易控modbus转profibus网关介绍

兴达易控modbus转profibus网关

兴达易控modbus转profibus网关

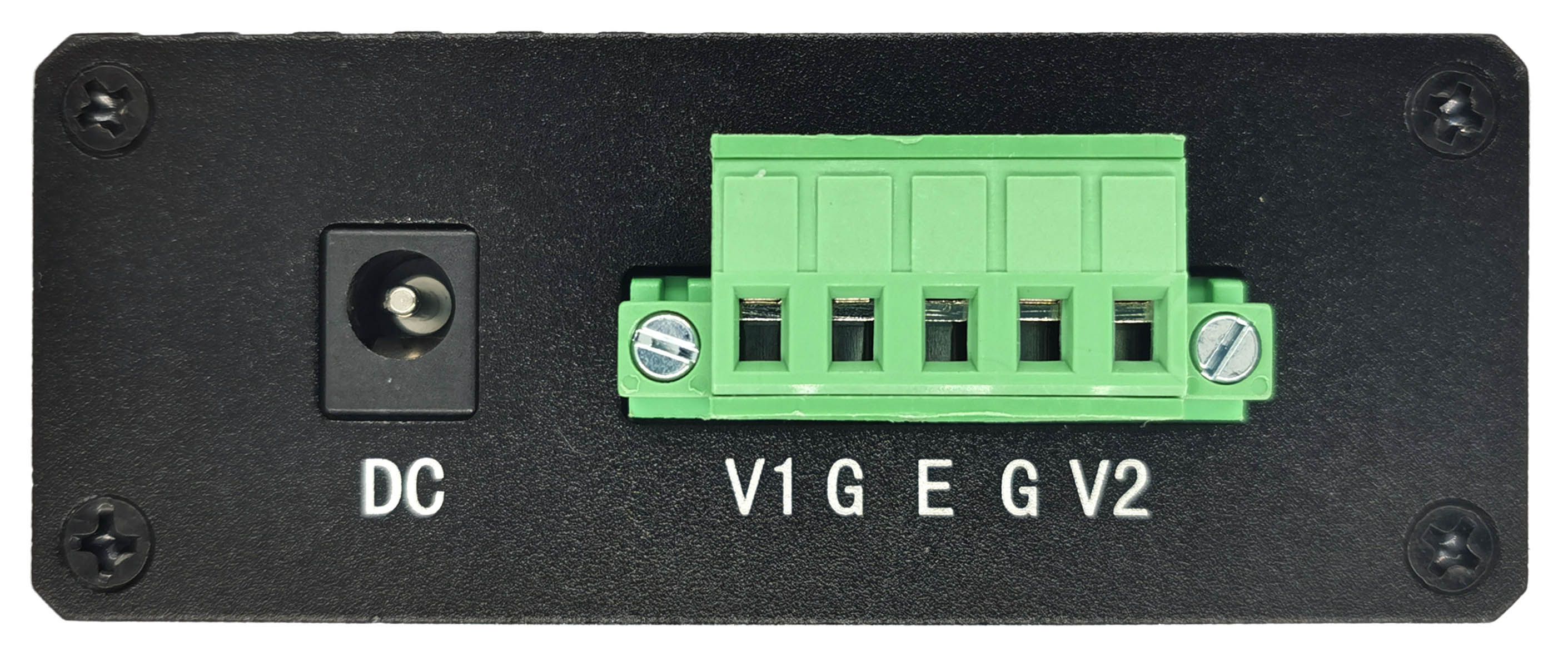

兴达易控modbus转profibus网关  正

兴达易控modbus转profibus网关

兴达易控modbus转profibus网关  侧

产品描述：

RS485/RS232/Modbus RTU转Profibus DP

兴达易控XD-PBMOD110具有RS485接口的MODBUS协议设备都可以使用本产品实现与现场总线PROFIBUS的互连。如：具有MODBUS协议接口的变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等, 都可以使用该MODBUS转PROFIBUS总线桥。

兴达易控XD-PBMOD110MODBUS接口设备可以通过该网关接入PROFIBUS总线网络；该产品可以通过拨码开关设定为两种功能：在MODBUS侧做从站（即MS功能），或者在MODBUS侧做主站（即MM功能），实现MODBUS转PROFIBUS。网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。

技术参数：

（1）网关在MODBUS侧有两种功能：MM功能的网关在PROFIBUS-DP一侧是从站，在MODBUS一侧是MODBUS主站；MS功能的网关在PROFIBUS-DP一侧是从站，在MODBUS一侧是MODBUS从站；接口通过PROFIBUS通信数据区和MODBUS数据区的数据映射实现PROFIBUS和MODBUS的数据透明通信；
（2）无论做MODBUS主站还是从站，都支持MODBUS 01H、02H、03H、04H、05H、06H、0FH、10H号功能；
（3）PROFIBUS-DP协议，符合GB/T20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS规范。；
（4）标准PROFIBUS-DP驱动接口, 波特率自适应，9.6Kbps~12Mbps，最大波特率12M；
（5）PROFIBUS 侧的输入/输出数量在以下三种范围内可以由用户自由设定：
①Input Bytes + Output Bytes ≤ 488 Bytes；
② Max Input Bytes ≤ 224 Bytes；
③ Max Output Bytes ≤224 Bytes。
（6）标准RS-232/485接口，半双工，波特率在 2400、4800、9600、19.2K、38.4K、57.6K可选；校验位(偶、奇、无)可选；
（7）RS232/485最大通信报文长度：发送244字节、接受244字节；最多能配置的Modbus-RTU报文数为37条；
（8）电源：直流24V/200mA（7V~30V可用），使用中建议接好保护地PE；
（9）工作环境温度: -40-85℃；
（10）存放温度：-40～80℃；
（11）相对湿度：≤90%（无冷凝）；
（12）安装：35mm导轨；
（13）防护等级：IP20。
（14）产品尺寸：34x128x88（mm）
