新品上线 | 源来！我的测试方案只差一点大电流！

来源:电子工程专辑发布时间:2021-10-15125浏览

新机型发布

为了满足市场对于低电压大电流线性电源的需求，普源精电（RIGOL）DP800系列线性直流电源精心推出了高性能新机型：DP813A和DP822A。DP813A是单通道双量程电源：8V*20A或20V*10A，DP822A则是双通道电源：5V*16A||20V*5A。新机型为光通讯模块测试、芯片和集成电路测试、半导体测试和工业ATE测试等多个行业及应用提供了大电流、低纹波、高精度的可编程线性电源。

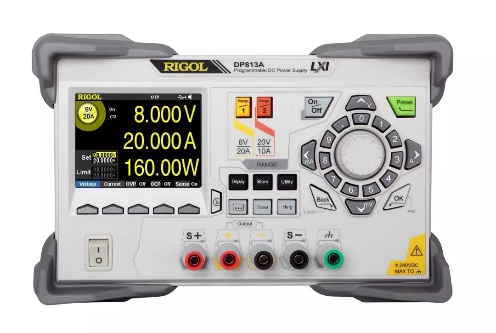

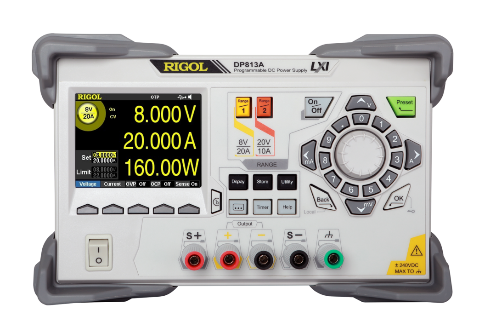

DP813A

DP822A

应用领域

DP813和DP822可广泛应用于光通讯模块测试、半导体测试、芯片和集成电路测试、工业ATE测试等领域，为工程师提供了大电流低纹波的高功率线性电源，单路和双路电源能够适合客户多种应用场景。

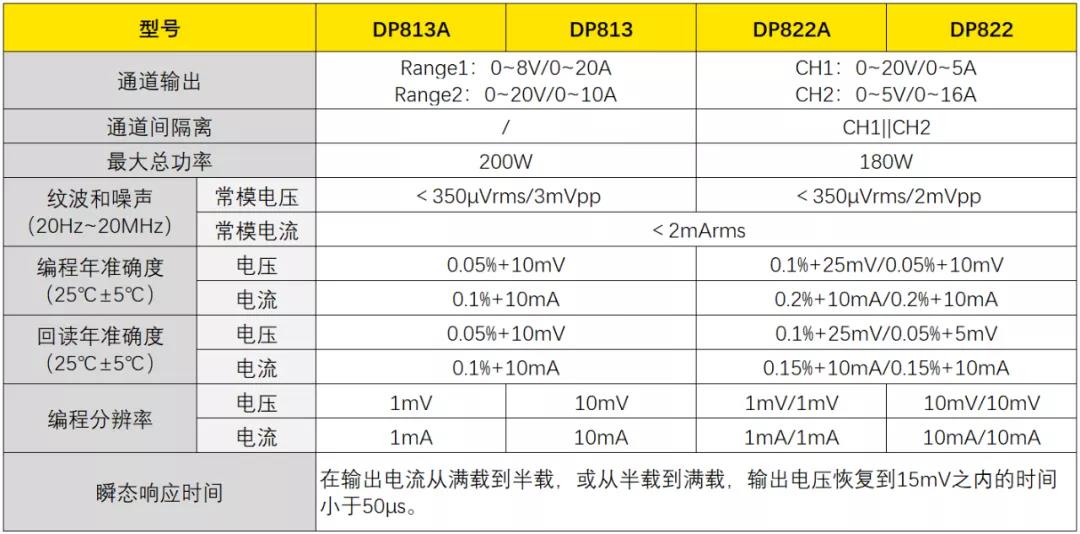

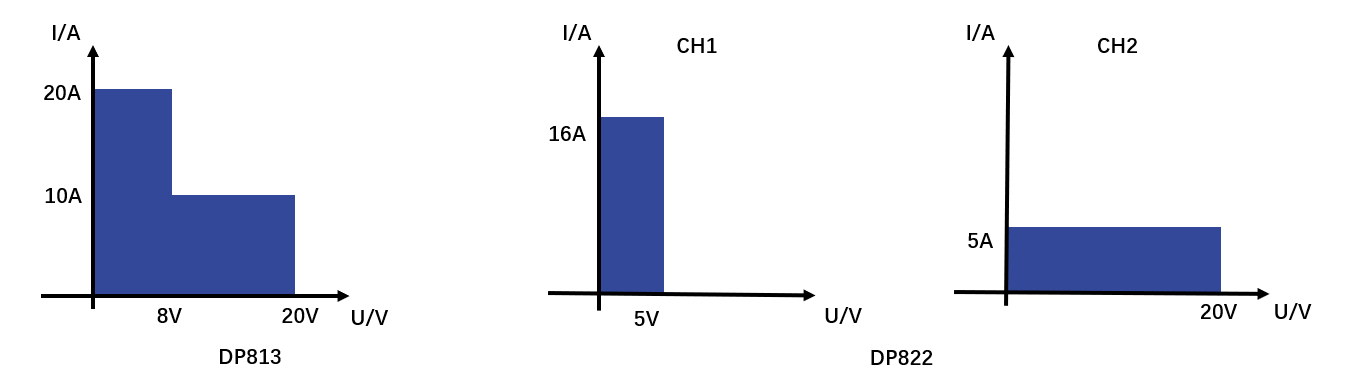

大电流，大作为

DP813A

总功率:200W

单路双量程：8V*20Aor20V*10A

DP822A总功率:180W

双路量程：5V*16A||20V*5A

低纹波，更纯净

DP813A和DP822A拥有低于350uVrms/2mVpp(3mVpp)的纹波噪声和纯净的输出，满足对于低噪声的苛刻要求；瞬态响应时间小于50us，满足对快速变化电压波形的需求。

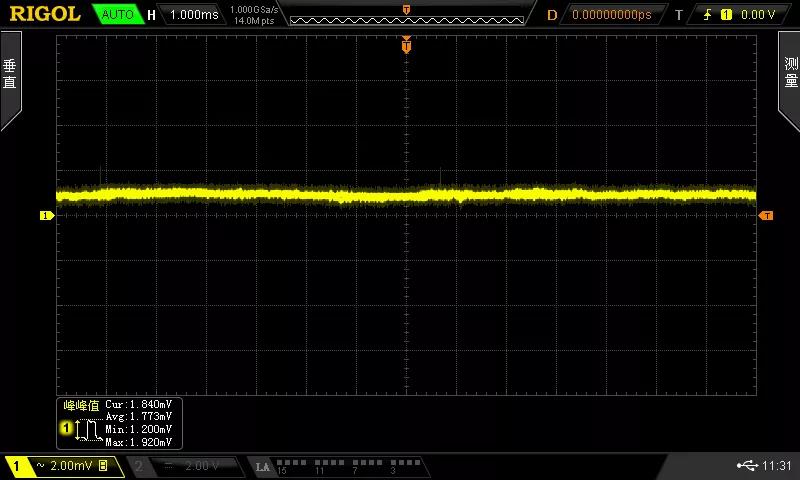

恒压模式下的电压纹波噪声

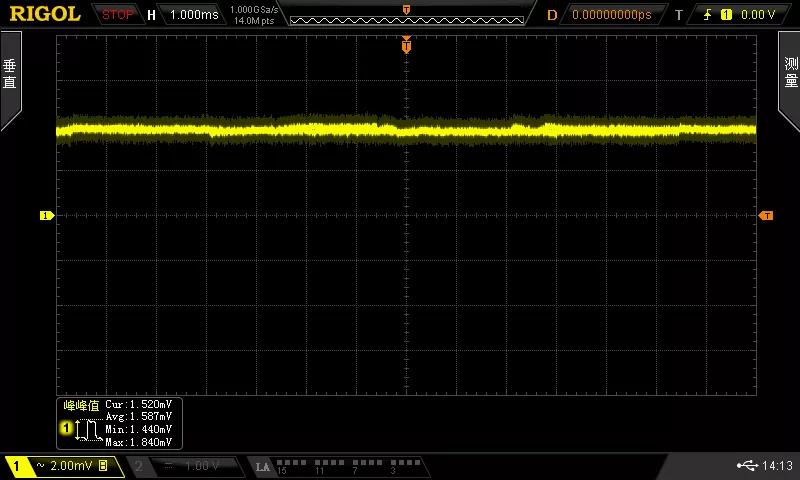

8V20A档位下电压纹波噪声

20V10A档位下电压纹波噪声

Sense功能，压降补偿

电源在输出大电流时，负载引线上的压降将变得不可忽略。为确保负载获得准确的压降，A偿负载引线引起的压降，从而确保您设定的电源输出值与负载所获得的电压一致。

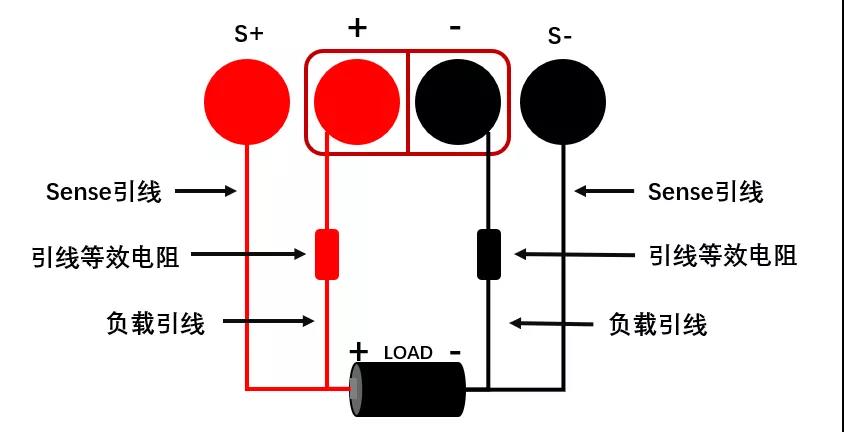

前面板Sense连线方式

更多功能，更多接口

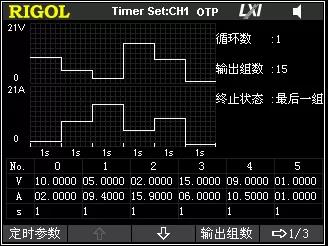

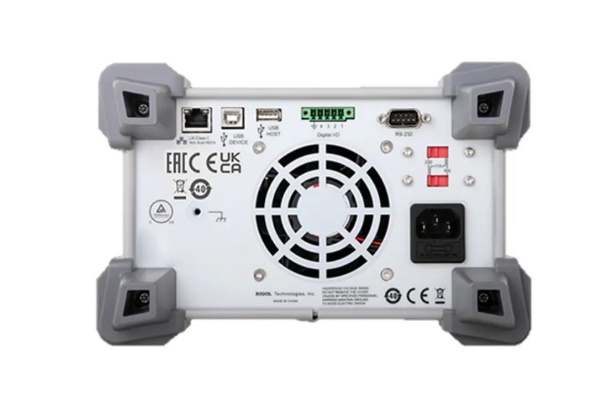

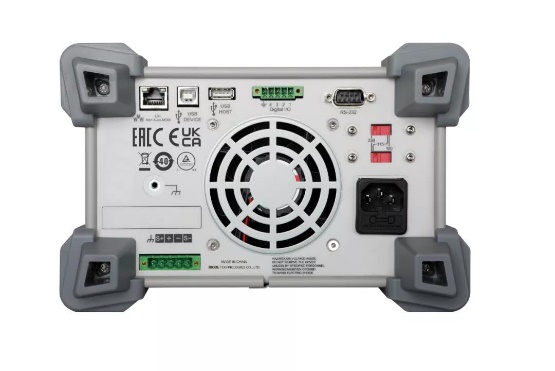

DP813A和DP822A线性直流电源标配定时器功能，可输出预先设置的电压和电流（可达2048组）。您可以输出设置定时器的输出组数，并设定每组输出电压、电流和定时时间；DP813A和DP822A线性直流电源还配置LAN、USBDevice、RS232硬件接口(USB-GPIB可选)，让您在连通性、继承性上拥有更多选择。
