何为“真正意义”的参数测量统计

准确的测量统计结果可为信号分析和故障诊断提供强有力的数据支撑，但遗憾的是绝大多数示波器测量统计的结果都不能真实反映信号的实际情况，利用这种不真实的测量与统计结果进行分析会灾难性地将测试人员引入分析误区，这是目前业内普遍存在的现象。

所以作为一名电子工程师，深刻了解示波器参数测量、统计原理是非常必要的，它可为电路设计和测试带来重要价值！

在示波器测量、统计领域一直隐藏着一个秘密，到底什么才是“真正意义”的参数测量与统计功能？本文将揭开这一秘密，让你知道何为“真正意义”的参数测量与统计。

ZLG致远电子在示波器参数测量、统计领域获得较大的技术突破，其全新推出的 ZDS2022示波器具有卓越的参数测量、统计功能，使用全硬件加速处理，能对全屏幕的所有原始（不抽样）样本点进行分析，同时执行51项参数测量，处理速度非常快，是为数不多的一款具备51种“真正意义”参数测量、统计功能的示波器。

伪测量与统计

图1 “伪测量与统计”示意图

如图1所示，虽然屏幕上捕获了10个正脉冲，但是传统的示波器只能测量屏幕中央（或最左边）一个周期的波形，另外9个正脉冲的信息都被忽略了，没有参与测量与统计。所以屏幕上红色圆圈处的异常脉冲没有被检测到。

这种测量统计我们称之为“伪测量统计”，因为它提供的测量统计信息不能真实地反应被捕获数据的全部信息。如果工程师不了解这种测量统计算法的实质，并误认为系统正处于最佳工作状态，将得出错误的虚假的结论。

“真正意义”测量与统计

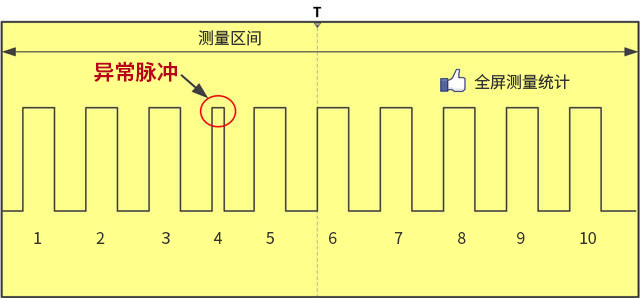

图2 “真正意义”测量统计示意图

如图2所示，“真正意义”的参数测量统计会把屏幕上捕获的所有波形都进行测量统计，得出当前值、最大值、最小值和平均值、标准差、测量次数。用户通过观察统计的最大值和最小值即可快速了解到波形中可能存在的异常，通过观察平均值、标准差可以快速评估信号特性，这为工程师提供了更有意义的测量。

实测对比

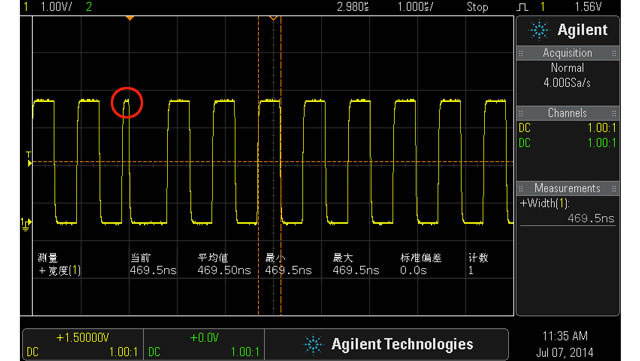

图3 3000X示波器测量结果

如图3为3000X的测量结果，可以看出当前值，最大值，最小值，平均值都为460ns，测量计数为1，只测量屏幕中央光标区间内脉冲信号，旁边的异常短脉冲，没被测量到。

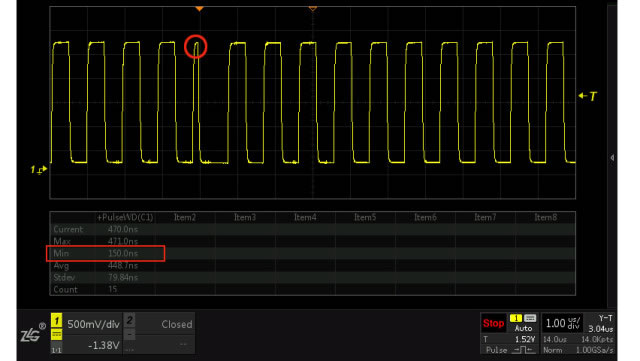

图4 ZDS2022示波器测量结果

图4为ZDS2022测量结果，其测量的最小值为150ns，最大值为471ns，测量计数为15，即对屏幕内的所有波形都进行了测量统计。

总结

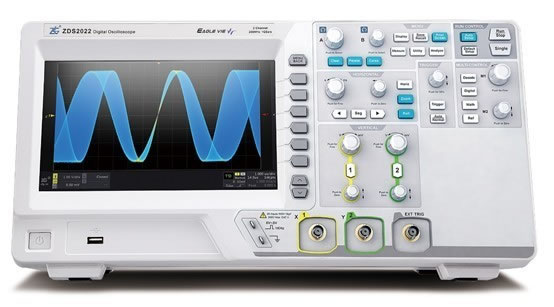

图5 ZDS2022示波器

本文通过介绍示波器的测量与统计功能，让用户更深刻的理解伪测量统计和“真正意义”测量统计深层次的意义。通过使用“真正意义”的参数测量、统计功能，用户可以方便快捷的得到系统关键信号的综合数据，再对被测数据进行完整的分析，就可以深入了解被测信号的可靠性，稳定性等情况，这有利于帮助研发人员和测试人员快速发现和解决系统的隐患问题，从而改进设计，改善产品，为用户创造长期价值。
