触发波形为何显示不稳定？

当遇到复杂波形时，波形常常会出现闪动，显示不稳定。如图2.1所示的波形中，一个波形周期中存在三个上升沿，此时若将触发条件设置为上升沿或自动触发，那么触发后的波形就会出现重叠，显示不稳定，因为在一个波形周期内发生了三次触发，每次触发捕获的波形都不同。这种情况下，可以通过设置【触发释抑】的释抑时间来使波形稳定显示。

图2.1电机驱动信号

触发

触发是指按照需求设置一定条件，当波形流中的某一个波形满足这一条件时，示波器立即触发开始捕获该波形，并显示在屏幕上。触发条件的唯一性是波形稳定显示的必要条件。只有保证每次时基在屏幕上扫描的时候，都从输入信号上与定义的触发点相同的点开始，才能显示稳定的波形。

触发释抑

释抑时间是指示波器重新启用触发电路所等待的时间，在触发释抑期间，触发电路封闭，触发功能暂停，即使有满足触发条件的信号波形，示波器也不会触发。 当被测信号是大周期重复而在大周期内有很多满足触发条件的不重复波形点的信号时，如果不采用触发释抑功能，触发点将不固定，造成显示不稳定，使用触发释抑后，每次都在同一个点触发，因此可以稳定显示。 例如，在重复波形上触发，重复波形之间具有多个边沿 （或其他事件），如图2.2中橙色的点处都可以满足触发条件，要在图2.2所示的重复脉冲触发上获得稳定触发，可将释抑时间设置为>200 ns 但<600 ns 的值。注意：其中设置的600ns时间必须大于采样周期，否则无法稳定触发。

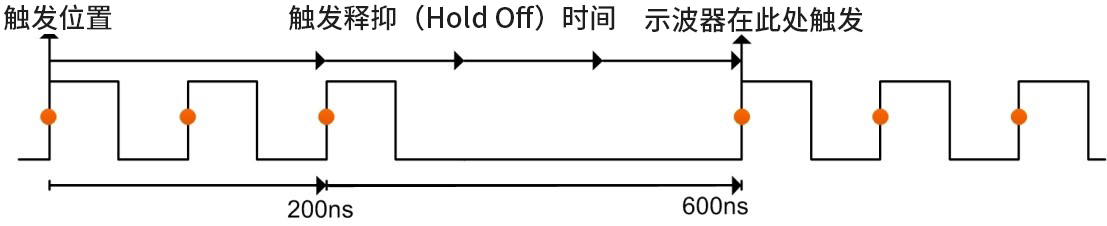

图2.2触发释抑时间

了解触发与触发释抑之后，就可以解决图2.1中波形显示不稳定的问题了。从图中可以知道，波形的整个周期不到5div，200us/div，即这段波形的时间长度小1ms（1ms=5div*200us/div）。这时只要把ZDS2022示波器的触发释抑时间调到1ms到1.1ms（不能大于整个周期），就可以稳定触发了。

注：触发释抑时间并非指死区时间，设置触发释抑时间是为了增大死区时间来稳定的捕获和显示一些特殊的信号。
