ROGZenithExtremeAlpha评测 AMD平台顶级主板

一、前言：延用ROG R6E Omege设计 华硕推出X399平台顶级主板

在2017年8月第一代线程撕裂者发布的时候，华硕也同步上市了ROG Zenith Extreme主板。初代的ROG Zenith Extreme凭借强悍的用料、绚丽的RGB灯效以及DIMM.2扩展模块和Aquantia AQC-107 10G万兆网卡成为了当时最强的X399主板，同时也获得了不错的口碑。但毕竟这是一块为16核处理器量身定制的主板，在32核的线程撕裂者2代发布之后，华硕也推出了升级版的ROG Zenith Extreme Alpha。

为了满足Ryzen Threadripper 2990WX的功耗需求，ROG Zenith Extreme Alpha将供电电路规模从原来的8相提高到了16相，并采用导通电流高达60A的IR3555 PowIRstage Dr.Mos，可为CPU提供超过1000W的功率。为了降低VRM的温度，华硕重新设计了规模庞大的VRM散热片，并内置了2个风扇。

初代ROG Zenith Extreme主板的卡Aquantia AQC-107 10G网卡是以扩展卡的形式存在，需要占用一个PCIe插槽，Alpha版直接将其整合到了主板上面。

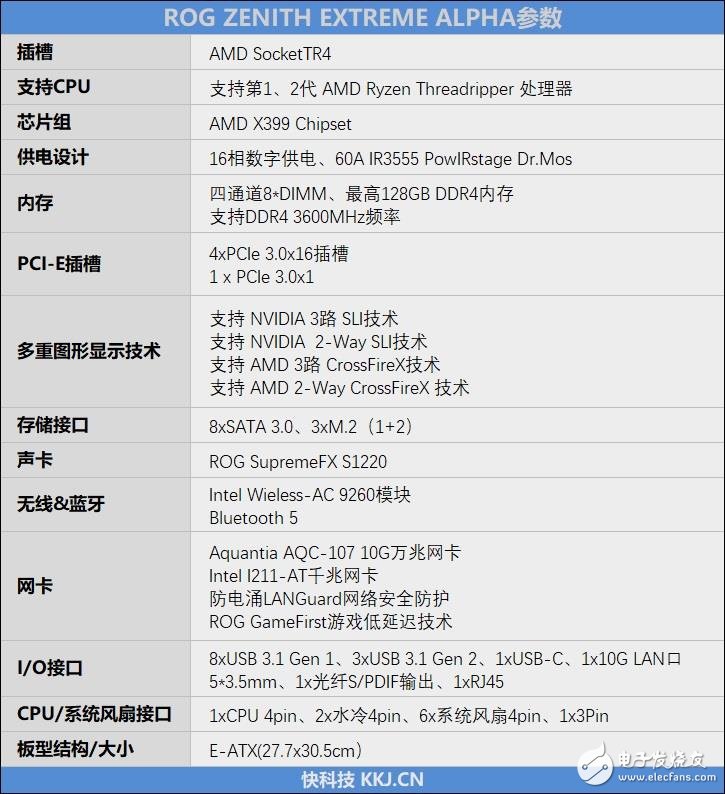

ROG Zenith Extreme Alpha参数如下：

二、外观：16相超合金数字供电+万兆双网卡

整体来说，ROG Zenith Extreme Alpha主板与R6E OMEGA相似度极高，同样采用EATX版型设计，27.7*30.5cm大小。主板为全黑色设计，表面覆盖了大量金属装甲。在右下的南桥散热片上印有玩家国度的Logo。

LGA2066 CPU接口左右2边共有8条DIMM内存插槽，最高支持128GB容量频率为3600MHz的DDR4内存。

ROG Zenith Extreme Alpha安装了与R6E OMEGA主板同款的供电散热片，散热片里面安装了2个风扇辅助散热，可以将高负载时供电模块的温度镇压在50度以下。不过有一点需要注意的是，这2个风扇的满转会产生一些噪音，需要在BIOS设置合适的风扇策略。

主板背面。

自检成功后这个液晶屏会转而显示CPU的温度。

在内存插槽旁边还有一个DIMM.2插槽，可以插上专为ROG主板设计的DIMM.2模块，支持扩展2个M.2 SSD设备。

Zenith Extreme Alpha主板设计有1条PCI-E X4插槽和4条全尺寸的PCI-Ex16插槽，不过其中有2条距离较近，理论上难以实现4卡并联。4条插槽都使用了超合金强化加固技术，可以减损用户在插拔显卡时对插槽造成损伤，也有利稳固。

8个SATA 3.0接口，旁边还可以看到一个USB3.0和一个USB3.1前面板接口。

8+8Pin的CPU供电接口，VRM风扇则是接在了HS_FAN 4pin接口上。

一体化的I/O背板，左边是Clr CMOS按键以及BIOS Flashback按键。接口方面有2个Wi-Fi天线接口，另外还有8xUSB 3.1 Gen 1、3xUSB 3.1 Gen 2、1xUSB-C、1x10G LAN口、1x千兆LAN口、5*3.5mm、1x光纤S/PDIF输出接口。

左下角是音频电路，声卡为专为ROG定制的 SupremeFX S1220芯片，并搭配了专业的音频电容和独立的ESS9018 DAC。

附赠的配件非常丰富，有2T2R双频WiFi天线、风扇扩展卡、DIMM.2扩展卡、一条RGB灯带扩展线、一调可编程LED扩展线、以及一大堆SATA3.0数据线。

风扇扩展卡采用NODE接口，一共有6个4Pin风扇接口、3个12V ARGB接口和3个2pin测温线接口。

专为ROG主板设计的DIMM.2模块，使用了和内存一样的DIMM插槽，支持扩展2个M.2 SSD，每个SSSD都配备有独立的散热片。

卸下散热片后的样子。

与R6E Omega一样，Zenith Extreme Alpha主板同样是采用了16相供电电路设计，但是由于TR4插槽实在太长，有部分供电电路的电容被安排在了I/O接口旁的PCB板上。

MOSFET采用IR3555 PowIRstage Dr.Mos这是目前主板上可以用的最高端MOSFET之一，导通电流高达60A，在1.1V的电压下，可以为处理器提供高达1050瓦的输入功率。

电容采用了玩家国度祖传的日系富士通MIL 系列黑金固态电容，能在105度的高温下长时间工作，每一相供电还配备一个MICRO FINE粉末化超合金电感。

另外R6E Omega主板在两侧的内存插槽旁各设计了2相供电电路，可以支持8条频率高达4266MHz的DDR4内存。

在I/O接口旁边有一个Aquantia AQC-107 10G万兆网卡，另外还配备了2个祥硕ASM3142 USB3.1控制芯片（X299原生不支持USB3.1）。

从左到右依次是IntelI211-AT千兆网卡、ASM3142 USB3.1控制芯片和Aquantia AQC-107 10G万兆网卡。

在主板的背面只有8个聚合物电容，比R6E OMEGA要少一些。

扩展插槽部分。Zenith Extreme Alpha只有一个M.2接口，但是算上DIMM.2模块的2个就一共这次和3个M.2设备。

Intel 9260AC芯片，无线速率可达1733Mbps，同时该Wifi芯片还内置了蓝牙5.0模块。

VRM散热片的重量达到了621g，2个散热片采用热管连接，里面配备了2个风扇辅助散热，再高的功耗也不用担心VRM温度过高。

2个VRM风扇特写。

三、BIOS介绍：合理设置让超频更加简单

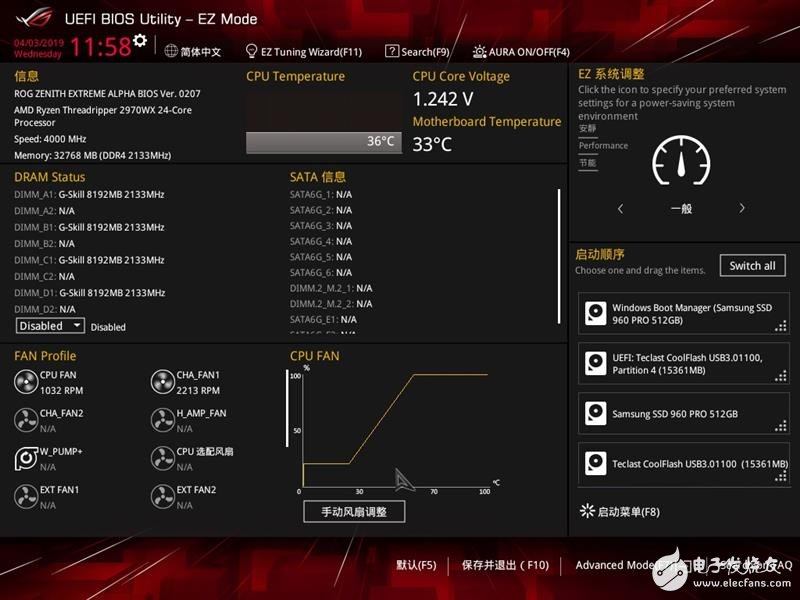

主板BIOS的EZ模式，可以看到CPU、内存的频率以及电压以及风扇转速等信息。

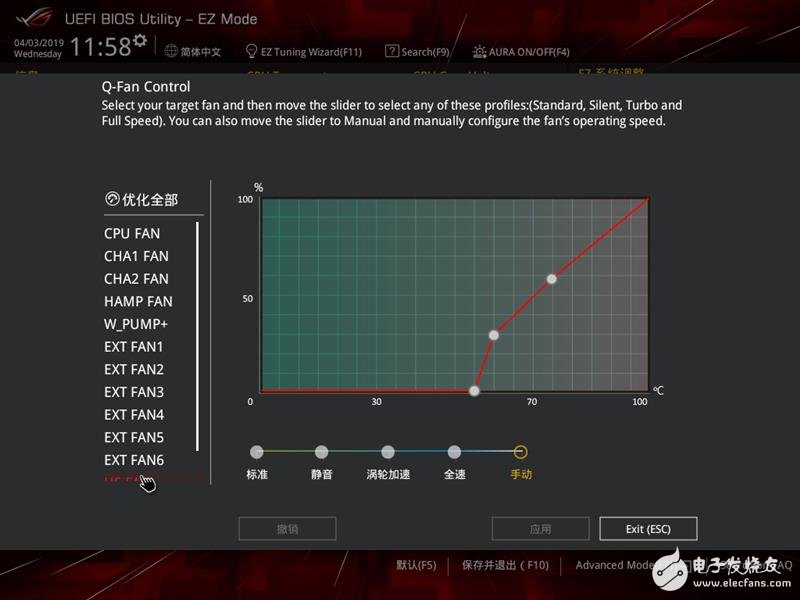

在EZMode界面中点击“手动风扇调整” ，就可以手动调整所有风扇的温度曲线。

散热片上的2个VRM风扇more是接在HS FAN 4Pin接口上，在这里需要手动调整温度曲线让风扇噪音达到理想的静音水准。，

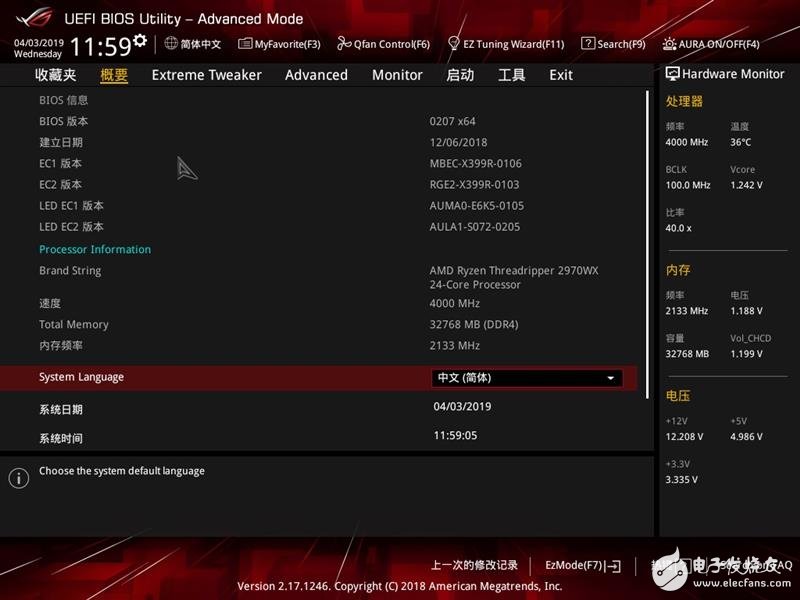

高级模式的主界面，也可以看到BIOS版本、CPU以及内存等信息。

点击上面的“Extreme Twerker”进入超频设置。

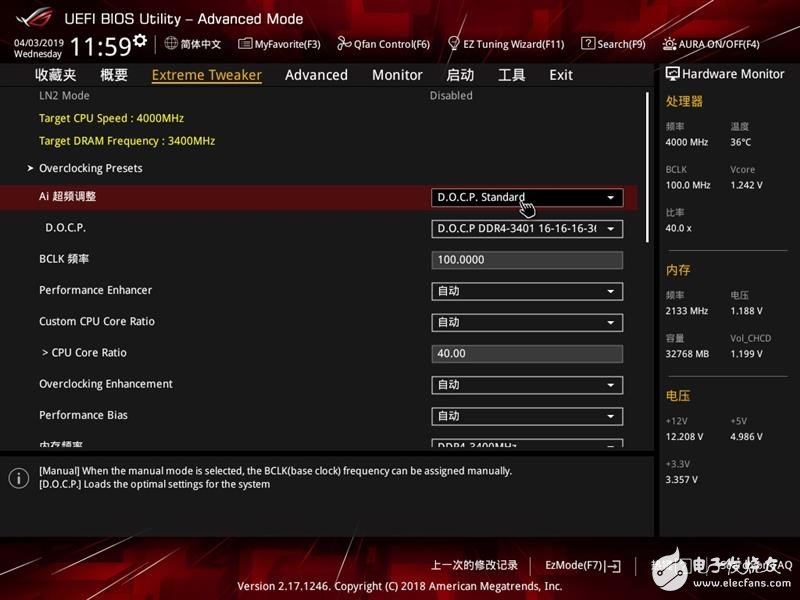

“Ai智能超频” 不同于Intel的XMP，AMD这边是D.O.C.P，选择D.O.C.P.就可以直接让内存在预设的高频下工作。

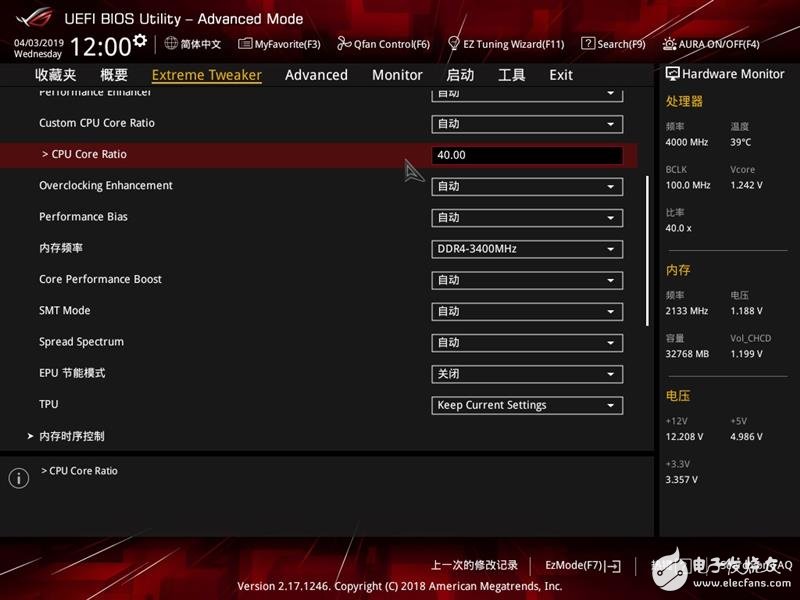

在这里可以设置对CPU和内存进行超频。

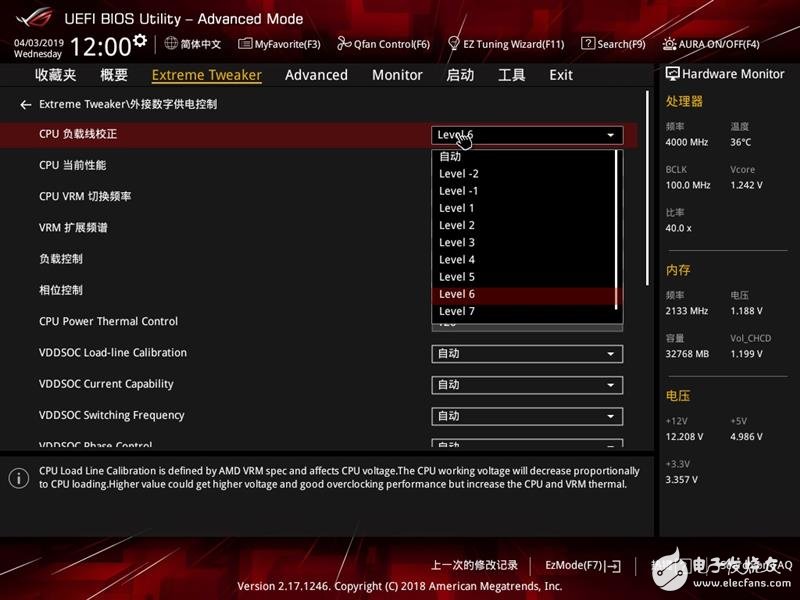

进入“外接数字供电控制”来设置防掉压，在“CPU负载线修正”这里从Level-2到Level8 一共有10个防掉压等级可以选择。等级越高，高负载下的电压越稳定，但是供电模块的温度也就越高。

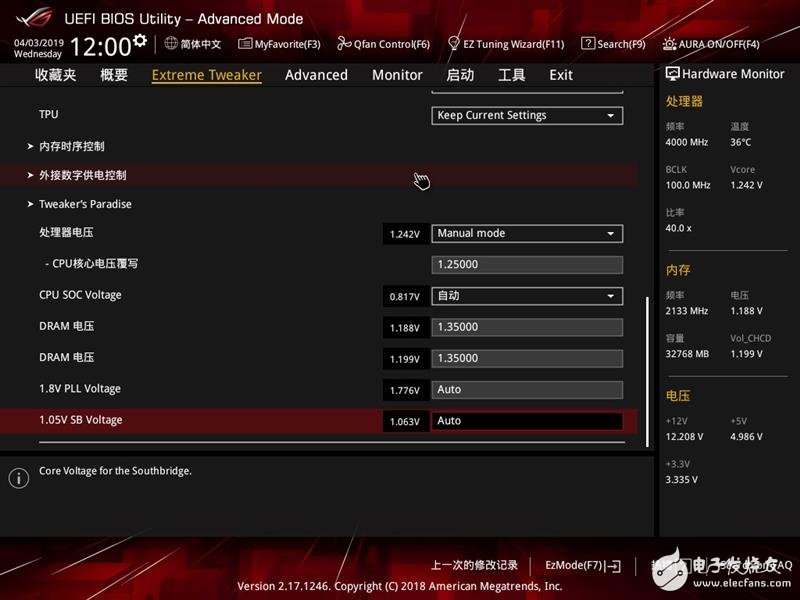

此处可以设置CPU核心电压、内存电压以及内存控制器电压。

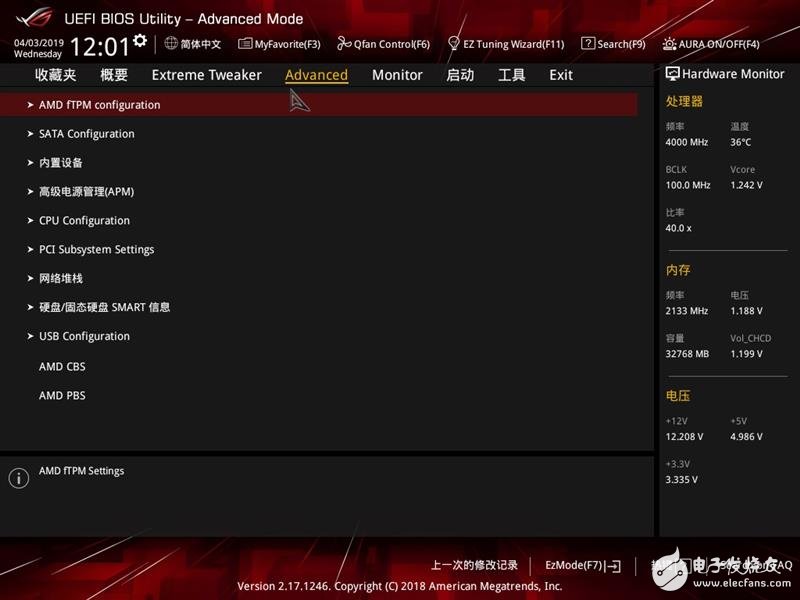

点击上方的“高级”，可以对CPU、主板、存储系统等进行设置。

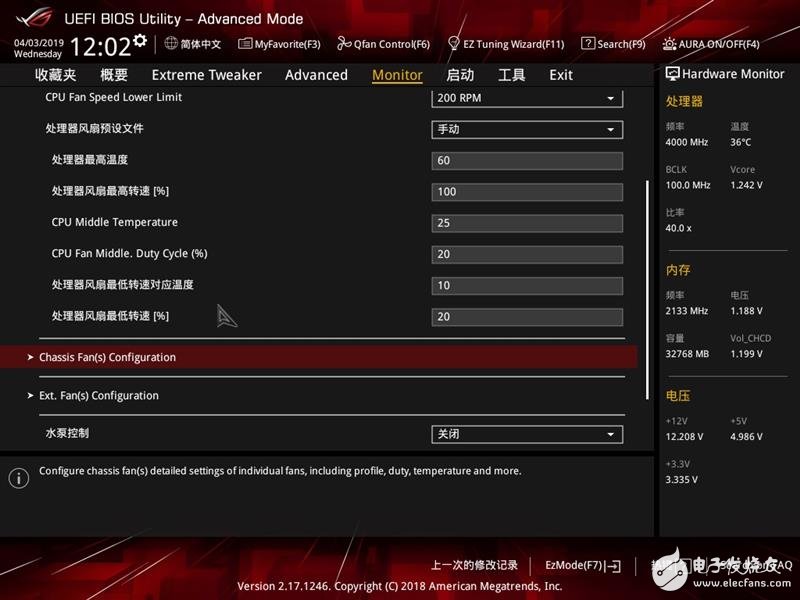

除了在EZMode界面可以设置温度曲线之外，在“Advanced Mode”的监控界面中选择“Q-Fan configuration”同样也能调节风扇策略。

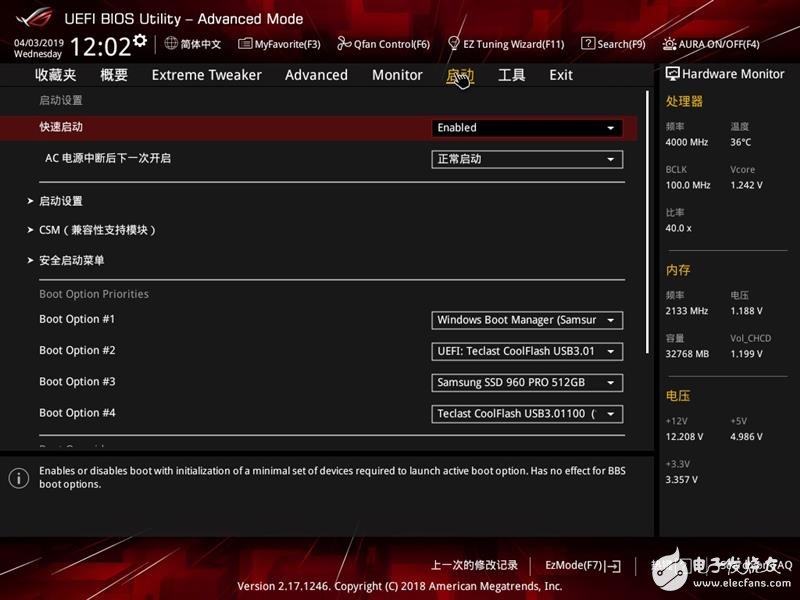

启动设置界面。

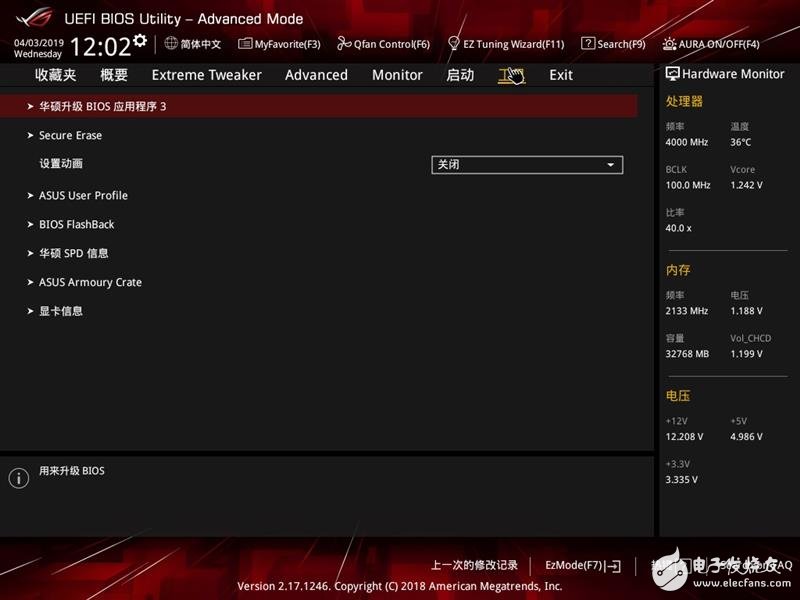

工具部分主要是BIOS升级程序、动画设置、以及一些深度功能。其中BIOS升级程序支持本地文件和在线升级功能，十分便捷。

四、温度测试：全核4.0GHz烤机VRM温度仅54度

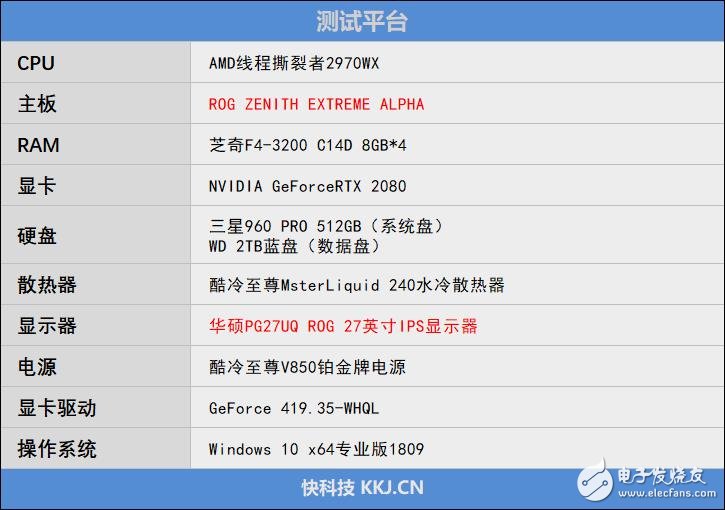

测试平台如下：

在此前2代线程撕裂者首发评测中，我们曾向大家展示2990WX和2950X的性能，此次我们选择AMD在发烧平台的次旗舰Ryzen Threadripper 2970WX，该处理器采用24核48线程设计，拥有64M三级缓存，基准频率3.5GHz，动态加速最高4.4GHz，是二代撕裂者家族中最高的，可提供64条PCI-E 3.0通道（X399芯片组还有8条），热设计功耗250W。

对于2970WX这种巨兽，我们采用了玩家风暴堡垒360水冷散热器。这款散热器支持5V ARGB LED、板载RGB灯光同步、并附赠灯光控制器。扣具支持的平台包括Intel LGA 2066/2011/2011-3/1151/1155/1366，AMD TR4/AM4/AM3/AM2+/AM2/FM2+/FM2。

1、默频温度测试

我们采用的是5.99.4900版本的AIDA64 FPU来进行烤机测试，测试时室温为22度，测试使用的电源为酷冷至尊V850铂金牌电源。

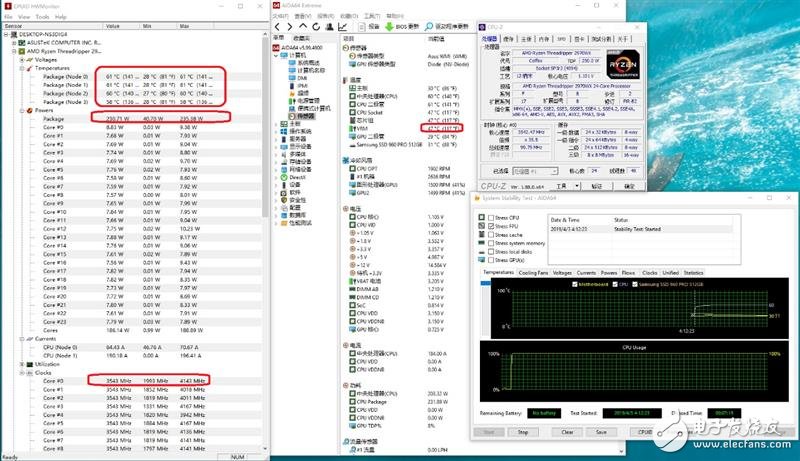

在默频下经过7分钟的烤机测试，处理去功耗稳定在230W，而平台功耗则在340W左右。在玩家风暴堡垒360水冷的镇压下，2970WX的最高温度仅为61度，处理器电压为1.1V，烤机频率3.55GHz。

通过AIDA64的温度监控可以看到Zenith Extreme Alpha主板的VRM温度仅有47度，整个散热片都非常冰凉。

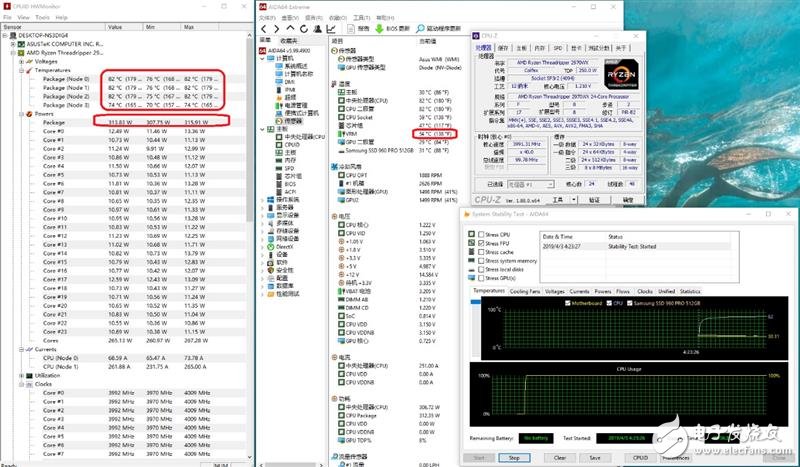

2、超频烤机测试：

将Zenith Extreme Alpha主板BIOS电压设置为1.23V，防掉压设置为Level6，即可让我们手上这块Ryzen Threadripper 2970WX在4GHz频率下通过烤机测试。

虽然烤机是处理器核心功耗只有313W，相比默频只有83W的提升，但是烤机温度却提高到了82度，而整机功耗也达到了比较恐怖的480W。而此时主板VRM温度也仅仅只有54度。

五、2970WX性能测试：单核略胜2990WX 多核落后21%

在这里主要想大家展示Ryzen Threadripper 2970WX与2970WX之间的性能差异。

CineBench R20

Ryzen Threadripper 2970WX单线程分数为465cb，多线程分数则为9691。

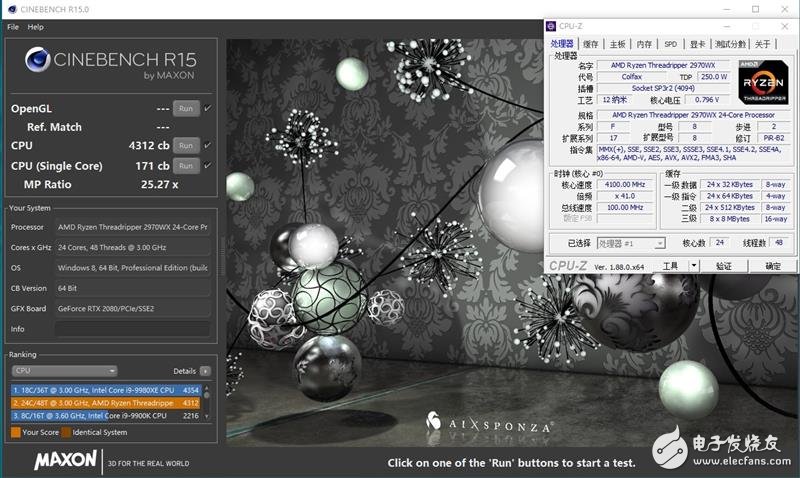

CineBench R15

Ryzen Threadripper 2970WX单线程分数为171cb，多线程分数则为4312。

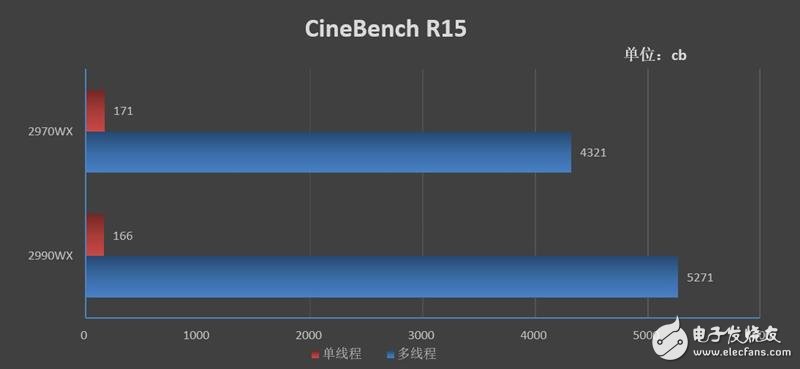

与2990WX相比，2970WX单线程成绩要多了5分，多线程则落后了22%的样子。

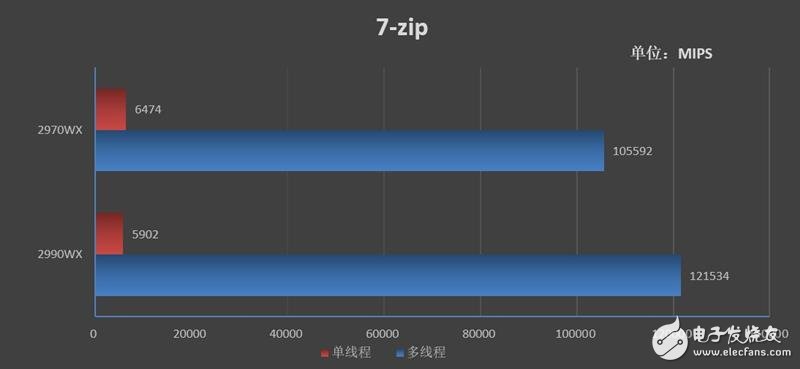

7-Zip

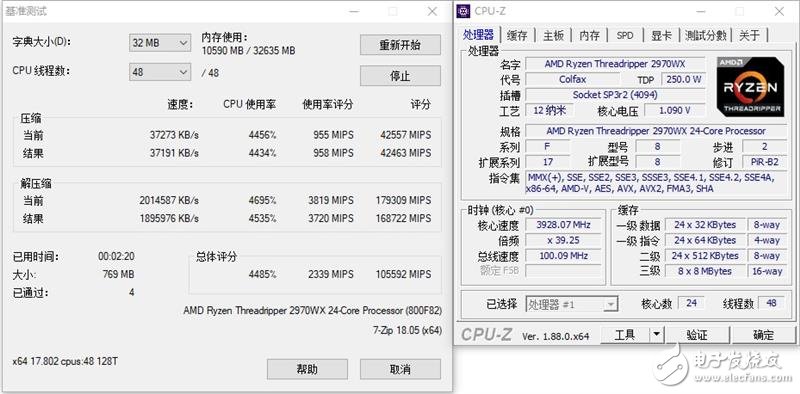

Ryzen Threadripper 2970WX的多核成绩为105592MIPS。

与2990WX相比，2970WX单线程成绩要多了572，多线程则落后了15%的样子。

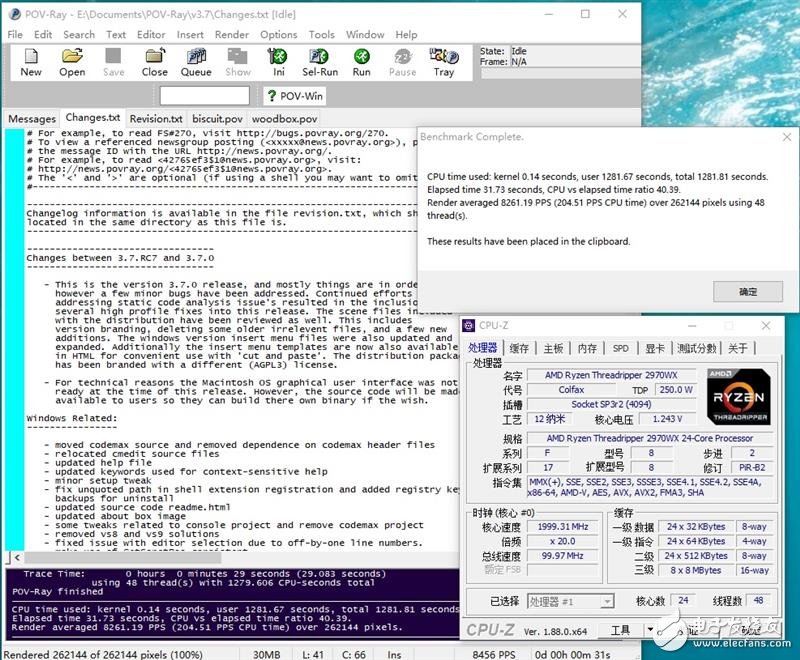

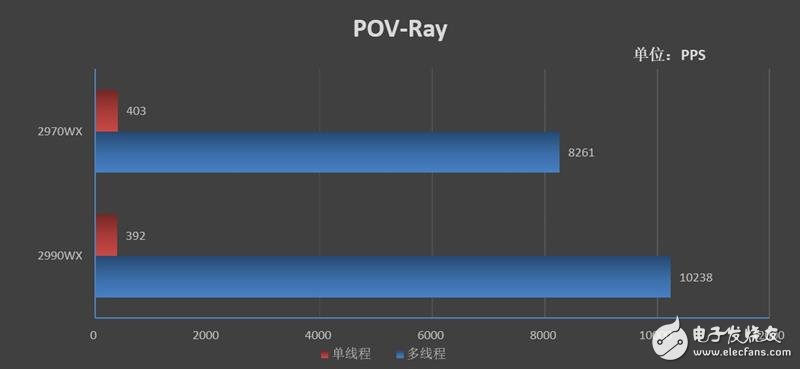

POV-Ray

Ryzen Threadripper 2970WX的多线程成绩为8261PPS。

与2990WX相比，2970WX单线程成绩领先11分，多线程要落后24%。

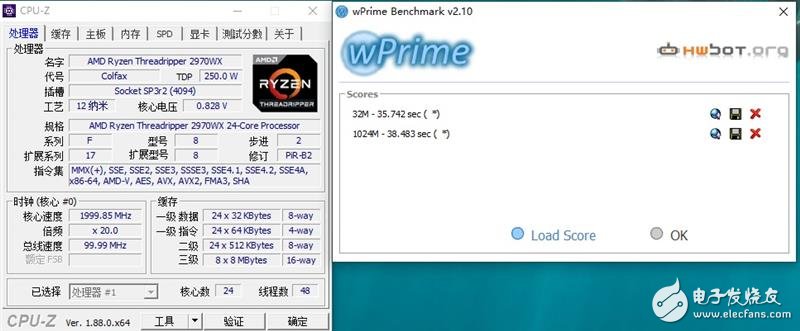

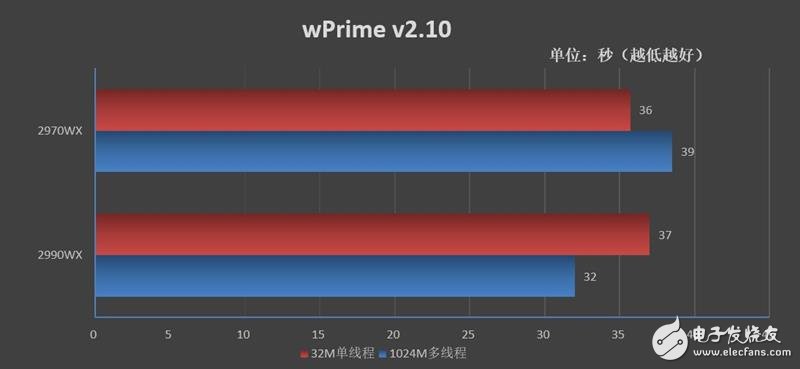

wPrime v2.10

Ryzen Threadripper 2970WX使用单线程跑完32M需要35.7秒，使用36个线程跑完1024M扼要38.4秒。

与2990WX相比，2970WX在32M单线程测试中少花了1秒，而在1024M多线程测试中则多用了了7秒之多。

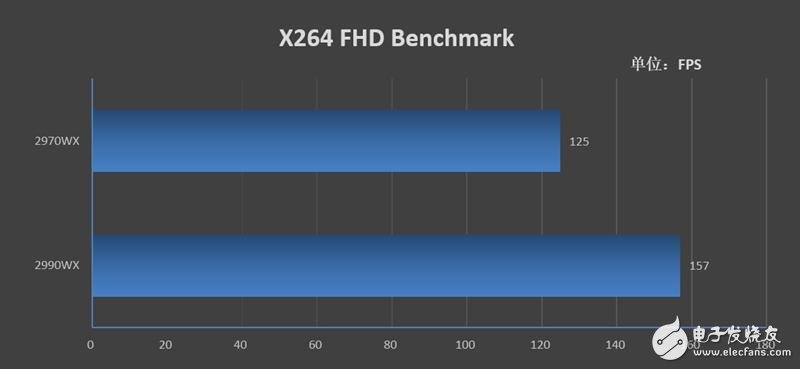

X264 FHD Benchmark

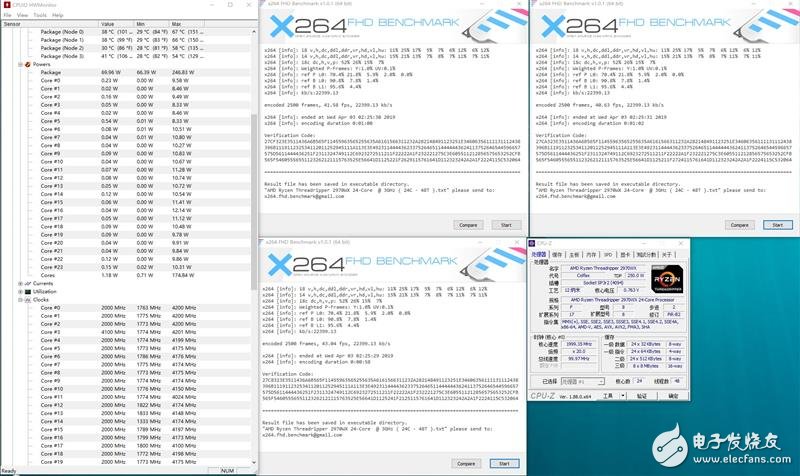

X264 FHD Benchmark要同时3开才能勉强用完48个线程，测试时我们将3个成绩进行加总。

Ryzen Threadripper 2970WX的测试成绩为125FPS，比2990WX要落后了35FPS。

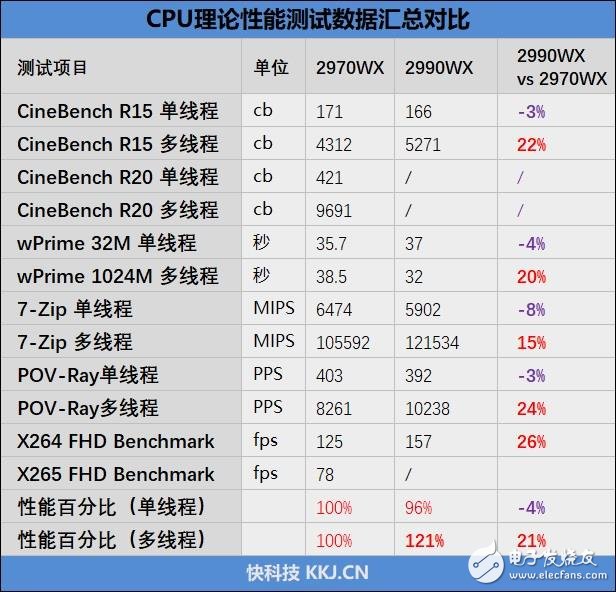

为了方便大家对比，我们家所有的测试数据汇总如下：

综合所有成绩，由于单核睿频频率更高的原因，Ryzen Threadripper 2970WX在单线程性能测试中能领先2990WX 4%左右，但是到了多线程则落后了21%。

六、总结：AMD平台顶级主板

此前不久，我们曾经测试过ROG R6E Omega主板，测试过程中，这块Intel平台的板皇给我们留下了深刻的印象。而ROG Zenith Extreme Alpha的整体设计以及用料几乎与R6E Omega主板完全相同，也理所当然的成为了AMD X399平台的最强主板。

8个SATA3.0、3个M.2接口，4个全尺寸的PCIex16接口板载Intel I211-AT千兆和Aquantia AQC-107 10G万兆网卡，无线速率可达1733Mbps的Intel 9260AC芯片、独特的DIMM.2扩展模块以及专为ROG定制的 SupremeFX S1220芯片等等将X399平台的扩展能力发挥到了极致。

当然，ROG Zenith Extreme Alpha最为强悍的还是被极大强化了的16相超合金数字供电电路。高达1000W的供电功率可以轻松应对超频的2970WX的功耗需求，即便是32核的2990WX全核超频到4GHz，同样也不在话下。

一直以来，供电模块的发热是在超频过程中令人头疼的问题，顶级处理器超频之后，VRM温度常常胡突破100度，使系统出现不稳定的情况。凭借规模强大的VRM散热片及其内置的2个散热风扇，ROG Zenith Extreme Alpha在2970WX默频烤机过程中其VRM温度仅有47度，超频到4.0GHz之后也只有54度，整体表现与ROG R6E Omega主板相当，远超同类竞品。

目前ROG Zenith Extreme Alpha的官方报价为7999元，比起Intel平台的ROG R6E Omega主板要便宜了2000元左右，比较适合想要追求极致性能的DIY玩家和设计工作室。
