嵌入式处理器的主要类别与区别

嵌入式处理器的种类：

嵌入式微控制器

嵌入式微处理器

嵌入式DSP处理器

嵌入式片上系统（SOC）

FPGA处理器

嵌入式微处理器的主要类别：

Power PC, 68000, MIPS, ARM

ARM, MIPS, Power PC的比较 （摘自某论坛）：

“ARM面向的低端消费类市场，拼的是功耗；PowerPC面向的是中高端市场，比的是性能，好像还没看到谁的手机是PowerPC的，也没有看到谁家企业级以上的交换机是用ARM做的。如果说ARM跟MIPS有得比拼倒还现实些。”

“ARM跟MIPS有相同的定位，MIPS也有很多用于消费电子的处理器。”

“MIPS的主要立足点是性能，而ARM好象更多是偏向于低功耗。”

“很多SOC的核都是MIPS的，比如有无线AP的SOC就是用MIPS的。”

“ARM 和PowerPC 在功能和层次上有较大差别，面向的领域不同，但是Power作为一种体系结构也开始向嵌入式领域扩散了，IBM，Freescale等公司为首成立的PowerPC联盟就开始做这方面的工作，但是我看PowerPC 的结构在尤其在功耗方面的束缚可能导致其在嵌入式领域没有如ARM那样大的伸缩性。MIPS则在很多方面和ARM正面竞争，在性能方面互有优劣。单纯从处理器体系结构的角度来讲，他们只有设计理念的差别，没有好坏的区别。”

ARM在消费品领域的优势非常明显，如此流行的原因我认为有三个方面：

价格便宜

配套IP完备

集成使用方便

至于性能和低功耗方面，ARM要弱于PowerPC。Power系列的芯片主要用于交换机、网络处理器、及sony的游戏机等应用上，这类的应用场合对处理器的性能要求非常强烈，ARM难以胜任ARM和MIPS在消费领域存在着竞争，MIPS阵营的产品在功耗和面积上具有优势，但MIPS提供的开发工具不如ARM便捷。
ARM的内核种类

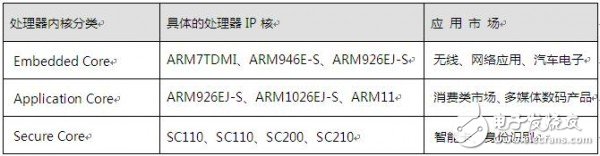

先来看一张表

1．ARM7处理器

ARM7处理器采用了ARMV4T（冯•诺依曼）体系结构，这种体系结构将程序指令存储器和数据存储器合并在一起。主要特点就是程序和数据共用一个存储空间，程序指令存储地址和数据存储地址指向同一个存储器的不同物理位置，采用单一的地址及数据总线，程序指令和数据的宽度相同。这样，处理器在执行指令时，必须先从存储器中取出指令进行译码，再取操作数执行运算。

总体来说ARM7体系结构具有三级流水、空间统一的指令与数据Cache、平均功耗为0.6mW/MHz、时钟速度为66MHz、每条指令平均执行1.9个时钟周期等特性。其中ARM710，ARM720和ARM740为内带Cache的ARM核。ARM7指令集同Thumb指令集扩展组合在一起，可以减少内存容量和系统成本。同时，它还利用嵌入式ICE调试技术来简化系统设计，并用一个DSP增强扩展来改进性能。

ARM7体系结构是小型、快速、低能耗、集成式的RISC内核结构。该产品的典型用途是数字蜂窝电话和硬盘驱动器等，目前主流的ARM7内核ARM7TDMI，ARM7TDMI-S、ARM7EJ-S、ARM720T。现在市场上用得最多的ARM7处理器有Samsung公司的S3C44BOX与S3C4510处理器、Atmel公司的AT91FR40162系列处理器、Cirrus公司的EP73xx系列等。通常来说前两三年大部分手机基带部分的应用处理器基本上都以ARM7为主。还有很多的通信模块，如CDMA模块、GPRS模块和GPS模块中都含有ARM7处理器。

2．ARM9、ARM9E处理器

ARM9处理器采用ARMV4T（哈佛）体系结构。这种体系结构是一种将程序指令存储和数据存储分开的存储器结构，是一种并行体系结构。其主要特点是程序和数据存储在不同的存储空间中，即程序存储器和数据存储器。它们是两个相互独立的存储器，每个存储器独立编址、独立访问。与两个存储器相对应的是系统中的4套总线，程序的数据总线和地址总线，数据的数据总线和地址总线。这种分离的程序总线和数据总线可允许在一个机器周期内同时获取指令字和操作数，从而提高了执行速度，使数据的吞吐量提高了一倍。又由于程序和数据存储器在两个分开的物理空间中，因而取指和执行能完全重叠。

ARM9采用五级流水处理及分离的Cache结构，平均功耗为0.7mW/MHz。时钟速度为120MHz~200MHz，每条指令平均执行1.5个时钟周期。与ARM7处理器系列相似，其中的ARM920、ARM940和ARM9E处理器均为含有Cache的CPU核，性能为132MIPS（120MHz时钟，3.3V供电）或220MIPS（200MHz时钟）。ARM9处理器同时也配备Thumb指令扩展、调试和Harvard总线。在生产工艺相同的情况下，性能是ARM7TDMI处理器的两倍之多。常用于无线设备、仪器仪表、联网设备、机顶盒设备、高端打印机及数码相机应用中。

ARM9E内核是在ARM9内核的基础上增加了紧密耦合存储器TCM及DSP部分。目前主流的ARM9内核是ARM920T、ARM922T、ARM940。相关的处理器芯片有Samsung公司的S3C2510、Cirrus公司的EP93xx系列等。主流的ARM9E内核是ARM926EJ-S、ARM946E-S、ARM966E-S等。目前市场上常见的PDA，比如说PocketPC中一般都是用ARM9处理器，其中以Samsung公司的S3C2410处理器居多。

3．ARM10E处理器

ARM10E处理器采用ARMVST体系结构，可以分为六级流水处理，采用指令与数据分离的Cache结构，平均功耗1000mW，时钟速度为300MHz，每条指令平均执行1.2个时钟周期。

ARM10TDMI与所有ARM核在二进制级代码中兼容，内带高速32×16 MAC，预留DSP协处理器接口。其中的VFP10（向量浮点单元）为七级流水结构。其中的ARM1020T处理器则是由ARMl0TDMI、32KB指令、数据Caches及MMU部分构成的。其系统时钟高达300MHz时钟，指令Cache和数据Cache分别为32KB，数据宽度为64位，能够支持多种商用操作系统，适用于下一代高性能手持式因特网设备及数字式消费类应用。主流的ARM10内核是ARM1020E、ARM1022E、ARM1026EJ-S等。

4．SecurCore处理器

SecurCore系列处理器提供了基于高性能的32位RISC技术的安全解决方案，该系列处理器具有体积小、功耗低、代码密度大和性能高等特点。另外最为特别的就是该系列处理器提供了安全解决方案的支持。采用软内核技术，以提供最大限度的灵活性，以及防止外部对其进行扫描探测，提供面向智能卡的和低成本的存储保护单元MPU，可以灵活地集成用户自己的安全特性和其他的协处理器，目前含有SC100、SC110、SC200、SC210 4种产品。

5．StrongARM处理器

StrongARM处理器采用ARMV4T的五级流水体系结构。目前有SA110、SA1100、SA1110等3个版本。另外Intel公司的基于ARMv5TE体系结构的XScale PXA27x系列处理器，与StrongARM相比增加了I/D Cache，并且加入了部分DSP功能，更适合于移动多媒体应用。目前市场上的大部分智能手机的核心处理器就是XScale系列处理器。

6．ARM11处理器

ARM11处理器系列可以在使用130nm代工厂技术、小至2.2mm2芯片面积和低至0.24mW/MHz的前提下达到高达500MHz的性能表现。ARM11处理器系列以众多消费产品市场为目标，推出了许多新的技术，包括针对媒体处理的SIMD，用以提高安全性能的TrustZone技术，智能能源管理（IEM），以及需要非常高的、可升级的超过2600 Dhrystone 2.1 MIPS 性能的系统多处理技术。主要的ARM11处理器有ARM1136JF-S、ARM1156T2F-S、ARM1176JZF-S、ARM11 MCORE等多种。

ARM系列处理器的选型

器件的选择归根结底是为嵌入式系统选择合适的处理器芯片。ARM处理器是最常见的嵌入式处理器之一，它以低功耗、低成本和高性能而深受业界的青睐。而且ARM是目前产业中资源最为广泛的嵌入式处理器，基于广大的ARM合作伙伴计划，开发者可以在这个联盟里寻求到各种自己意想不到的帮助。从图2给出了常见的ARM处理器的架构和支持的操作系统。目前在业内广为人知的ARM处理器主要有ARM7系列和ARM9系列，同时为了关注今后嵌入式系统的发展，也有必要了解一下最新的ARM11和ARM Cotex系列处理器。

ARM7 系列

ARM7TDMI是ARM7系列中使用最广泛的，它是从最早实现32位地址空间编程模式的ARM6内核发展而来的，并增加了64位乘法指令，支持片上调试、16位Thumb指令集和EmbeddedICE观察点硬件。ARM7TDMI属于ARM v4体系结构，采用冯诺伊曼结构，3级流水处理，平均0.9DMIPs/Mhz性能。不过ARM7TDMI没有MMU（Memory Management Unit）和Cache，所以仅支持那些不需要MMU和Cahce的小型实时操作系统，如VxWorks、uC/OS-II和uLinux等RTOS。其他的ARM7系列内核还有ARM720T和ARM7E-S等。

ARM9 系列

ARM9TDMI相比ARM7TDMI，将流水级数提高到5级从而增加了处理器的时钟频率，并使用指令和数据存储器分开的哈佛结构以改善CPI和提高处理器性能，平均可达1.1DMIPs/Mhz，但是ARM9TDMI仍属于ARM v4T体系结构。在ARM9TDMI基础上又有ARM920T、ARM940T和ARM922T，其中ARM940T增加了MPU（Memory Protect Unit）和Cache；ARM920T和ARM922T加入了MMU、Cache和ETM9（方便进行CPU实时trace），从而更好的支持象Linux和WinCE这样的多线程、多任务操作系统。

ARM9E 系列

ARM9E系列属于ARM v5TE，在ARM9TDMI的基础上增加了DSP扩展指令，是可综合内核，主要有ARM968E-S、ARM966E-S、ARM946E-S和ARM926EJ-S（v5TEJ指令体系，增加了Java指令扩展），其中ARM926EJ-S是最具代表性的。通过DSP和Java的指令扩展，可获得70％的DSP处理能力和8x的Java处理性能提升。另外分开的指令和数据Cache结构进一步提升了软件性能；指令和数据TCM（Tightly Couple Memory：紧耦合存储器）接口支持零等待访问存储器；双AMBA AHB总线接口等。ARM926EJ-S可达250Mhz以上的处理速度，很好地支持Symbian OS、Linux、Windows CE和Palm OS等主流操作系统。

ARM11 系列

ARM11系列主要有ARM1136、ARM1156、ARM1176和ARM11 MP-Core等，它们都是v6体系结构，相比v5系列增加了SIMD多媒体指令，获得1.75x多媒体处理能力的提升。另外，除了ARM1136外，其他的处理器都支持AMBA3.0-AXI总线。ARM11系列内核最高的处理速度可达500Mhz以上（其中90nm工艺下，ARM1176可达到750Mhz）以及600DMIPS的性能。

基于ARMv6架构的ARM11系列处理器是根据下一代的消费类电子、无线设备、网络应用和汽车电子产品等需求而制定的。其的媒体处理能力和低功耗特点使它特别适合于无线和消费类电子产品；其高数据吞吐量和高性能的结合非常适合网络处理应用；另外，在实时性能和浮点处理等方面ARM11可以满足汽车电子应用的需求。

ARM Cotex 系列

Cortex系列是ARM公司目前最新内核系列，属于v7架构，主要有Cortex-A8、Cortex-R4、Cortex-M3和Cortex-M1等处理器，其中A8是面向高性能的应用处理器，最高可达1Ghz的处理速度，更好的支持多媒体及其他高性能要求，最高可达2000DMIPS；R4主要面向嵌入式实时应用领域（Real-Time），7级流水结构，相对于上代ARM1156内核，R4在性能、功耗和面积（PPA：Performance，Power and Area）取得更好的平衡，>1.5DMIPS/Mhz和高于400Mhz的处理速度。而M3主要是面向低成本和高性能的MCU应用领域，相比ARM7TDMI，M3面积更小，功耗更低，性能更高。Cortex-M3处理器的核心是基于哈佛架构的3级流水线内核，该内核集成了分支预测，单周期乘法，硬件除法等众多功能强大的特性，使其在Dhrystone benchmark上具有出色的表现（1.25 DMIPS/MHz）。根据Dhrystone benchmark的测评结果，采用新的Thumb.-2指令集架构的Cortex-M3处理器，与执行Thumb指令的ARM7TDMI-S.处理器相比，每兆赫的效率提高了70%，与执行ARM指令的ARM7TDMI-S处理器相比，效率提高了35%。

目前已经有Cortex系列内嵌的产品问世，如TI公司推出的基于Cortex-A8内核的OMAP3430，TI、ST和Luminary也推出了基于Cortex-M3内核的低成本高性能32位MCU，更多详情请登陆这些公司的主页查询。
