mBot教育机器人套件演示

mBot 是一款教育机器人套件，适合初学者获得有关图形编程，电子设备和机器人的实践经验。它是机器人学习的一体化解决方案，专为STEM教育而设计。

第1步：部分列表

机械零件

1 *金属底板

2 * TT减速电机

2 *轮

2 *轮胎

1 *塑料万向轮

1 *魔术胶带20 * 30mm

6 *黄铜螺柱M4 * 25

14 *内六角螺钉M4 * 8

6 *螺母M4

4 * Nut M3

4 * Philip‘s HeadScrew M3 * 25

2 *自攻螺钉M2.2 * 9.5

步骤2：电子模块

1 *基于Arduino的控制板

1 * Me超声波传感器V3.0

1 * Me Line Follower V2.2

1 * Me红外控制器

1 * Bluetooth

1 *电池座（4） AA

4 * RJ25电缆

1 * USBA-Male到B-Male电缆

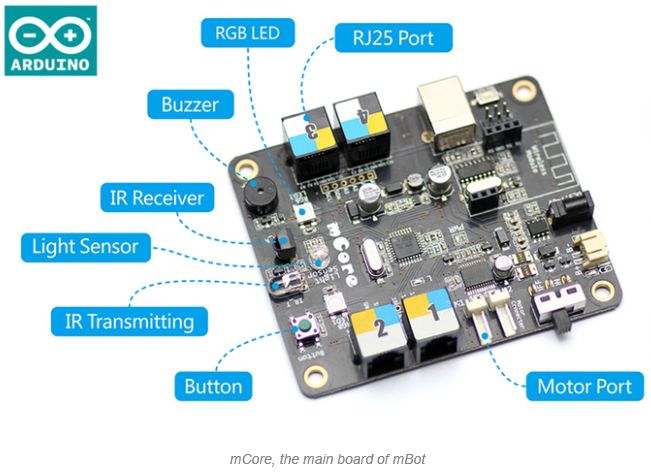

mCore主控制板

功能：

DC Power Jack

用于锂电池的2针连接器

USB B型连接器

RJ25端口

RGB LED

IR接收器

红外发射器

电机端口

光传感器

步骤3：装配

首先使用螺丝将电机固定在金属底板上。然后在轮子上添加轮胎，并将两个轮子固定在金属底板的左右两侧。

然后在线跟随器模块上添加塑料万向轮并将其固定在金属底座上底板使用螺钉。

步骤4：

然后将超声波传感器模块固定在金属底板的微笑表面上，并添加四个黄铜螺柱，以便在金属底板上方支撑mCore板。

之后，使用魔术胶带连接电池支架和金属底板。

步骤5：

最后，修复上面的mCore板四个黄铜螺柱然后用RJ25电缆连接端子2和超声波传感器模块，另一个RJ25电缆用于连接端子3和线路跟随器模块。 （注意：蓝牙模块和Arduino基本控制板已经固定在mCore中了。）

组装完成10分钟后，完成一个完整的机器人车 - mBot。

步骤6：使用MBlock图形编程软件学习程序

mBlock是由MIT Media Lab开发的Scratch 2.0的免费修改版本。添加了一些基于原始Scratch的硬件相关模块，mBlock使用户可以轻松读取传感器，控制电机甚至整个机器人。
