为什么在自动模式下，改变垂直档位，信号地没有指向零？

测试DEMO板上的1MHz方波，在自动捕获之后，将垂直档位调到50mV/div的时候，地并没有指向零（中心），而是具有一定的偏移量，这是什么原因呢？

自动捕获后，ZDS2022示波器以最佳视觉角度的视图显示波形，所以地并不一定在中心，如图3.7所示，此时的垂直偏移量为-188mV，若想偏移量指向零，只要短按【垂直移动旋钮】即可。

此时调节垂直档位，波形是默认设置的相对地扩展，因为地本来并不是在中心，所以调节垂直档位为50mV/div后，地也不会指向中心的位置，如图3.8所示，此时的偏移量变为-95mV，同时波形也超出了屏幕。

自动捕获波形后，可在【Utility】-【系统】-【波形扩展】中选择【相对中心】的波形扩展方式，这样波形扩展是相对中心扩展的。如图3.9所示，50mV/div时的偏移量仍为-188mV，波形并不会超出屏幕，这样就比较方便观察。

另外请注意，DEMO板上的方波信号本身低电平并不是零，而是具有一定的垂直偏移量。

图3.7DEMO板上的方波信号

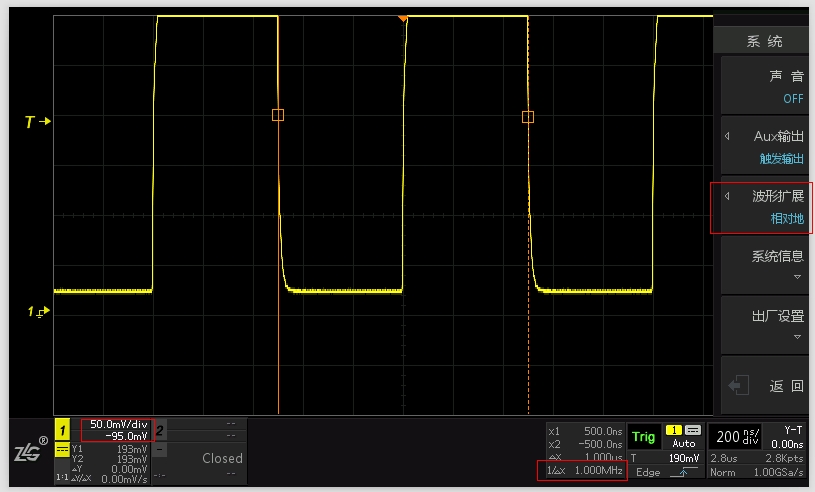

图3.8相对地扩展的50mV/div档位波形显示

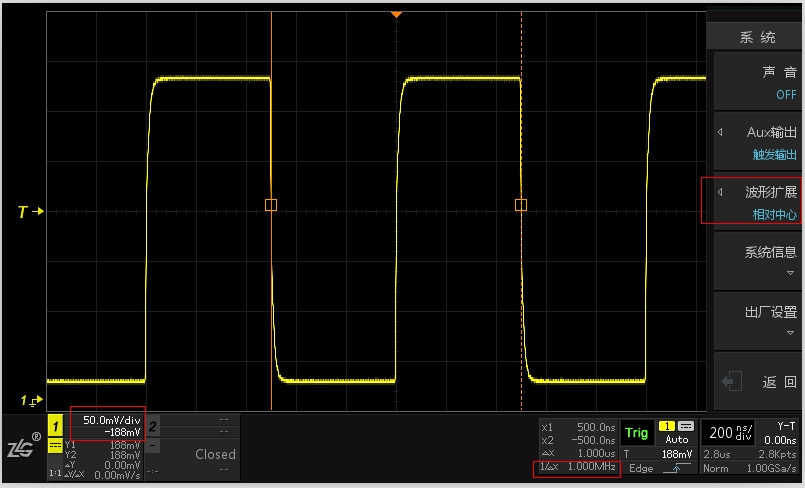

图3.9相对中心扩展的50mV/div档位方波显示
