拆解报告：悦米65W 1A1C氮化镓快充充电器

来源:充电头网发布时间:2021-09-25930浏览

询问 AI

氮化镓快充市场爆发以来，小米已推出33W、55W、65W、65W双口共四款氮化镓快充充电器，每一款都有自己的独特定位，满足各类消费者的选购需求。近期充电头网拿到了小米生态链企业北京悦米科技有限公司的一款65W氮化镓快充充电器。

这款充电器配备时下热门的1A1C双输出接口，分别支持最大36W和65W快充，也支持45W+18W双口输出策略，满足各大品牌手机、笔电快充需求。下面充电头网就对其进行详细拆解，看看和老大哥小米的GaN充电器相比，做得如何。

一、悦米65W氮化镓充电器外观

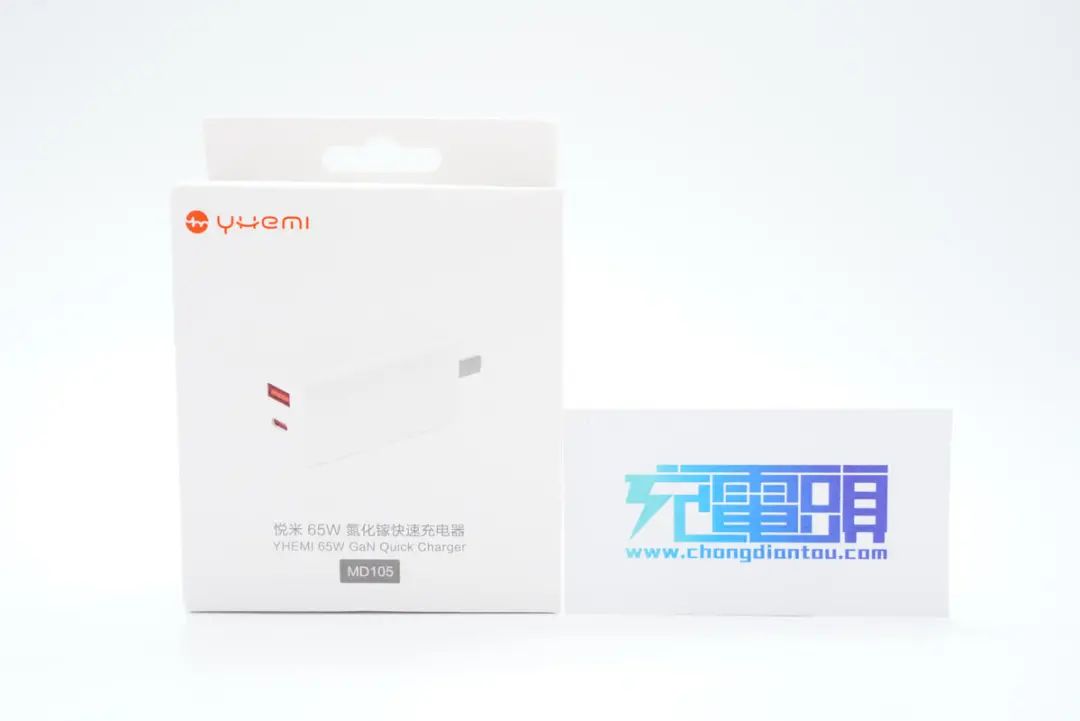

包装盒正面印有Yuemi品牌、充电器外观和名称。

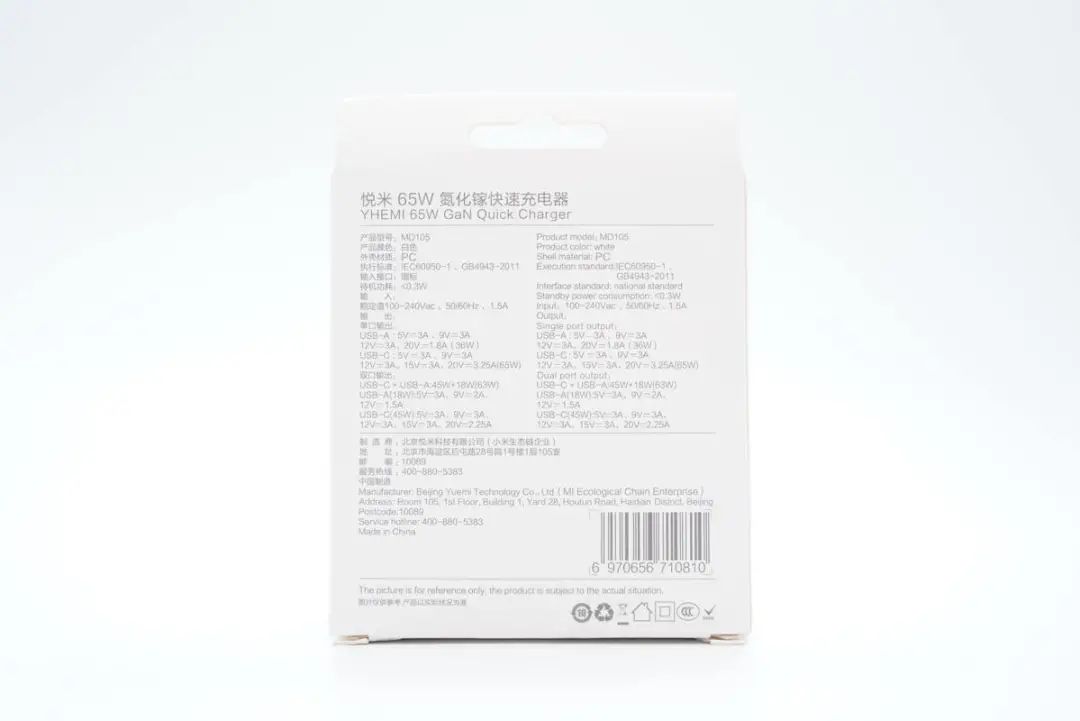

盒子背面印有充电器参数信息。

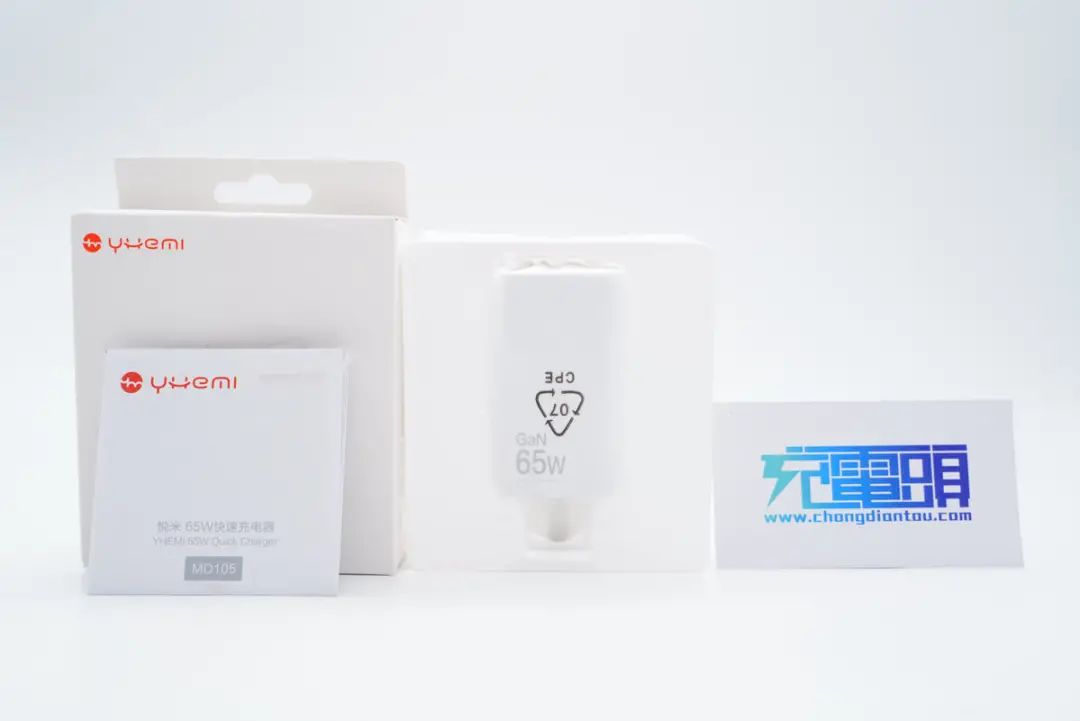

包装内含充电器和使用说明书，充电器外套防尘塑料袋。

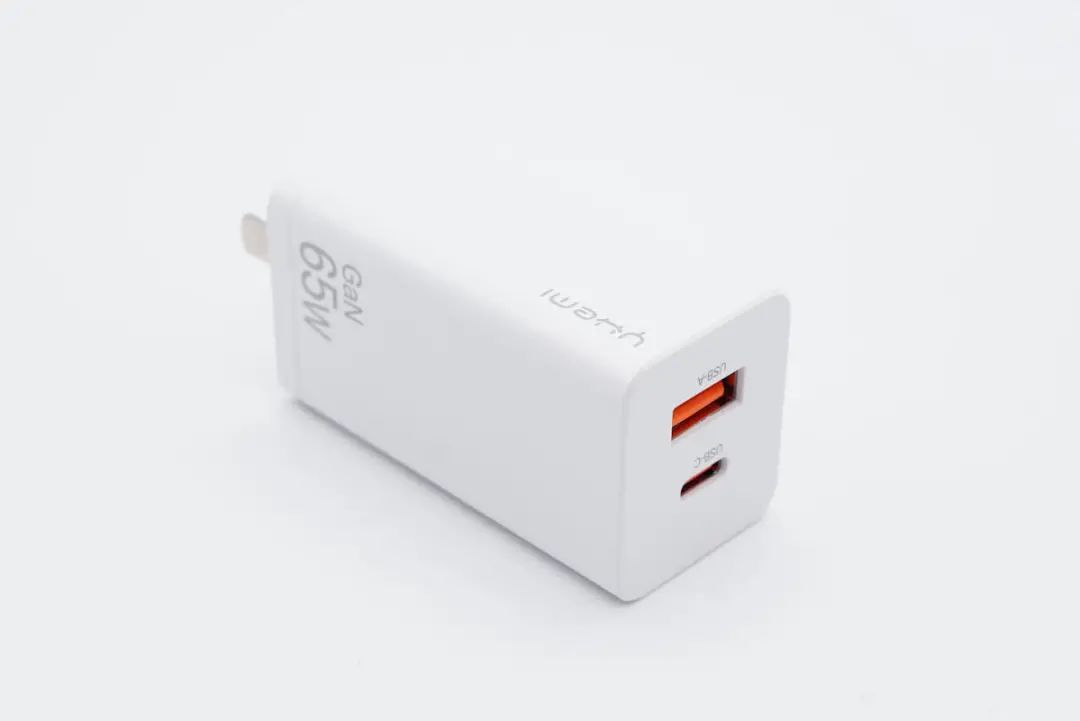

充电器采用常见的柱状造型设计，外壳表面哑光，腰身各面过渡圆润。

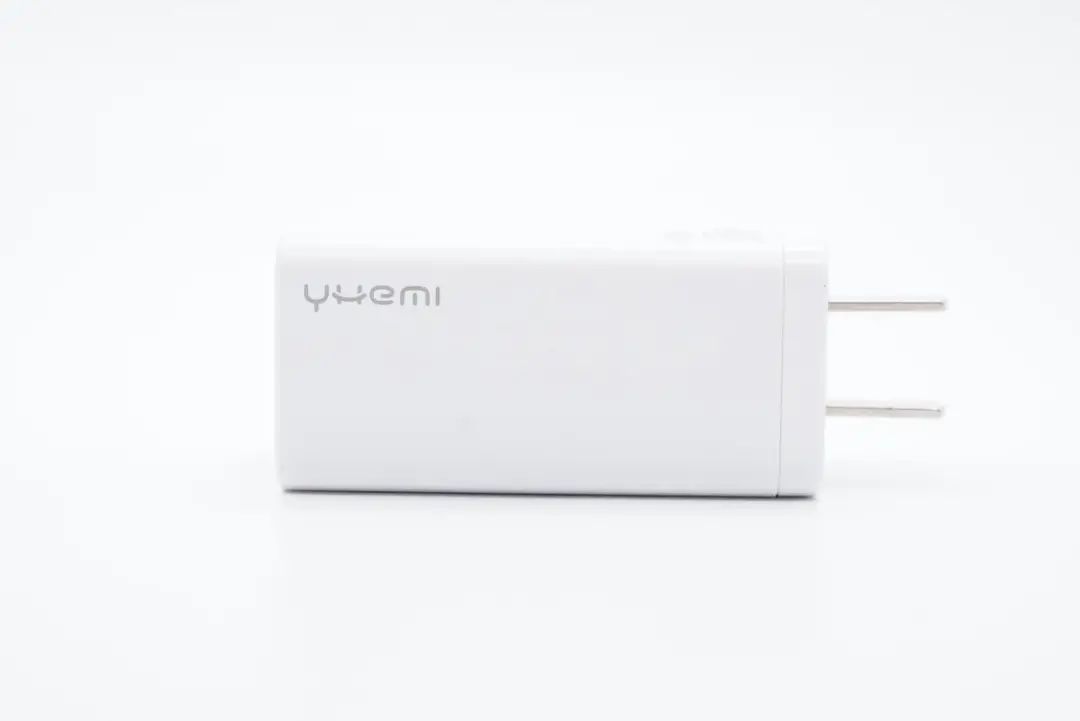

腰身一面印有Yuemi品牌logo。

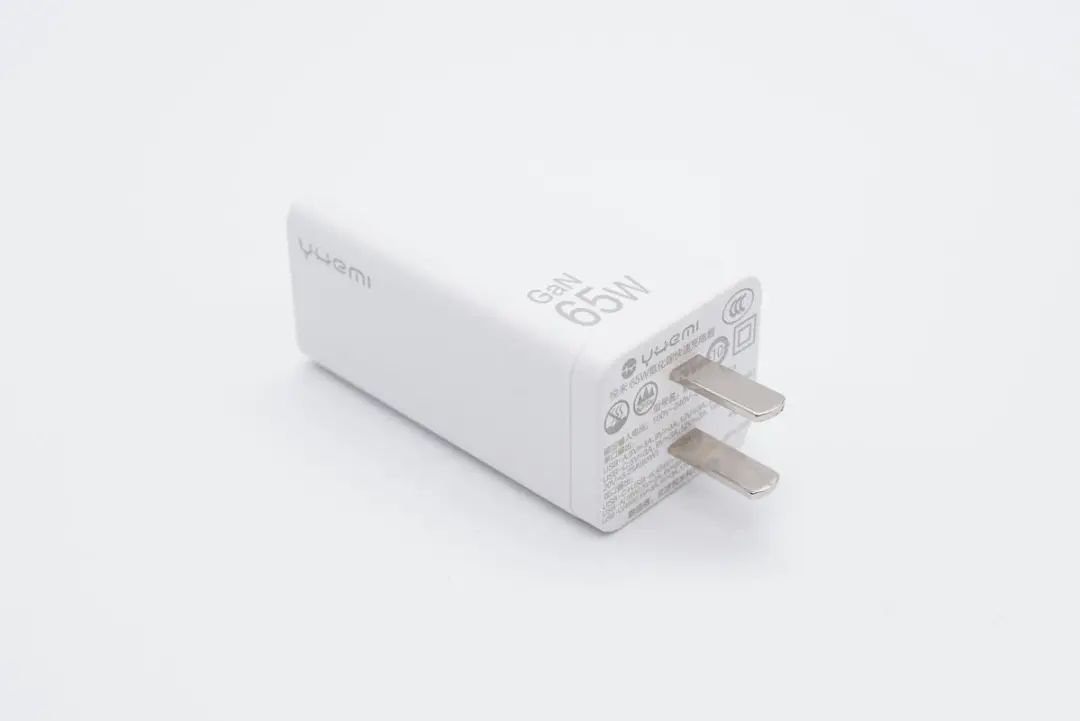

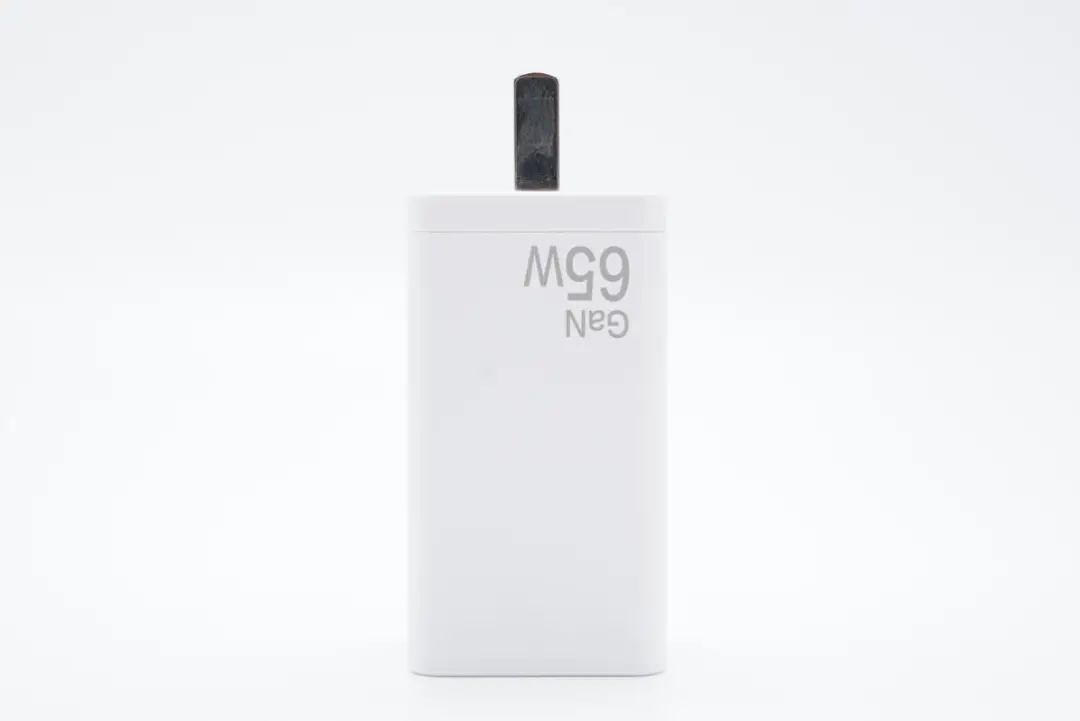

相邻的另一面印有GaN 65W字样，表明这是一款65W氮化镓快速充电器。

充电器配备固定式国标插脚，使用稳定。

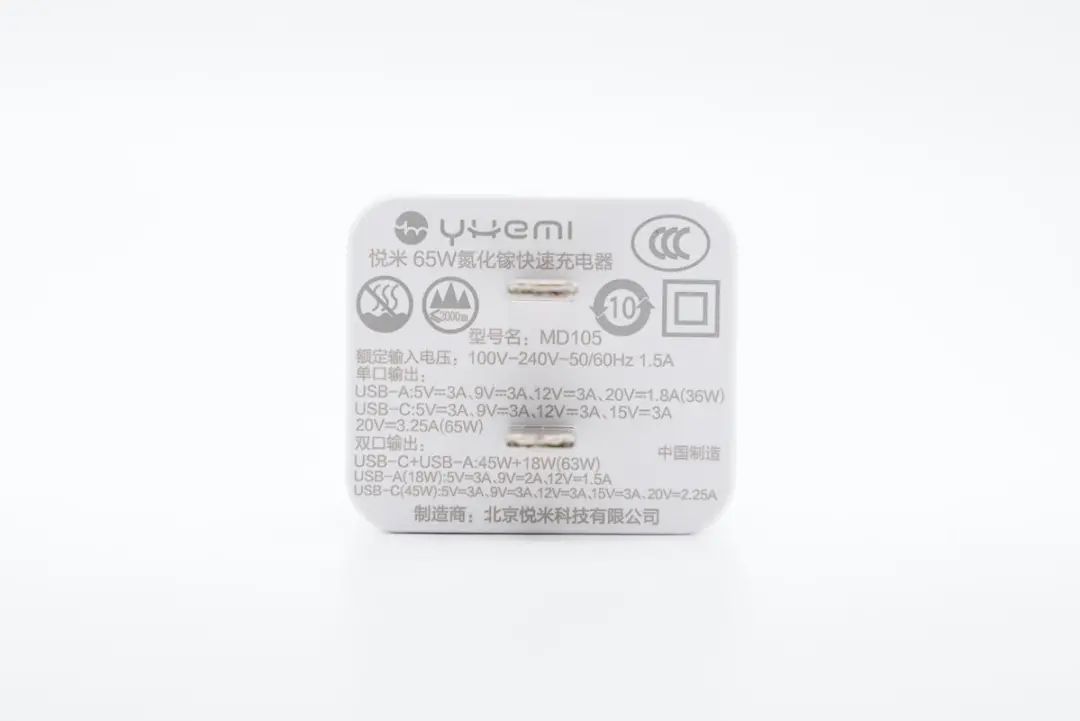

输入端外壳上印有充电器参数信息

产品型号：MD105

产品颜色：白色

外壳材质：PC

待机功耗：＜0.3W

输入：100-240V~50/60HZ 1.5A

单口输出：

USB-A：5V3A、9V3A、12V3A、20V1.8A

USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A

双口输出：

USB-C+USB-A：45W+18W（63W）

USB-C（45W）：5V3A、9V3A、12V3A、15V3A、20V2.25A

USB-A（18W）：5V3A、9V2A、12V1.5A

制造商：北京悦米科技有限公司

充电器已经通过了3C认证。

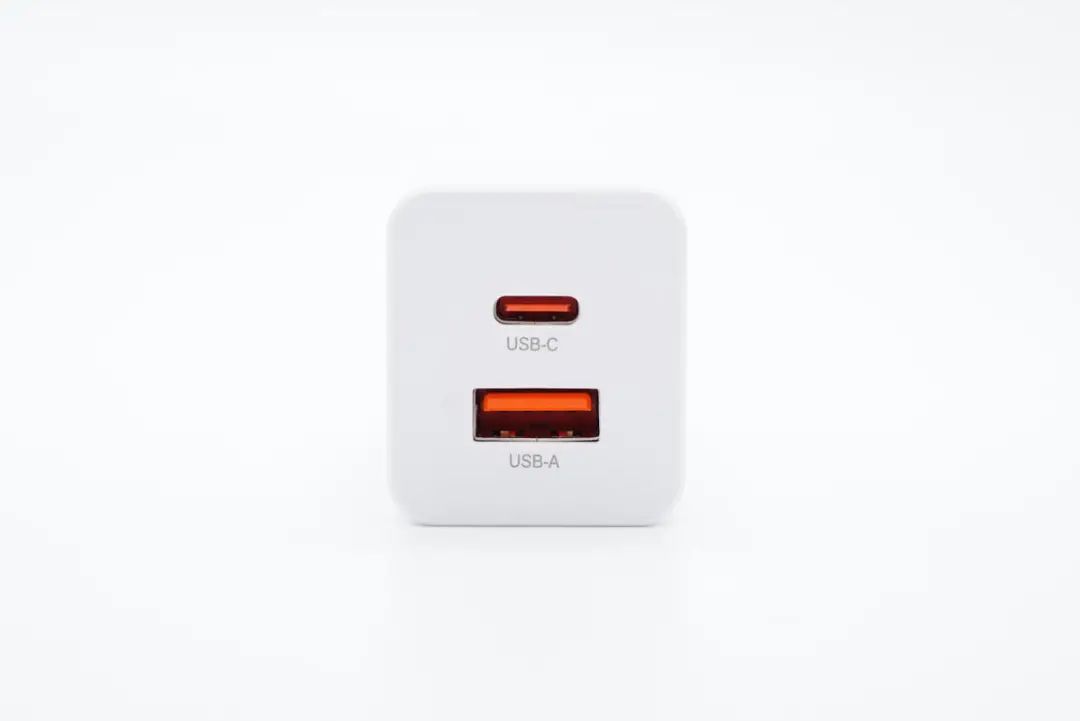

顶面配有1A1C接口，两个接口均采用橘红色胶芯。

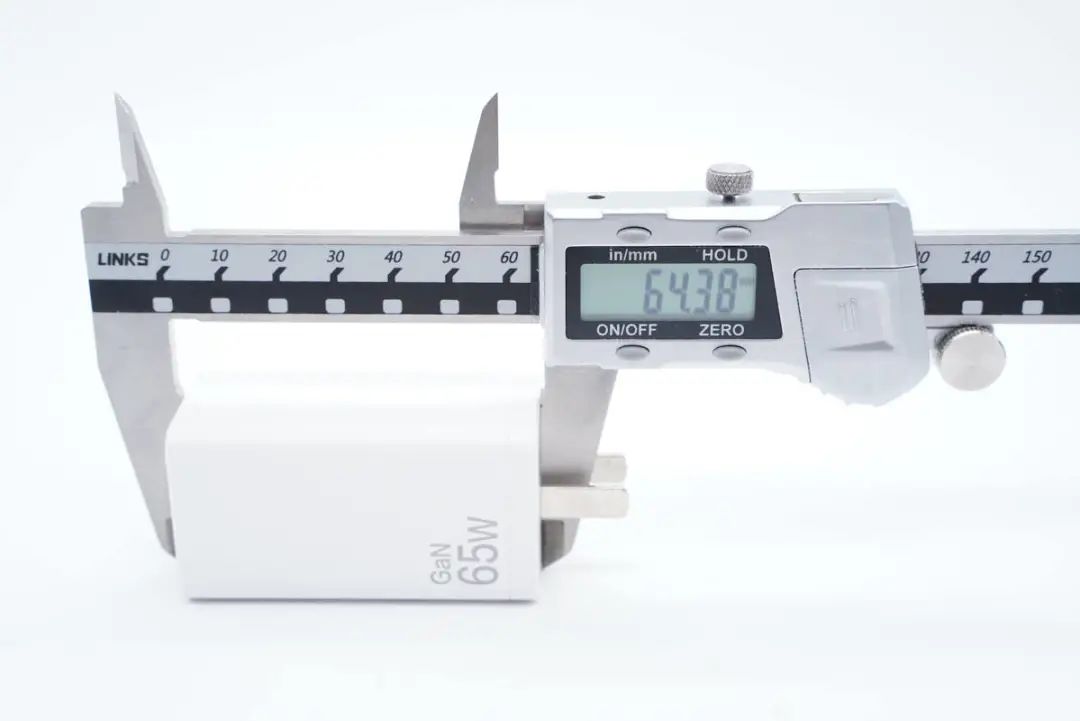

测得充电器机身高度为64.38mm。

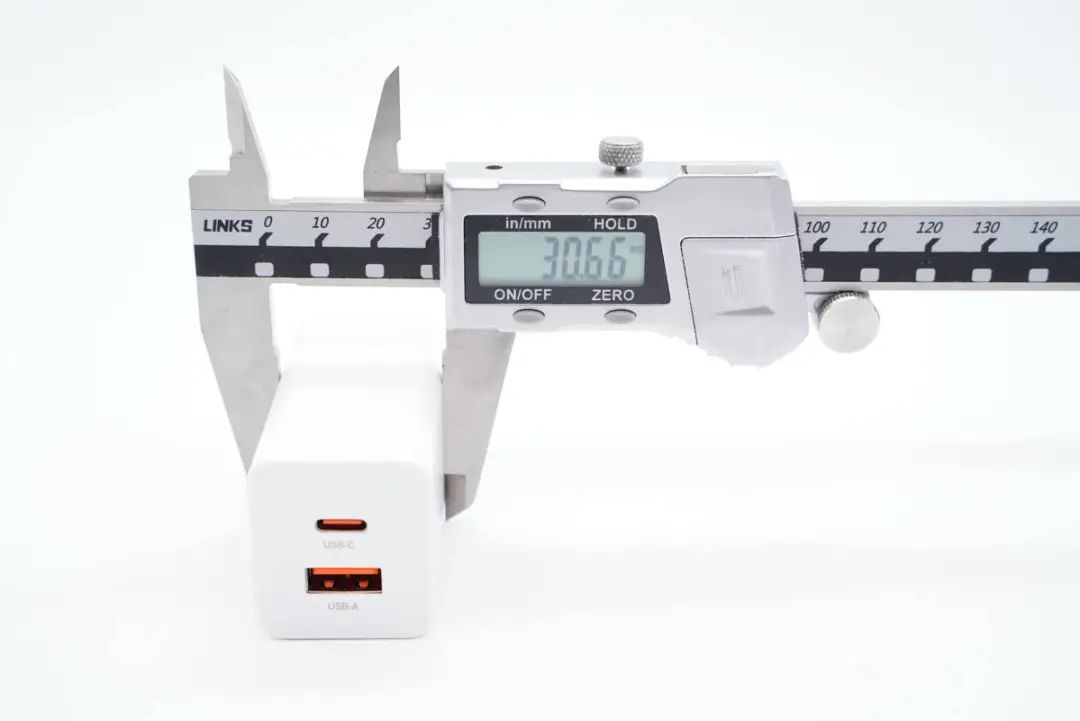

宽度为30.66mm。

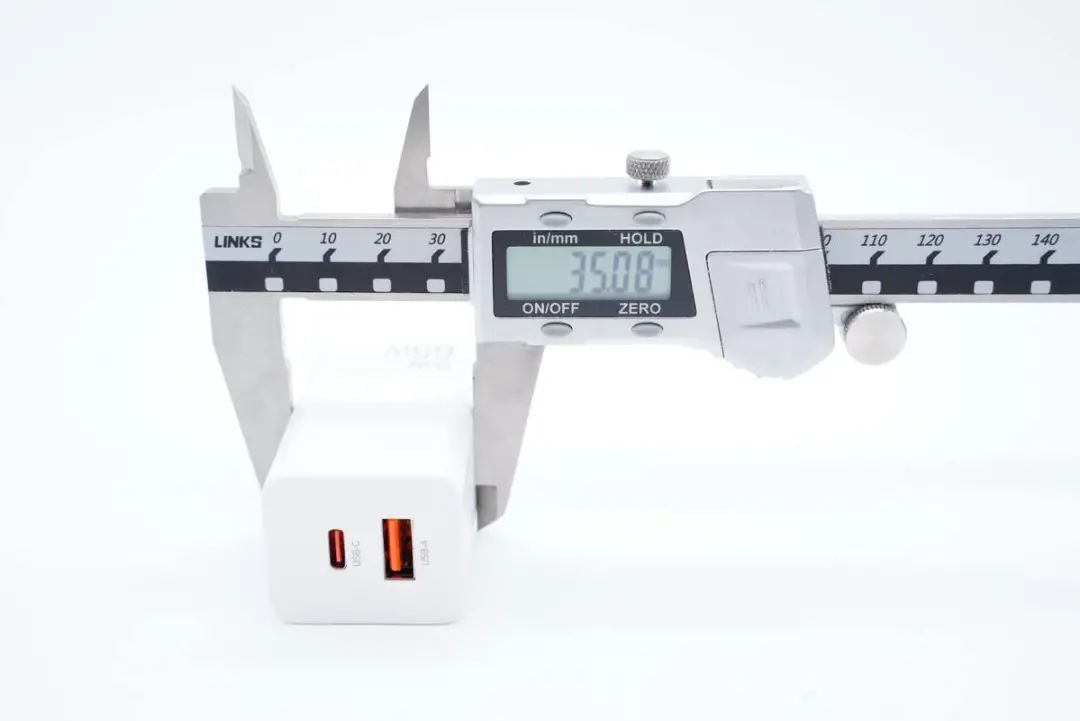

厚度为35.08mm。通过三维算得充电器体积约为69.24cm³，功率密度约为0.94W/cm³。

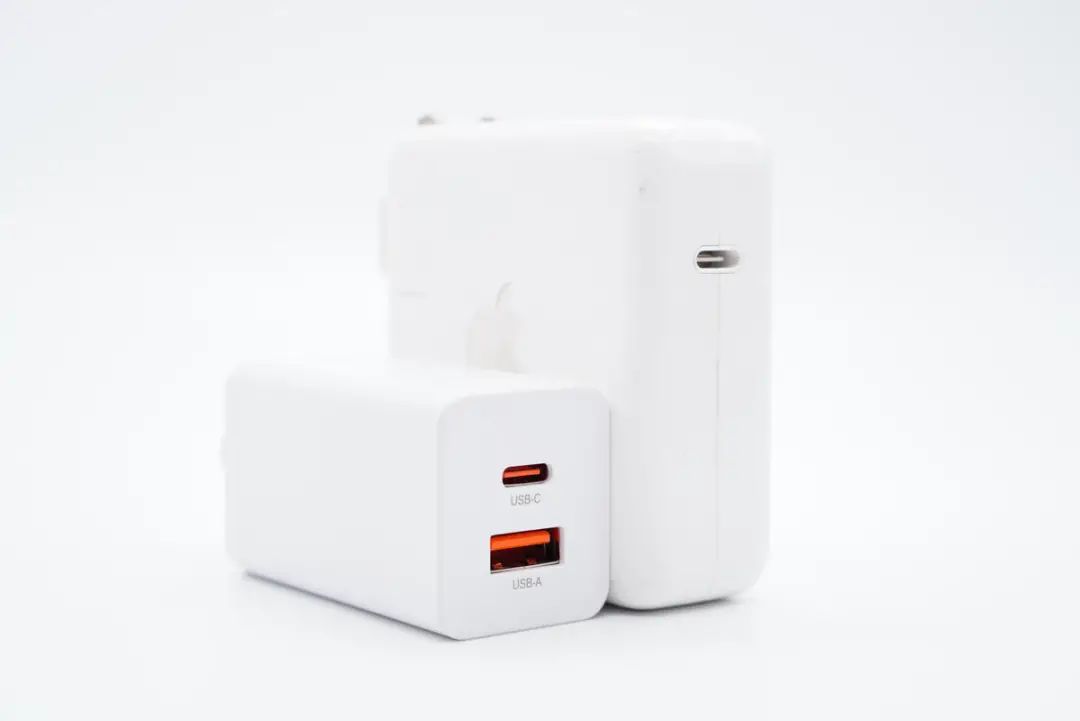

和苹果61W充电器直观对比，体积优势非常明显。

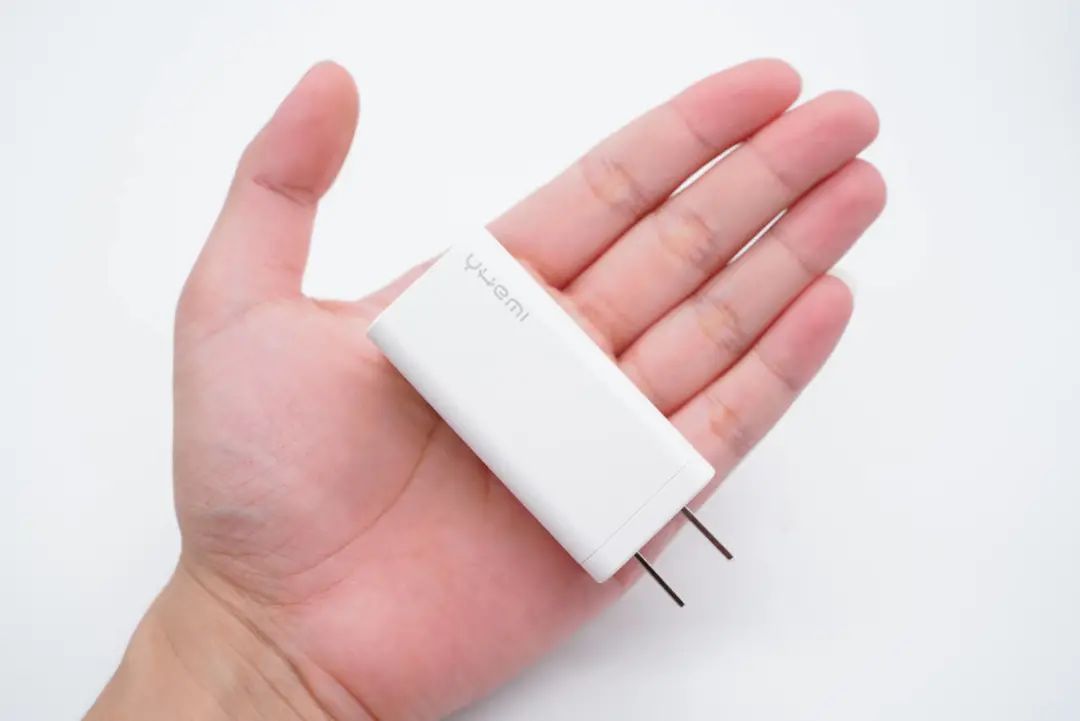

充电器拿在手上的直观感受。

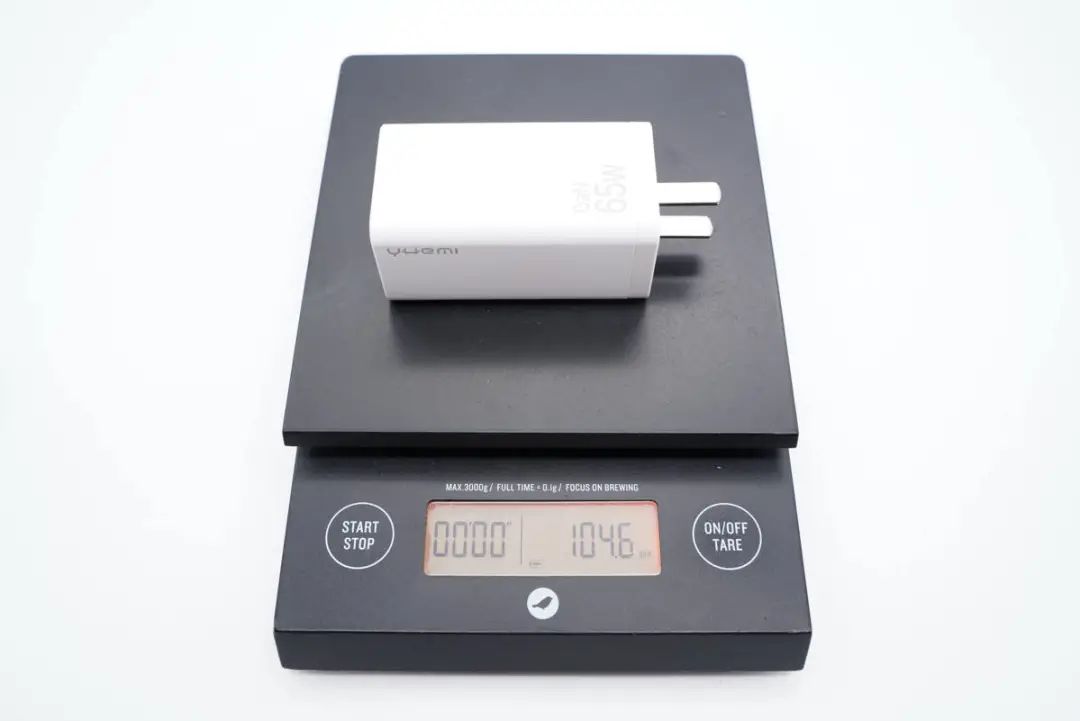

净重约为105g。

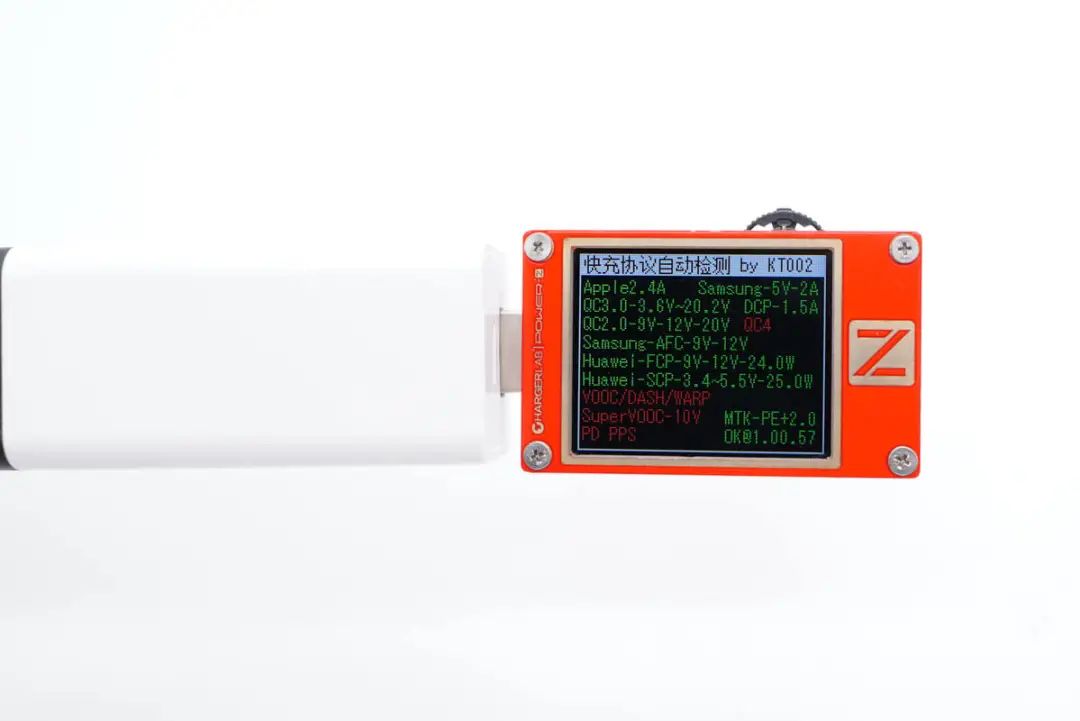

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0快充协议。

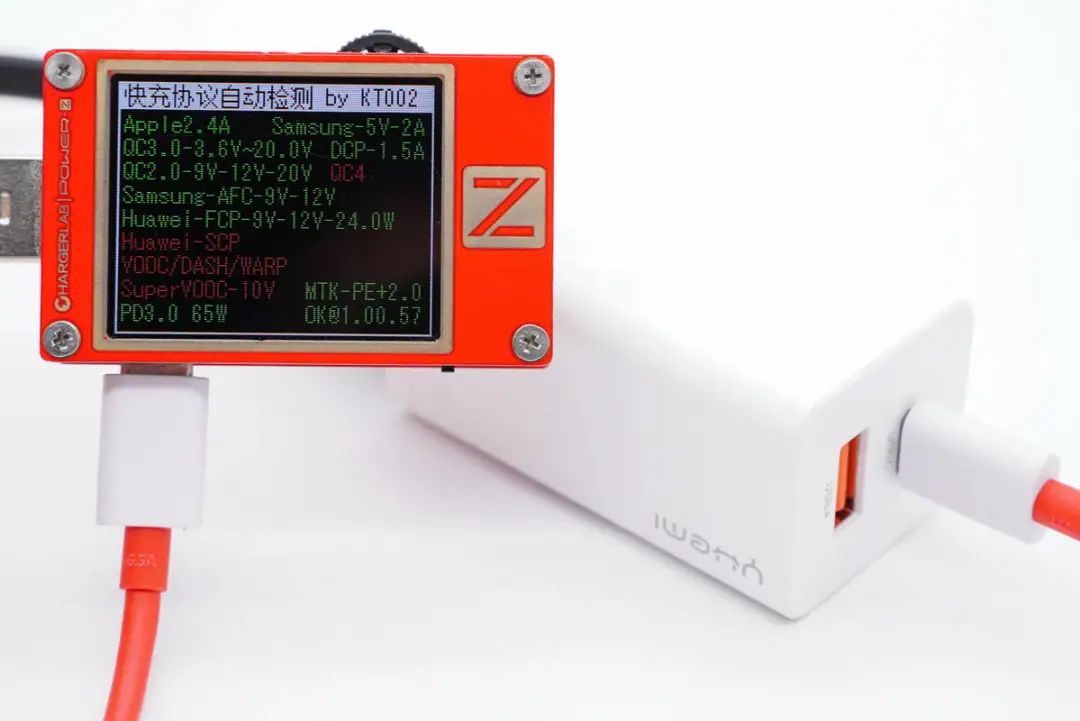

使用KT002测得C口支持QC2.0/3.0、AFC、FCP、PE2.0、PD3.0快充协议。

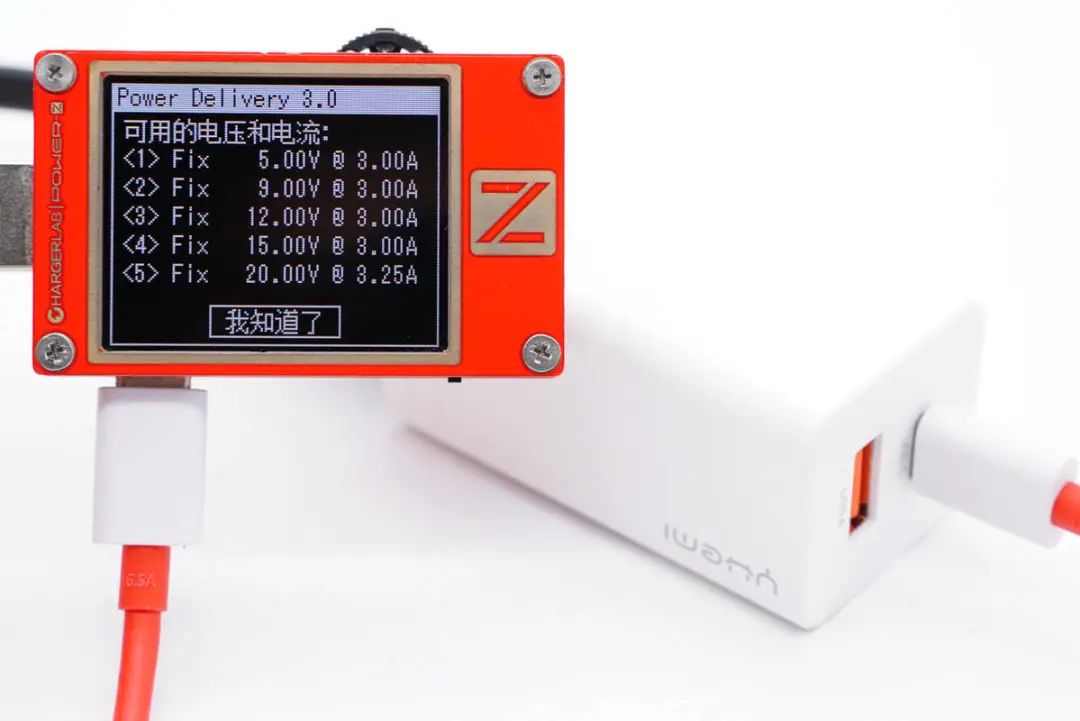

另外测得C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位。

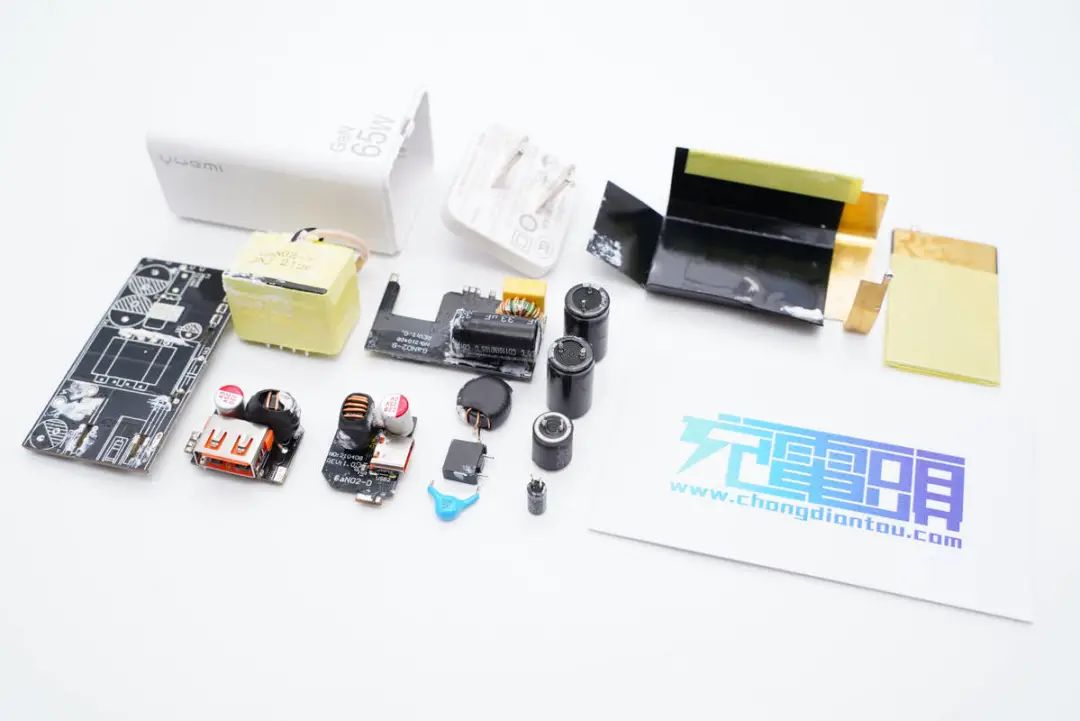

二、悦米65W氮化镓充电器拆解

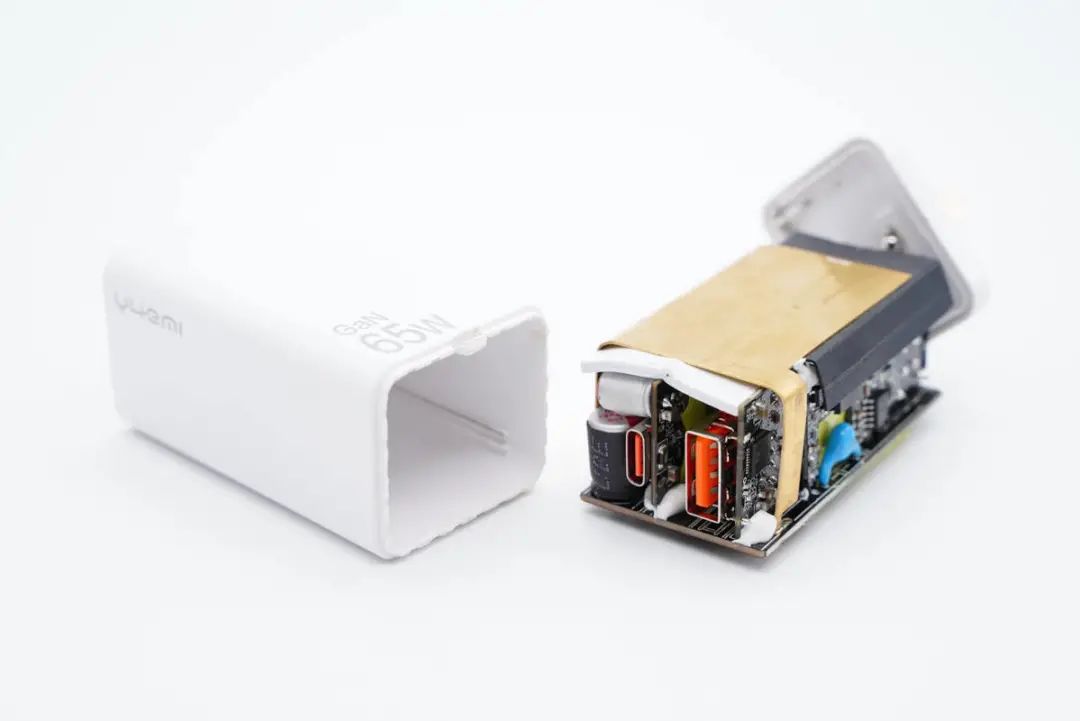

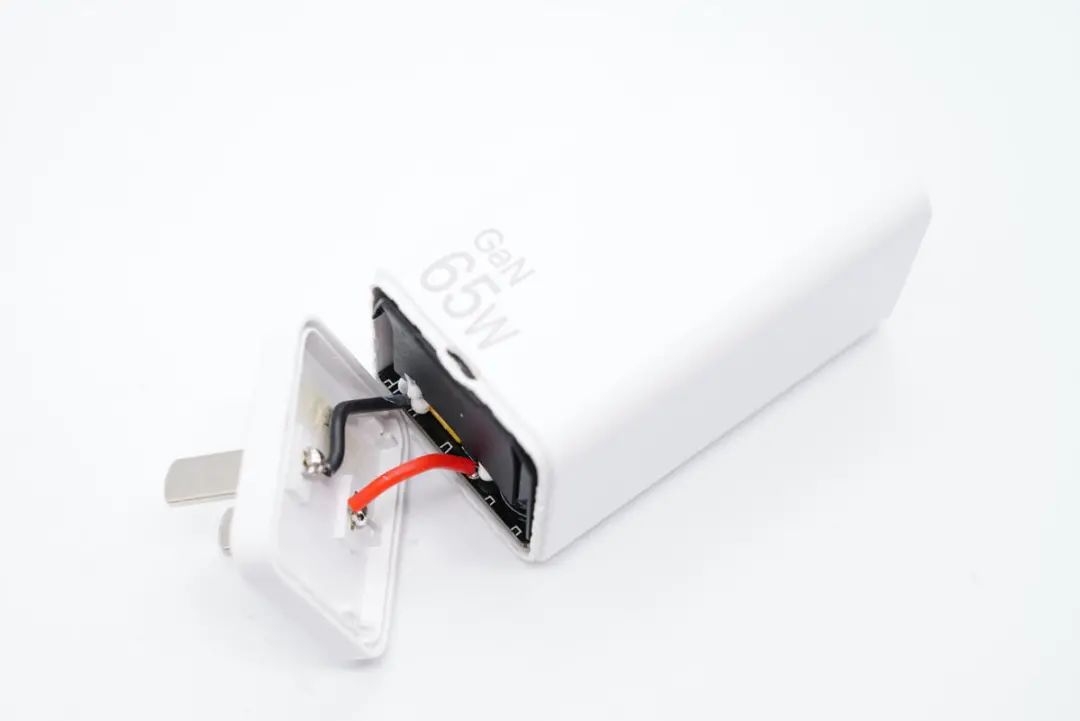

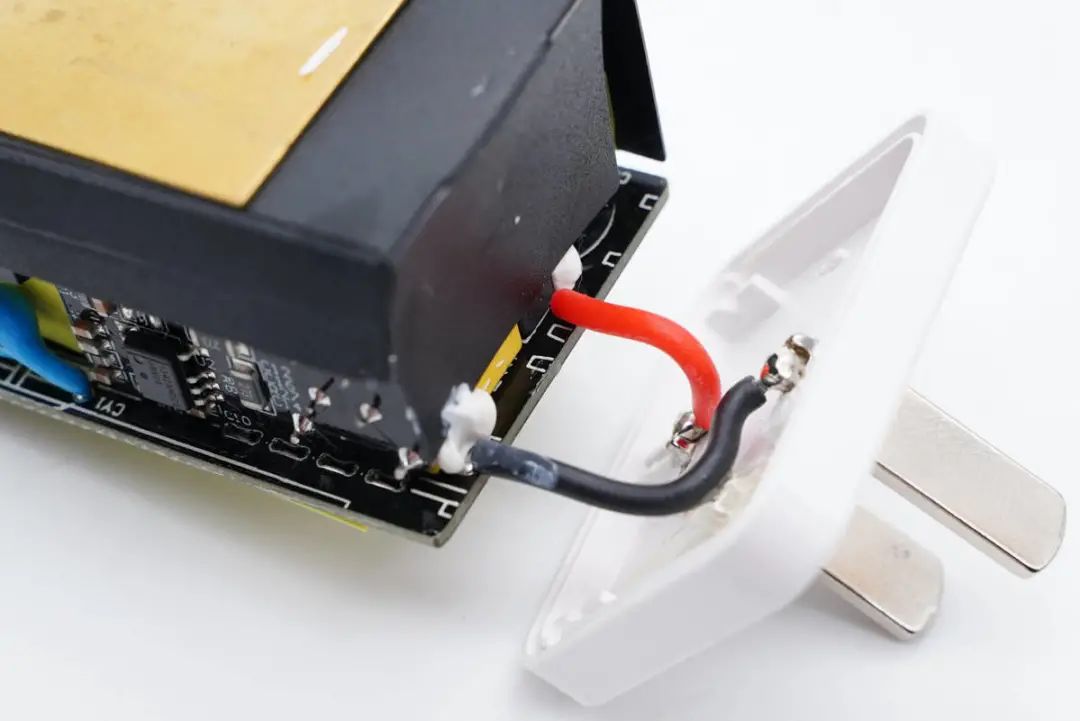

将输入端外壳拆开，超声波焊接封装，红黑AC导线连接插脚和PCB板进行通电。

充电器模块覆盖绝缘隔离板和黄铜散热片。

一体式隔离板同时还对输入端进行隔离保护。

主板背面也配有隔离板和散热片，胶带包裹在一起，散热片和主板锡焊固定。

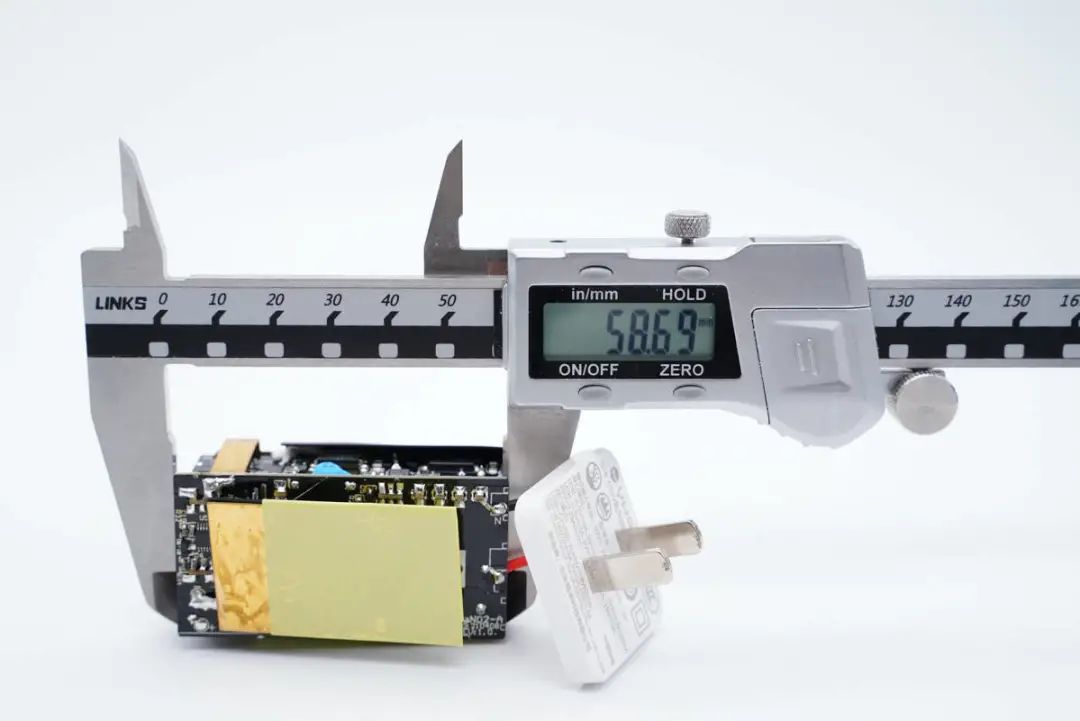

测得模块长度为58.69mm。

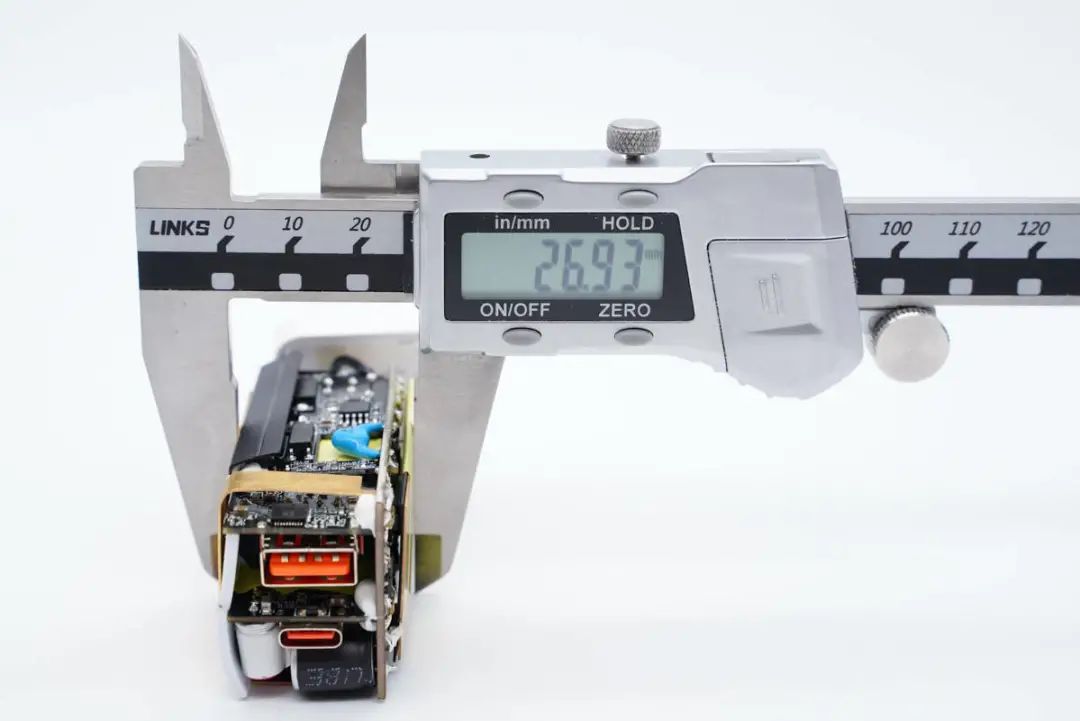

宽度为26.93mm。

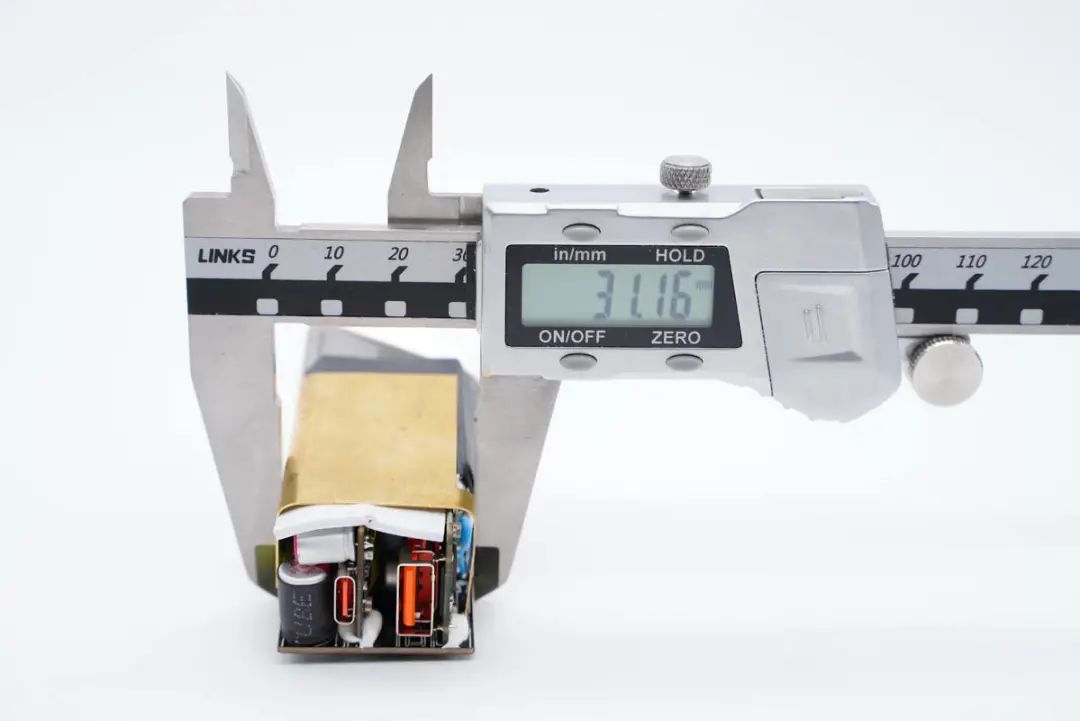

厚度为31.16mm。

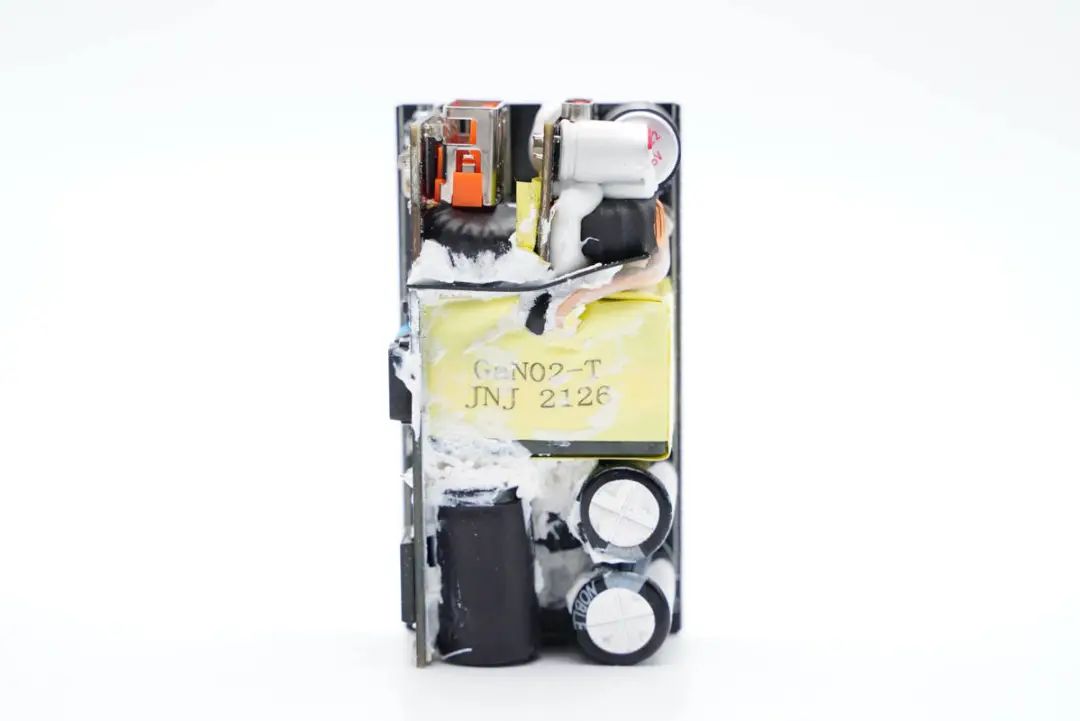

将散热片拆掉，主板正面元器件采用经典三段式布局设计，左侧焊接一块小板，元器件打胶加固。

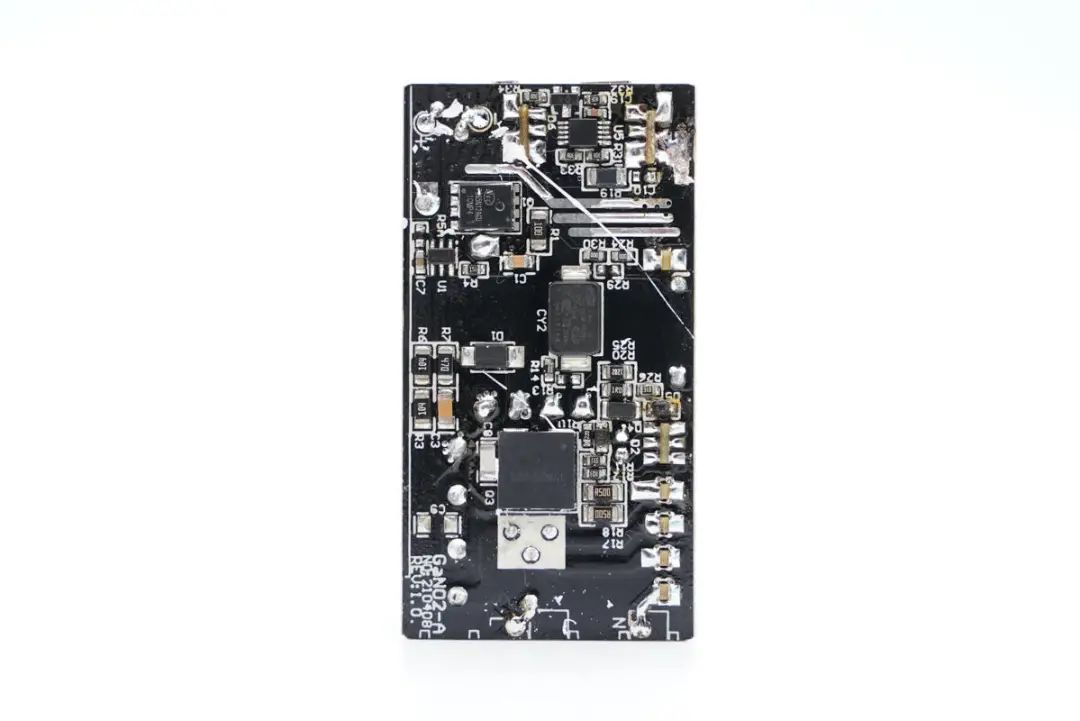

主板背面一览，初级侧设有氮化镓功率芯片，次级侧设有同步整流控制器、整流管以及一颗MCU。

通过对充电器观察发现，悦米这款65W氮化镓快速充电器采用高频QR开关电源，两路DC-DC二次降压输出架构。两个接口各一路，输出功率智能分配。下面我们从输入端开始深入了解整个电路设计情况。

输入端一览，可以看到保险丝、安规X电容、共模电感以及三颗高压滤波电解电容，焊接在左侧小板上的电容套有胶套绝缘。

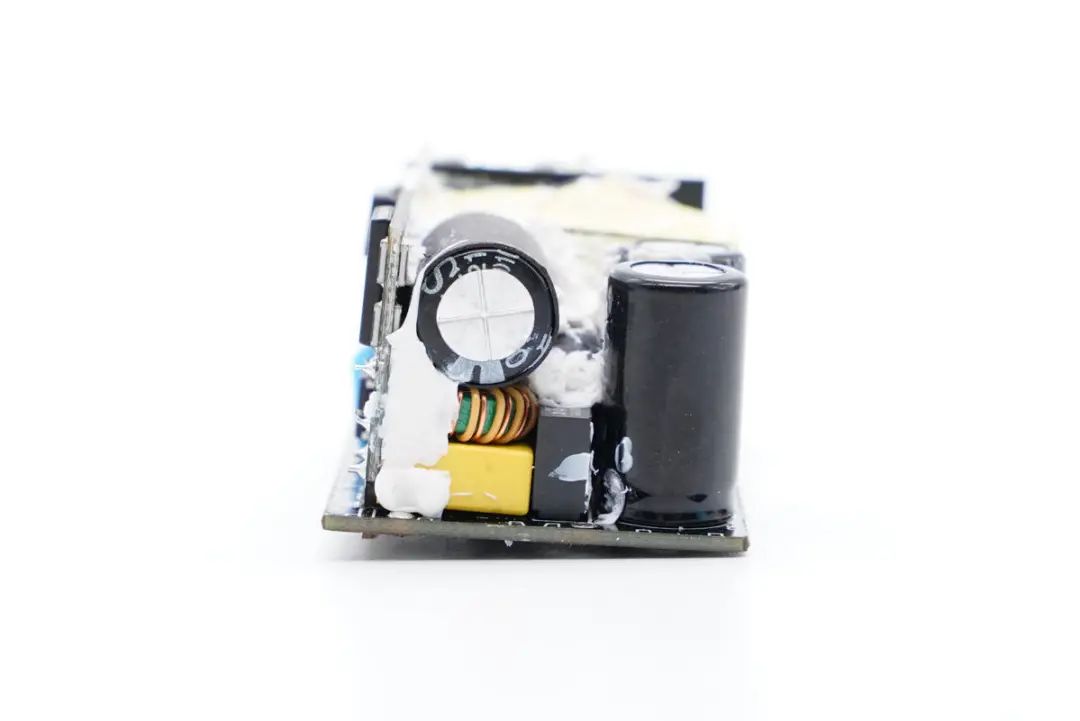

侧面垂直焊接输入输出两块小板，之间有隔离板进行隔离，输入端小板对应Y电容处镂空处理。

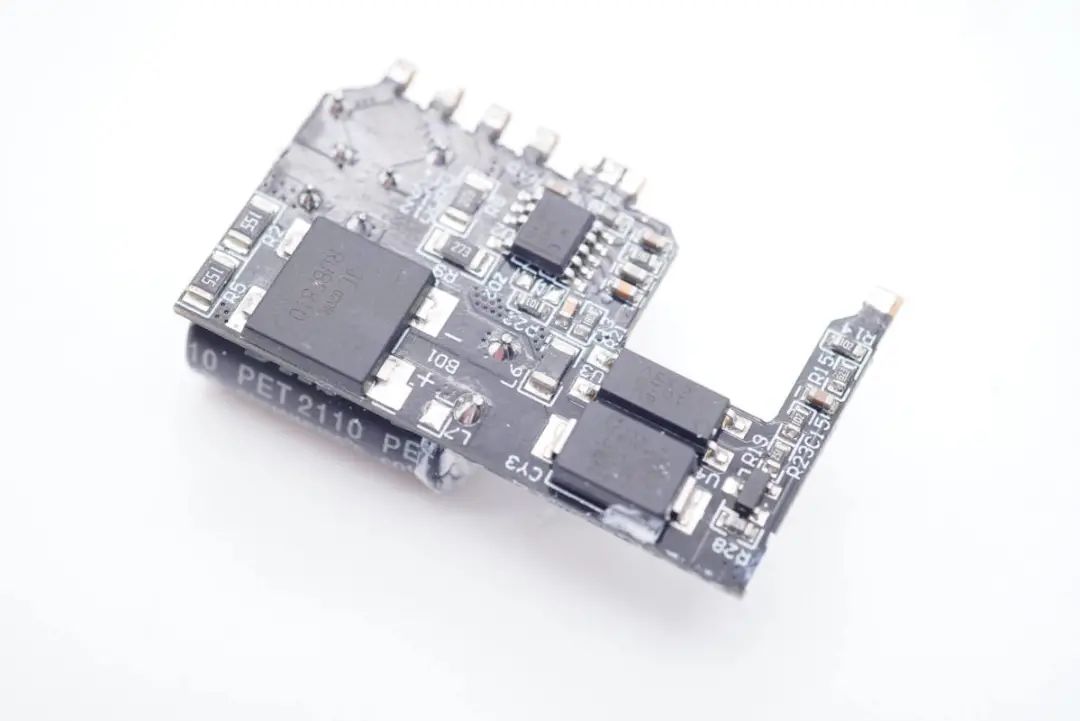

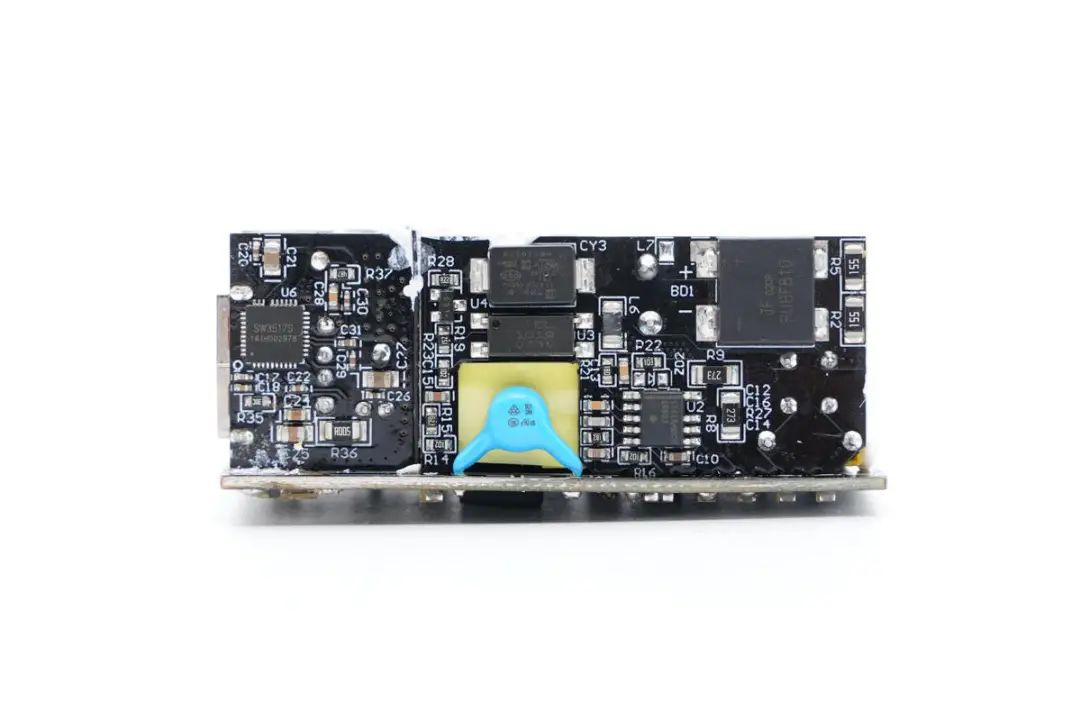

输入端小板上设有整流桥、开关电源主控芯片、光耦以及贴片Y电容。

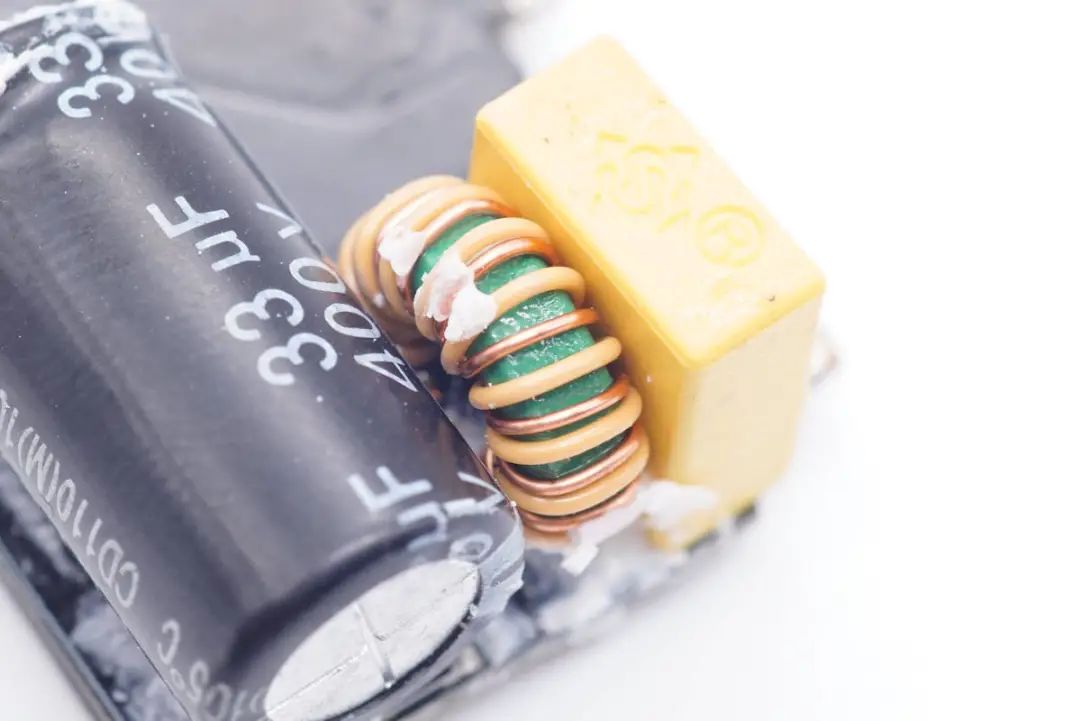

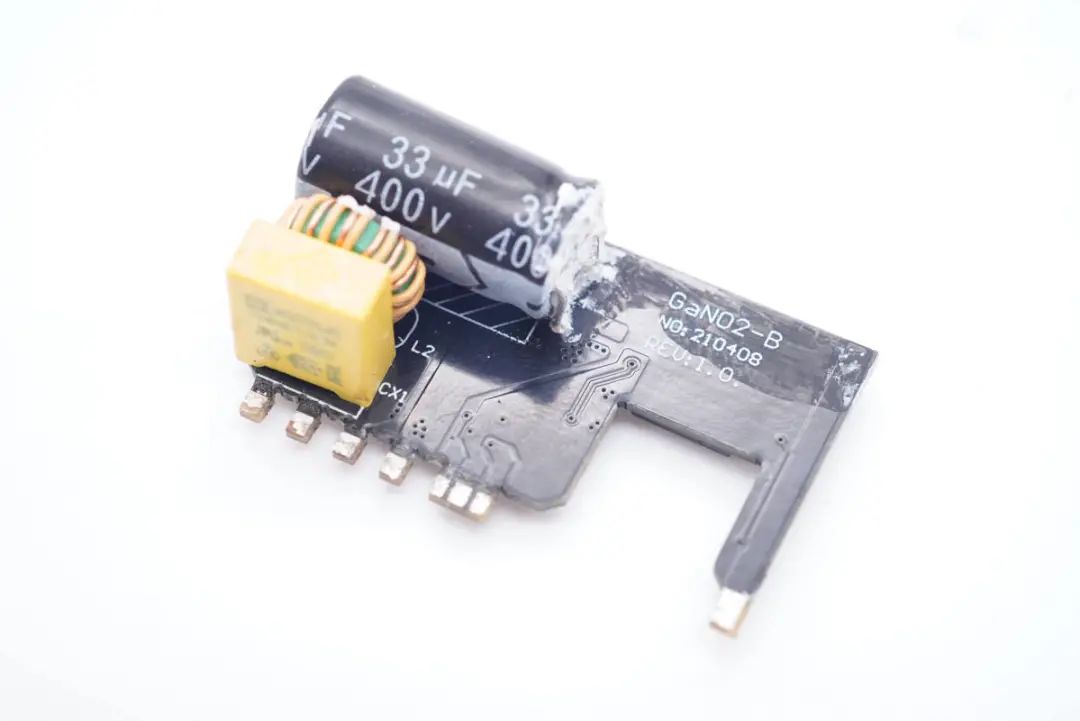

安规X电容、共模电感以及一颗高压滤波电解电容也是焊接在这块小板上。

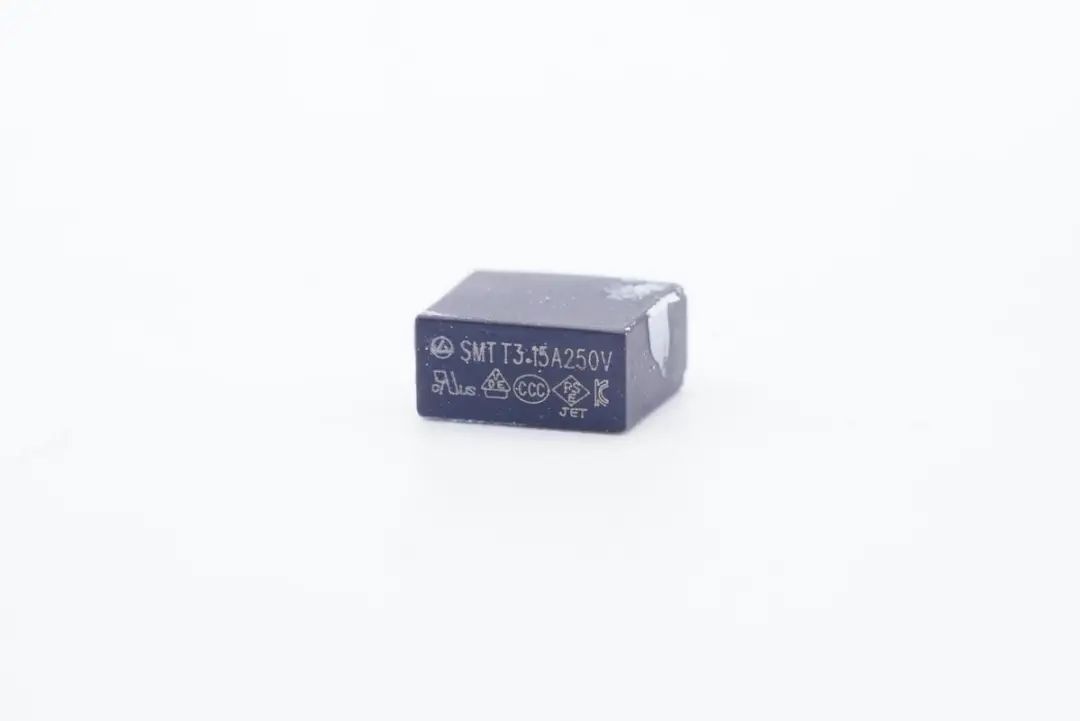

延时保险丝规格为3.15A 250V。

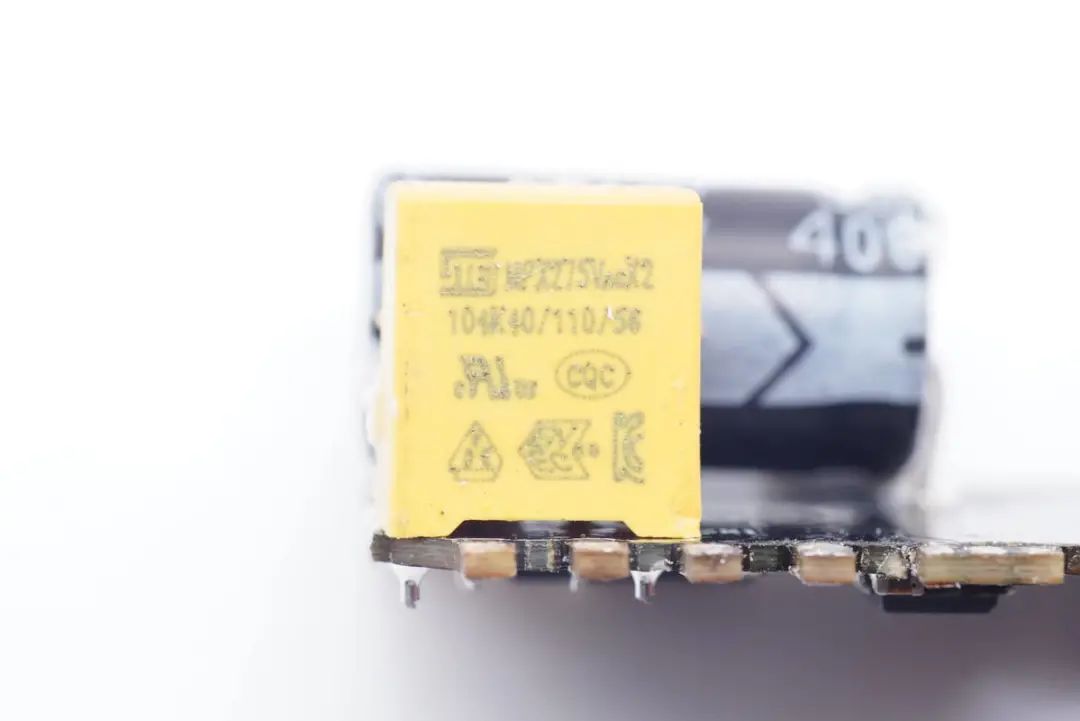

安规X电容来自STE松田电子。

共模电感双线绕制，用于滤除EMI干扰。

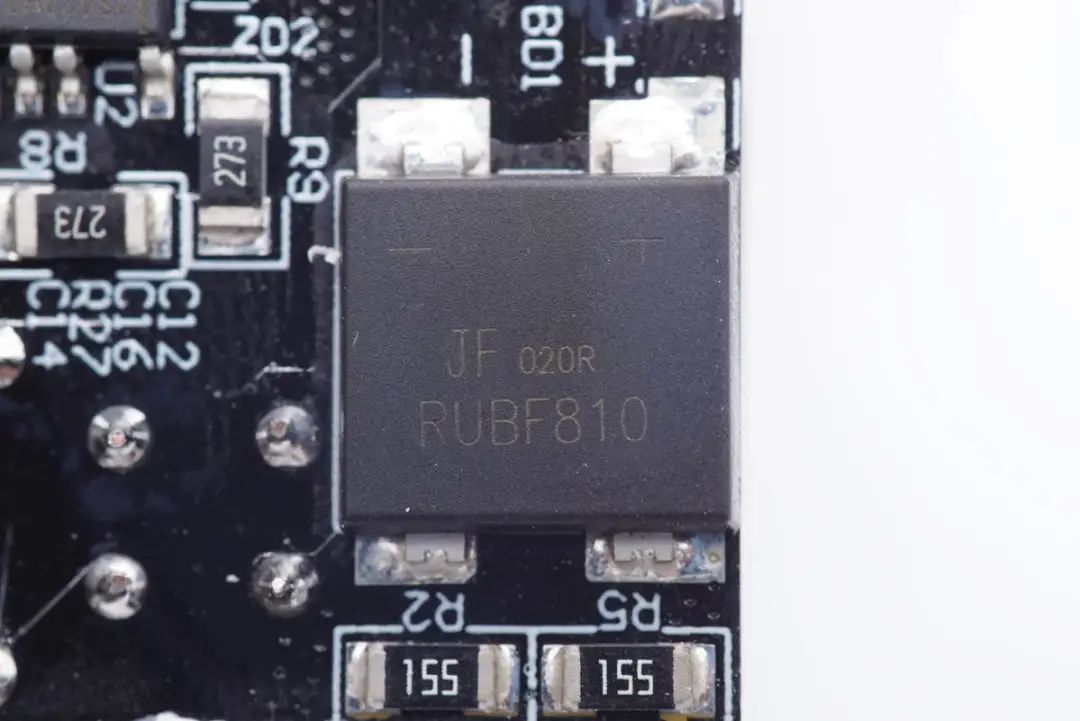

RUBF810整流桥特写。

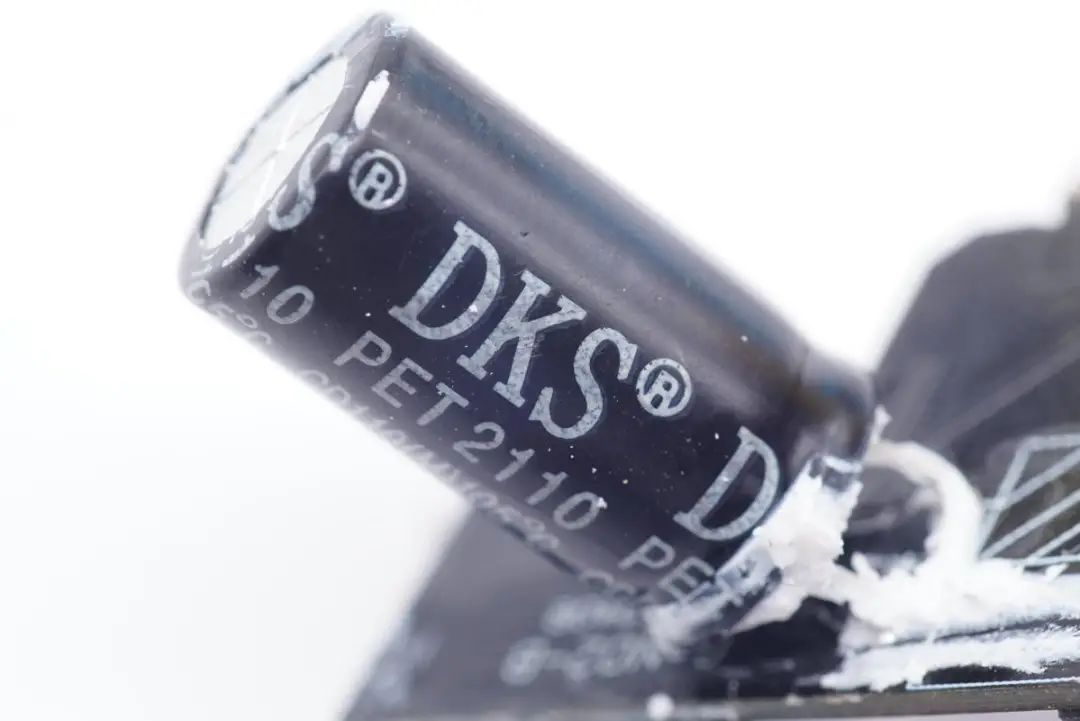

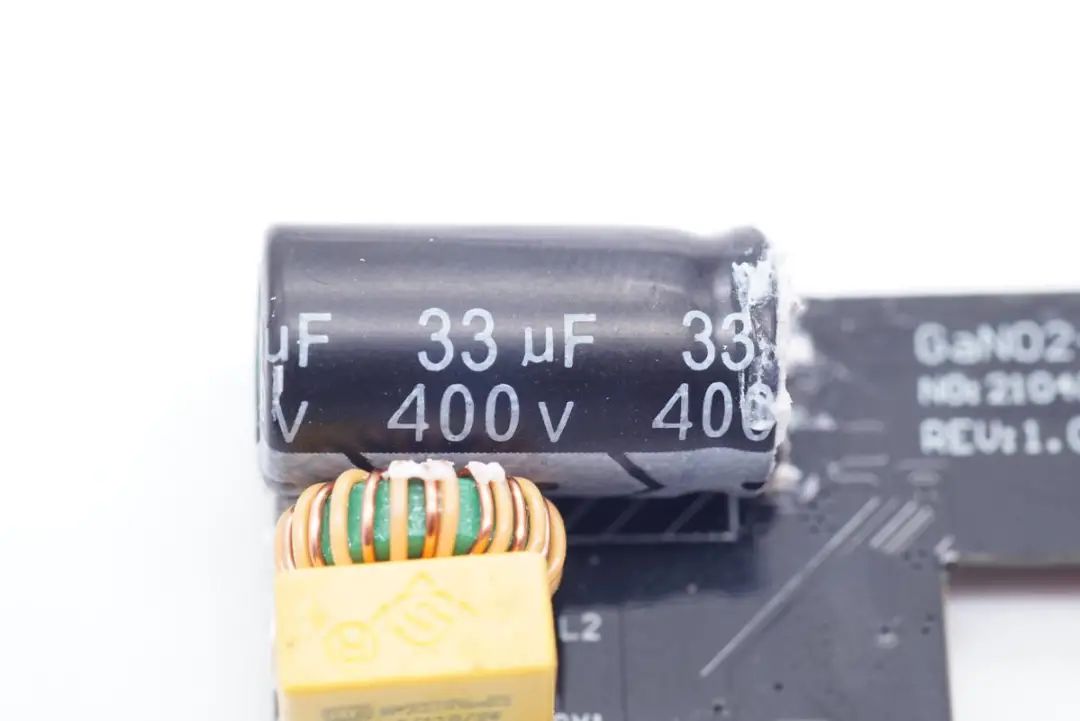

高压滤波电解电容来自DKS东科盛电子。

规格为400V 33μF。

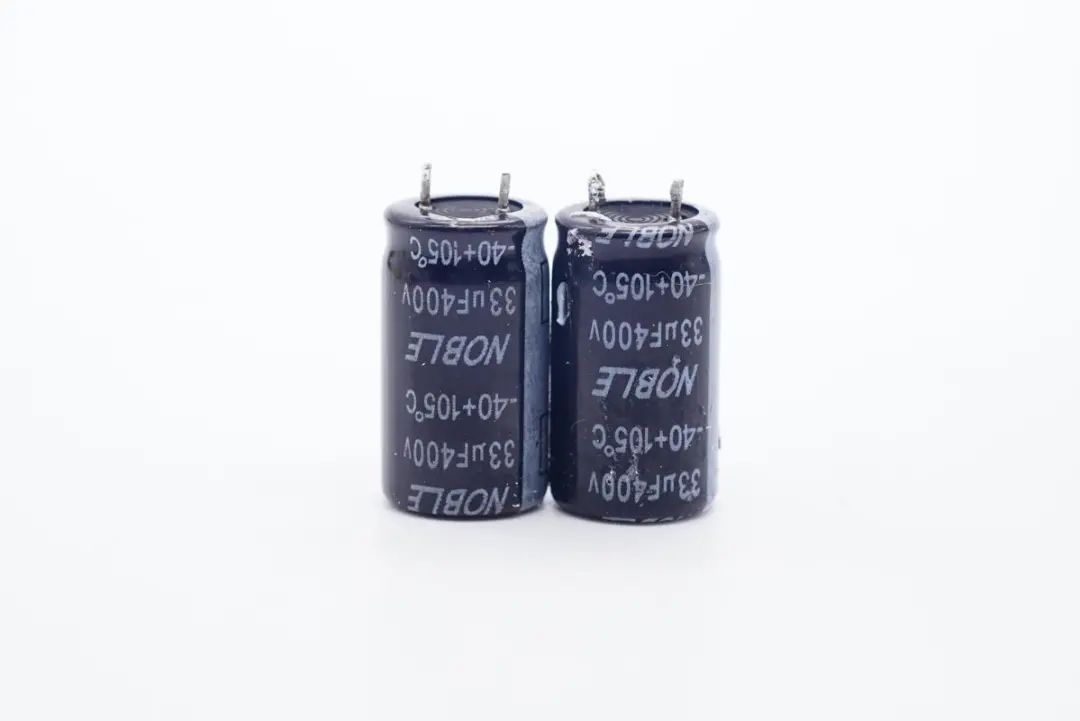

另外两颗电容来自NOBLE创源，规格均为400V 33μF。

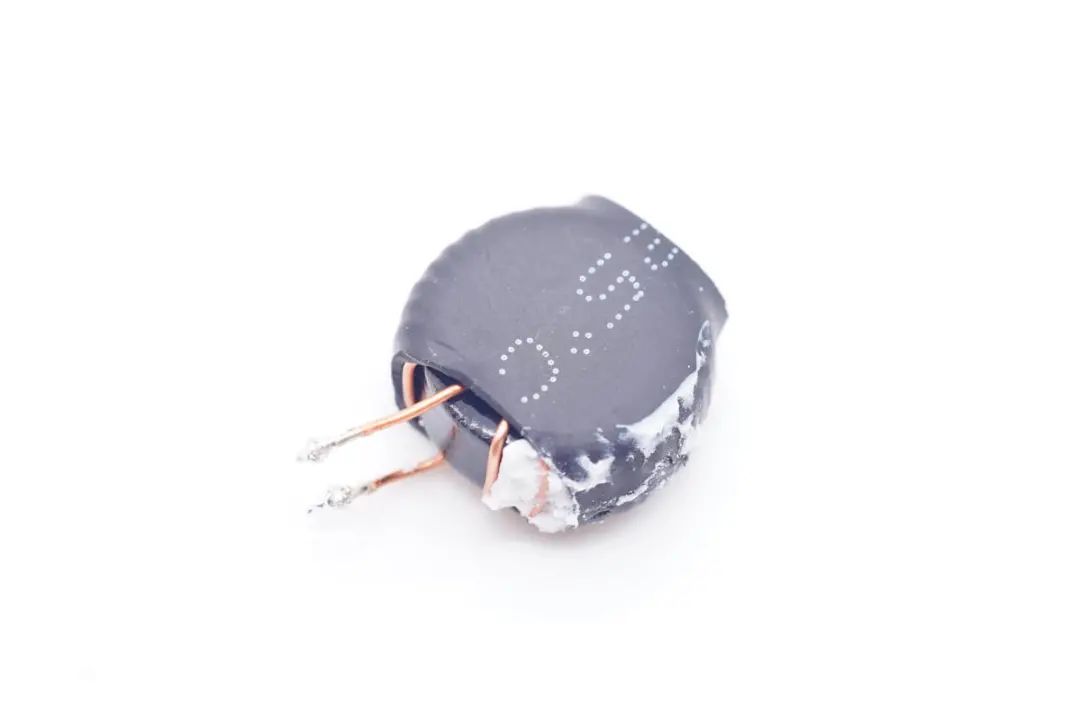

滤波电感外套绝缘管绝缘。

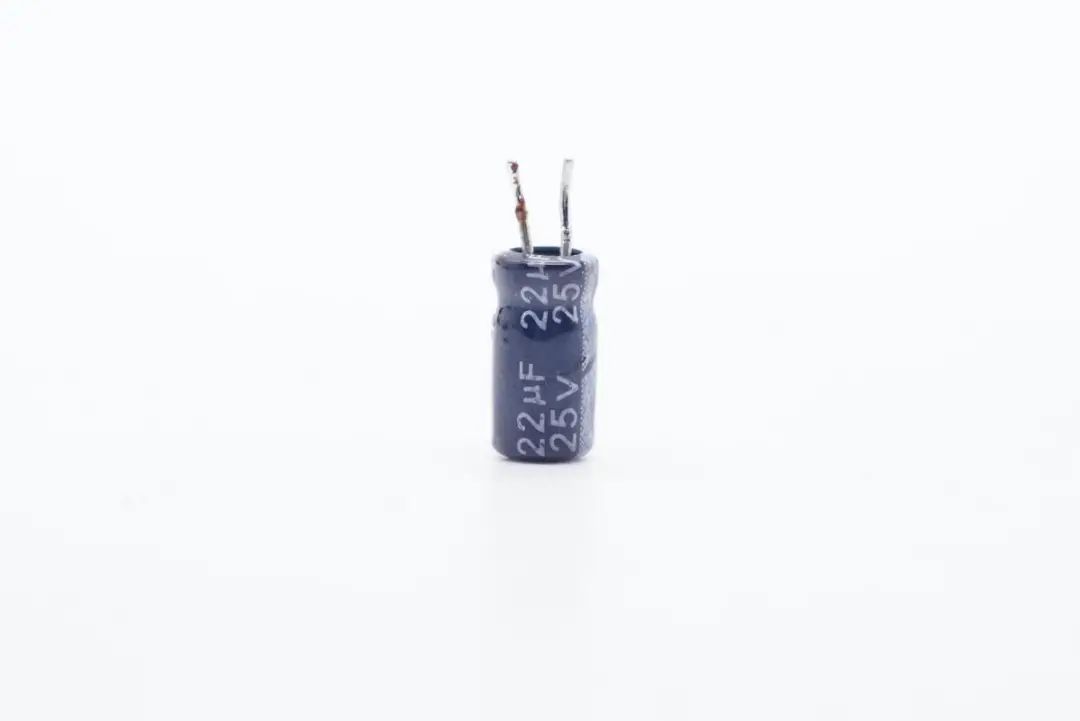

主控芯片供电电容特写，规格为25V 22μF。

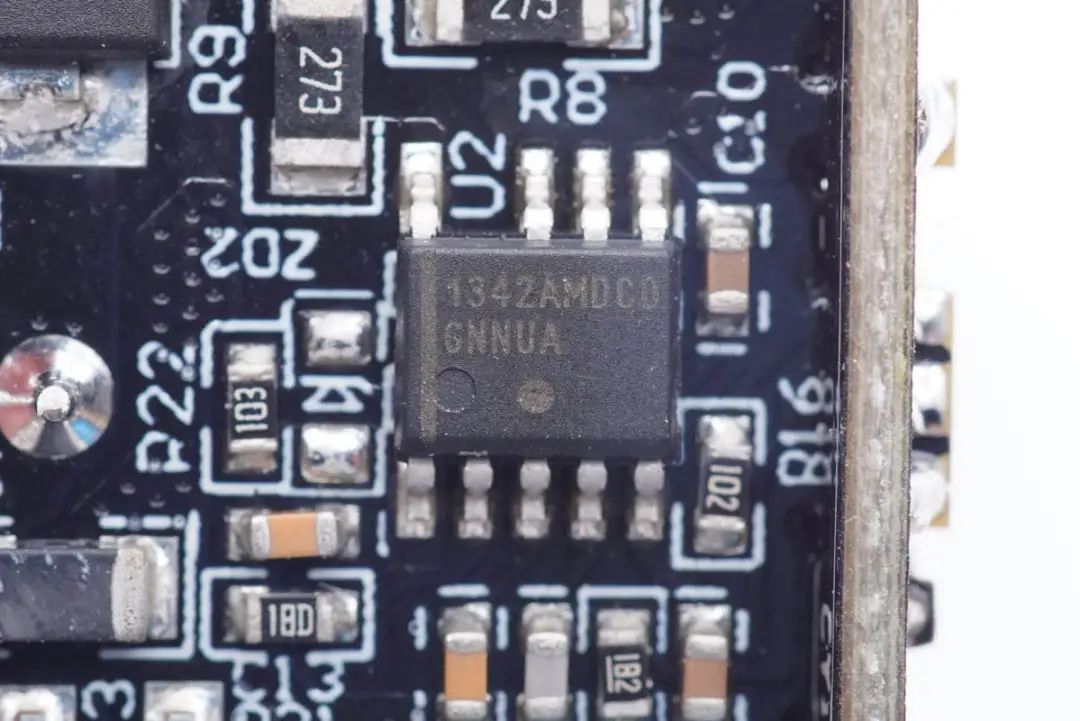

充电器主控芯片为ON安森美NCP1342，这是一颗高频反激准谐振初级PWM控制器，内置主动X2电容放电、支持宽范围Vcc供电、支持外接热敏电阻进行过热保护和多重完善的保护功能。

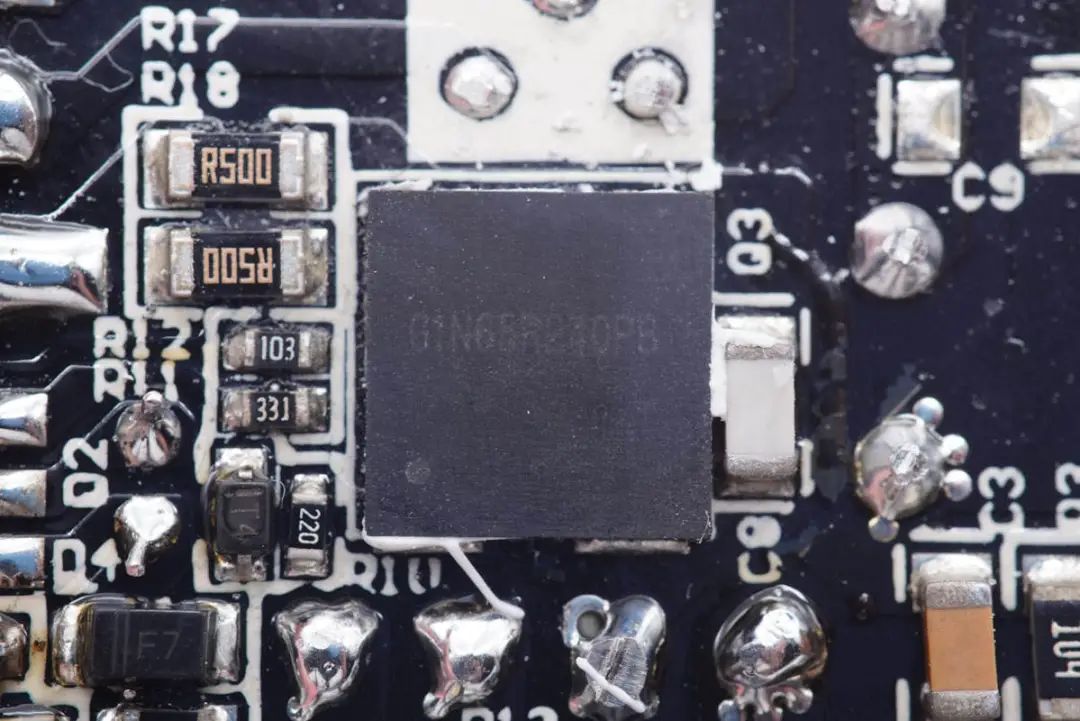

充电器的氮化镓开关管型号为G1N65R240PB，来自珠海镓未来科技有限公司。该器件采用PQFN8*8封装，耐压650V，导阻240mΩ，栅极耐压支持±18V，无需负电压驱动，简化驱动器设计。适用于高频紧凑的QR或ACF反激架构，适合半桥降压/升压，图腾柱PFC电路或逆变电路，适用于高频高效LLC或其他软开关拓扑。

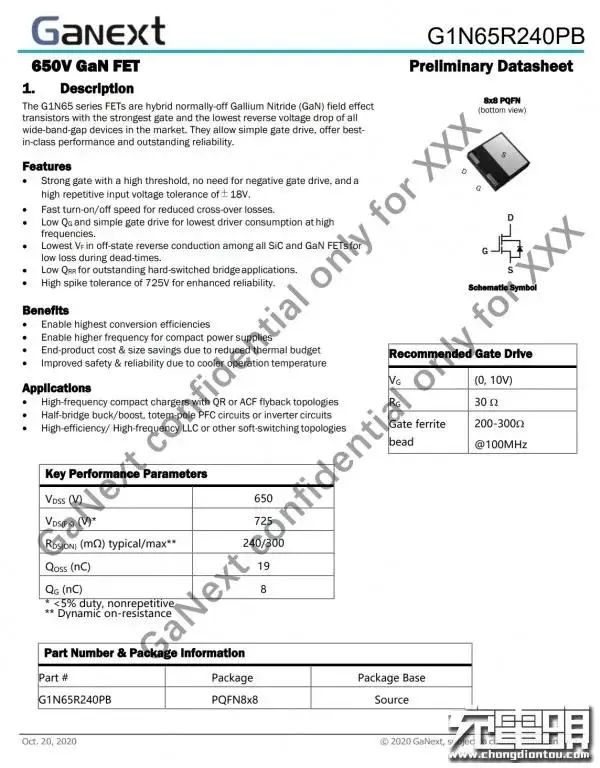

镓未来G1N65R240PB规格资料。充电头网拆解了解到，唯沃丰65W 2C1A氮化镓快充充电器也使用了这颗氮化镓功率芯片。

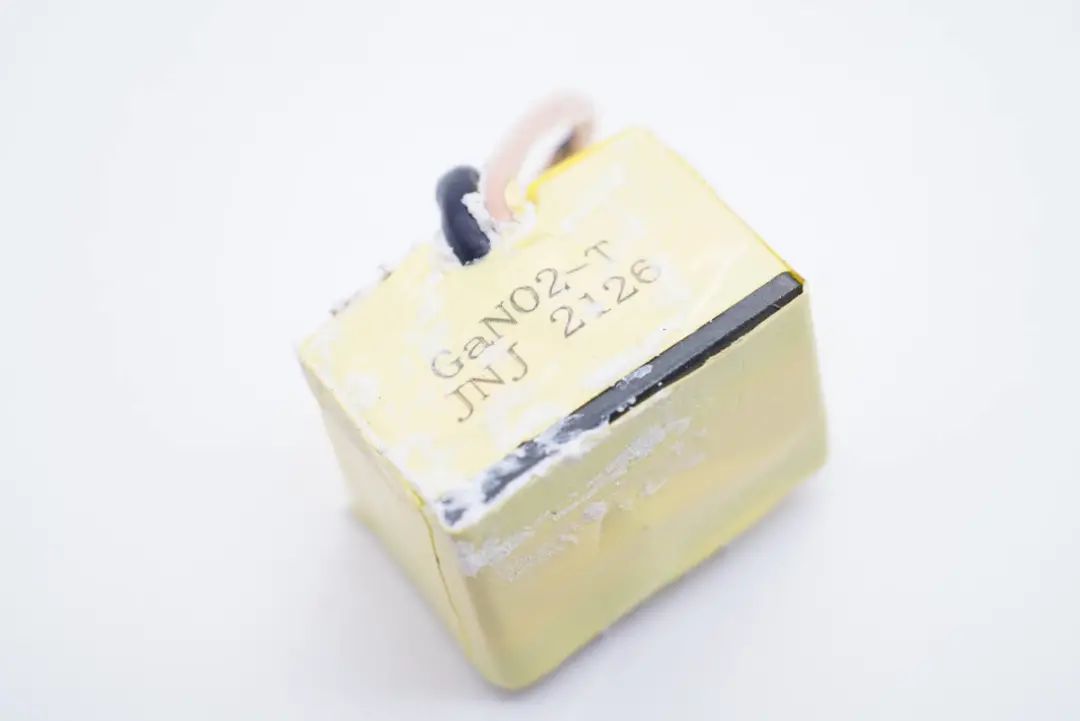

变压器特写，顶部喷码有信息。

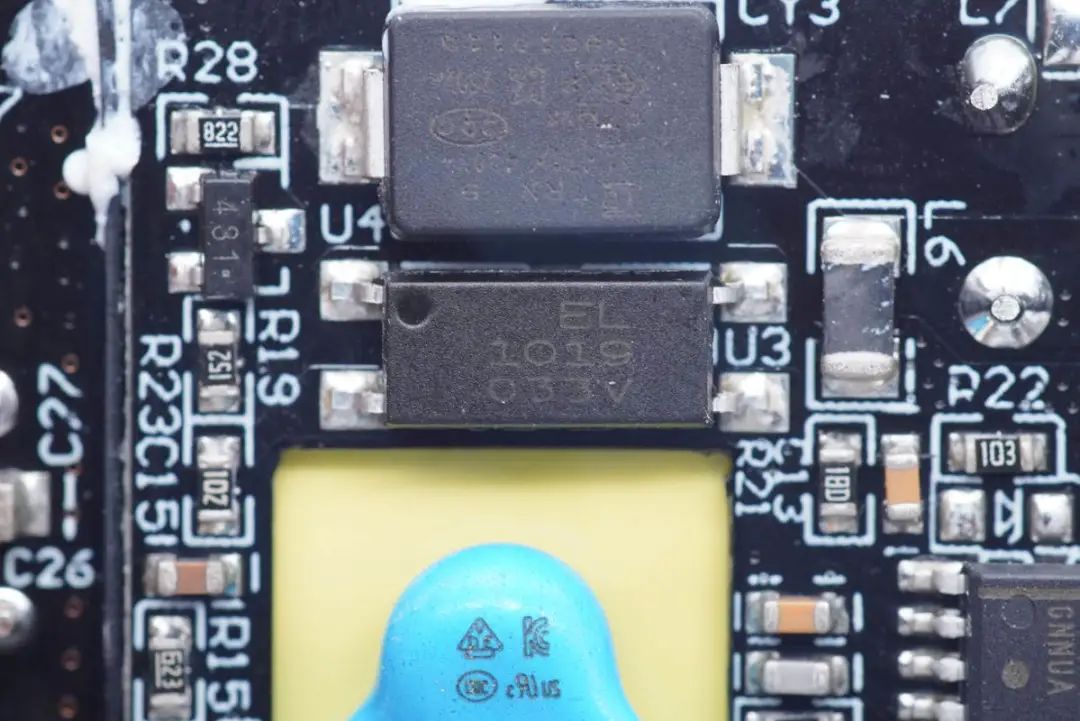

亿光EL 1019光耦，用于初级次级通信，反馈输出电压。

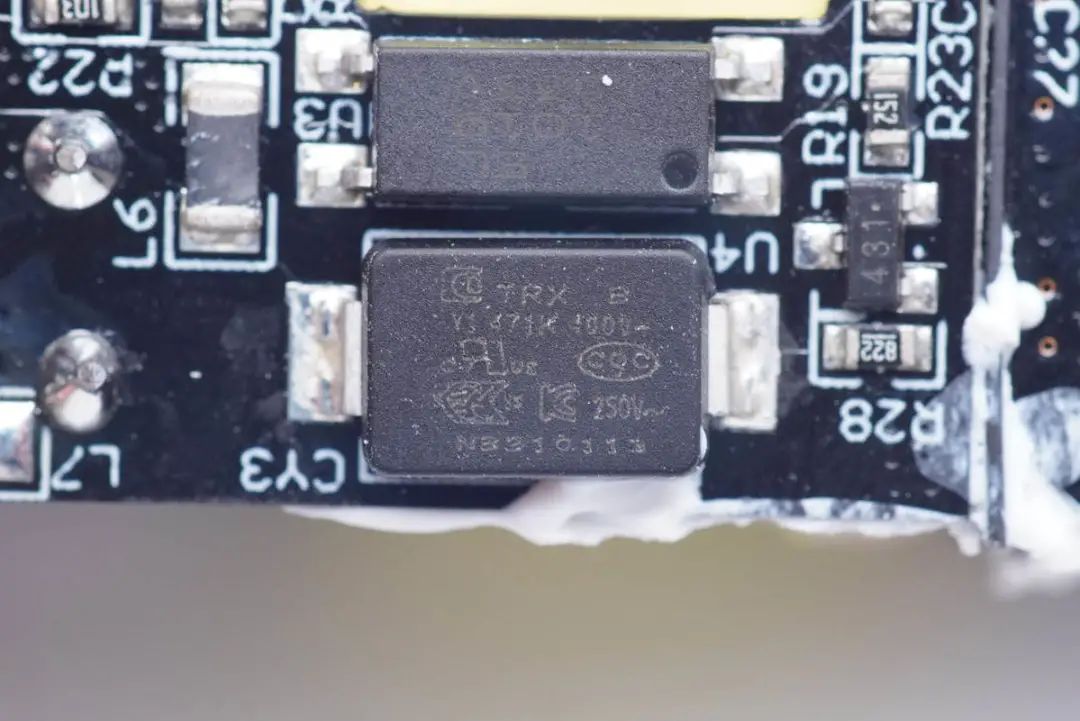

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被贝尔金、安克、QCY、声丽、麦多多、OPPO、联想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品使用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品使用，性能获得客户一致认可。

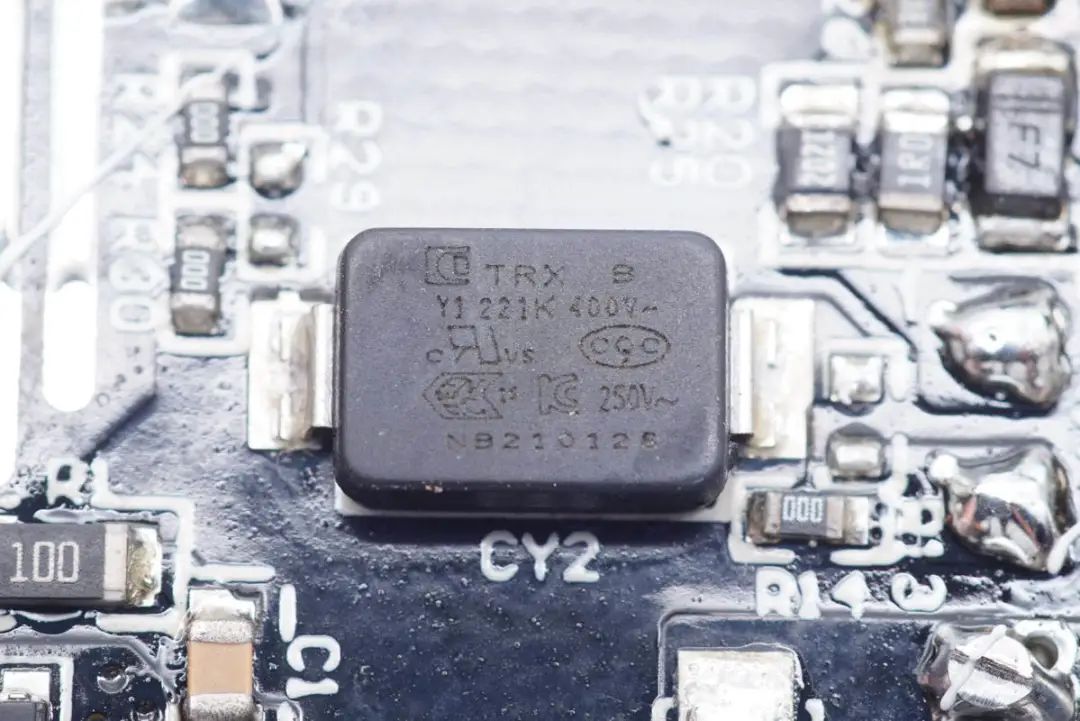

主板背面还有一颗特锐祥贴片Y电容。

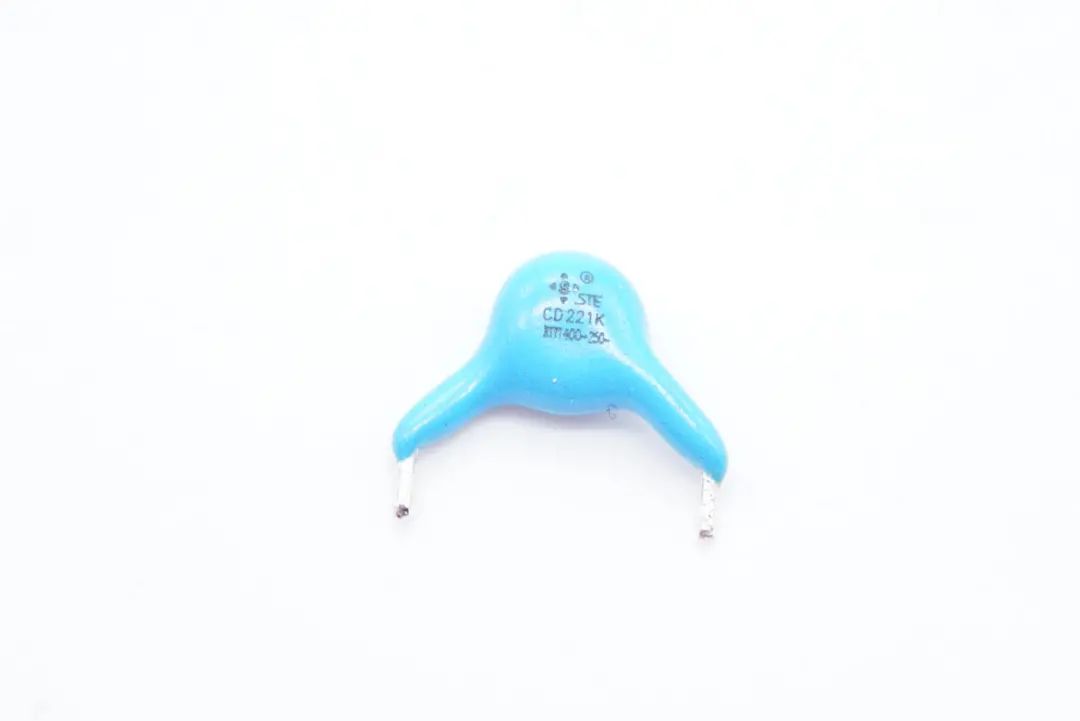

蓝色Y电容来自松田电子。

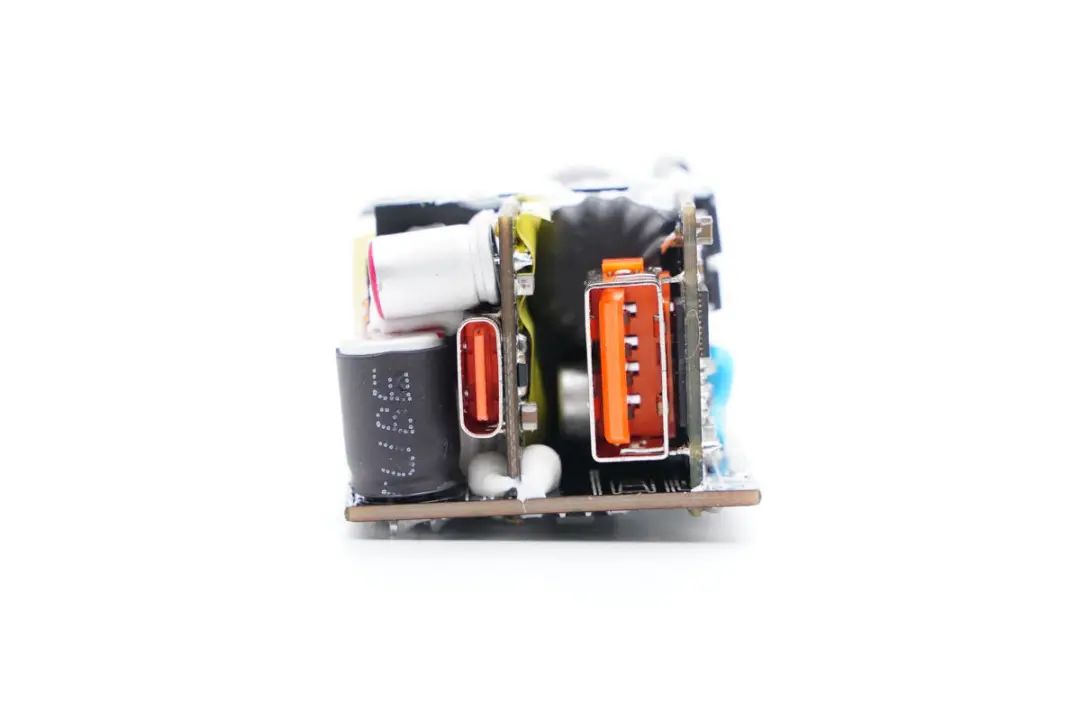

输出端一览，两个USB母座均焊接在小板上，左侧固态电容套有绝缘胶套。

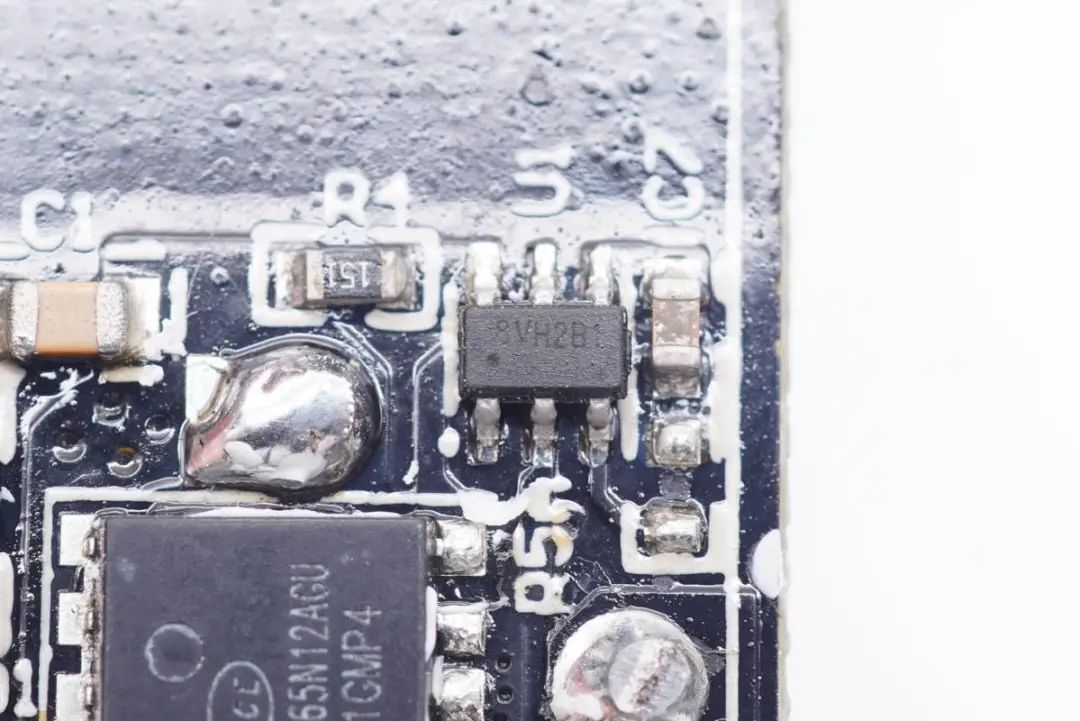

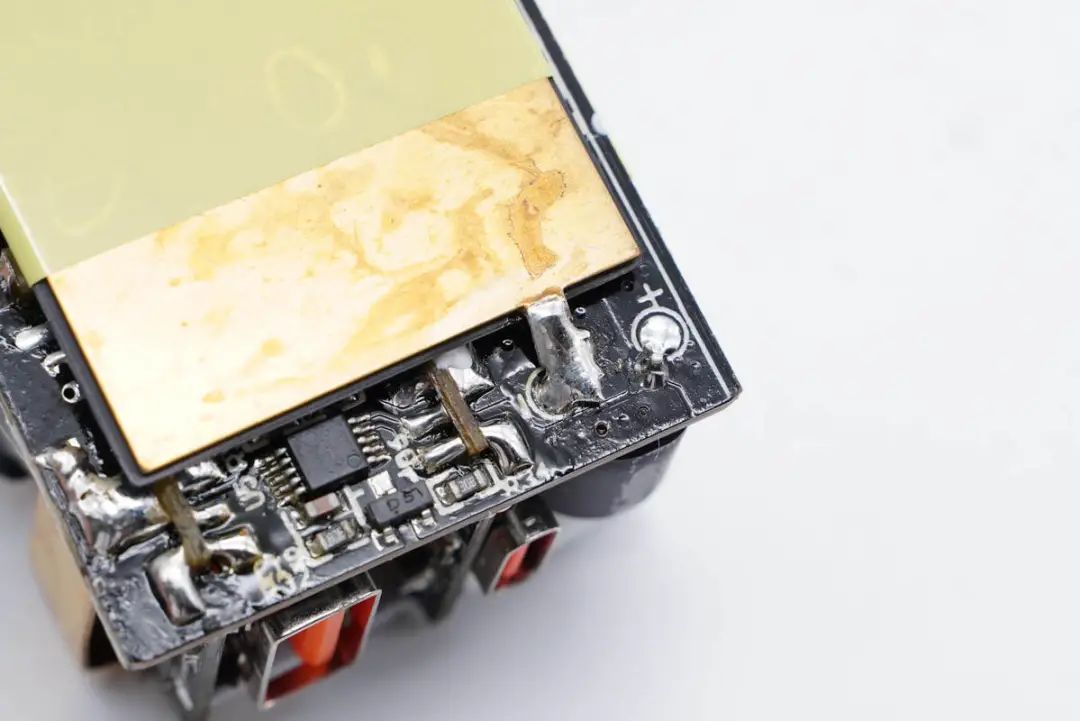

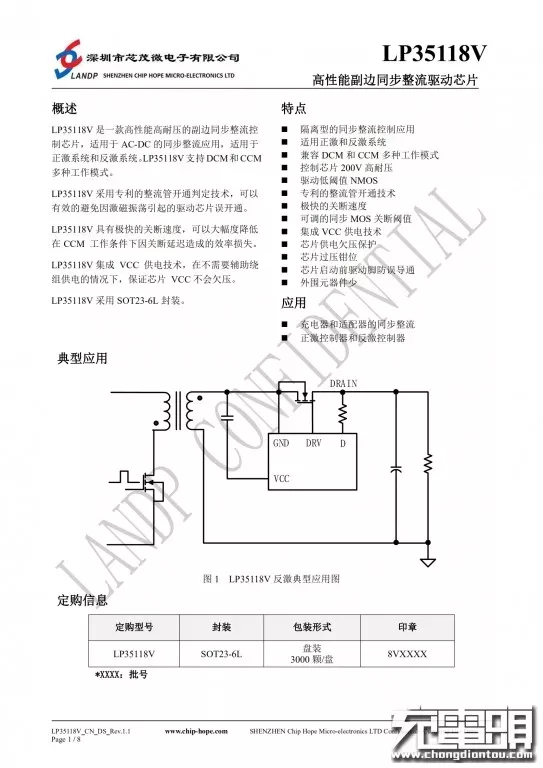

同步整流控制器采用芯茂微LP35118V，该芯片采用SOT23-6L封装，适用于隔离开关电源应用；支持正激和反激拓扑架构，支持DCM和CCM工作模式。具有超快的关断速度，可以减小CCM工作模式下的开关损耗。同时，LP35118V还内置VCC供电技术，确保无需辅助供电，在不同输出下正常工作。

芯茂微LP35118V最高耐压可达200V，可使用逻辑电压驱动的NMOS，内置专有的整流桥导通技术，具有超快的关断速度以及可调节的同步整流管关闭阈值。内置VCC欠压保护、过压钳位、驱动噪声抑制等功能、外围元件精简、适用于充电器和适配器的同步整流。

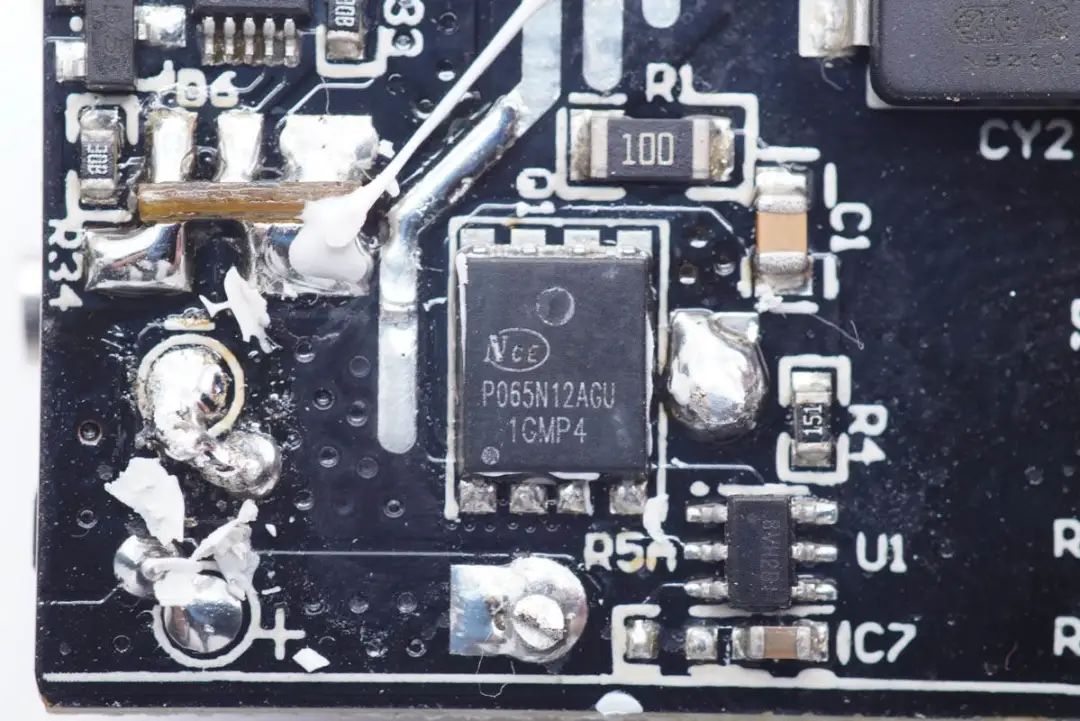

同步整流管采用新功率NCEP065N12AGU，NMOS管，耐压120V，DFN5X6-8L封装。

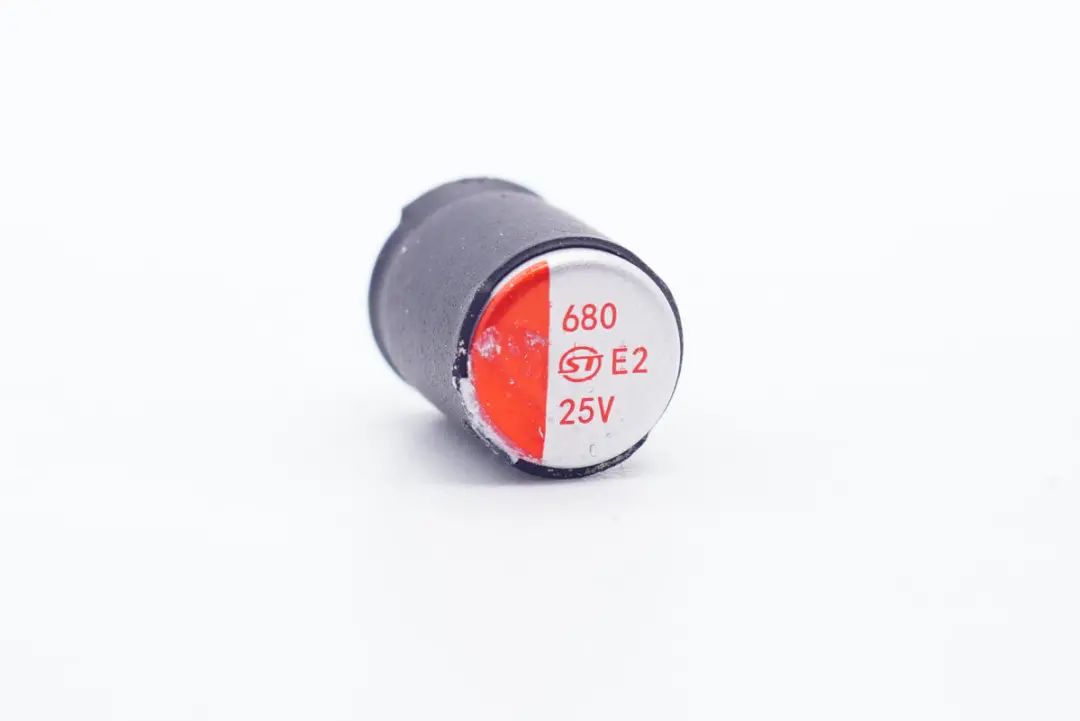

输出滤波固态电容特写，规格为25V 680μF。

无丝印MCU，用于两个端口输出功率智能分配。

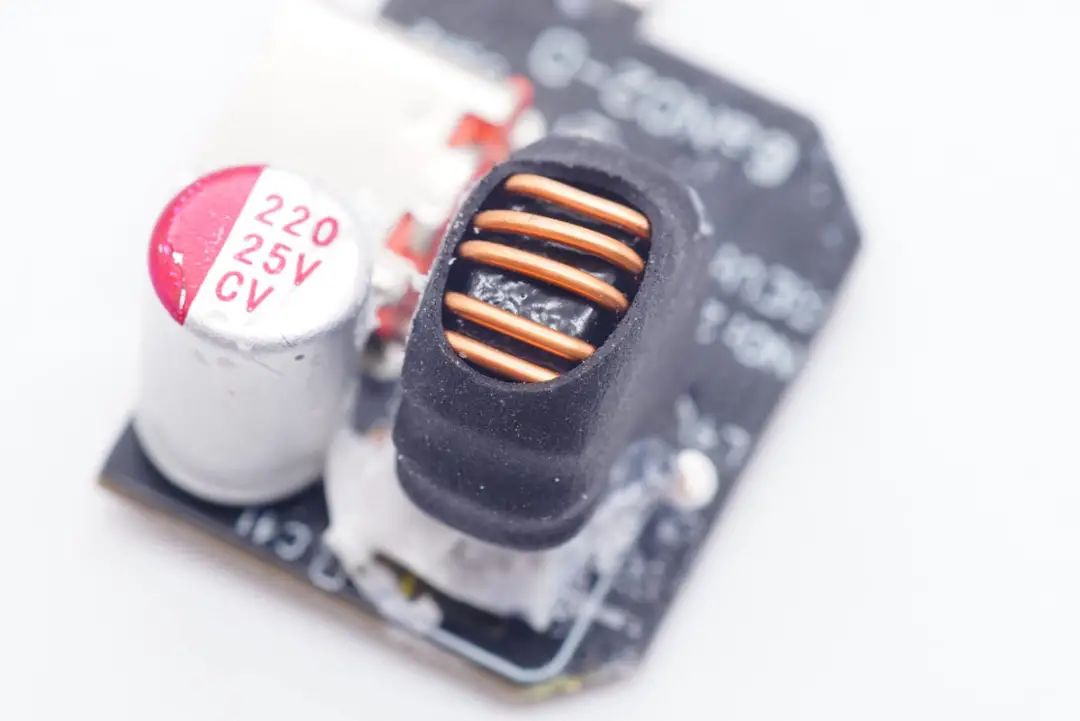

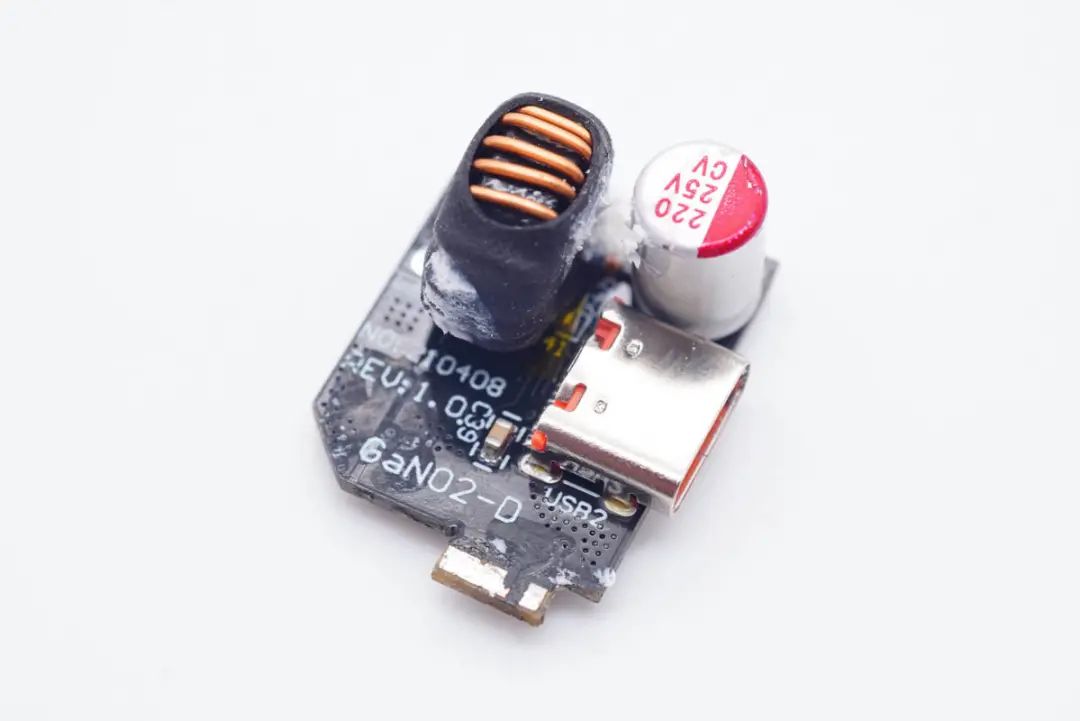

USB-C母座所在小板正面设有降压电感和二次滤波固态电容。

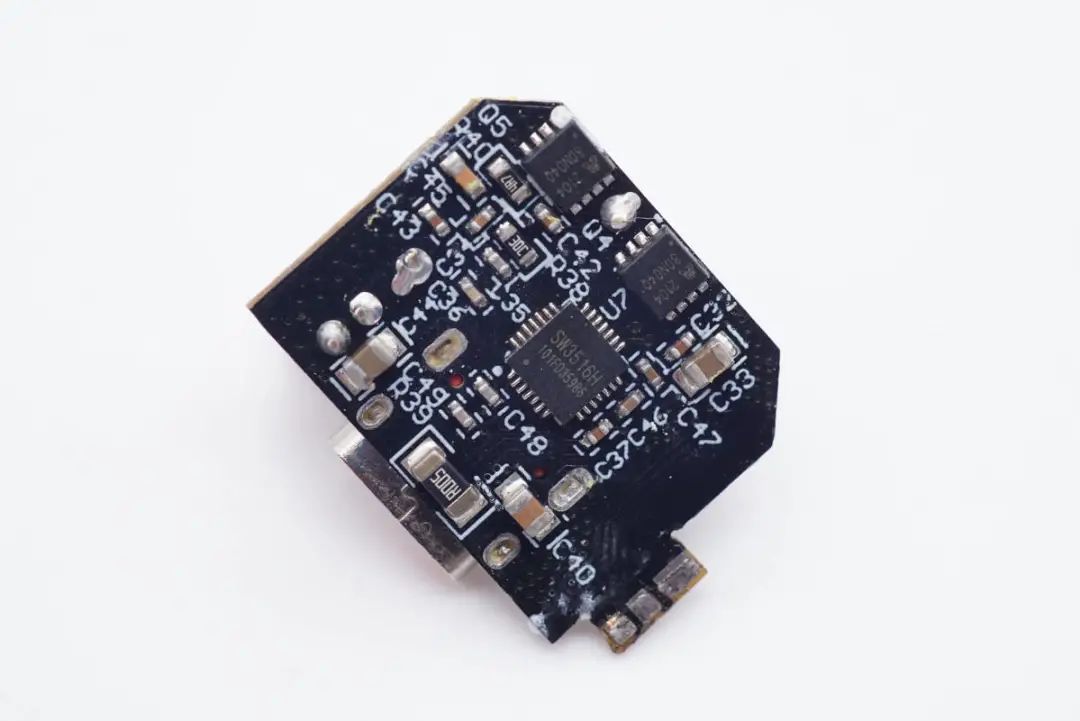

背面设有降压协议IC以及外挂的两颗MOS管。

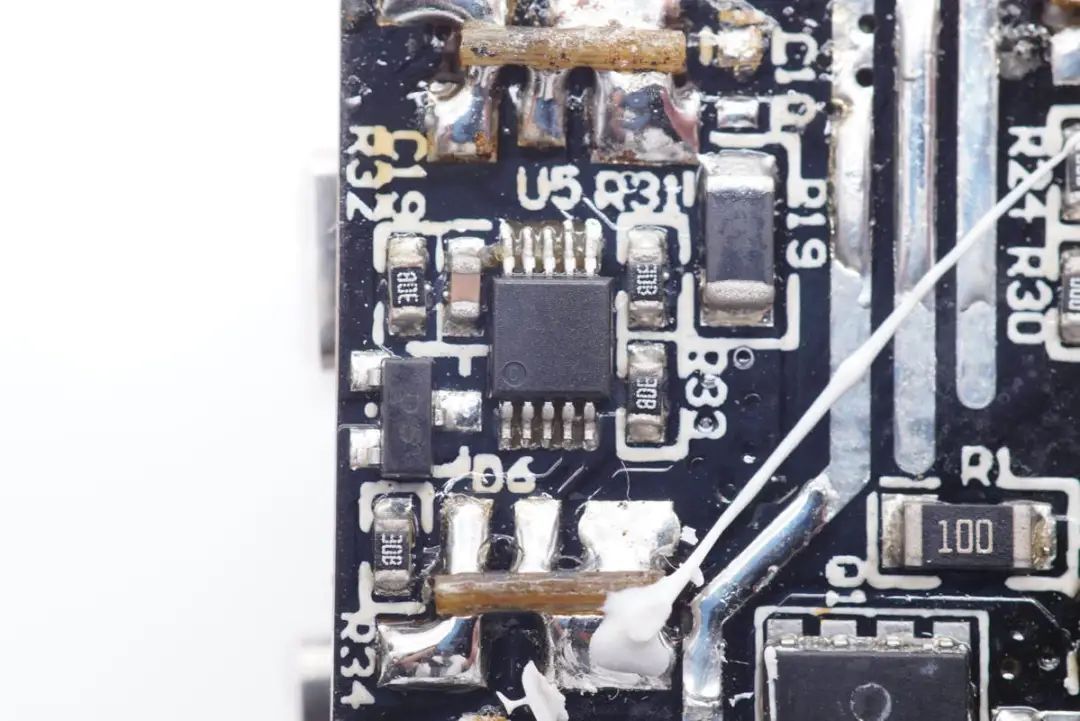

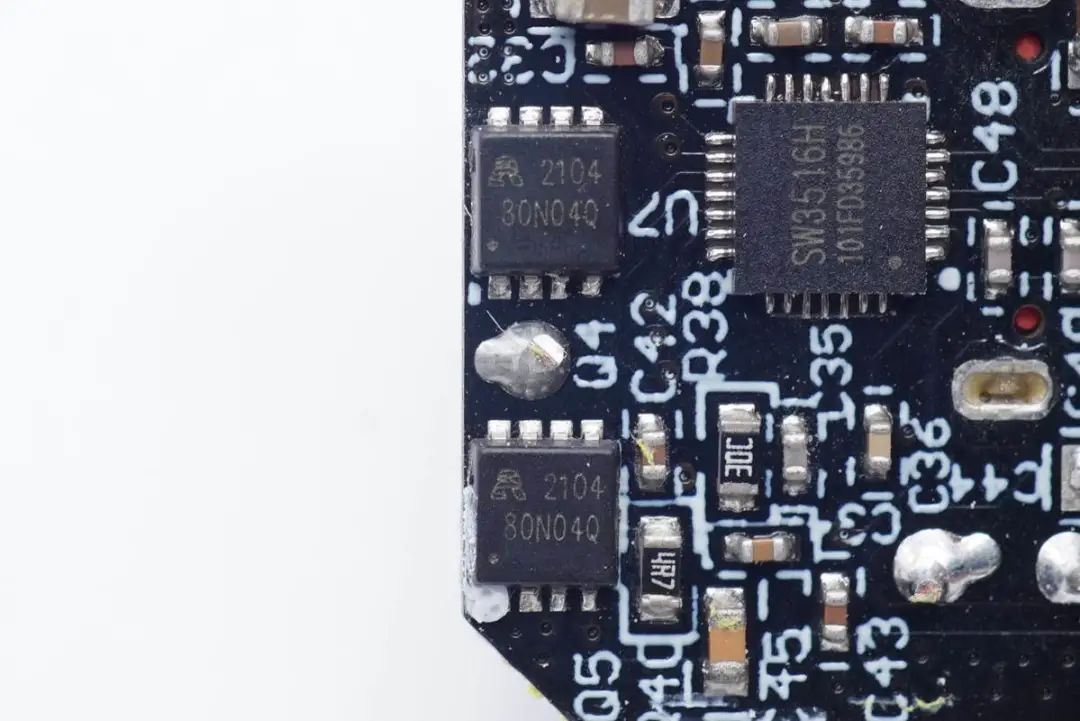

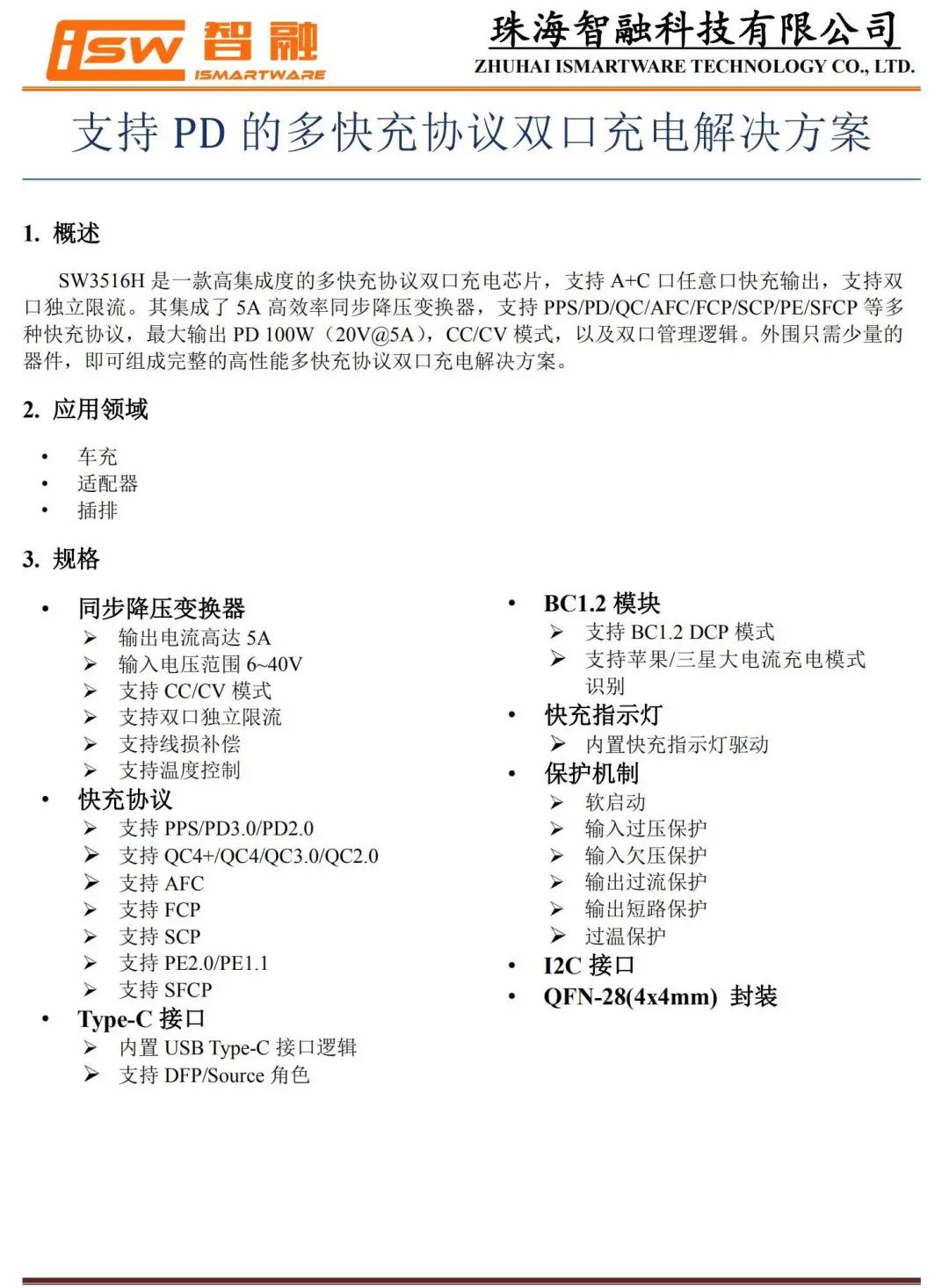

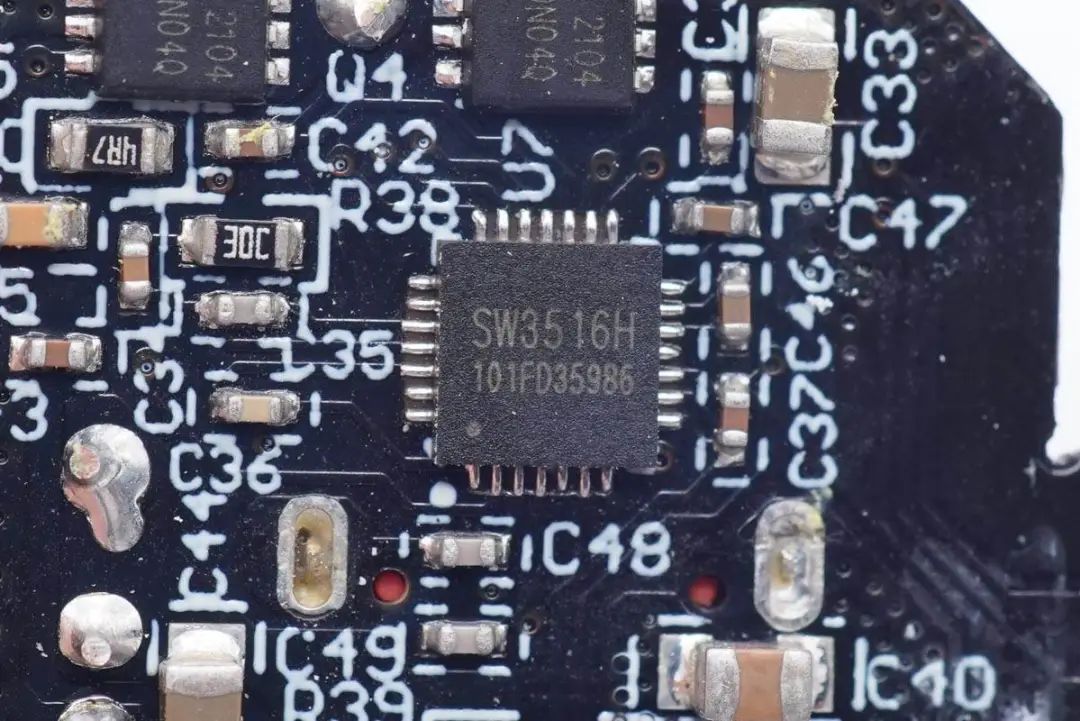

USB-C口降压电路主控芯片采用智融SW3516H，用于进行降压控制和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。

SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。

充电头网通过拆解发现，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、联想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采用，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。

外挂两颗MOS管输出同步整流降压，铨力AP30N04Q。

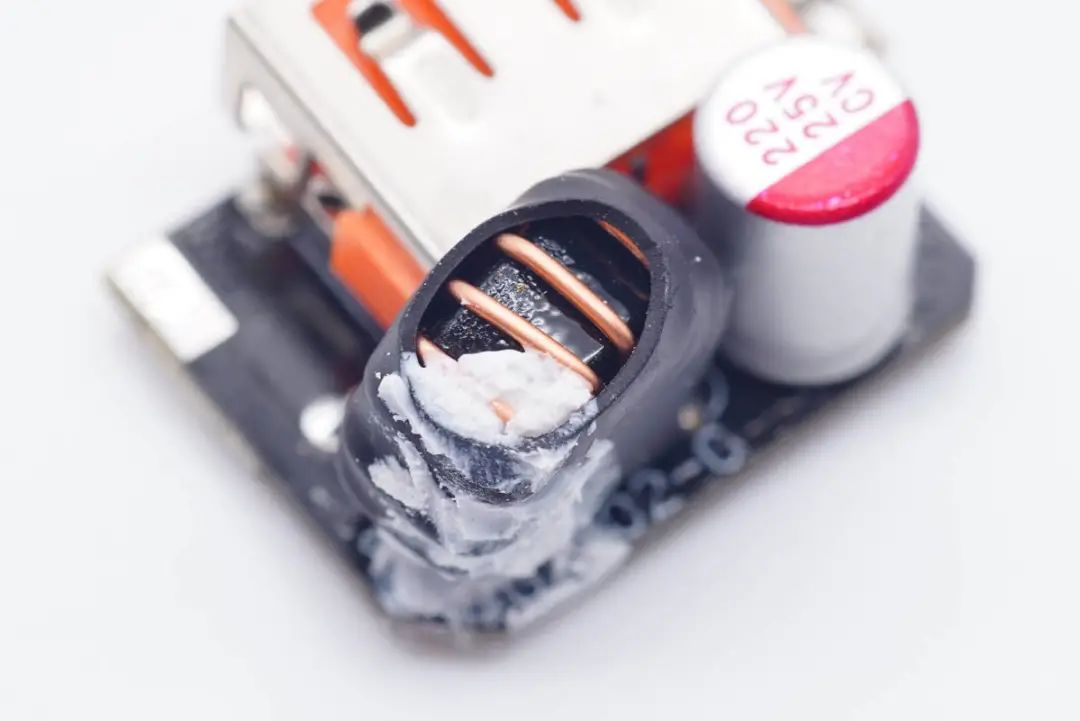

降压电感外套绝缘管保护。

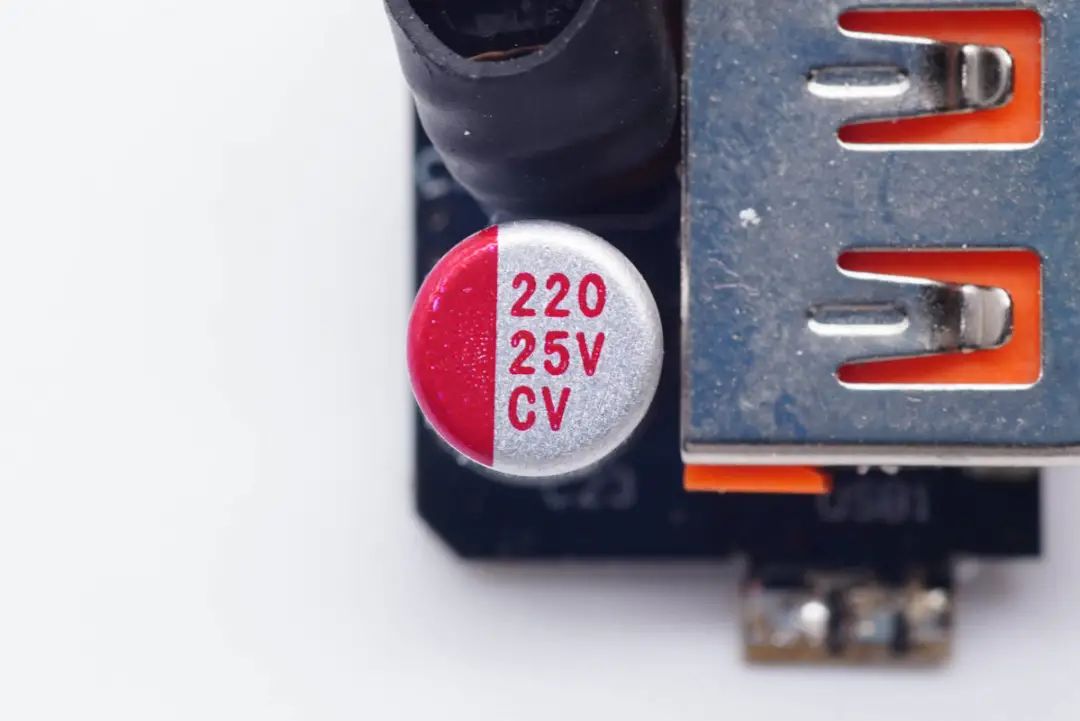

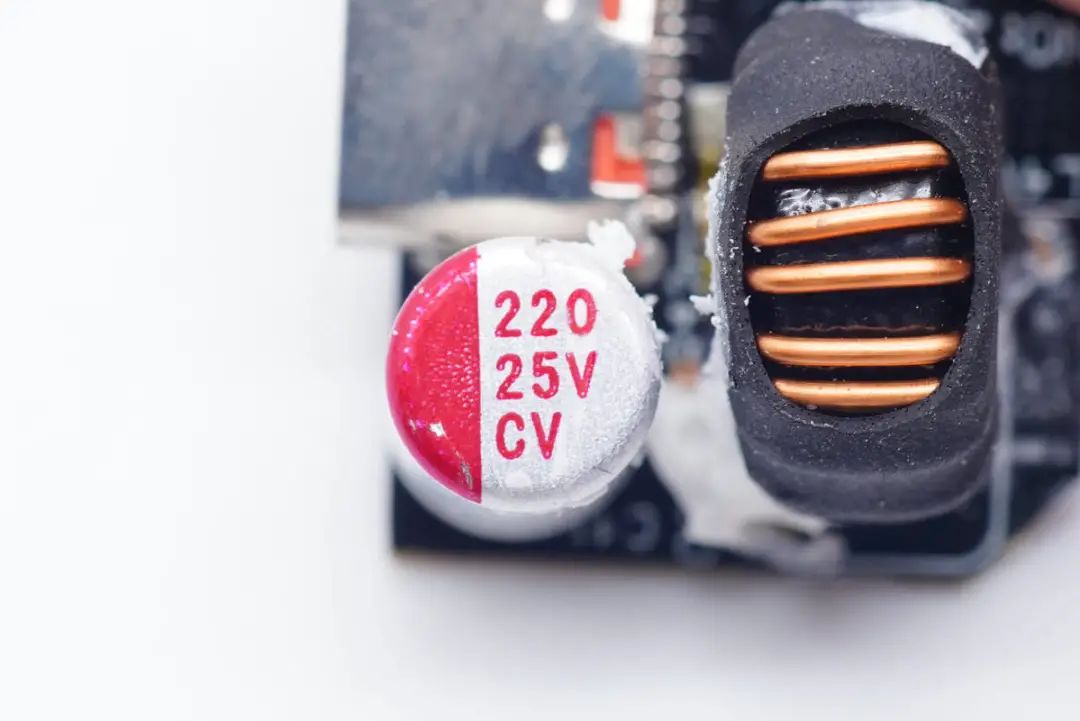

输出滤波固态电容规格为25V 220μF。

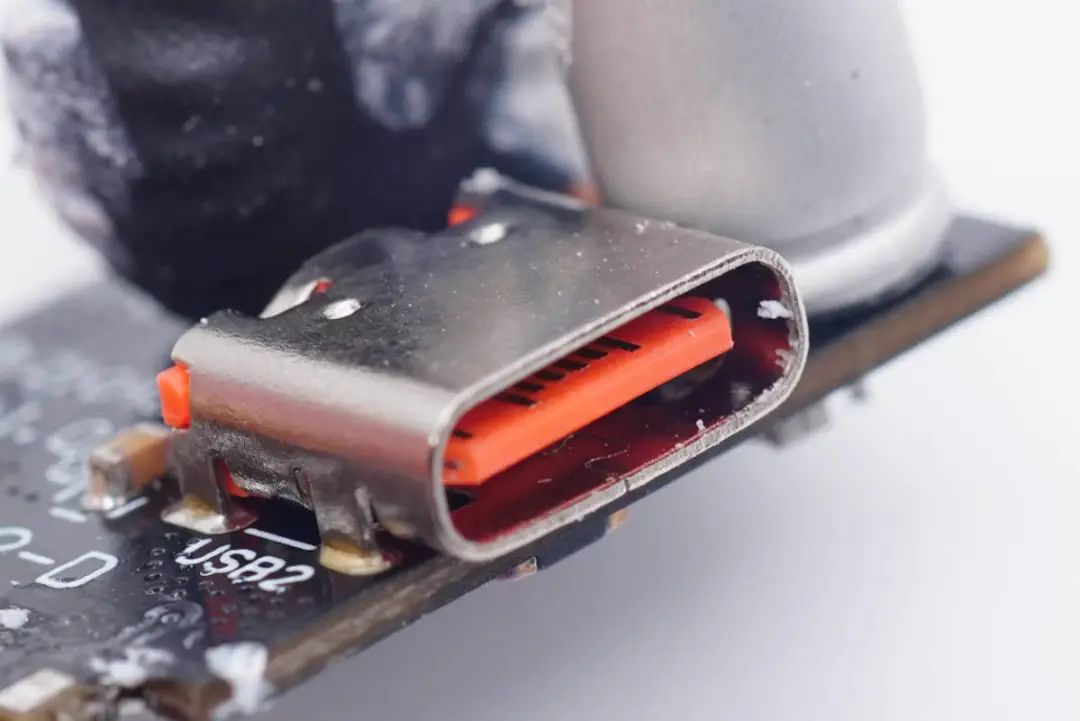

USB-C母座特写，过孔焊接。

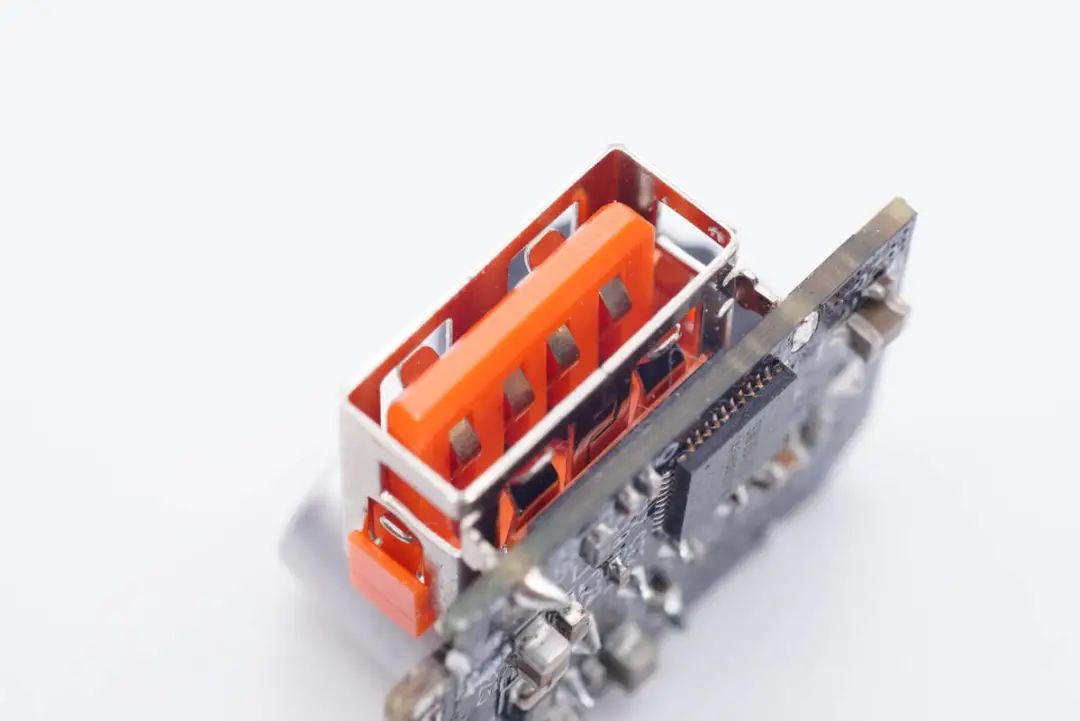

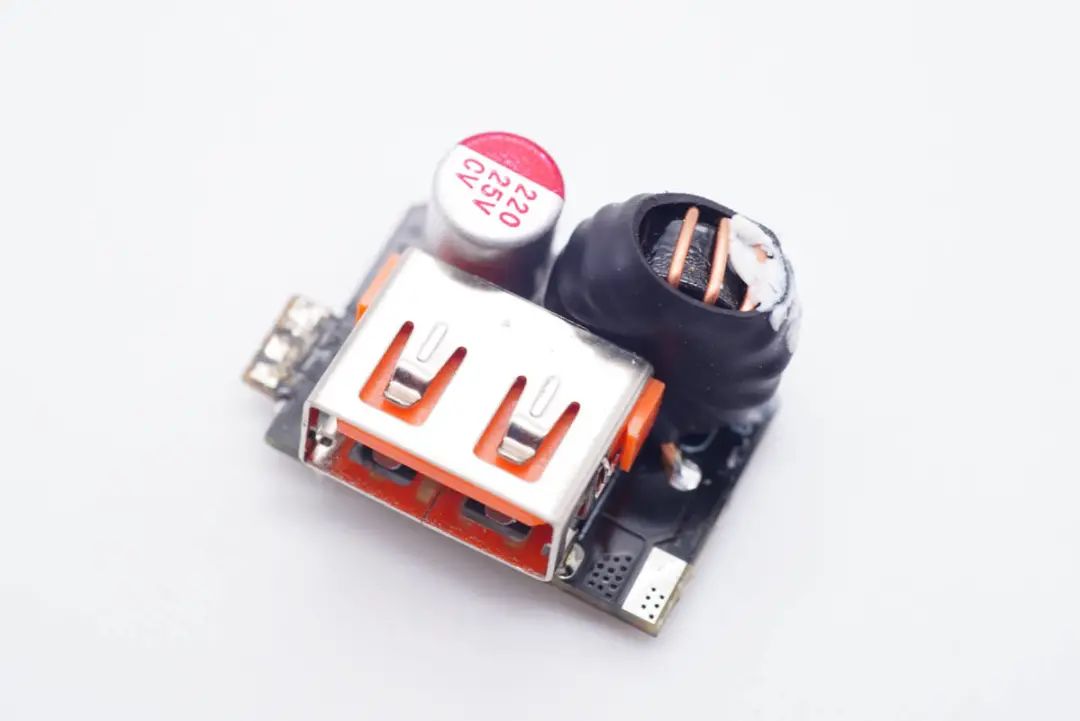

USB-A母座所在小板正面也设有降压电感和滤波电容。

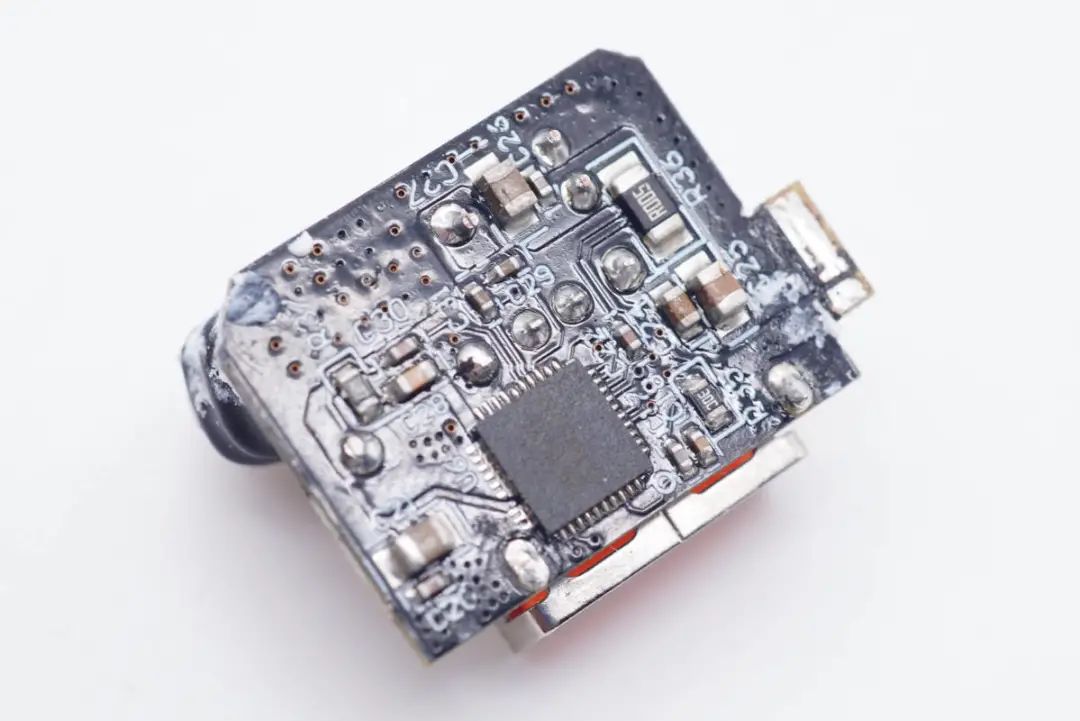

背面设有一颗降压协议IC，内置了开关管，集成度非常高。

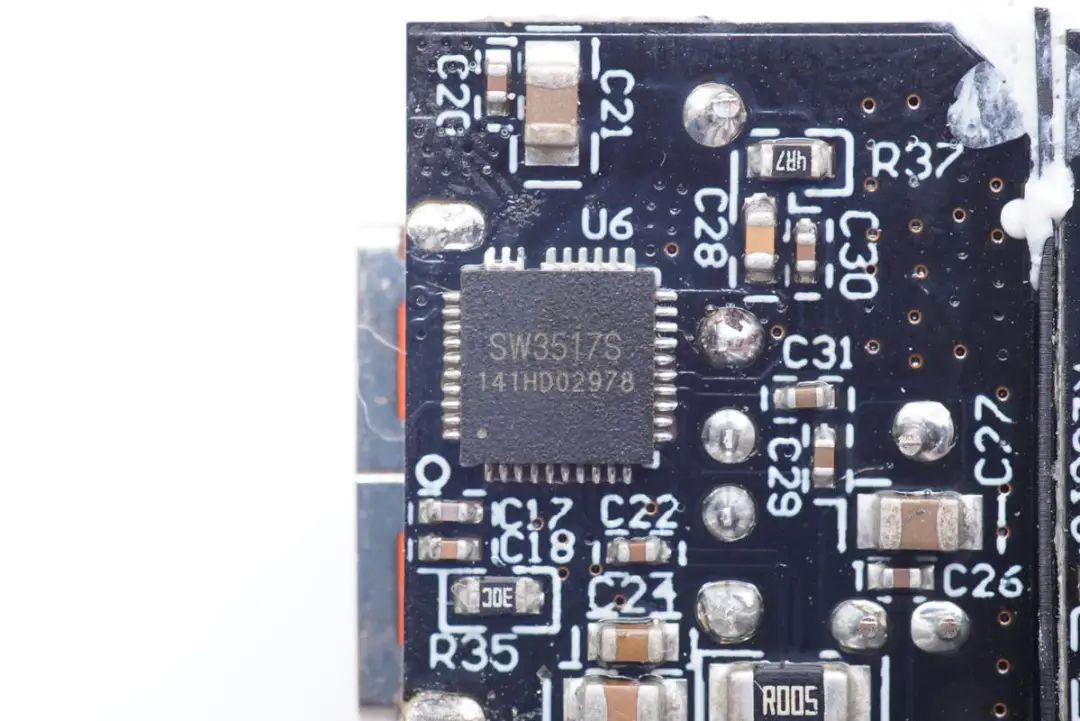

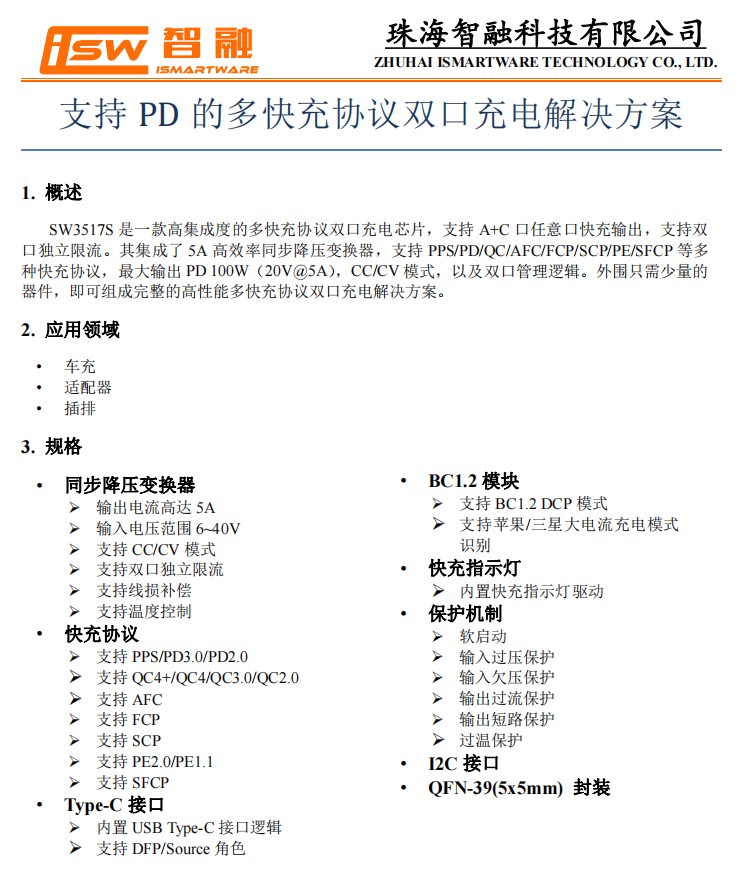

A口降压协议IC采用智融SW3517S。这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了5A高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，最大输出PD 100W（20V5A），CC/CV 模式，以及双口管理逻辑。外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
