全球知名的PCB设计工具 Cadsoft EAGLE

相信对于很多电子专业的学生和从事PCB设计有关工作的工程师来说，Cadsoft公司的EAGLE PCB设计软件算得上是一个耳熟能详的名字了。EAGLE是“Easily Applicable Graphical Layout Editor”的首字母缩写，意思是“易于使用的图形布线编辑器”。从20多年之前，总部位于德国的Cadsoft公司就已经开发了EAGLE软件包并获得了巨大的成功，特别是在欧洲市场。EAGLE从20世界90年代开始，就成为了同类软件中的畅销产品，曾经五次被一家重要的德国电子杂志评为“年度产品”。其后EAGLE在北美也取得了相当大的市场份额。2009年Cadsoft被Premier Farnell集团收购之后，开始在中国大陆推出中文版本，并由集团子公司英蓓特科技在全国范围内销售。时至今日，已经有越来越多的国内PCB设计人员使用EAGLE来进行电路设计。

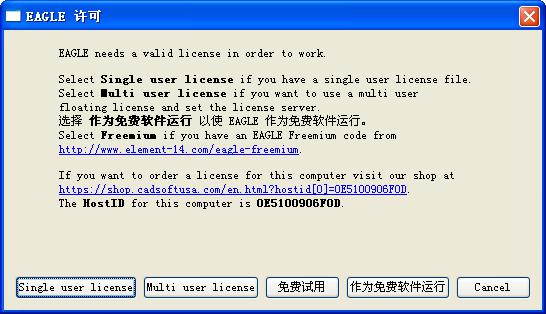

与其他PCB设计软件相比，EAGLE虽然价格低廉，体积小巧(只有几十兆)，但是并不代表功能上的落后。EAGLE主要包括四大模块，即原理图编辑器、PCB编辑器、自动布线器和元件编辑器，能够兼容Windows、Linux和Mac三个常用的操作系统。现在最新版本为第7版，共有三种授权模式，专业版、标准版和简化版。专业版自然是功能最完整的版本，价格也最高，它能够支持999张原理图页面、16个信号层、4MX4M的布线区域。而标准版支持的原理图页面为99张、4个信号层、160X100mm布线区域。最后的简化版布线区域只有100X80mm，仅支持两个信号层，而且只能包含一张原理图页面，但是让人高兴的是简化版可以免费使用。方法是直接到官方网站下载后安装，在第一次启动软件时选择“作为免费软件运行”即可，如下图：

点击上图中的第一个链接可以申请30天的免费试用期，这种有限期的试用当然比纯粹的免费简化版软件要强一些。除了布线区域和简化版相同以外，免费试用版的信号层增加到4层，原理图页面数量也从1张变成4张。具体申请方法是点击该链接后进入页面进行注册，以便获取注册码，然后单击上图中的“免费试用”，在弹出窗口中输入你得到的注册码即可。

下面让我们来看看EAGLE的四大功能模块和最新版本的新功能。

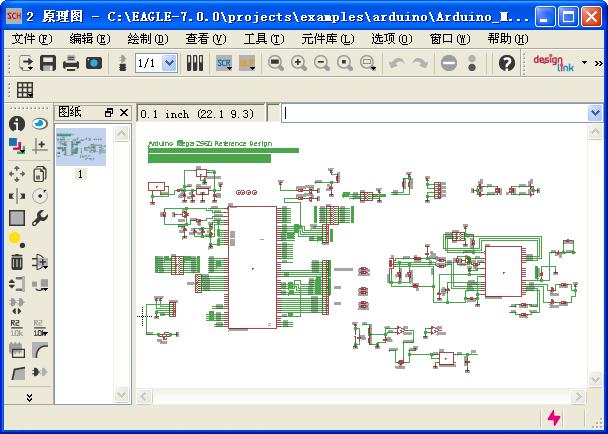

原理图编辑器具有以下特性：

ž 每个原理图最多支持999个页面

ž 通过拖拽实现原理图页面排序

ž 支持元件替换功能的同时保持原理图和PCB设计的一致性

ž 自动生成电路板

ž 电气规则检查ERC(原理图中的错误检查以及原理图与PCB设计之间的一致性检查)

ž USE库调用和ADD添加已经存在的库元件

ž Grid栅格显示与隐藏便于图形的绘制

ž Global Attribute全局属性为原理图添加整体特性

ž 命令语言完全能实现工具栏任务

ž 加载已有绘图边框或自主设计绘图边框

ž 交叉关联模式可将不同页面的连线关联起来

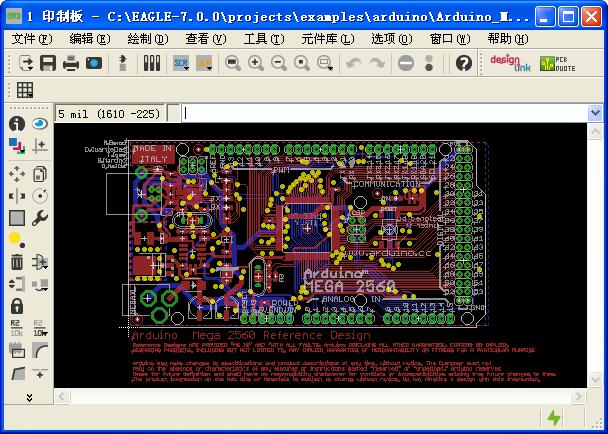

PCB编辑器特性如下：

ž 最大绘图尺寸4m x 4m(约150x 150英寸)

ž 最大分辨率0.003125微米

ž 最多支持16个信号层(支持用户自定义排序)

ž 拥有一套全新的分离库文件

ž 使用这个全套集成库函数编辑器很容易构建你自己的文件

ž 在任何情况下都可执行取消/重建功能的编辑命令

ž 在对PCB布线时支持信号线路动态计算

ž POLYGO敷铜层(接地层)

ž 针对电路板进行设计规则检查DRC(比如检查重叠、测量焊盘尺寸或线宽)

ž 支持用户自定义的、可自由编程的用户语言，用于为装配设备、测试设备、铣床生成数据文件以及生成其他数据格式的文件

ž 支持多层电路板的生成

自动布线器特性如下：

ž 使用您定义的设计规则来检查PCB设计

ž 一种在手动布线中为您提供支持的工具，也是跟随布线器的基本引擎;能够自动计算所选信号的走线

ž 可随时在手动和自动布线之间切换

ž 最多16个信号层(支持用户自定义排序)，14个电源层

ž 支持所有的SMD，Pad焊盘及盲孔和埋孔

ž 在自动布线生成后仍可编辑修改

ž PCB结构化布线，有利于布线优化设计

ž 手工布线中添加两种Fellow-me布线模式

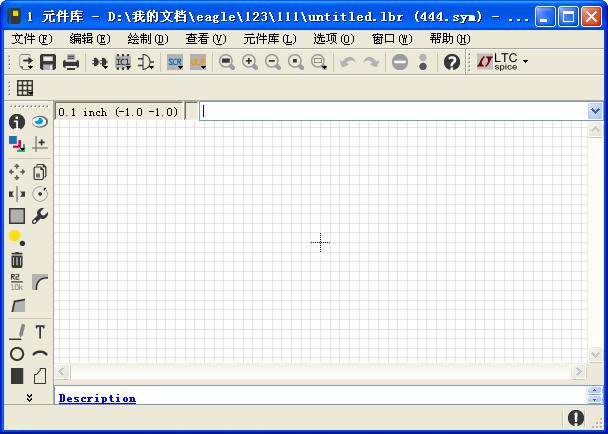

元件编辑器特性如下：

ž 用户自由编辑生成新的Package封装，Symbol原理图符号，Device元件

ž 支持Device set元件组，为同一元件添加不同的Technology技术参数和Package封装类型

ž 通过拖拽的方式复制修改已有元件生成新的元件库

EAGLE V7有哪些新功能

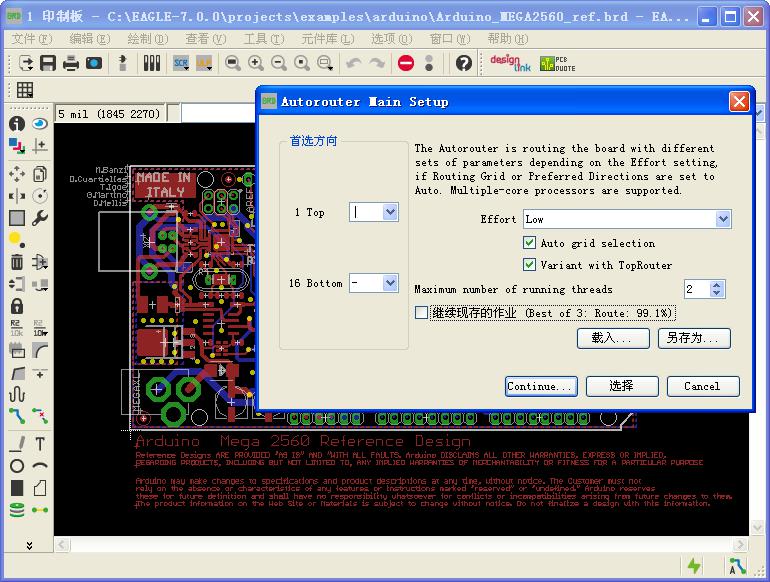

1. 更加强大的自动布线器

ž 对多线程的支持针对EAGLE对于多核心硬件的利用进行了优化，让每个布线变量同时运行在各自的处理器上。终端用户将能够从相同电路板的多个布线“配置”中进行选择，最终选出最适合于他们的设计的结果。

ž 包含了预先布线选项(TopRouter)，能够输出更具成本效率、更高效布线的PCB，而且减少了手动参与的工作量。

2. 支持分层设计

ž 支持更大、更复杂的设计

ž 允许某一设计中的某个模块用于另一个设计中，有利于设计的重复使用

ž 有助于将大型原理图设计划分成小的功能模块，从而便于分配给设计组成员

3. 支持输出IDF文件

ž 在新版EAGLE中包含了一个新的ULP程序，让用户能够导出电路板的IDF文件。该文件兼容大多数机械设计软件

4. 软件授权

ž 为用户的软件提供了更好的保护

ž 单一用户许可证的软件能够安装在最多两台设计上

ž 针对多用户许可证的管理更加容易

有了这些功能强大的模块和新特性，再加上一系列的高级功能，包括在线正方向标注、批处理命令执行脚本文件、覆铜以及加护跟随布线等等，让工程师能够加快设计流程，减少设计错误，从而加速产品上市，并且帮助EAGLE在全球建立了庞大的用户群，其中不乏3M、AT&T、BMW、Daimler、Chrysler、Hewlett、Packard和IBM等知名公司。最后值得一提的是EAGLE独家集成的DesignLink功能，通过该功能工程师能够在不退出设计环境的情况下通过点击鼠标来访问element14的海量库存，从而快捷方便地找到所需要的元器件。这一高效的功能不仅使工程师在进行设计时能够知道元器件库存信息，且工程师能够快速获取60多万种元器件的相关数据资料、产品实时报价及上市时间，最终为产品生成BOM表和总体报价，甚至完成元器件的购买，这种从设计到元件采购的一站式服务对于电子设计行业可以说是一套相当完整的解决方案，而即将在软件中集成的PCB服务更是为PCB制造提供了一条捷径，到那时就只能用“完美的方案”来形容了。
