镍镉电池的原理及充电器电路图

镍镉电池是一种直流供电电池，镍镉电池可重复500次以上的充放电，经济耐用。其内部抵制力小，既内阻很小，可快速充电，又可为负载提供大电流，而且放电时电压变化很小，是一种非常理想的直流供电电池。

镍镉电池充电器电路图一

一个镍镉电池充电器，镍氢电池，可使用电子下图。这为镍镉，镍氢电池充电器采用的是传统的电子元件。由于措施的最大充电电压 1.45 伏和较高的触发阈值约为 1.7 V，这个电压可以调整，使用电位器 P1 至 1.45 伏特的价值。TTL 控制信号输出电压分压器 R4/R5，内置恒流源晶体管 T1，它提供了目前的约 48 毫安。如果 D1 点亮，这意味着电池电压充电。

如果最大负荷达到 1.15 伏，施密特触发器的波动时，D1 熄灭(充电完成)由于低触发阈值约 0.9 伏特，每个充电周期，必须按下 S1 开关启动。对于 1.2v/1500mAh 与电流为 150mA 充电电池，R1 必须是 5.6 欧姆，R2 = 12 欧姆，T1 = 2N2904。

镍镉电池充电器电路图二

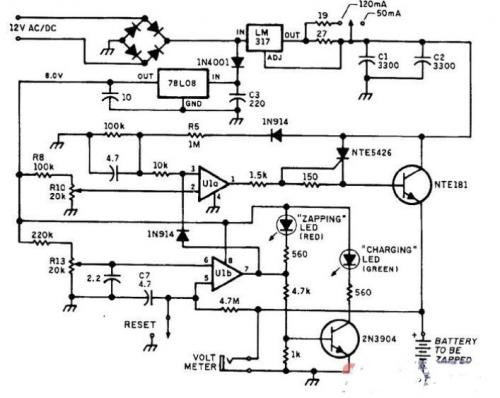

此镍镉充电器 / 除草器有一个内置充电器和除草器电路用以清除短路。该电路提供高电流脉冲来避免内部短路。

镍镉电池充电器电路图三

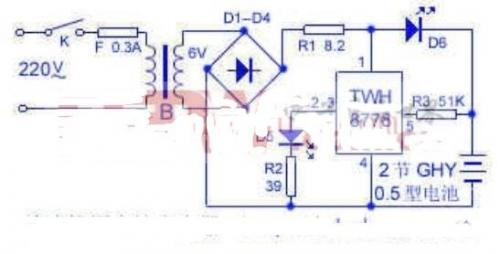

电路如下图所示，220V 市电经变压器 B 降压，D1~D4 整流后，通过 R1、D6 给两节电池充电，D6 发光表示正在充电。此时 TWH8778(它属于高速集成电子开关，可用于各种自动控制电路。它外形简单，外围电路简单，内部包含过热，过压保护电路。其内部具有过压、过流、过热保护功能，可以适合大电流的驱动开关领域应用。在一些定时器、报警器等实用电路中广泛使用)的控制端 5 脚开启电压太小，电路不导通，D3 不亮。随着充电的继续进行，电池端电压逐渐升高，5 脚电压也达到开启电压，使其输入端和输出端接通，即 D2 亮，表示电池已充足电。

镍镉电池充电器电路图四

这个镍镉电池自动充电器，具有状态指示功能。充电时发光二极管发绿光;充满后，保护电路动作，发光二极管发红光，指示电池已充满。当电池充满后，保护电路自动切断充电电流，防止过充电。故该充电嚣出可对普通锌锰电池进行充电。 、

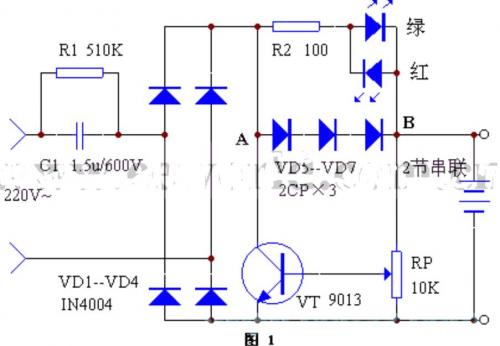

工作原理：电路原理见图 1(电容 C1、二极管 VD1-VD4 构成降压(限流)、整流电路。由于电容的内阻很大，则输出近似为恒流，经二极管 VD5-VD7 给电池充电，并在 VD5-VD7 上产生约 2.1V 的电压降使发光二极管发光(绿色)，作为充电指示。三极管 VT 和电位器 RP 组成自动保护电路。当电池充满后，VT 饱和导通，自动切断充电电流。同时 A 点电位下降至 0.5V 左右，这时，VB>VA，使红色发光二极管发光，表示充电结束。

镍镉电池充电器电路图五

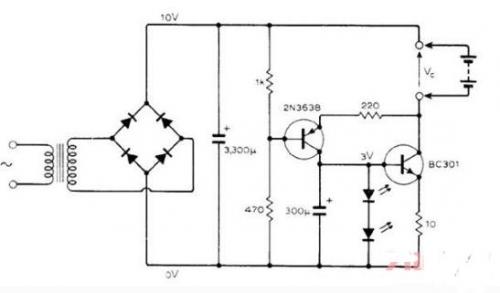

在恒定电流的系列里，给四个尺寸是 D 的电池充电，并且带有自动电压限制。BC301 晶体管作为电流源，并且带有基极电压，这个电压用 2 个 LED 稳定在大约 3V。LED 也用来显示充电状态。
