精英STM32F103开发板试用体验：+OLED屏显示功能的实现

鉴于STM32F103开发板没有配置显示屏，因此要显示一些信息除了借助串行通讯，就必须为其添加相应的显示器件了。在初步掌握GPIO口的基础上，最好是以OLED屏为显示器件。

OLED屏有多种类型，按色彩分有单色屏、双色屏及彩色屏;按接口方式分有并口屏、SPI接口屏及IIC接口屏。这里所选用的IIC接口的双色OLED屏，该显示屏在工作时只需占用2个GPIO口，所以该器件很有特色，图1是其显示效果。

图1OLED屏显示效果

在STM32F103开发板所配的光盘中，也有OLED屏显示例程但它是并口屏，并与OV7670摄像头共用同一接口，其接口的原理图如图2所示。

图2接口原理图

在IIC接口的使用方式中，我们只用到PC0和PC1，以对应OLED屏的SCL和SDA。

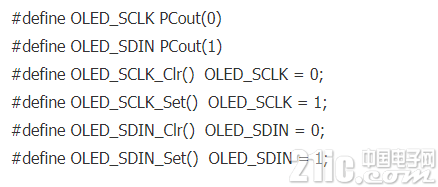

为便于高低电平信号的输出，特作如下的定义：

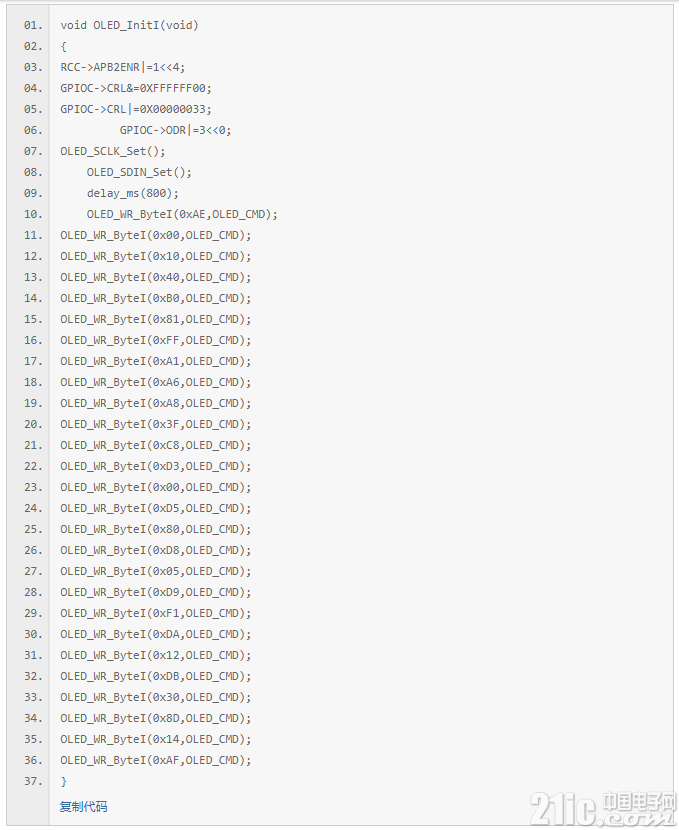

对OLED屏进行初始化的程序如下：

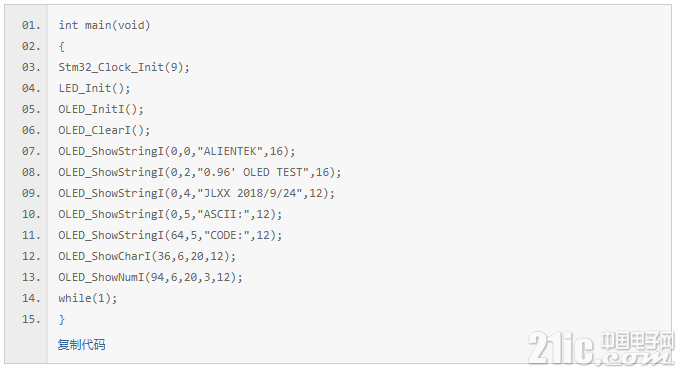

实现OLED屏显示的主程序为：

有了OLED屏的显示基础，我们就可进行RTC、A/D等方面的实验了，当然还可对TFT串口屏进行尝试以便来显示图像。
