TPYBoard开发板实现LED点阵屏心形点阵的设计

一、什么是TPYBoard开发板

TPYBoard是基于MIT许可的MicroPython的MicroPython开发板。它基于STM32F405微控制器，通过USB接口传输数据。开发板内置4个LED灯。、加速度传感器，可在3V和10V之间的电压下正常工作。 TPYBoard开发板允许用户通过Python代码轻松控制微控制器的各种外设，如LED，读取引脚电压，播放歌曲和网络其他设备。 TPYBoard开发板支持Python 3.0及以上版本的直接操作，支持重力加速度传感器，支持数百种外围设备，并支持SWD编程固件。零基础也可以灵活掌握单片机技术!

二、利用TPYBoard完成心形点阵

1、具体要求

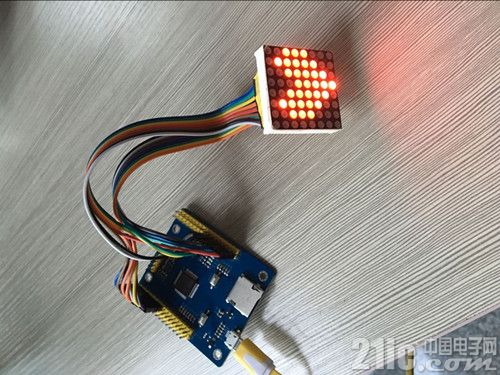

通过TPYBoardv10x开发板连接红色8x8LED点阵屏，实现心形图案的显示。

2、所需器件

TYBoard开发板 一块

USB数据线 一根

红色8x8LED点阵屏 一个

杜邦线 若干

3、8x8点阵屏介绍





点阵后面有两排针脚，一排以1开头，即1-8针脚，一排以9开头(8针脚的正对面的针脚)，即9-16针脚，上图中圆圈内的数字即为针脚的对应序号。ROW 1对应的针脚就是9。当某ROW 的针脚为高电平，某COL的针脚为低电平时候，它们交叉点的LED就会被点亮。 为了方便操作行和列，我们可以将ROW的8个引脚接到我们TPYBoard v102的X1-X8，COL的8个引脚接到我们TPYBoard v102的Y1-Y8。这样我们通过控制X引脚和Y引脚的高低电平就可以控制每一个LED的亮与不亮，这样就可以设计想显示的任何字符和图形，快来试试吧。

三、制作主要过程



[!--empirenews.page--]



4、制作流程

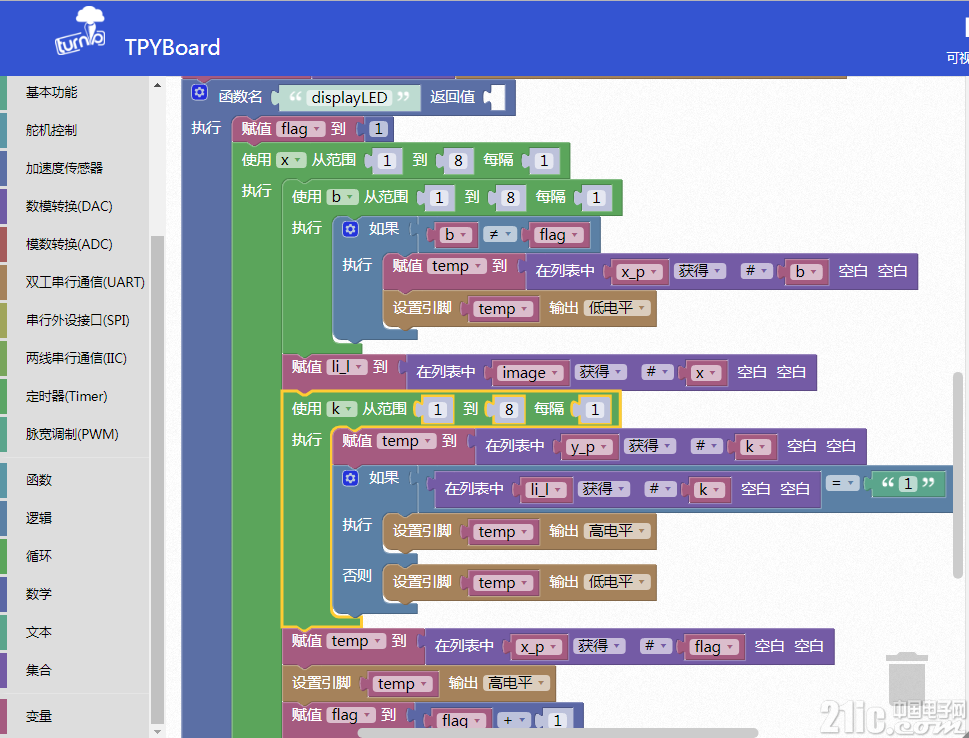

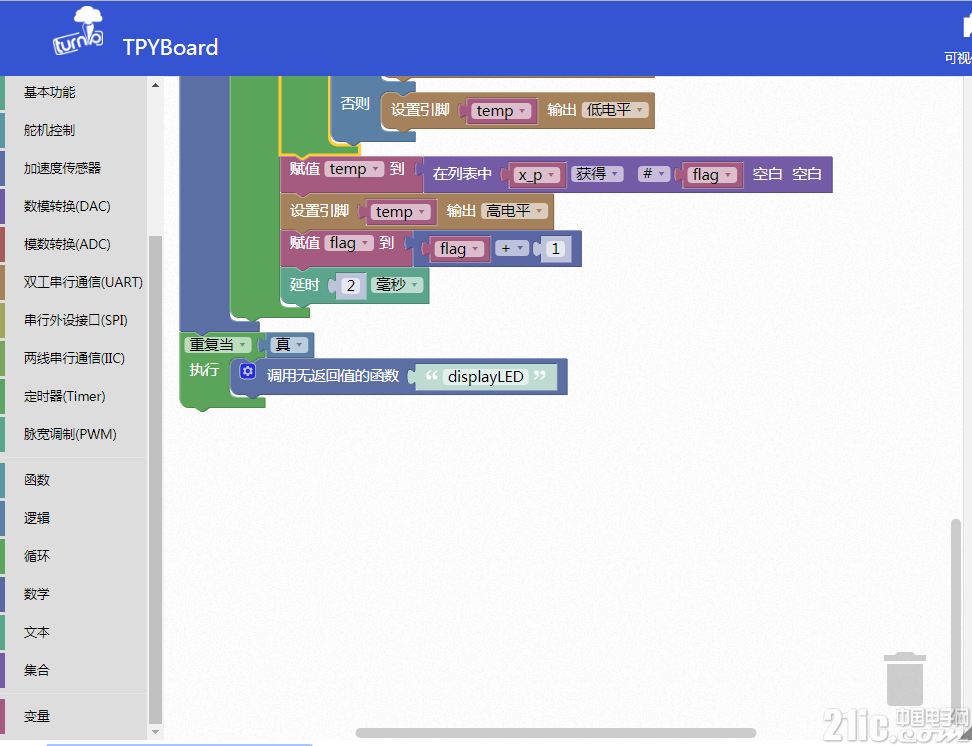

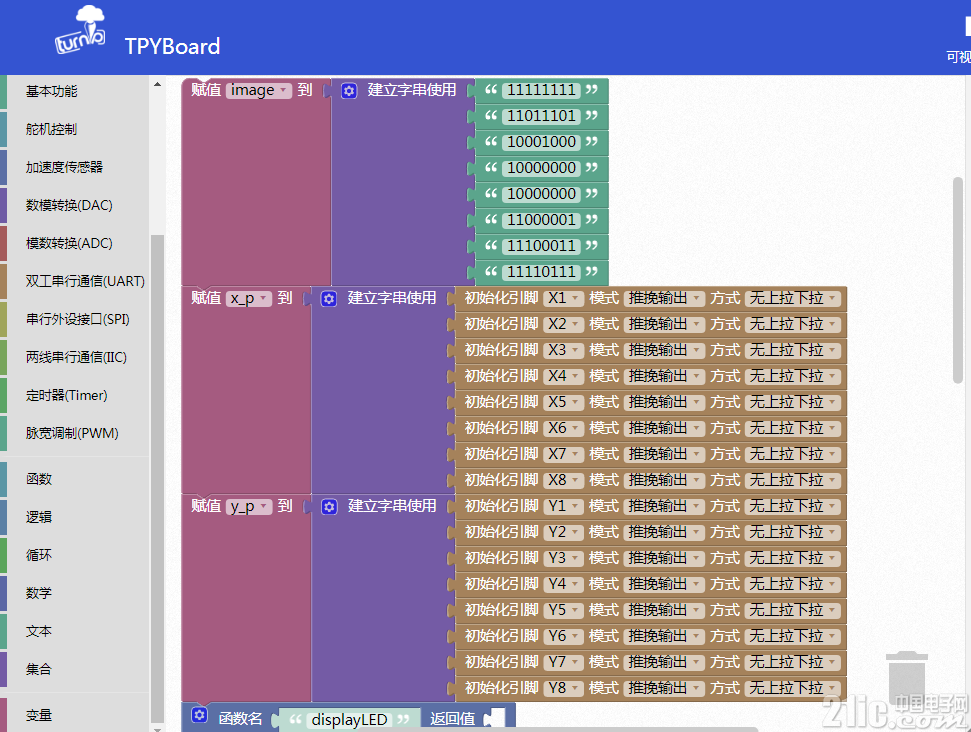

图形代码：
