LED电源的结温保护

生活中最常见的灯就是LED灯，但是很少有人知道LED灯需要LED驱动器，基于结温保护的LED驱动电路关键在于结温检测和如何保护。根据上述结温与LED正向电压的关系，测量LED光源的正向电压即可确定结温，但一般LED恒流驱动电路的纹波较大，为避免误保护，检测电路必须要对测量值进行滤波。下面小编带领大家来了解LED驱动器的相关知识。

另一方面，当结温超过设定值时的保护措施，如能使光源降低功率工作，整个灯具降级运行，是较为合理的方案。采用带模拟输入的低功耗的单片机，可以对检测数据进行数字滤波，并通过PWM输出控制驱动调节LED光源功率，可简化检测电路和控制电路的设计。

Microchip公司PIC12F675具有可编程的4通道模拟量输入、10位分辨率模数转换的低功耗在线可编程的单片机，其内置看门狗、4MHz振荡器、128字节EEPROM,单字节指令系统，8脚封装。是一款简单实用的、性价比较高的单片机。将LED光源的正向电压经取样后接入PIC12F675的模拟输入端，经AD转换、去除粗大误差、取多个数据的均值作为结温判断依据，输出PWM信号对恒流驱动芯片进行控制，以达到调节输出功率的效果。

此外，根据测量值还可以进行开路判断，从而也简化了开路保护电路。

仍以光源部分由4并6串中功率LED芯片组成的筒灯为例，设计恒流值为600mA,结温保护点为80℃左右，根据式(1)得出其光源电压保护点为18.68V,即光源两端的电压低于18.68V时，LED结温会超过80℃，此时驱动应采取保护措施。由LM3404和PIC12F675组成的基于结温保护的LED电源电路原理图如图7所示。

图7 基于结温保护的LED电源电原理图

原理图中，CX1、L1、L2组成输入EMC滤波电路，经AC/DC转换输出24V直流，如为电池供电的应急照明、太阳能照明、及车载照明等应用时，则该部分省略。R1、LM3404、C4、D1、L3、R7组成典型的恒流驱动电路，对于4并6串的LED中功率芯片组成的光源模块，取样电阻为0.39Ω。R2、R3、R4与LM431组成稳压电路，为PIC12F675提供稳定的5V电源和内部AD转换的电压基准。

LM3404的输出经R5、R6分压后输入PIC12F675的模拟端口AN2,PIC12F675经内部AD转换、计算获取LED光源的正向电压，根据设定值程序产生PWM信号，通过GP4引脚接入LM3404的DIM端对其输出功率进行调整。

PIC12F675初始设置GP4输出高电平，如测得LED正向电压在合理范围内，则维持高电平输出使LM3404正常工作;如LED正向电压逐渐变低并低于设定值18.68V,则在GP4引脚输出PWM信号，其占空比可依次降低，直至LED正向电压低于设定值。当测得LED正向电压很高时可判定输出开路， PIC12F675可输出低电平关闭LM3404的输出。

需要指出的是，输出电压取样包含了用于LM3404恒流控制的电流取样电压约0.23V,在PIC12F675的计算程序中应予以调整。

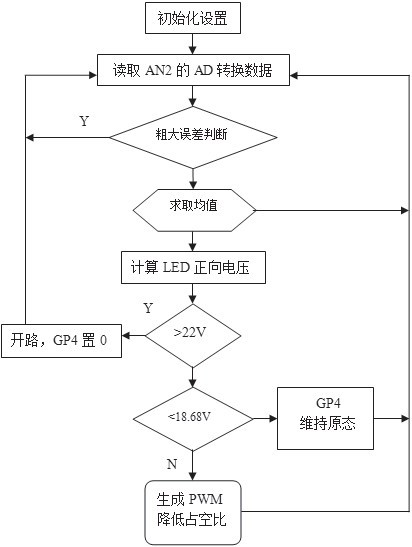

PIC12F675的程序框图见图8.

图8 单片机程序框图

以上就是LED驱动的相关技术知识，如果要从事相关行业，需要设计人员有雄厚的知识储备，还需要积累大量的项目开发经验。
