1、开关恒流源

采用变压器将高压变为低压，并进行整流滤波，以便输出稳定的低压直流电。开关恒流源又分隔离式电源和非隔离式电源，隔离是指输出高低电压隔离，安全性非常高，所以对外壳绝缘性要求不高。非隔离安全性稍差，但成本也相对低，传统节能灯就是采用非隔离电源，采用绝缘塑料外壳防护。开关电源的安全性相对较高(一般是输出低压)，性能稳定，缺点是电路复杂、价格较高。开关电源技术成熟，性能稳定，是目前LED照明的主流电源。

图1：开关恒流隔离式日光灯管电源

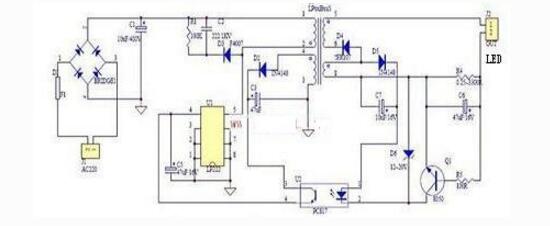

图2：开关恒流隔离电源原理图

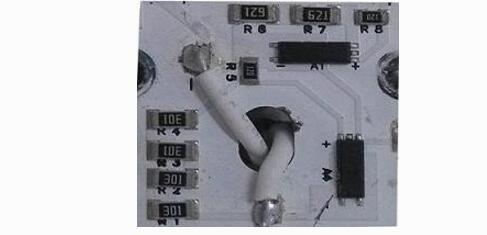

图3：开关恒流源电源

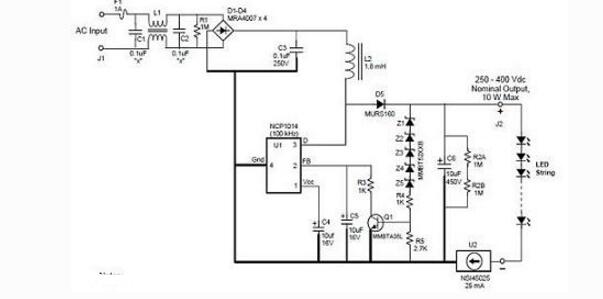

图4：开关恒流非隔离电源原理图

2、线性IC电源

采用一个IC或多个IC来分配电压，电子元器件种类少，功率因数、电源效率非常高，不需要电解电容，寿命长，成本低。缺点是输出高压非隔离，有频闪，要求外壳做好防触电隔离保护。市面上宣称无(去)电解电容，超长寿命的，均是采用线性IC电源。IC驱电源具有高可靠性，高效率低成本优势，是未来理想的LED驱动电源。

图5：线性IC电源

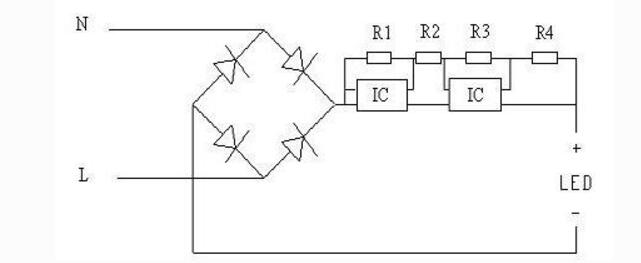

图6：线性IC电源原理图

3、阻容降压电源

采用一个电容通过其充放电来提供驱动电流，电路简单，成本低，但性能差，稳定性差，在电网电压波动时及容易烧坏LED，同时输出高压非隔离，要求绝缘防护外壳。功率因数低，寿命短，一般只适于经济型小功率产品(5W以内)。功率高的产品，输出电流大，电容不能提供大电流，否则容易烧坏，另外国家对高功率灯具的功率因数有要求，即7W以上的功率因数要求大于0.7，但是阻容降压电源远远达不到(一般在0.2-0.3之间)，所以高功率产品不宜采用阻容降压电源。市场上，要求不高的低端型的产品，几乎全部是采用阻容降压电源，另外，一些高功率的便宜的低端产品，也是采用阻容降压电源。

 图7：阻容降压电源

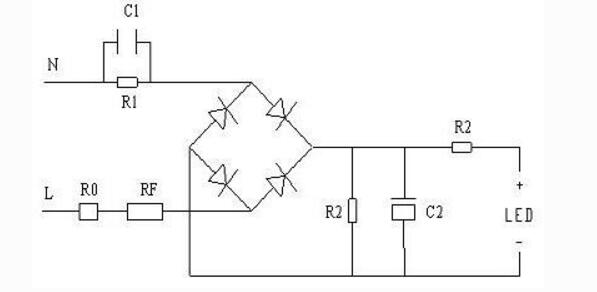

图8：阻容降压电源原理图

几种电源成本性能比较

以3W小球泡和16W日光灯管为例，各种电源成本比较：

各类电源性能之比较：

在中高端市场，开关恒流非隔离电源仍是市场的主流电源，厂家一般会在结构设计上进行防高压隔离。而在低端市场，大部份厂家是采用阻容降压电源，也有部分厂家采用线性IC电源(要求厂家有一定的设计能力)。

采用不同的电源，产品的性能及价格是不一样的，我们应该根据不同的市场选用不同的产品。
