有关led驱动电源电路图的设计方案

在目前的LED的电源驱动器中，必须使用电解电容，小型的电解电容寿命只能达到几千小时。但使用专利IC的驱动器，完全不需要使用电解电容，寿命达到4万小时以上，是原来led驱动器的10倍，而且专利IC驱动器的尺寸小，只有原来面积的四分之一，可轻易的放进LED灯泡内，不必改变原来灯泡的形状，让设计更加简单化，也更能让用户接受和喜爱。

LED驱动电源的效率越高，则越能发挥LED高光效，节能的优势。同时高开关工作频率，高效率使得整个LED驱动电源容易安装在设计紧凑的LED灯具中。高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。

LED驱动电源电路图和其他用电器电源电路一样，如，采用开关电源电路，可以让负载得到质量很好的直流电源，但是电路图，不方便制作，下面给大家介绍两种简易电路，专用于LED驱动电源电路图中，LED驱动电源电路中的元器件也很少，方便制作，元器件参数在电路中，供参考。第一种，LED驱动电源电路图如下：

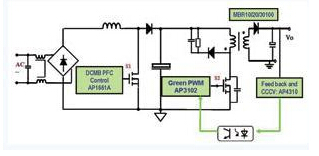

而另一种，基于AP1661+AP3102的LED驱动电路原理图，如下图所示:

在上图第二种led驱动电源电路图中：该电路采用的是Boost PFC+Flyback两级拓扑结构，控制芯片采用PFC控制芯片AP1661，PWM控制芯片AP3102和副边恒流控制芯片AP4310。该led驱动电源电路图方案优点是输入/输出电容小，输出纹波小，隔离输出，功率因数高，电流精度控制在2%以内，可靠性高。
