长寿命LED驱动电路设计方案

输出电路的设计

1.输出整流二极管的选择输出整流二极管D4的选择标准：额定电压应大于1.5倍的输入电压，额定电流应当大于2倍的输出电流，反向恢复时间小于100ns.综上所述，D4选择为MB220,其参数为：200mA,100V,trr=50ns.

2.输出电容的选择

如图6所示，C9和C10是输出滤波电容，由于输出负载是LED串，根据LED的伏安特性，LED正向导通电压的较小的波动，都会导致LED导通电流较大的变动，因此要控制输出的纹波电压，而且在控制环节采用电流补偿和提高开关频率的技术，使得在不增大纹波电压的情况下适当的减小输出电容值，因此这里选用的是四个22nF/50V的电解电容并联。

3.稳压管的选择

如图6所示，D 5为输出电路中的稳压管，因为当开关关断的瞬间将会有反向电流流过IPD,这种反向电流将会导致器件损坏，所以应在输出电路中添加稳压管。使用的稳压管应达到指标：I D>2?Io=2×0.68=1.36A,UD>Uo=27V,反向恢复时间trr<100ns.考虑裕量，所以本设计采用的器件为MB220,其设计的参数为：2A/43V/50ns.,.

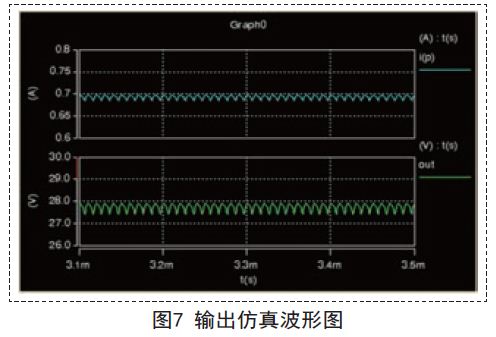

如图7 所示， 负载的电流波形图为i(p)，负载的输出电压波形图为out,从图中可以看出，输出电压稳定在27.8V,输出电流稳定在0.68A.
