10W以下功率LED灯应用方案

生活中最常见的灯就是LED灯，但是很少有人知道LED灯需要LED驱动器，目前10W以下功率LED应用广泛，众多一体式产品面世，即LED驱动电源与LED灯整合在一个灯具中，方便了用户直接使用。典型的灯具规格有GU10、E27、PAR30等。下面小编带领大家来了解LED驱动器的相关知识。

针对这一应用，我们设计了如下方案(见图1)





图1 基于AP3766的LED驱动电路原理图

该方案特点如下：

1. 基于最新的LED专用驱动芯片AP3766，采用原边控制方式，无须光耦和副边电流控制电路，实现隔离恒流输出，电路结构简单。通过电阻R5检测原边电流，控制原边电流峰值恒定，同时控制开关占空比，保持输出二极管D1的导通时间和整个开关周期时间比例恒定，实现了输出电流的恒定。

2. AP3766采用专有的“亚微安启动电流”技术，仅需0.6μA的启动电流，因此降低了启动电阻R1和R2上的功耗，提高了系统效率。典型5W应用效率大于80%，空载功耗小于30mW。

3. AP3766采用恒流收紧技术实现垂直的恒流特性，恒流精度高。

4. 电路元件数量少，AP3766采用SOT-23-5封装，体积小，整个电路可以安装在常用规格灯杯中。

5. 安全可靠，隔离输出，具有输出开路保护、过压保护及短路保护功能。

6. 功率开关管采用三极管，省去了高压场效应管，系统成本低。

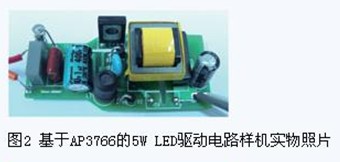

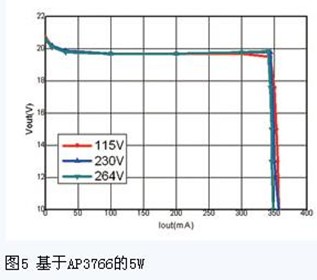

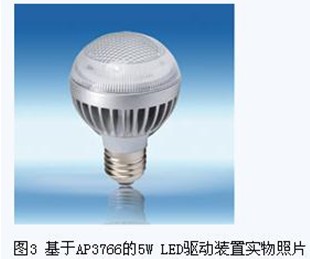

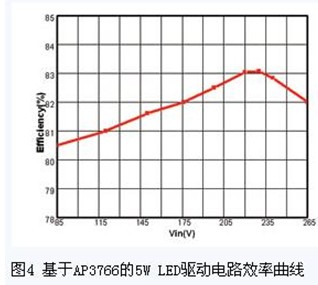

图2为该方案的5W应用电路样机实物照片。图3是基于AP3766的5W LED驱动装置实物照片。图4为基于AP3766的5W LED驱动电路满载效率随交流输入电压变化曲线。图5为基于AP3766的5W LED驱动电路满载输出IV特性曲线。

















以上就是小编整理的关于LED驱动器的相关知识，小编能力有限，但是在每次设计之后会继续分享设计感受。
