60～150W大功率LED路灯应用方案

生活中最常见的灯就是LED灯，但是很少有人知道LED灯需要LED驱动器，在户外照明部分，中国每年路灯市场需求量都在2000万盏以上，中国城市改造、城镇建设、住宅建设及道路建设对于大功率、高亮度、节能的LED路灯产品的市场需求是极其庞大的。下面小编带领大家来了解LED驱动器的相关知识。

在更大功率应用条件下，单级PFC电路难以同时兼顾PFC预调整和反激电路输出恒流调整性能，这时需要采用两级电路架构实现这一目标。因此，有新推出的PFC+PWM 两级架构电路拓扑方案，该方案电路原理图如图9所示。

图9 基于AP1661+AP3102的LED驱动电路原理图

该电路采用Boost PFC+Flyback两级拓扑结构，控制芯片采用PFC控制芯片AP1661，PWM控制芯片AP3102和副边恒流控制芯片AP4310。该电路方案优点是输入/输出电容小，输出纹波小，隔离输出，功率因数高，电流精度控制在2%以内，可靠性高。图10为该方案的90W应用电路样机实物照片。图11为应用该方案大功率LED路灯灯具照片。

图11 大功率LED路灯灯具照片

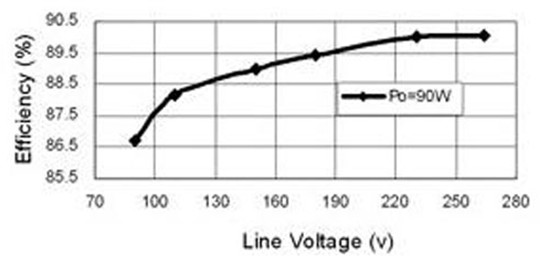

图12 90W LED电源满载效率曲线

以上就是LED驱动的相关技术知识，如果要从事相关行业，需要设计人员有雄厚的知识储备，还需要积累大量的项目开发经验。
