高效率驱动电源的I-V特性

生活中最常见的灯就是LED灯，但是很少有人知道LED灯需要LED驱动器，随着led生产成本下降，越来越多应用开始采用这类组件，包括手持装置、汽车电子和建筑照明等。LED拥有高可靠性、良好效率和超快响应速度，所以很适合作为照明光源。虽然白炽灯泡的成本很低，更换费用却可能很昂贵。街灯就是很好的例子，更换一个故障灯泡往往需要出动多位人员和一辆卡车。也因为如此，尽管LED和白炽灯泡的效率大致相等，许多街灯却采用可靠性更高且更省电的LED。下面小编带领大家来了解LED驱动器的相关知识。

白炽灯虽能发出连续光谱，却常用于交通号志等只需绿光、红光和黄光的场合。这类应用须在白炽灯外加装一个特定颜色的滤片，但它会造成六成的光能浪费。LED则能产生特定颜色的光，而且只要接通电源即可立即发亮，不像白炽灯需要200ms的反应时间，因此汽车产业早就将LED用于车灯。另外，DLP视讯应用也以LED作为光源，利用高速开关的LED取代原有机械组件。

LED的I-V特性

图1是典型InGaAlP LED的正向电压特性。LED电路模型可表示为一个电压源串联一个电阻，这个简单模型与实际测量结果很吻合。电压源为负温度系数，因此正向电压会随着接面温度升高而下降。InGaAlP LED(黄色与琥珀红)的温度系数在-3.0～-5.2mV/K之间，InGaN LED(蓝、绿和白色)则介于-3.6～-5.2mV/K之间。负温度系数是造成LED很难并联的原因之一，因为越热的组件会汲取越多的电流，越多的电流又会让它的温度进一步升高，最后就变成热失控。

图1：以电压源和串联电阻作为LED电路模型后得到的I-V特性曲线

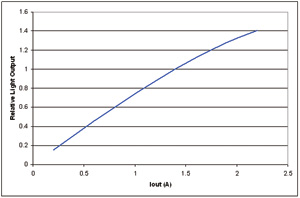

图2是输出光强度(光通量)与操作电流的关系，可以看出输出光强度与二极管电流的关系很密切，只要改变正向电流就能调整LED的亮度。另外，这条曲线在电流较小时很像是一条直线，但其斜率在电流升高时会变得较小。这表示当电流较小时，只要二极管电流加倍就会让输出光强度加倍。电流较大时则非如此，此时电流加倍只会让输出光强度提高八成。这项特性对LED很重要，因为它是由交换式电源所驱动，所以可能会遇到很大的纹波电流。其实电源供应的成本在某种程度上就是由所允许的电流决定：纹波电流越大，电源供应的成本就越低，只不过LED的输出光强度也会受到影响。

图2：LED效率在电流超过1A后开始下降

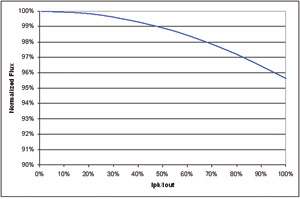

图3是把三角纹波电流加到直流输出电流后，输出光强度减少的情形。由于纹波电流的频率在多数情形下都远超过人眼所能分辨的80Hz，再加上人眼对光强度的反应又呈现指数关系，只要光强度减少不超过20%就不会被发现，因此就算LED电流的纹波很大，光强度也不会明显减弱。

图3：纹波电流造成LED输出光强度略为下降

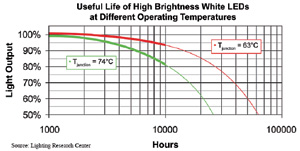

纹波电流还会增加LED耗电量，造成接面温度上升，并对LED的使用寿命产生很大影响。图4显示LED输出光强度与时间及接面温度的关系。我们设定80%的输出光强度为LED的使用寿命，则从图4中可看出，当温度从74℃降至63℃时，LED使用寿命会从10 000小时增加为25 000小时。

图4：接面温度升高会缩短LED的使用寿命

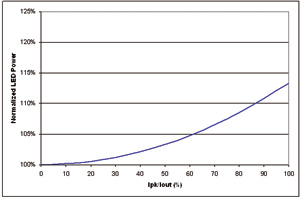

图5是纹波电流造成LED功耗增加的情形。由于纹波频率比LED的热时间常数高，因此就算纹波电流很大 (以及峰值功耗很大)也不会影响峰值接面温度——这个温度主要是由平均功耗决定。LED的大部份电压降就像是一个电压源，所以电流波形不会对功耗造成影响。然而电压降中仍会有某些电阻分量，这部份的功耗等于电阻值乘以均方根电流的平方。

图5：纹波电流导致LED耗电增加

从图5还能发现就算纹波电流很高，也不会对LED功耗造成太大影响。举例来说，当纹波电流达到输出电流的一半时，耗电量只会增加不到5%。但若纹波电流远远超出这个水平，设计人员就必须减少电源提供的直流电流，避免接面温度升高而影响组件寿命。一个简单的经验法则是：接面温度每降低10℃，半导体组件寿命就会延长一倍。另外，多数设计由于受到电感的限制，都会尽量降低纹波电流，因为大部分电感只能应付20%以下的Ipk/Iout纹波电流比。
