滞环控制的LED驱动设计实验

关键点波形测试

在上述分析的基础上，设计了实验电路进行验证，电路参数为：RS取0.5 Ω，电感L的值为220 μH,续流二极管为SS34,开关MOS管选用IRFR024,电流检测器采用LM358通用运放，比较器选用LM393,与非门用74HC00,MOS 驱动选用UCC27524D,R1=R2=4.7 kΩ，R3=R4=47 kΩ，R7=500 Ω，R6采用3个200 Ω电阻并联，R5=910 Ω.

图3(a)所示为实验电路占空比较大时，通过LED电流iRS 与MOS 管门极电压VGS 波形图.图3(b)为占空比较小时，通过LED电流iRS与MOS管门极电压VGS波形图.通道1为电流探头测得通过LED的电流波形，通道2为MOS管门极电压VGS波形.

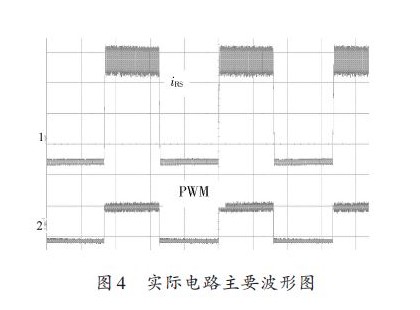

由图3(a).图3(b)可知iRS 电压在一个最大值与最小值之间滞环变化，VGS 从最大占空比与最小占空比之间变化.该图形表明，该滞环电路能稳定iRS平均电压，即稳定输出电流Iled.且占空比变化范围大，能适应大范围输入电压变化或输出负载变化的场合.图4为调光信号占空比为0.5时的电路的工作波形图，通道1的波形为加入调光信号后输出的电流波形图.通道2为频率300 Hz 脉宽从1%~99%可调的PWM 数字调光信号.
