基于MIC3203的驱动设计

来源:yangliu发布时间:2019-07-2672浏览

生活中最常见的灯就是LED灯，但是很少有人知道LED灯需要LED驱动器，MicrEL公司的MIC3203是一款迟滞型降压、恒流、高亮度LED(HB led)驱动器，可以为内部/外部照明、建筑物及周边照明、LED灯以及其他通用照明应用提供理想的解决方案。下面小编带领大家来了解LED驱动器的相关知识。

MIC3203非常适合需要宽电压输入范围的照明应用。

在负载瞬变和PWM调光过程中，迟滞控制可以提供良好的电源抑制和快速响应。高变电流检测和片上电流检测放大器传输LED电流的精度为±5%。利用外部高边电流检测电阻设定输出电流。

MIC3203具有专用的PWM输入，能够实现宽范围的脉冲调光。最高1.5MHz的高频开关可实现最少的外部组件，使空间和成本最小化。MIC3203具有频率抖动特性，可用于EMI控制。

MIC3203的工作结温范围为-40℃到+125℃，采用8引脚SOIC封装。

MIC3203主要特性

·4.5V到42V输入电压范围

·高效率(>90%)

·±5%电流精度

·MIC3203：低EMI时激活抖动

·MIC3203-1：抖动失效

·高边电流检测

·专用的调光控制输入

·迟滞控制(无需补偿)

·最高1.5MHz的开关频率

·可调节的LED恒流

·过温度保护

·-40℃到+125℃的结温范围

MIC3203 应用

·建筑物、工业和周边照明

·LED灯

·指示灯和应急灯

·街灯

·槽型发光字

·12V照明系统(MR-16灯、橱柜内照明、花园/路径照明)

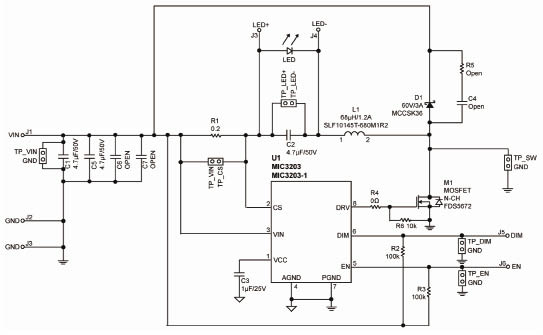

MIC3203/MIC3203-1评估板

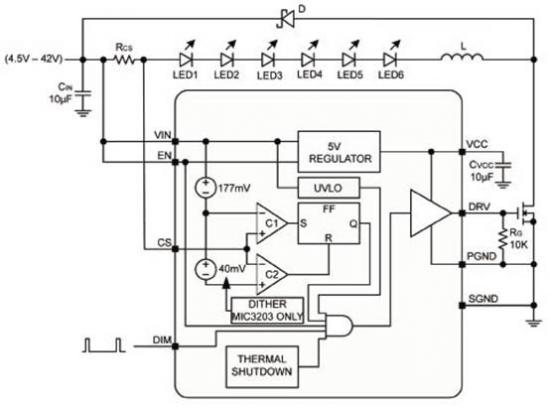

该评估板能够利用1A的LED电流对MIC3203/MIC3203-1进行评估。评估板的一边带有所有的组件，能够很容易地进行测试。该器件的输入电压范围为4.5V到42V，能够控制外部电源MOSFET来驱动高电流LED。当输入电压接近并超过UVLO阈值时，如果EN引脚和DIM引脚的电压很高，将调节内部5V的VCC并开启集成的MOSFET。感应电流线性增大。当CS引脚电压达到和VIN相关的VCS(MAX)时，外部MOSFET将被关掉，肖特基二极管开始接管并将电流返回到VIN。然后，流经电感和LED的电流开始衰减。当CS引脚达到VCS(MIN)时，外部MOSFET被开启，如此反复。由于这一控制方案不需要回路补偿，因此非常容易进行设计，也可以避免安装过程中出现问题。

要求

该评估板需要一个独立的实验(后备)电源，输入电压可在4.2V到45V的范围内进行调节，至少提供1A的电流。负载可以是有源(电子负载)的，也可以是无源(LED)的，能够消耗最大负载功率，并保持与表面联通的理想值小于 70℃。
