基于SN3910的驱动芯片

LED在生活中处处可见，有显示屏的，也有照明的，但是有很多人不知道LED灯需要LED驱动器来驱动，而驱动器里面需要驱动芯片，下面来介绍基于SN3910的驱动芯片的相关知识。

一、SN3910性能特点

SN3910是一款峰值电流检测降压型LED驱动器，工作在恒定关断时间模式。它允许电压源范围从DC8-45V或AC110V/220V驱动高亮度LED。

SN3910可以根据PWM信号调整led亮度，可以接受的PWM控制信号占空比为0～100%。它还包括一个50-240mV线性调光输入，可用于LED电流线性调整和温度补偿。

SN3910采用峰值电流模式控制，该控制器不需要任何环路补偿，即能取得良好的输出电流调节。PWM调光的反应时间由电感电流的上升和下降速率决定的，从而有非常短的上升和下降时间。

二、SN3910典型应用电路

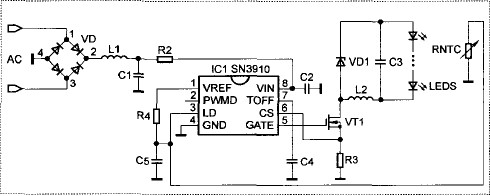

图1 SN3910典型应用电路

三、SN3910 3W 350mA电源设计

图2 SN3910 3W 350mA电源设计

以上就是LED驱动芯片的相关技术知识，如果要从事相关行业，需要设计人员有雄厚的知识储备，还需要积累大量的项目开发经验。
