LED电源的保护电路设计

繁华的城市离不开LED灯的装饰，相信大家都见过LED，它的身影已经出现在了我们的生活的各个地方，也照亮着我们的生活。在LED电源的保护电路设计过程中，过压保护电路的设置是必不可少的，能够有效的保障整个电源系统的正常运行。在今天的文章中，我们将会就LED电源过压保护电路的作用，进行简要介绍，同时还会为各位工程师们分享一种有效的过压保护电路设置方案。

在LED电源的设计过程中，目前国内大多数的电源系统均采用恒流驱动方案。就稳流型电源来看，若负载发生断路，电流检测电阻两端的电压下降到零，一旦给定值不为零，调节器会使得输出电压急剧飙升至最大值，这对负载连接接触不良时是很危险的。对LED、半导体制冷等负载来说，过压发生时，最紧要的任务是保护负载，其次是保护开关功率管。

为了有效的保护负载和开关功率管，在LED电源电路的设置过程中，我们有两种保护方法可以同时使用，一是放置双向TVS来实现对瞬间冲击电压的防护，另外一种办法就是当负载断路时让电源立即停止工作。

首先来看第一种LED电源过压保护措施。众所周知，TVS是一种二极管形式的高效能保护器件。当TVS二极管的两极受到反向瞬态高能量冲击时，它能以纳秒级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的元器件免受各种浪涌脉冲损坏。还可将电阻与TVS串联，当TVS未击穿时，电阻上没有电流，若发生过压，TVS被击穿，电阻上有电流流过，产生压降，以此作为保护信号，送到PWM芯片的shutdown端，封锁PWM脉冲输出。第二种方法的设置情况，如下图所示：

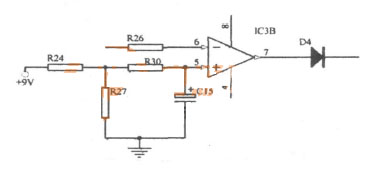

图为LED电源过压保护电路

从上面的LED电源过压保护电路设置图中我们可以看到，在该系统中，R24和R27给运放同相输入端提供固定的小电压U+。R26为取样的负载电流输入。当负载发生断路时，运放反相输入端电压U-=0，因而U+>U-，运放输出电压为高电平，给出空载保护信号。

同时将时间常数R30×C15与电源给定的时间常数配合调节，使得空载保护不发生误动作。虽然LED在生活中处处可见，但是LED也还有一些不足需要我们的设计人员拥有更加专业的知识储备，这样才能设计出更加符合生活所需的产品。
