取代GAA的下一代晶体管技术--CasFET（级联场效应晶体管）

普渡大学电气与计算机工程系 Katherine Ngai Pesic 和 Silvaco 研究助理教授蒂尔曼·库比斯 (Tillman Kubis) 表示，这项研究是在晶体管小型化难度增加的情况下进行的，近年来，晶体管小型化的难度不断增加，成本也在不断攀升。

晶体管需要足够高的导通电流和足够低的关断电流，在这两者之间进行切换的差异要足够小，"Kubis说。"这些挑战在过去八年左右大大减缓了晶体管的缩小速度，使得推出更强大的几代CPU越来越困难。" 这种困难的一个比较明显的案例是英特尔向10纳米和7纳米工艺的过渡，其中出现了一些延迟，这有助于AMD在CPU领域 "毫不客气地 "重新崛起。

三星正在其 3nm 工艺中采用 GAAFET（Gate All Around Field EffectTransistor）技术，预计今年将实现量产。该技术是FinFet的后继者，它重新设计了晶体管，使其在通道的四个侧面都有栅极。这提供了与其相邻单元更好的晶体管绝缘，限制了电压泄漏，并允许在相同的开关效果下应用更低的电压。这反过来又使更多的晶体管可以更紧密地部署在一起，提高密度。三星表示，这种方法可以将晶体管设计的尺寸缩小 35%（与 5nm FinFET 相比）。然而，预计GAAFET技术将比FinFET更快地枯竭的。

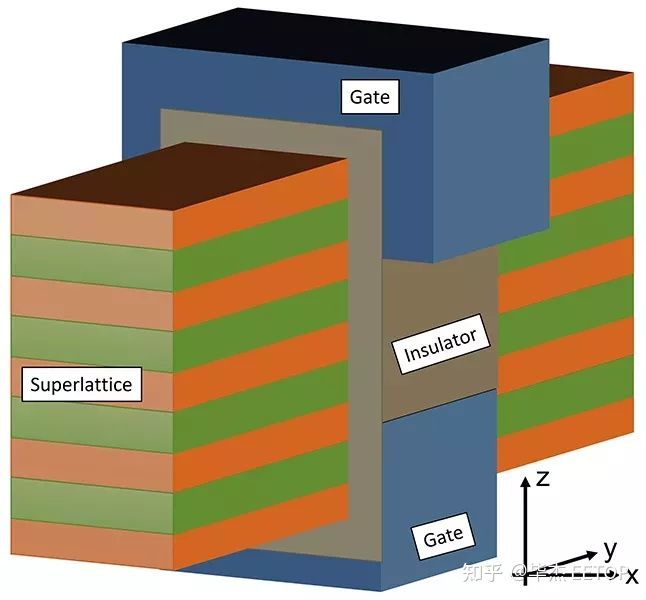

CasFET 的开发是晶体管制造设计的下一个可能步骤，它部署了垂直于晶体管传输方向的超晶格结构，允许可切换的级联状态。这实际上利用了从量子级联激光器中学到的效应，并且基本上允许更细粒度的电压控制。这是半导体缩放的限制因素之一。

该团队目前正在开发第一个CasFET原型，并仍处于整体结构和材料的设计阶段，试图在成本、材料可用性、从典型的晶体管制造过渡的便利性和性能之间找到正确的平衡。就目前而言，该原型并没有提供他们所寻找的性能特征。然而，这项工作很有希望，普渡大学已经向美国专利和商标局申请了专利保护。
