如何提供良好功率因数为LED照明?

繁华的城市离不开LED灯的装饰，相信大家都见过LED，它的身影已经出现在了我们的生活的各个地方，也照亮着我们的生活。功率因数校正，通常被工程师称为PFC，PFC-SEPICLED驱动器中的SEPIC代表“单端初级电感转换器”，当然LED代表“发光二极管”。那么如何在一个转换器中想要整合这三种特性，提供良好功率因数为LED照明?

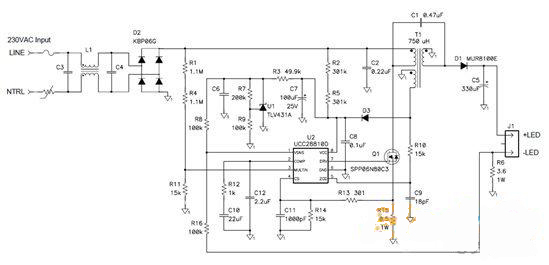

1是PFC-SEPICLED驱动器的原理图。

图1 PFC-SEPIC转换器可使用传统PFC升压控制器控制

SEPIC 的一个重要特征是缺少隔离功能。这样该结构就只能用在不需要安全隔离的应用中。想一下完全密封的应用，用户不能访问通电部件，例如路灯和高顶棚灯。大多数 PFC转换器都使用升压拓扑，需要输出电压高于峰值线路电压。SEPIC拓扑允许输出电压高于或低于输入电压。这有助于控制器直接调节LED灯串中的电流，无需二级功率级。

任 何PFC升压控制器都可用于驱动PFC-SEPIC功率级，这是因为电源开关位于低侧，就像在升压拓扑中一样。PFC升压控制器强制开关中的峰值电流跟随 输入电压正弦波，因此可提供良好功率因数。与升压拓扑不同，在耦合电感器SEPIC中，当开关关断时没有输入电流流动，因此，功率因数没有升压拓扑中那么 高。然而，功率因数很容易保持在0.9以上，这对大多数照明应用来说已经足够了。

图2是线路电压及电流以及电流谐波量的实例，其中谐波量保持在EN61000-3-2C类要求以下。

图2 该拓扑不仅可提供良好功率因数，而且还符合EN61000-3-2C类标准

使用该拓扑可实现极高的效率，因为：

(1)使用单级实现PFC、功率转换与稳压，可消除有关双重或三重转换的不利因素;(2)SEPIC的钳位电容器可收回耦合电感器中的泄漏能量，与反激拓扑相比，可轻松节省2%的能源或提高效率。以上就是LED技术的相关知识，相信随着科学技术的发展，未来的LED灯回越来越高效，使用寿命也会由很大的提升，为我们带来更大便利。
