拆解报告：宜家20W 2A1C氮化镓快充延长线插座

iPhone 12的发布带动了20W快充市场的发展，时隔一年，今年发布的iPhone 13从官网上相关信息来看也是支持20W快充并且不附带充电器，这样一来市场对20W快充相关产品就依旧保持高需求。

近期充电头网拿到了 宜家一款20W氮化镓快充延长线插座，机身造型设计上很像86面板，但是相较之下作为插座使用上会更加灵活，既可以置于桌面上供电也可放于床头晚上给手机充电。其除了配备两个3+2 AC插口，还有2A1C三个USB接口以及指示灯，支持18WQC、20W PD快充，插线即可使用，十分方便。下面我们就对其进行详细拆解，看看内部如何设计。

一、宜家20W氮化镓快充插座外观

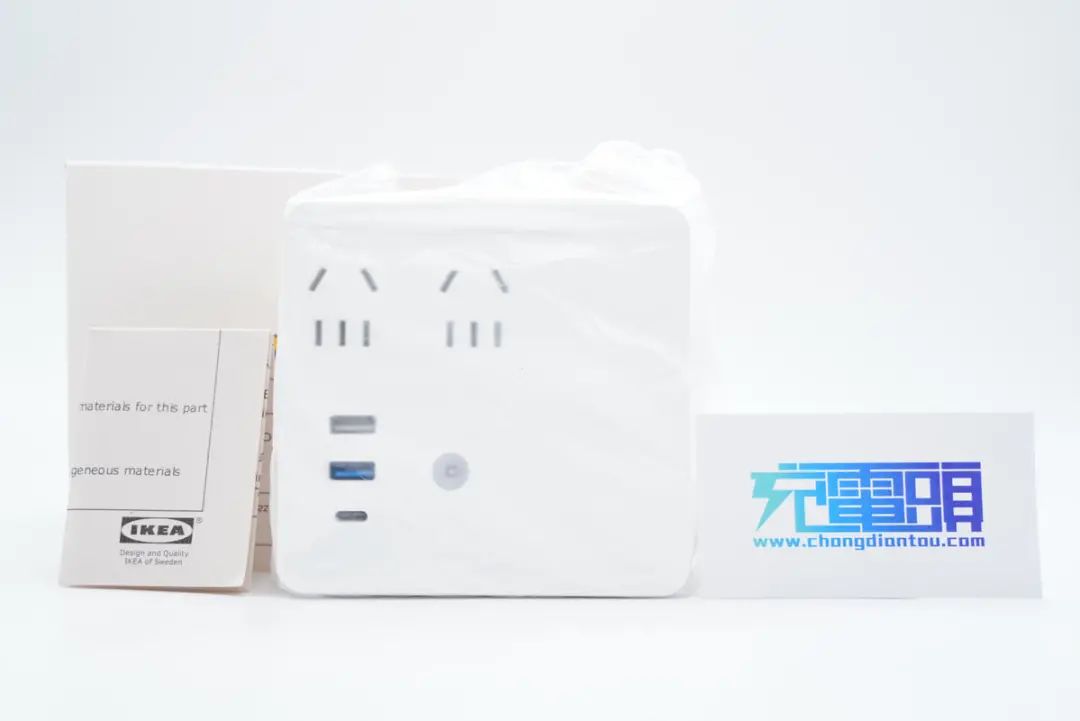

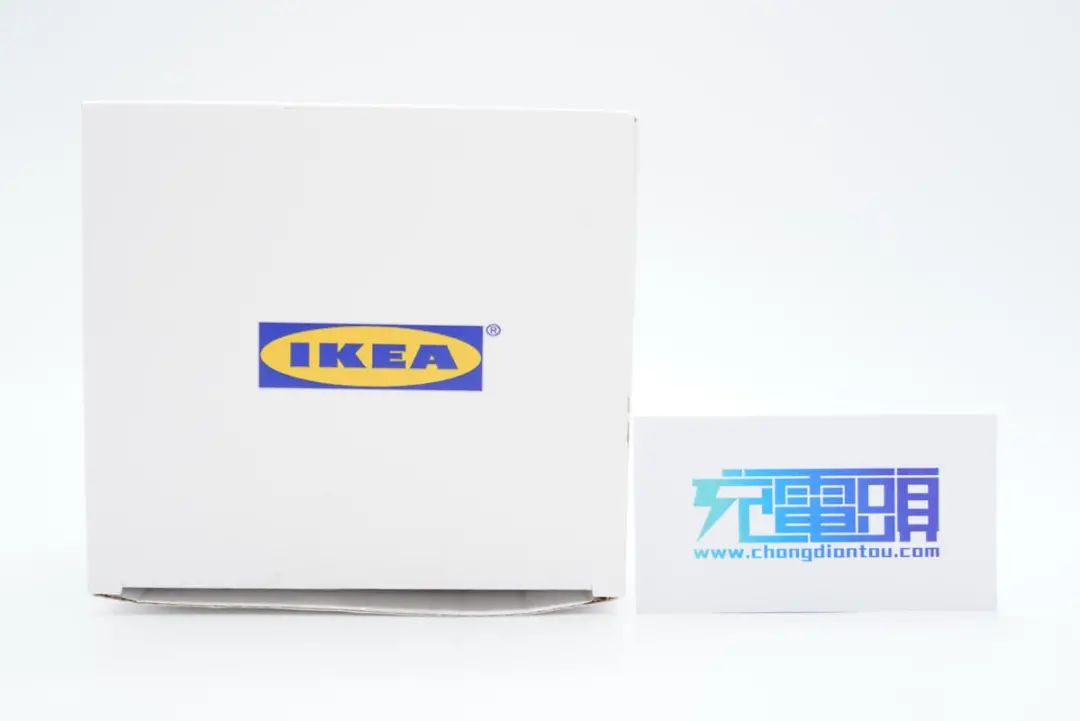

包装盒顶部印有IKEA品牌logo。

侧面印有产品名称和外观图。

另一侧印有产品参数信息。

插座外套塑料袋防尘，另外附带有一份使用说明书。

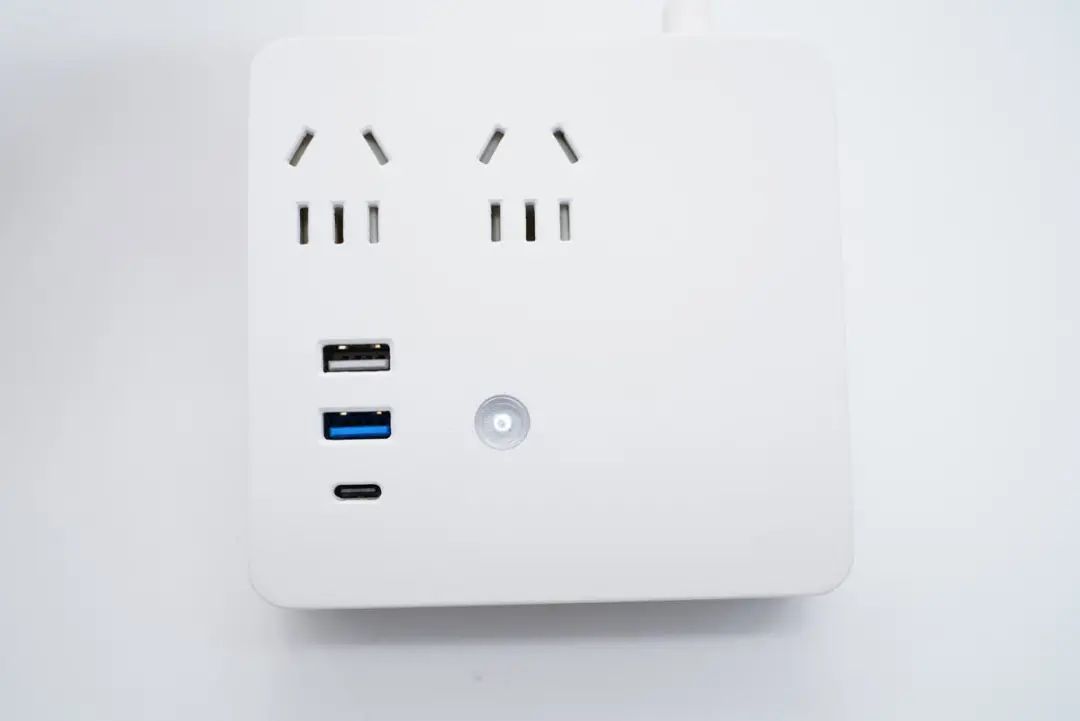

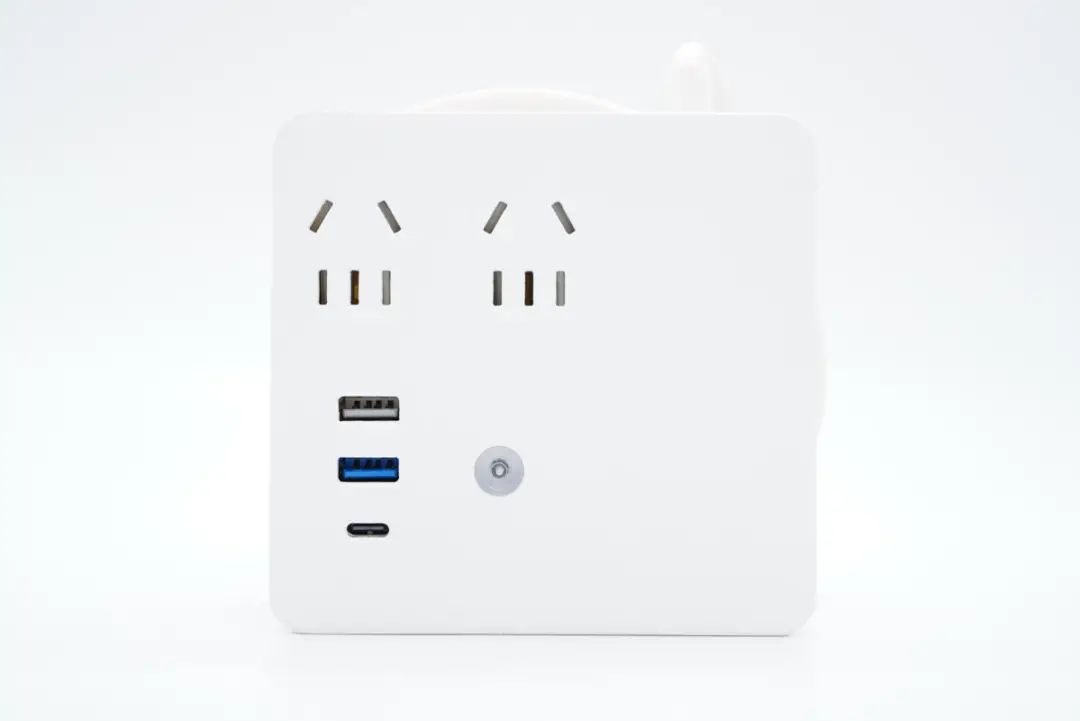

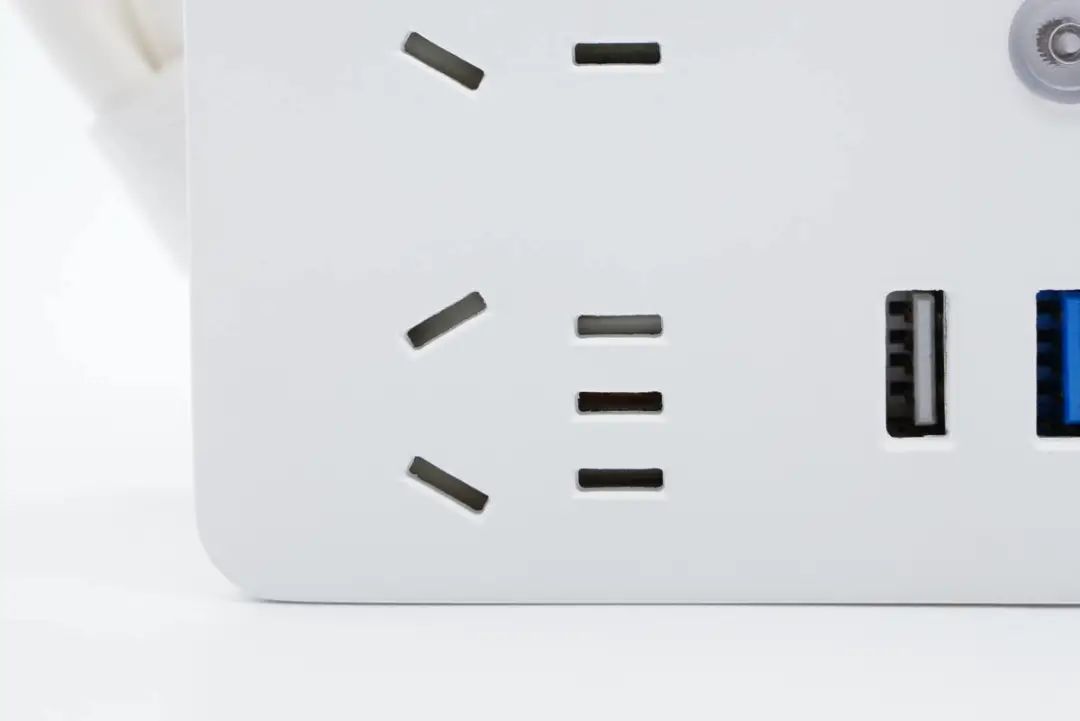

插座采用方块造型设计，PC材质外壳表面哑光，整体十分简洁。机身顶面配有两个3+2新国标插口、2A1C三个USB接口以及一个指示灯。

AC插口内置安全门，防止异物进入，可避免小朋友误触。

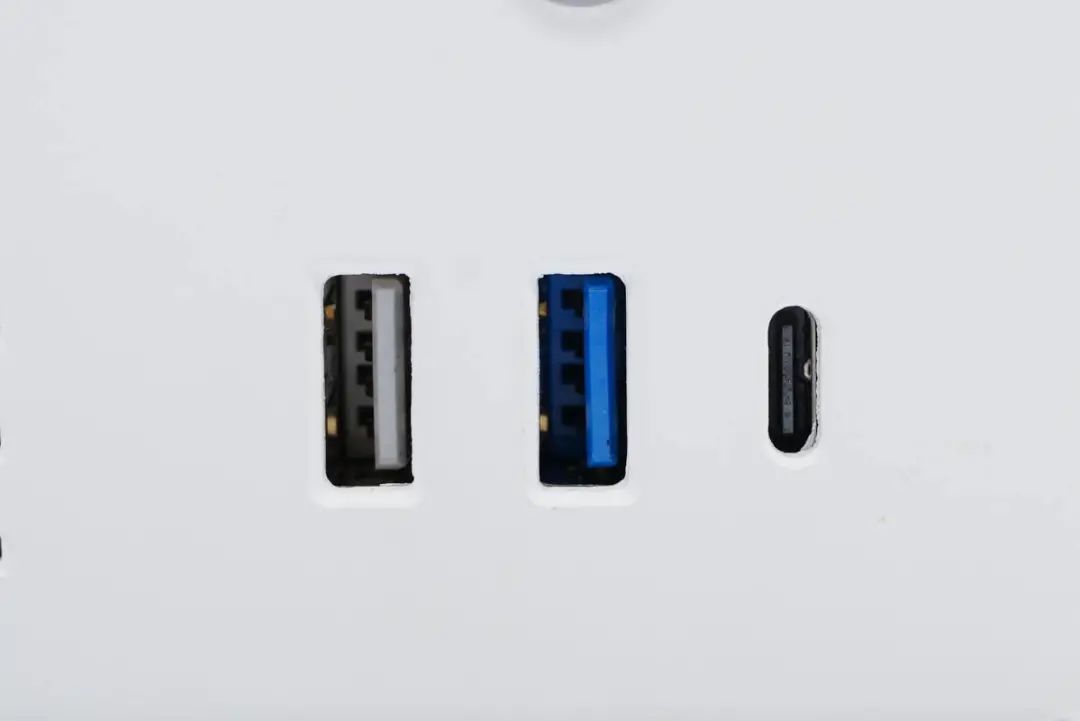

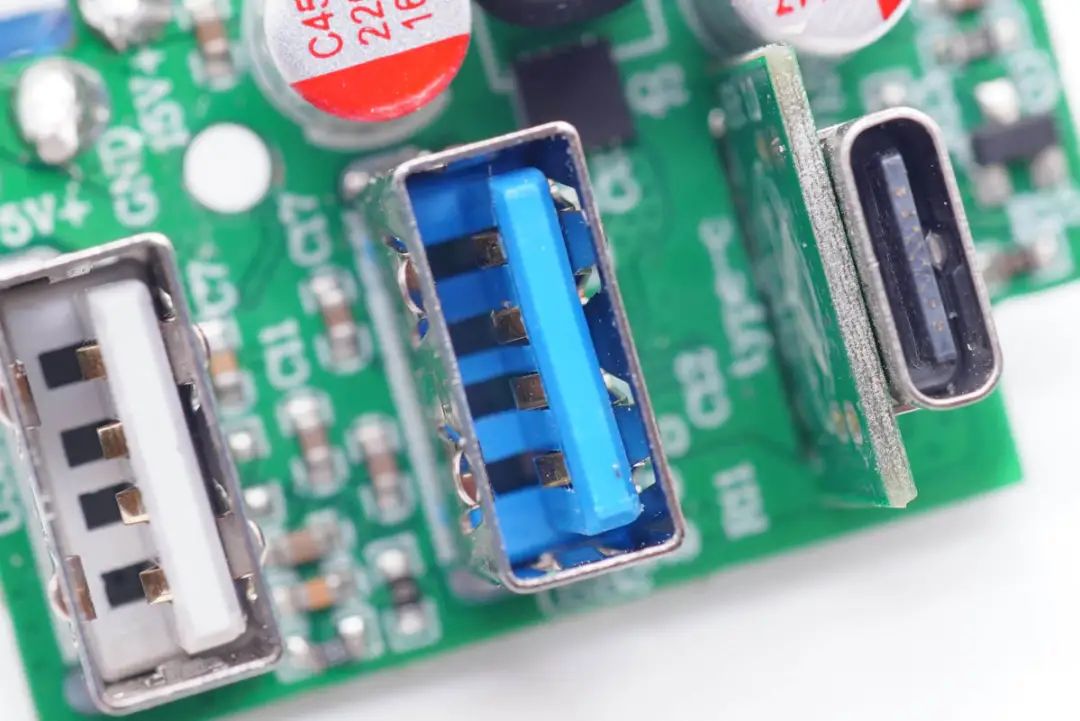

USB接口特写，分别采用白色、蓝色（快充口）和黑色胶芯，异色设计方便区别使用。

这既是指示灯同时又是电源键，按压式，二合一设计节省空间。

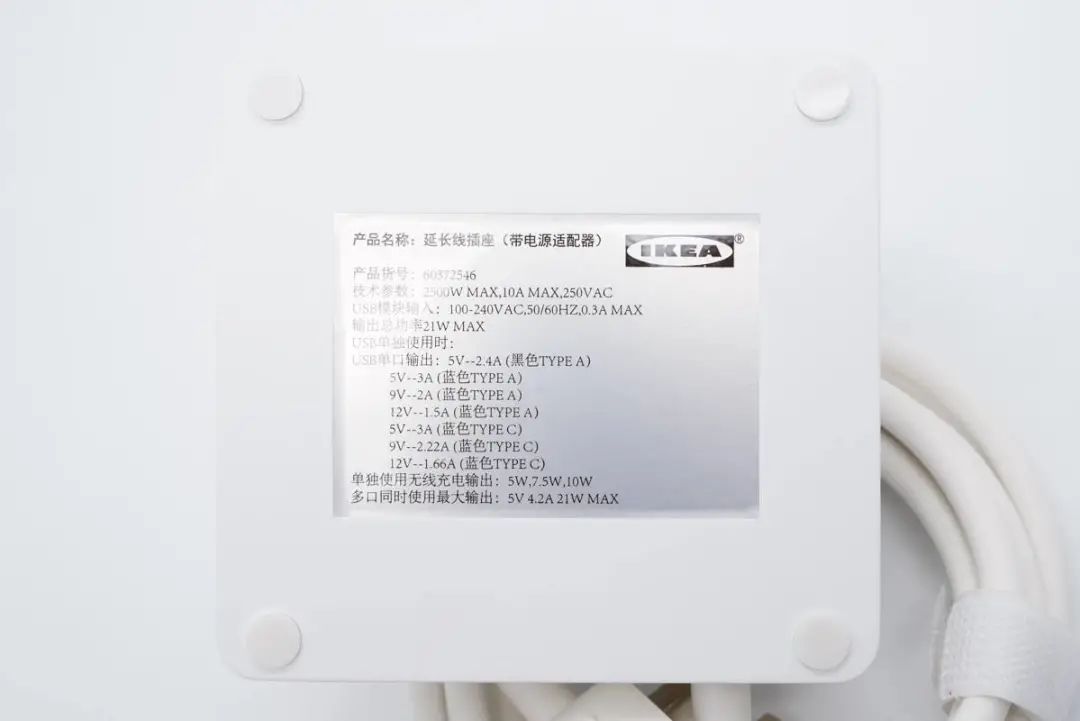

机身底部四端设有防滑垫，中心贴有产品参数铭牌

产品货号：60372546

技术参数：2500W MAX，10A MAX，250V~

USB模块输入：100-240V~50/60Hz 0.3A

输出总功率：21W

单口输出：

USB-A标充口：5V2.4A

USB-A快充口：5V3A、9V2A、12V1.5A

USB-C口：5V3A、9V2.22A、12V1.66A

注：本次拆解的是不含无线充功能款式，相关参数请忽略。

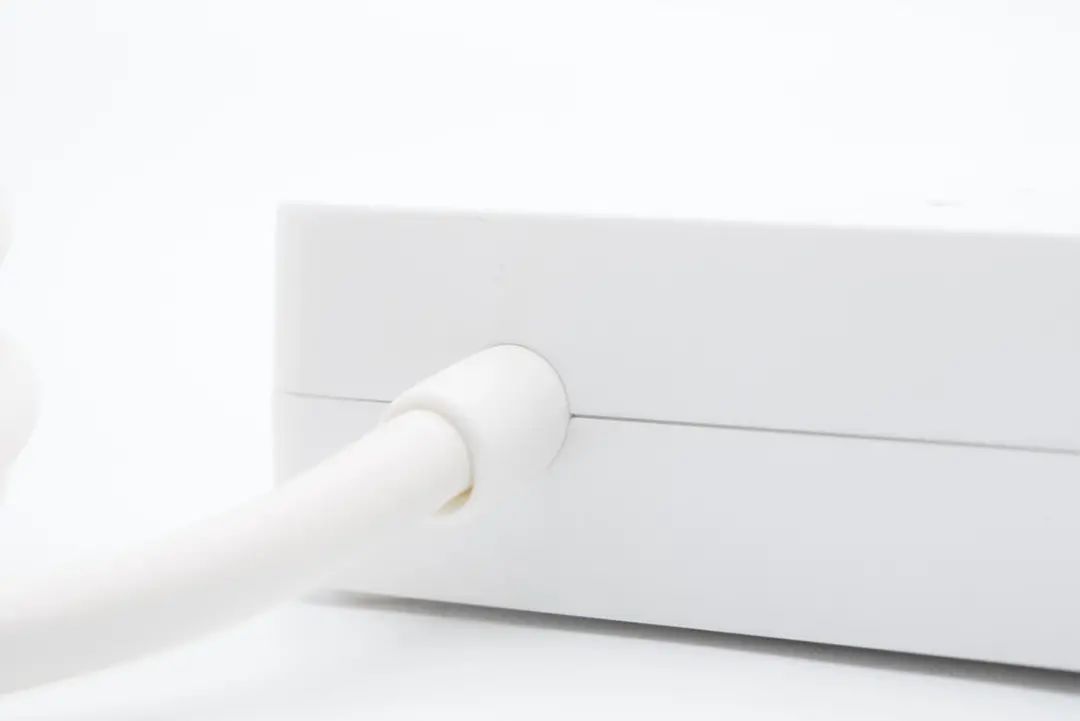

线缆和机身交界处设有胶套抗弯折。

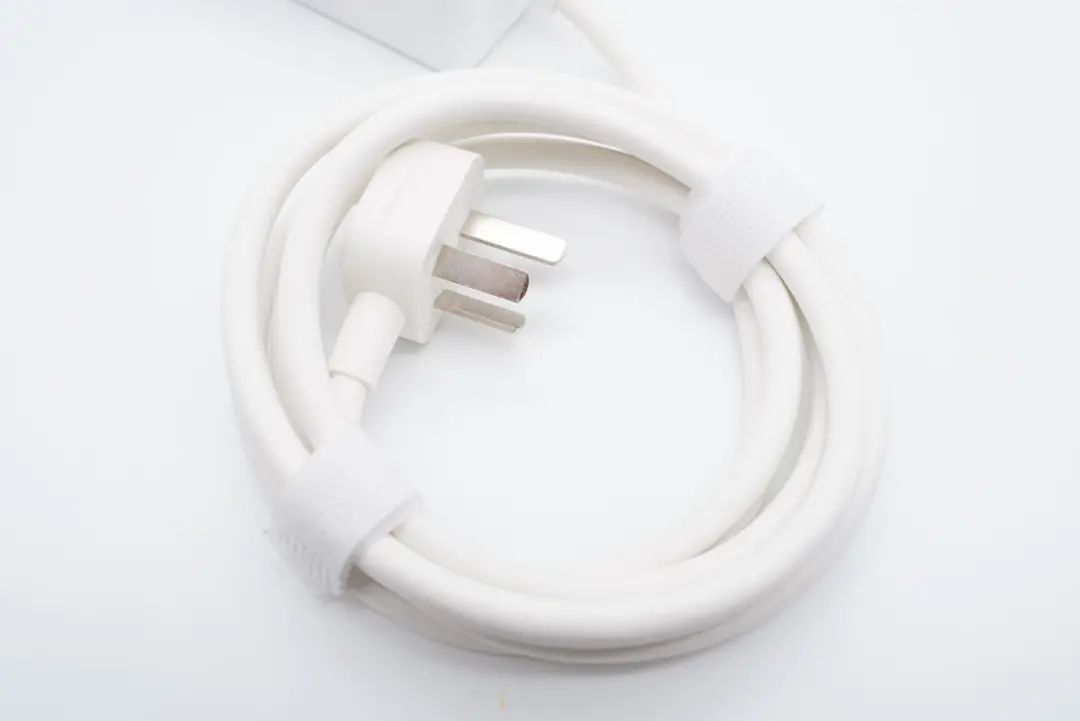

电源线使用魔术扎带捆扎整理。

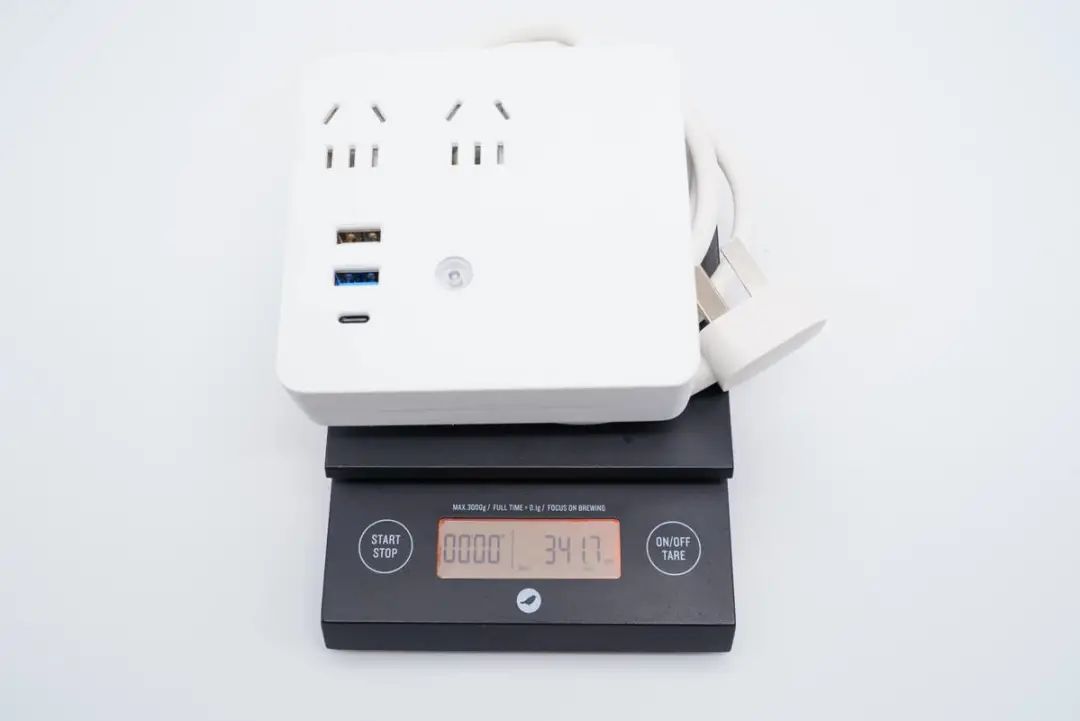

测得产品总重量约为342g。

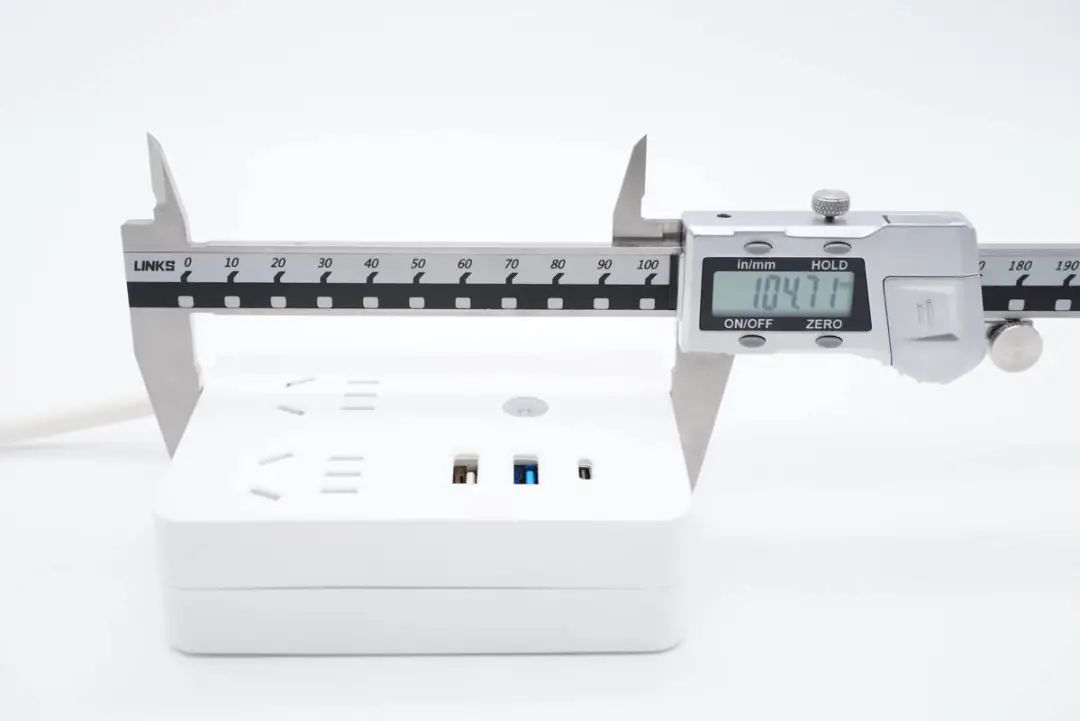

测得插座机身长度为104.71mm。

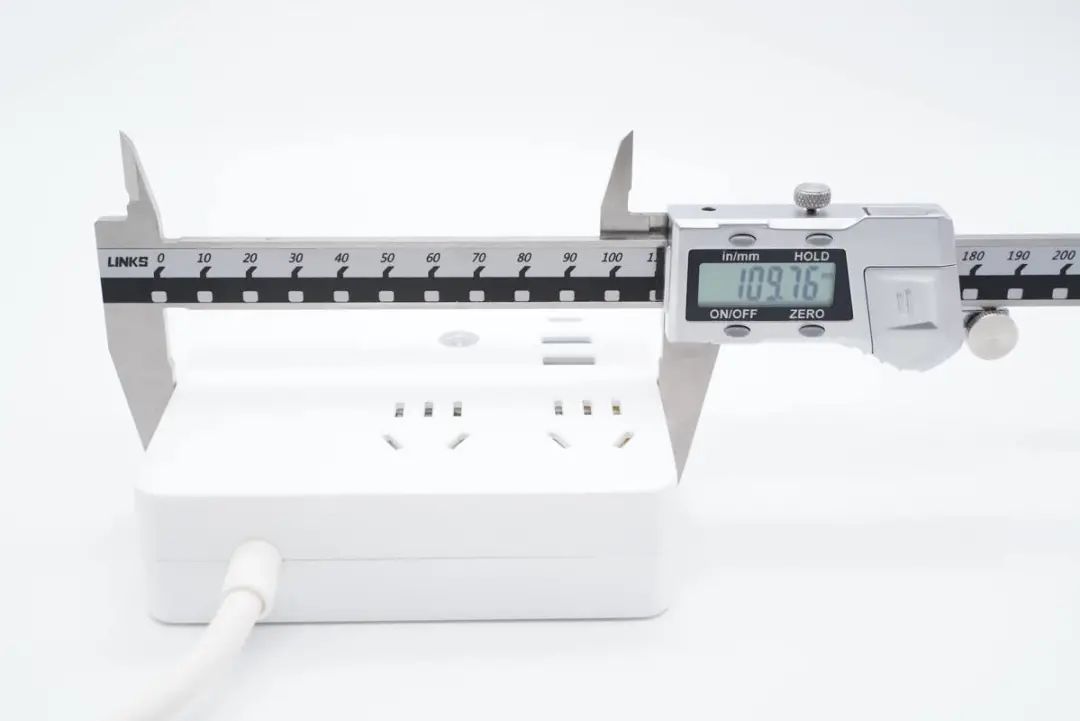

宽度为109.76mm。

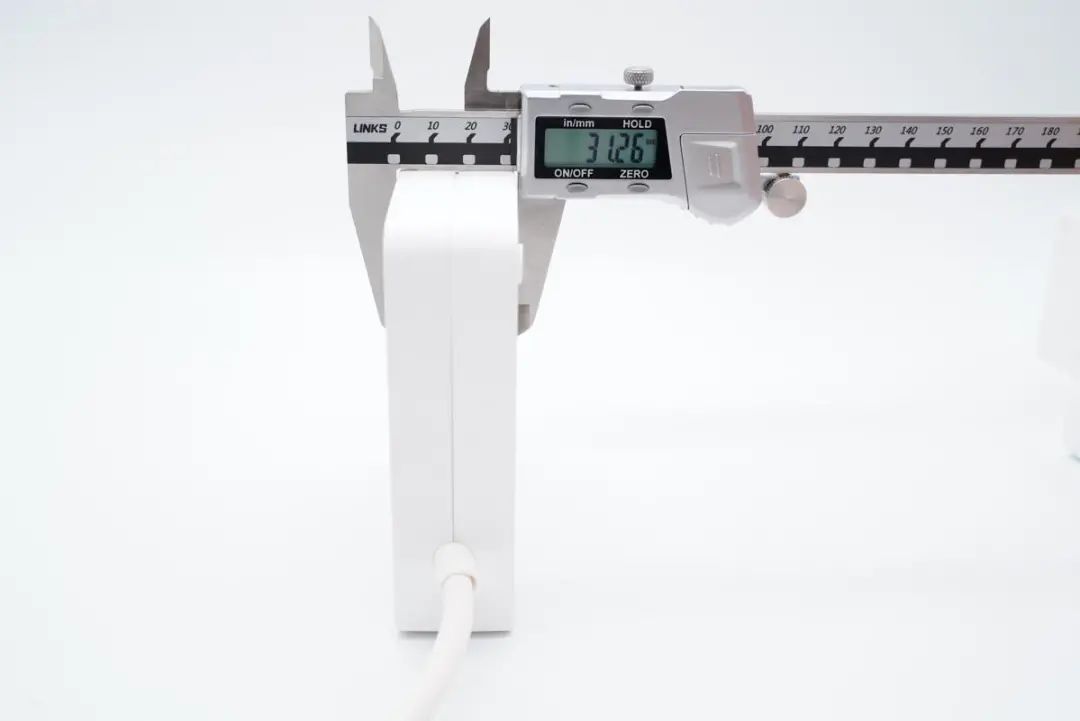

厚度为31.26mm。

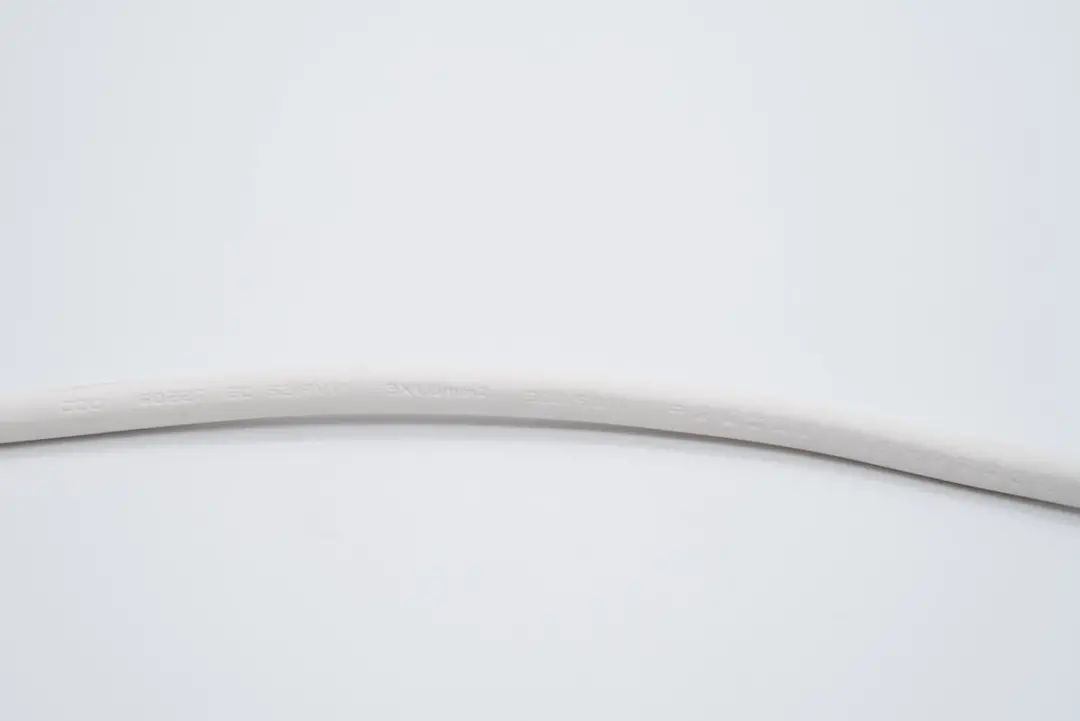

电源线规格为3 x 1.0mm²。

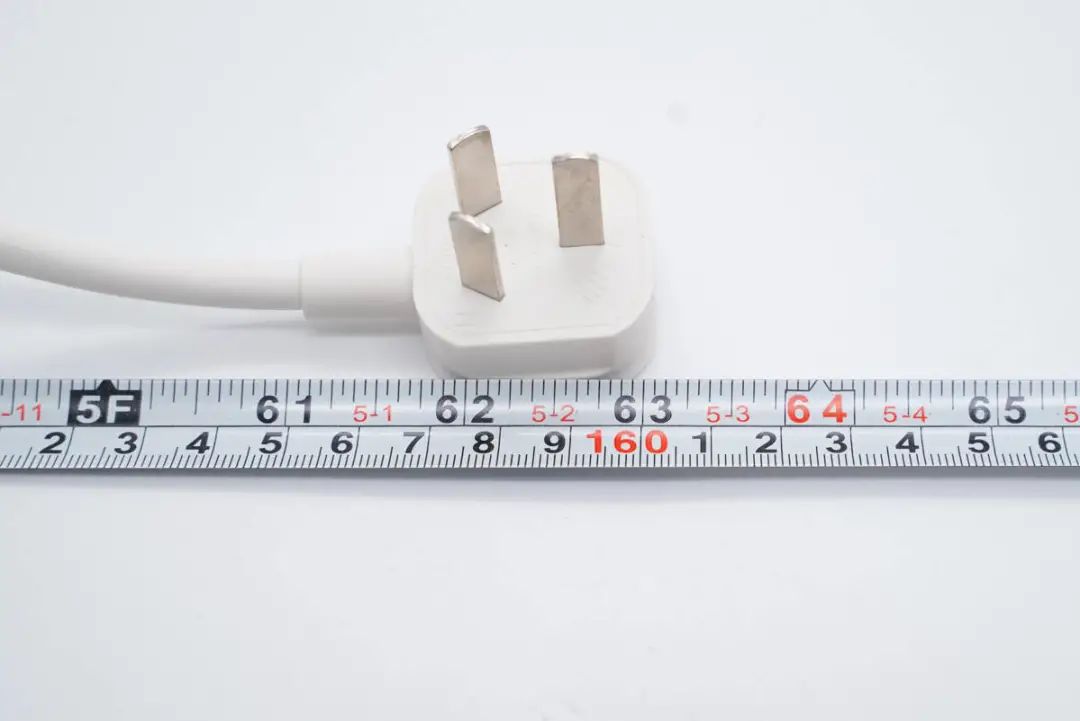

电源线长度约为1.6米。

接通电源指示灯亮白光。

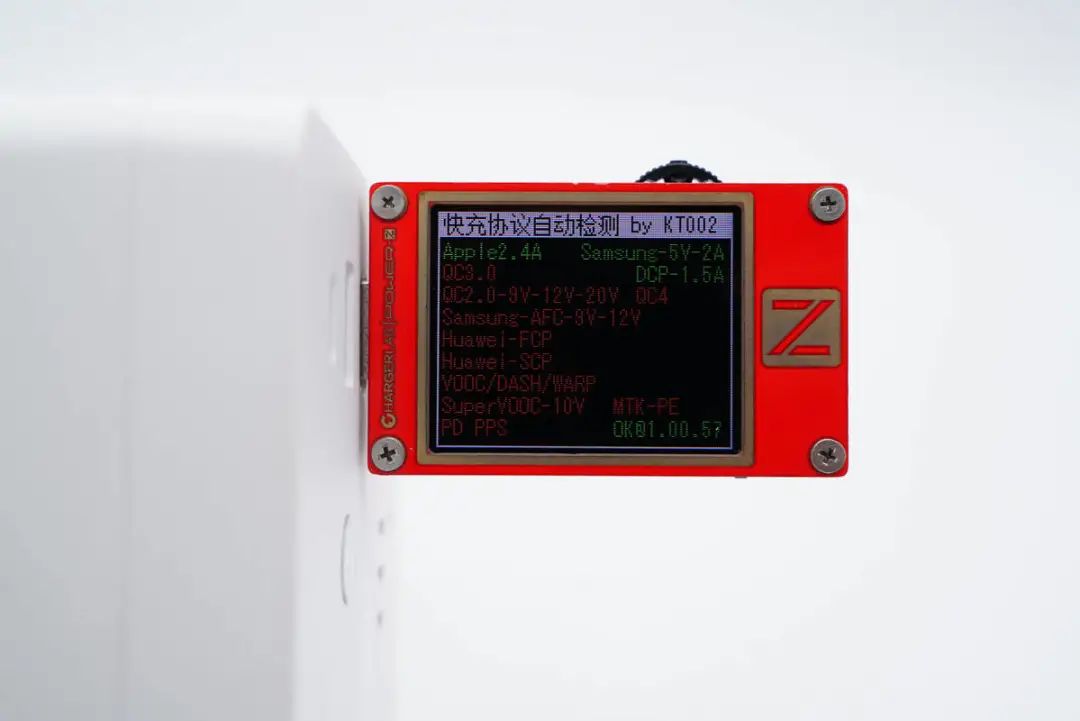

使用ChargerLAB POWER-Z KT002测得USB-A标充口支持Apple 2.4A、Samsung 5V2A、DCP协议。

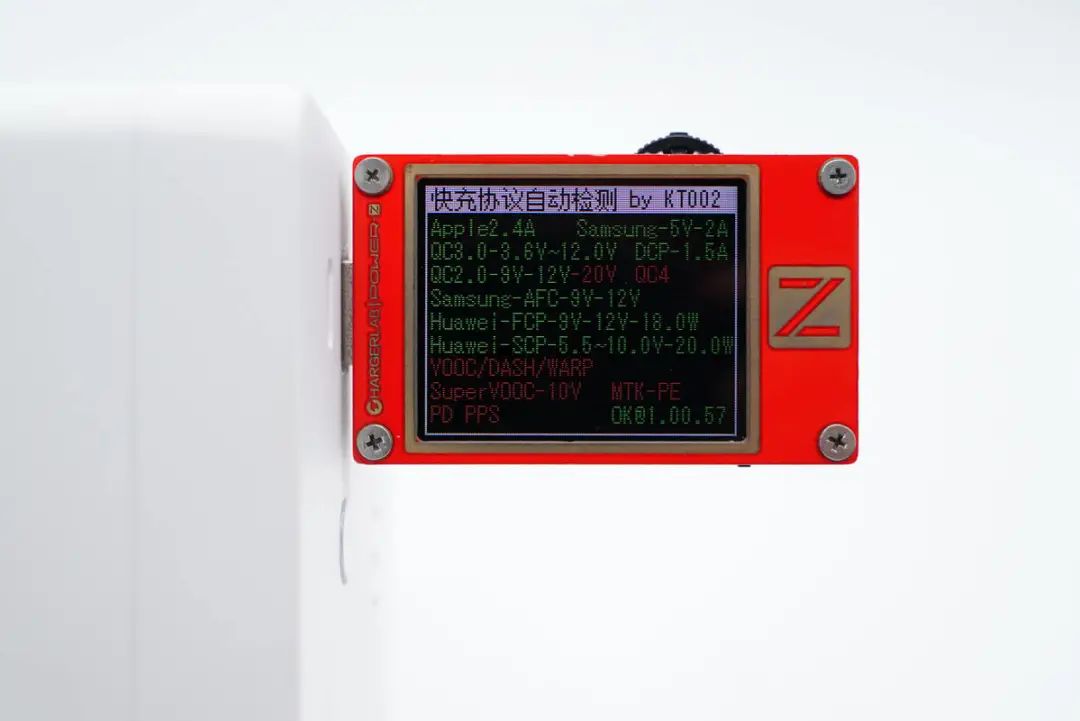

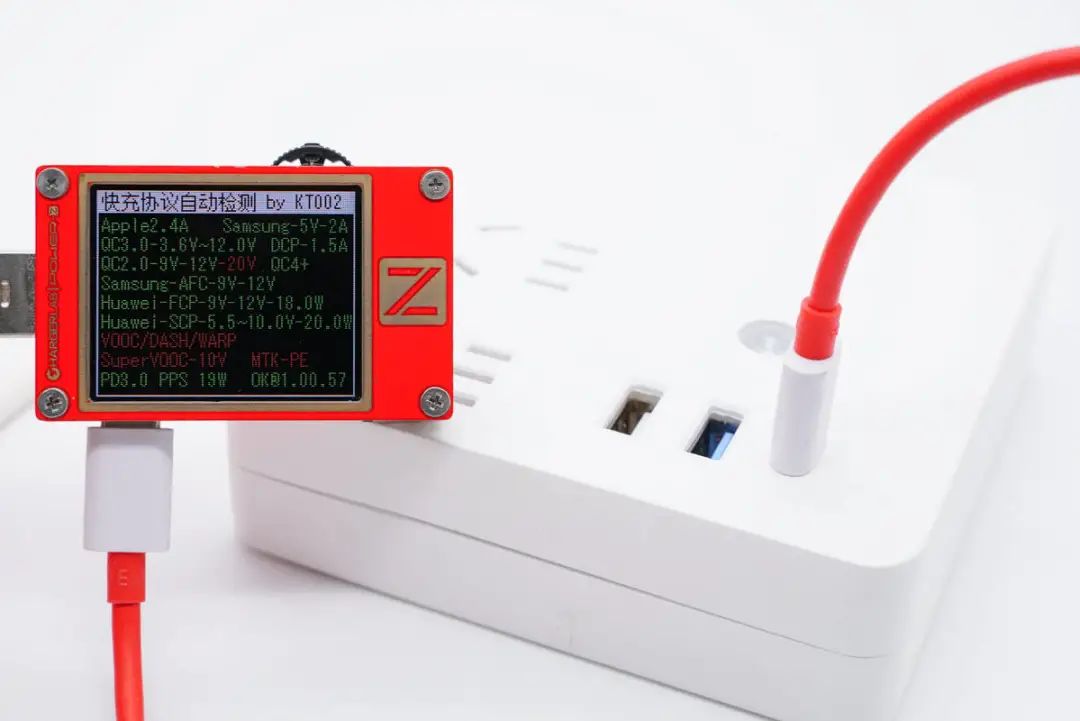

使用KT002测得USB-A快充口支持QC2.0/3.0、AFC、FCP、SCP快充协议。

另外测得USB-C口支持QC2.0/3.0、AFC、FCP、SCP、PD3.0、PPS快充协议。

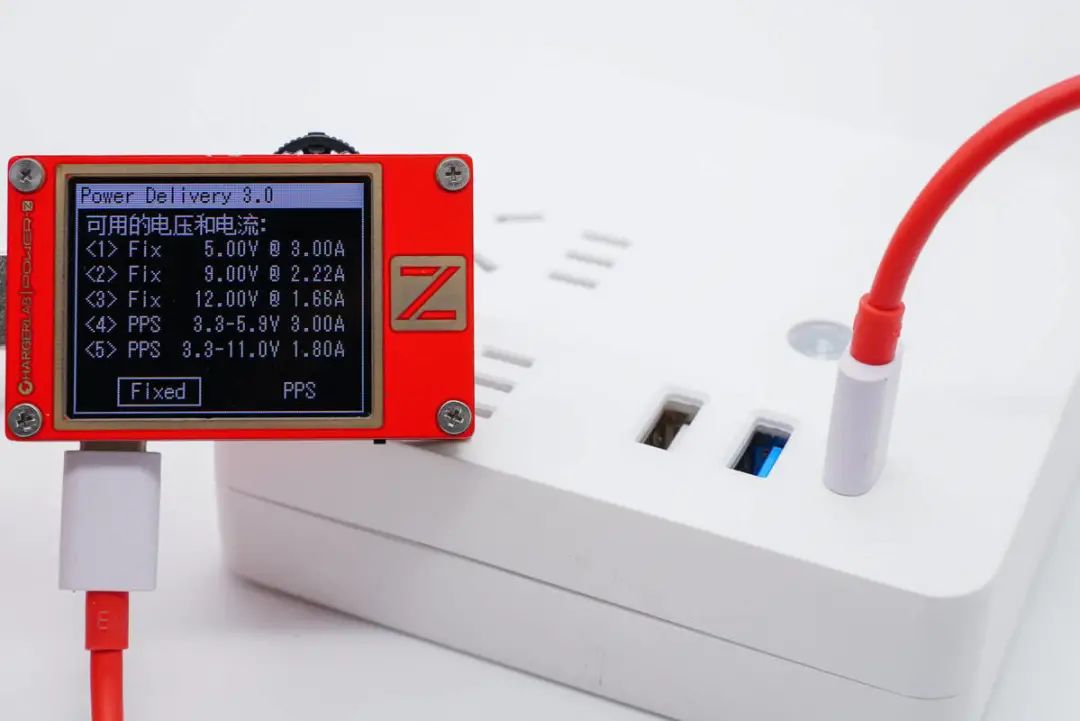

此外PDO报文显示C口还具备5V3A、9V2.22A、12V1.66A三组固定电压档位，以及3.3-5.9V3A和3.3-11V1.8A两组PPS电压档位。

二、宜家20W氮化镓快充插座拆解

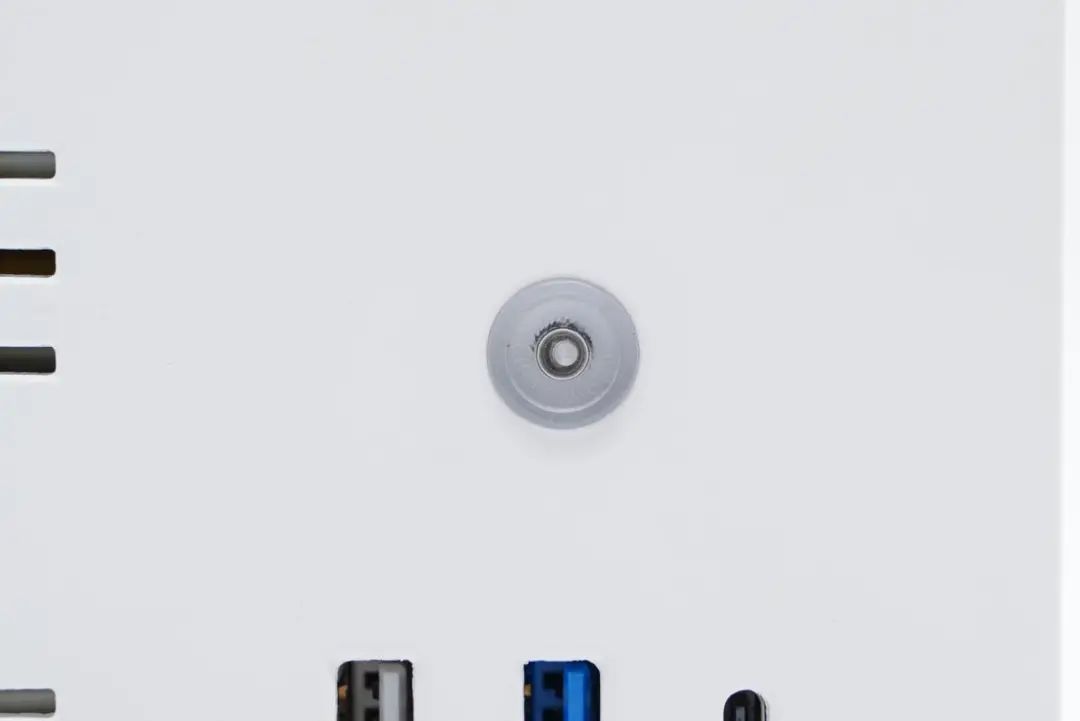

底部胶垫下隐藏有封装螺丝，拆掉即可打开机身壳。

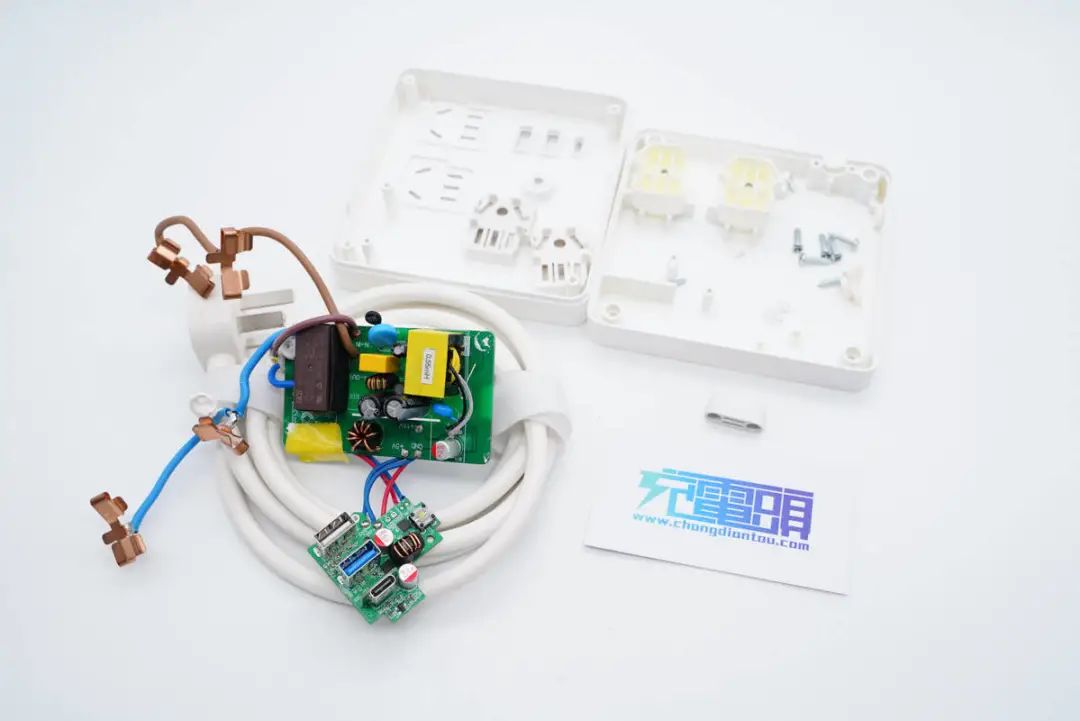

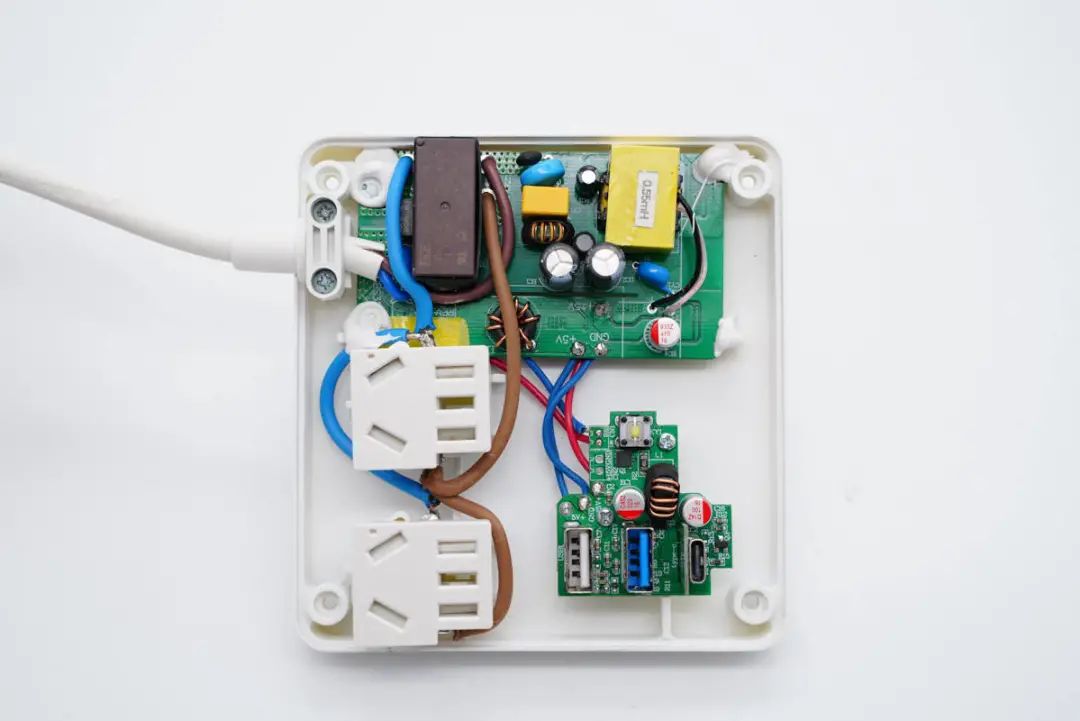

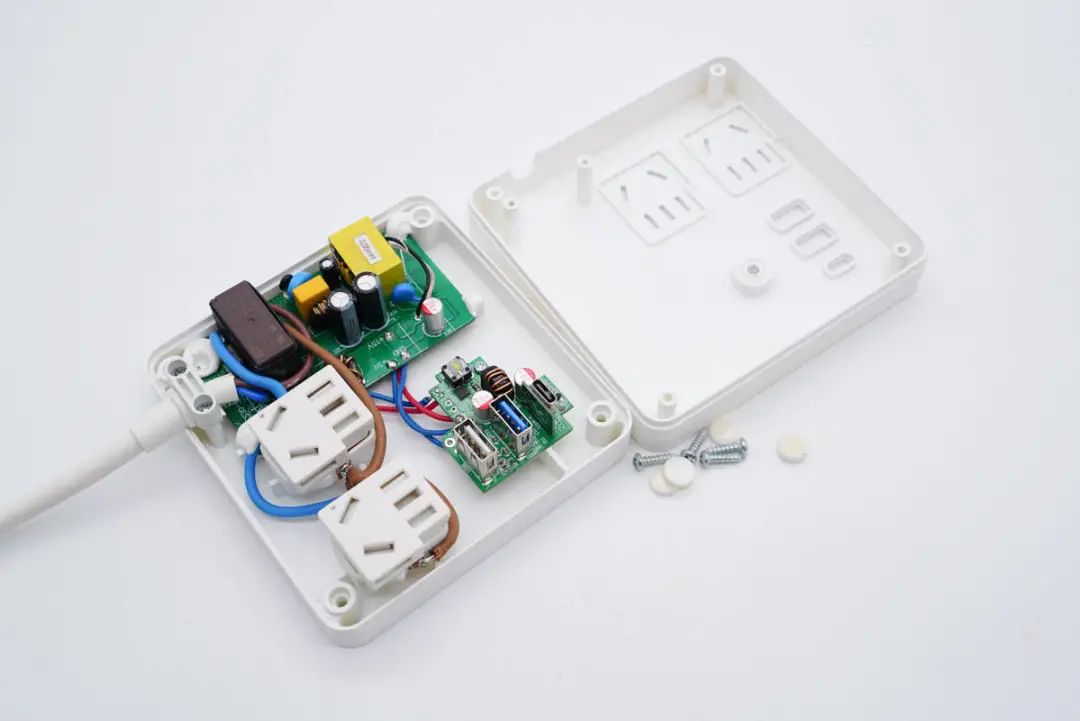

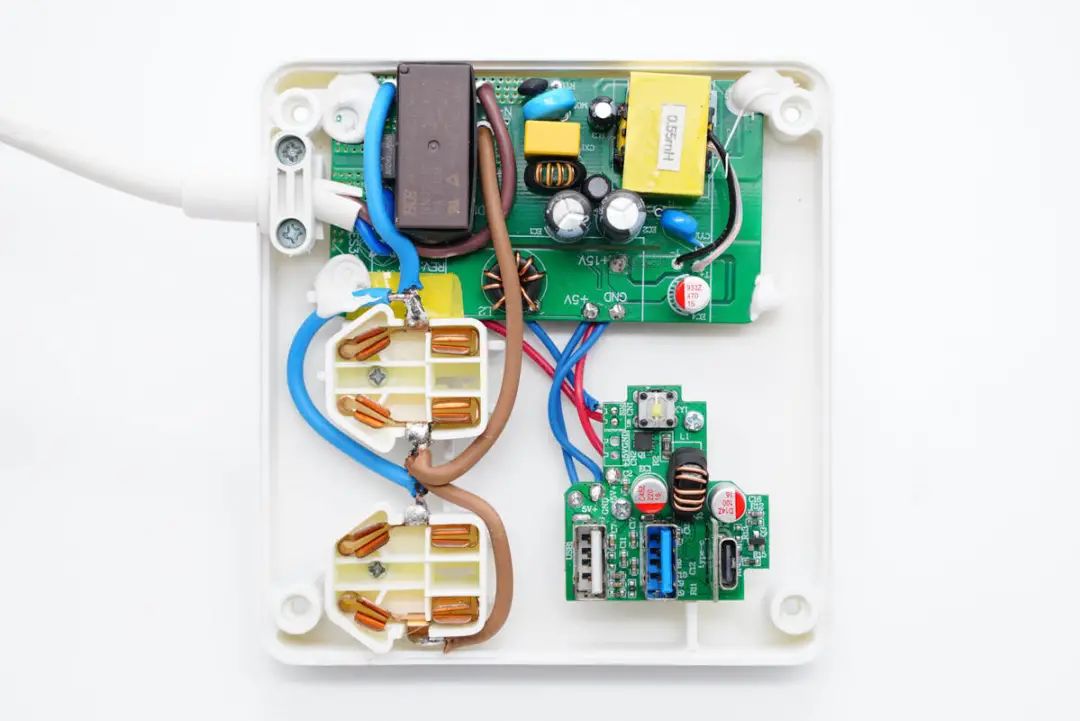

两个AC插口模块、开关电源PCB板、输出端小板均独立设计，电源线使用锁扣和螺丝固定，开关电源PCB板打胶加固，输出端小板使用螺丝固定。

AC模块外壳使用螺丝固定，铜带一体式设计。

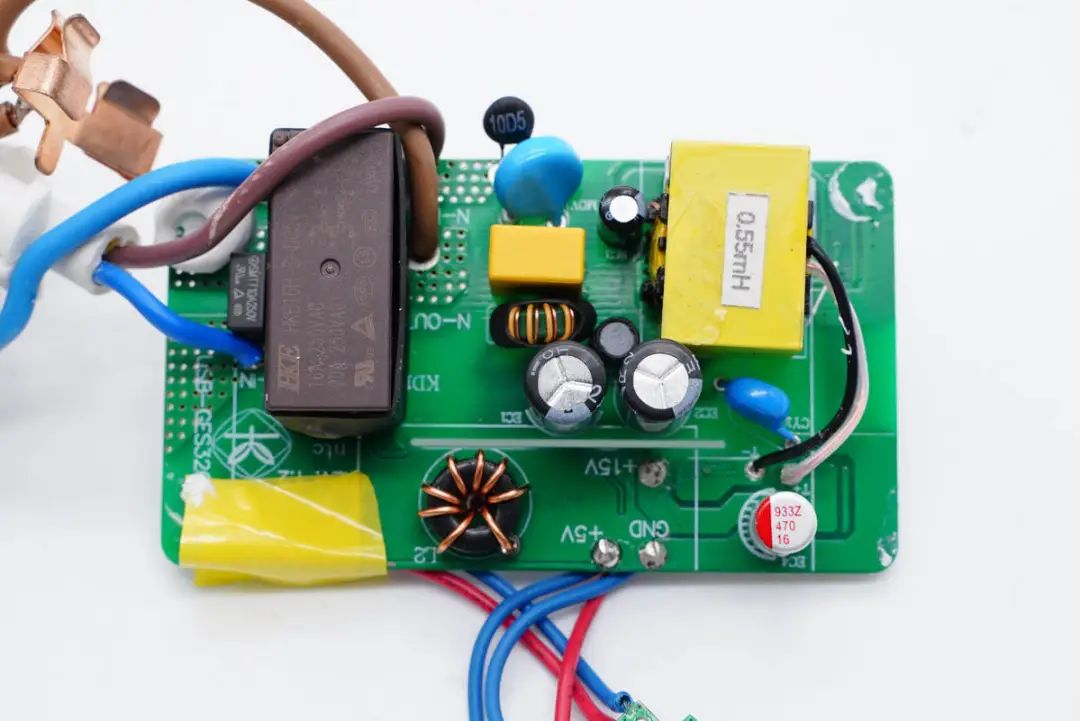

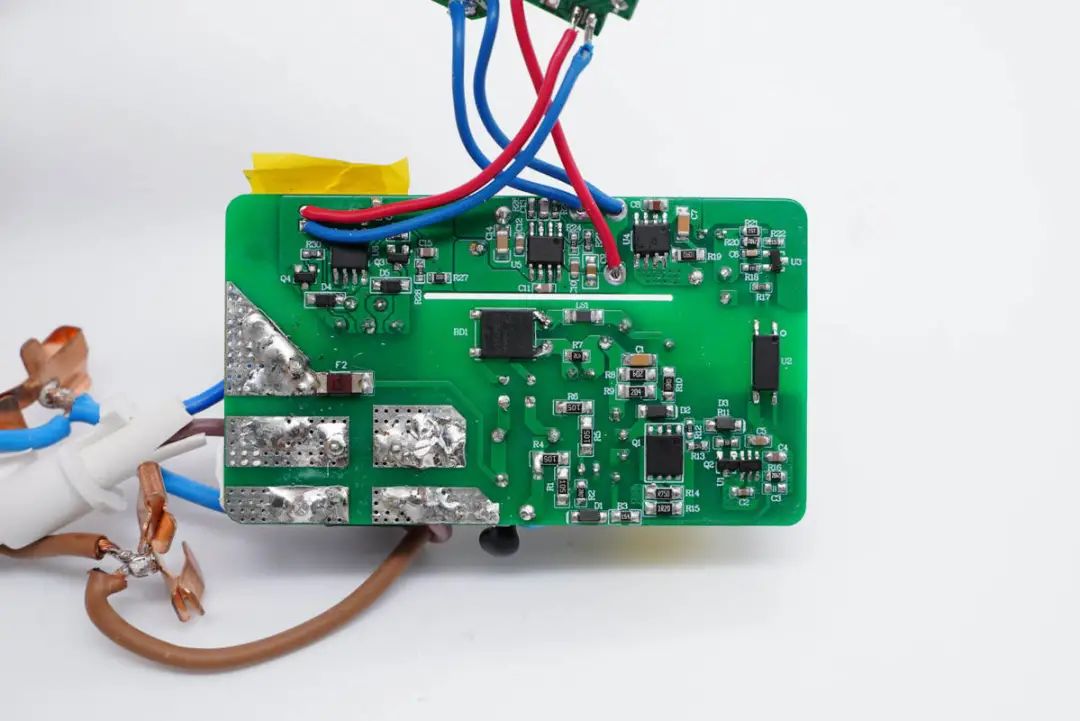

开关电源PCB板正面一览，左侧设有继电器和保险丝，右侧为开关电源部分，初次级之间开有隔离槽。

PCB板背面一览，初次级分界明显，并设有隔离槽。

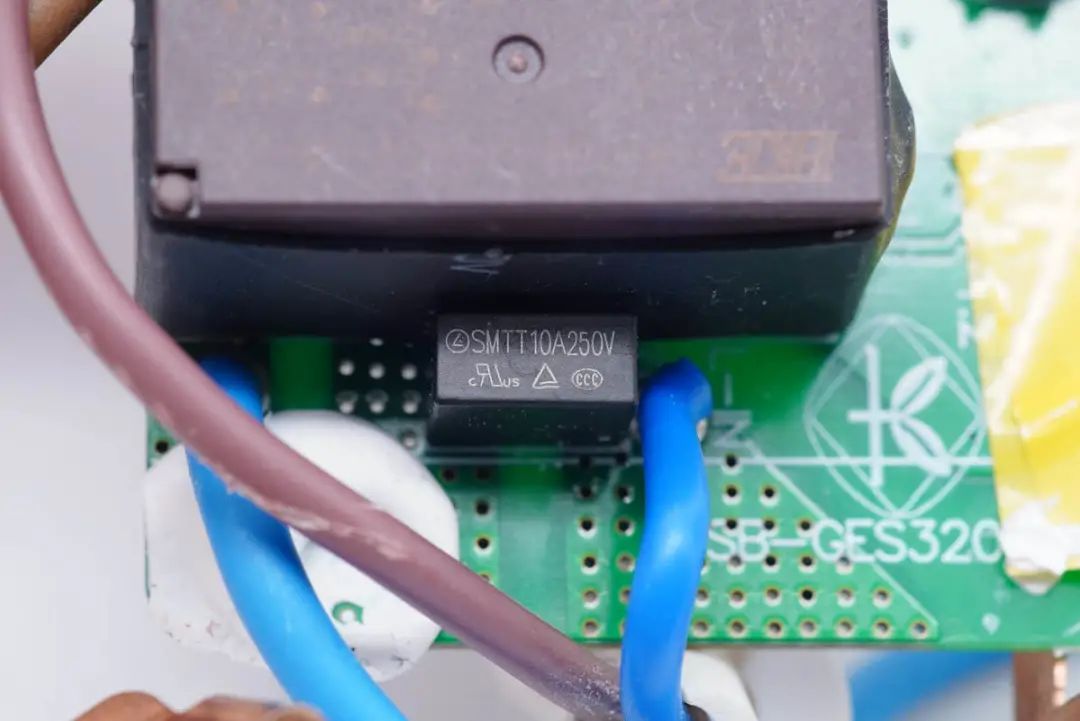

延时保险丝特写，规格为10A 250V，用于插座的过流保护。

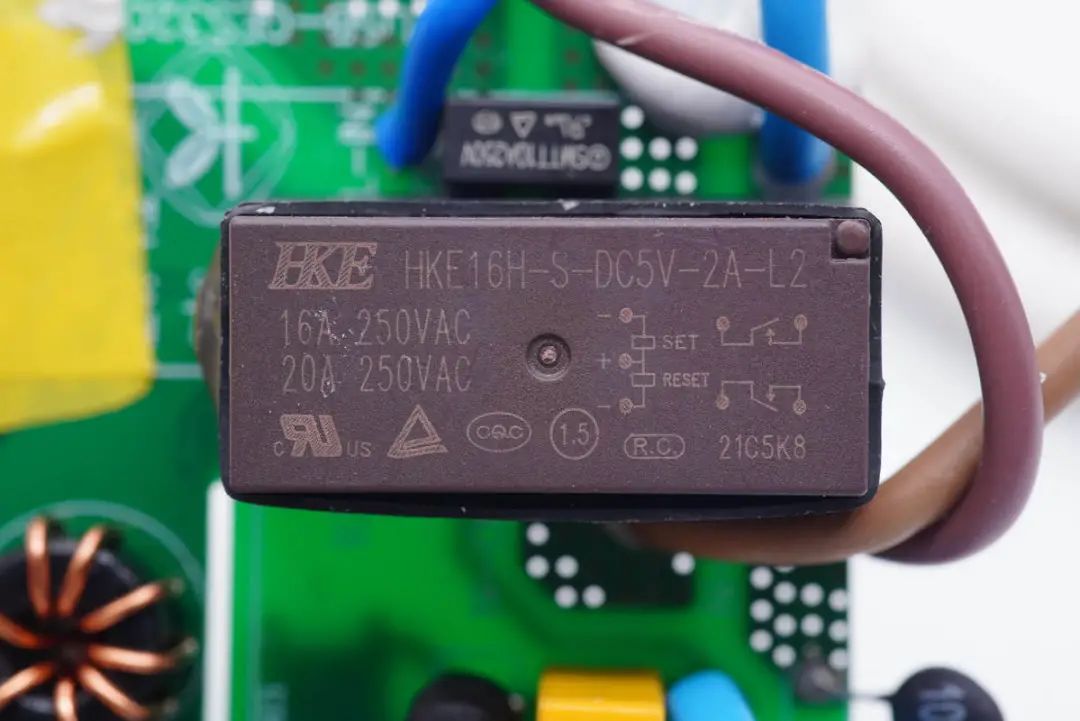

继电器来自HKE汇港，控制插座通电，线圈电压5V，触点容量16A，外套胶套绝缘。

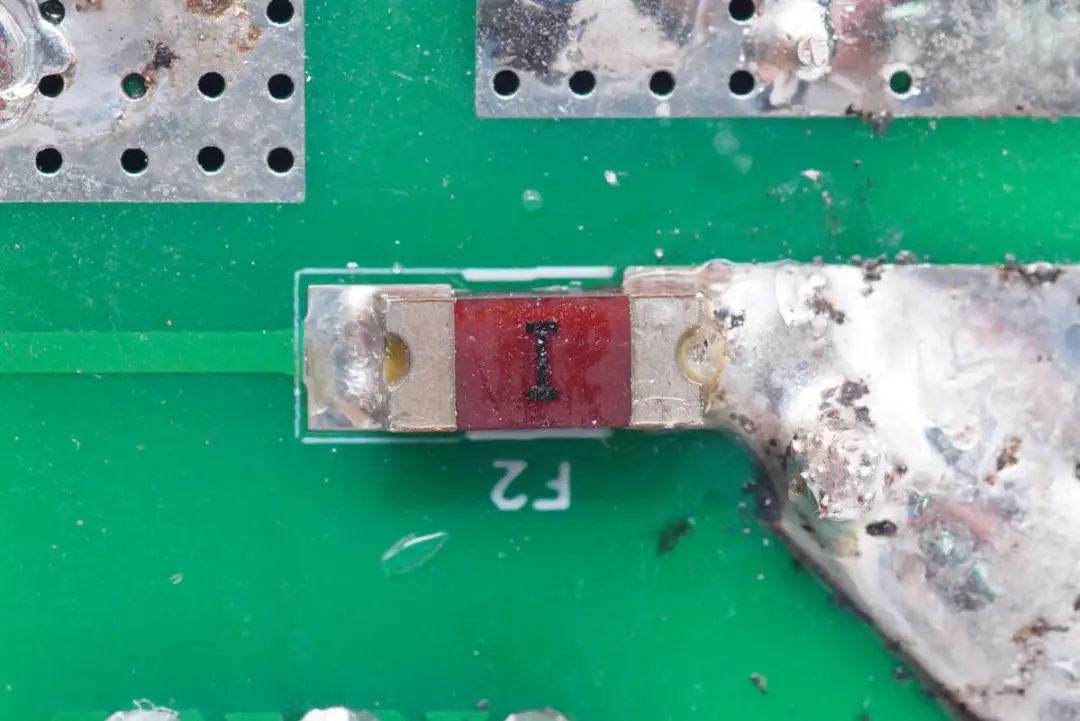

贴片保险丝特写。

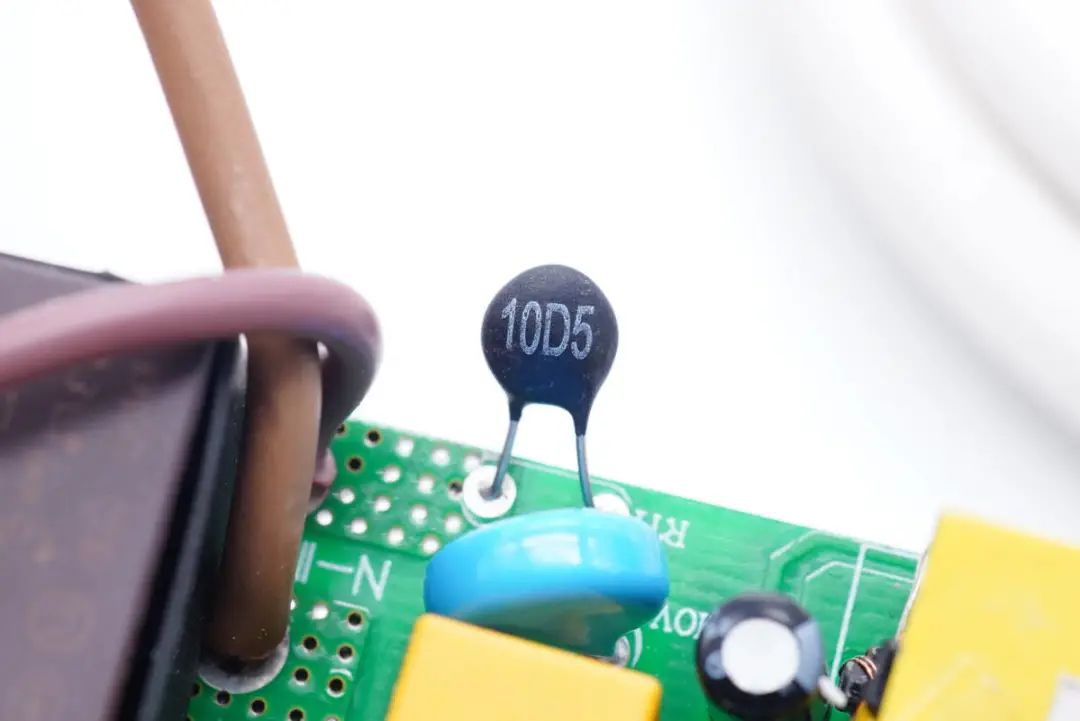

NTC浪涌抑制电阻，用于抑制上电浪涌电流。

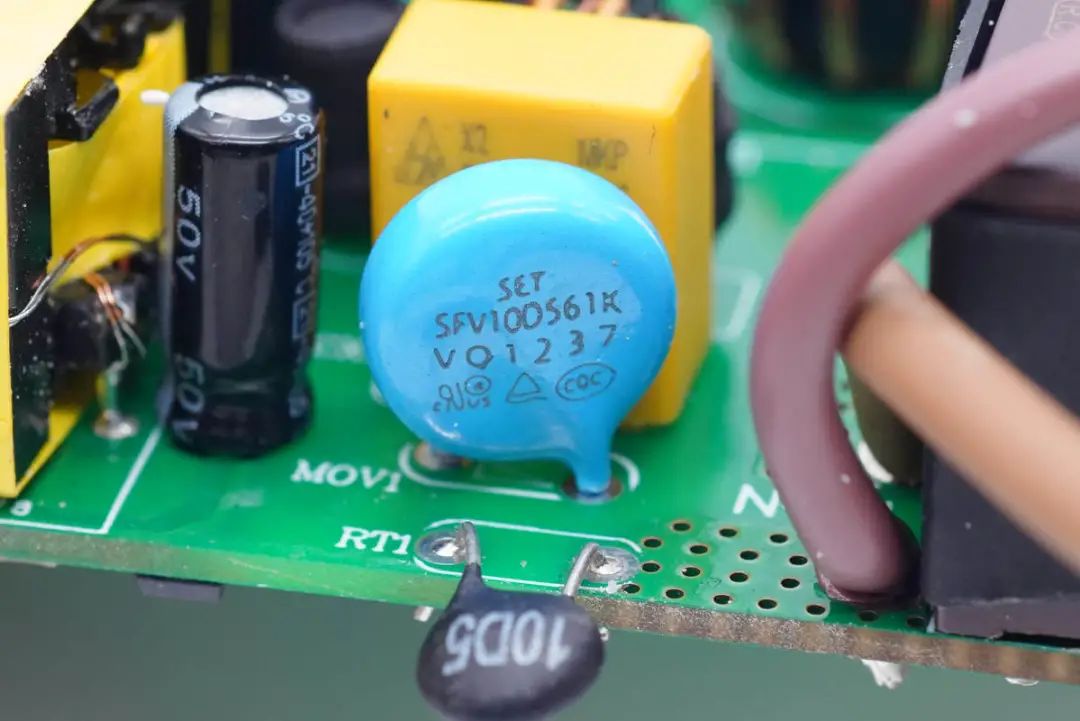

塞尔特SFV10D561K压敏电阻，用于输入过压防护。

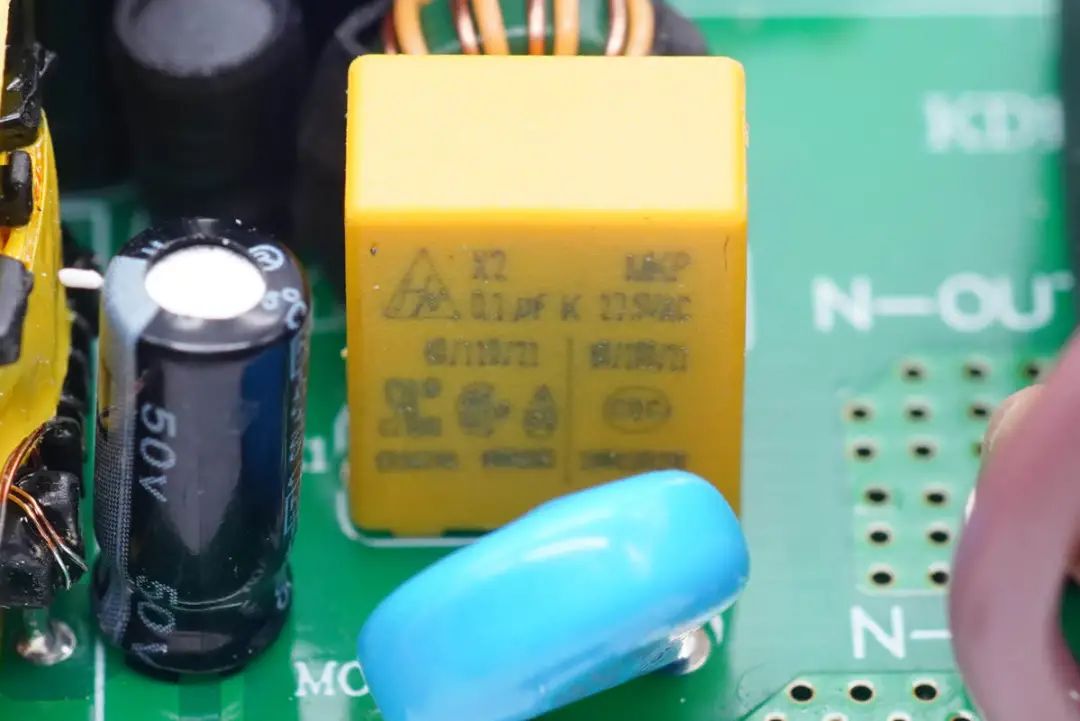

安规X电容特写，容量0.1μF。

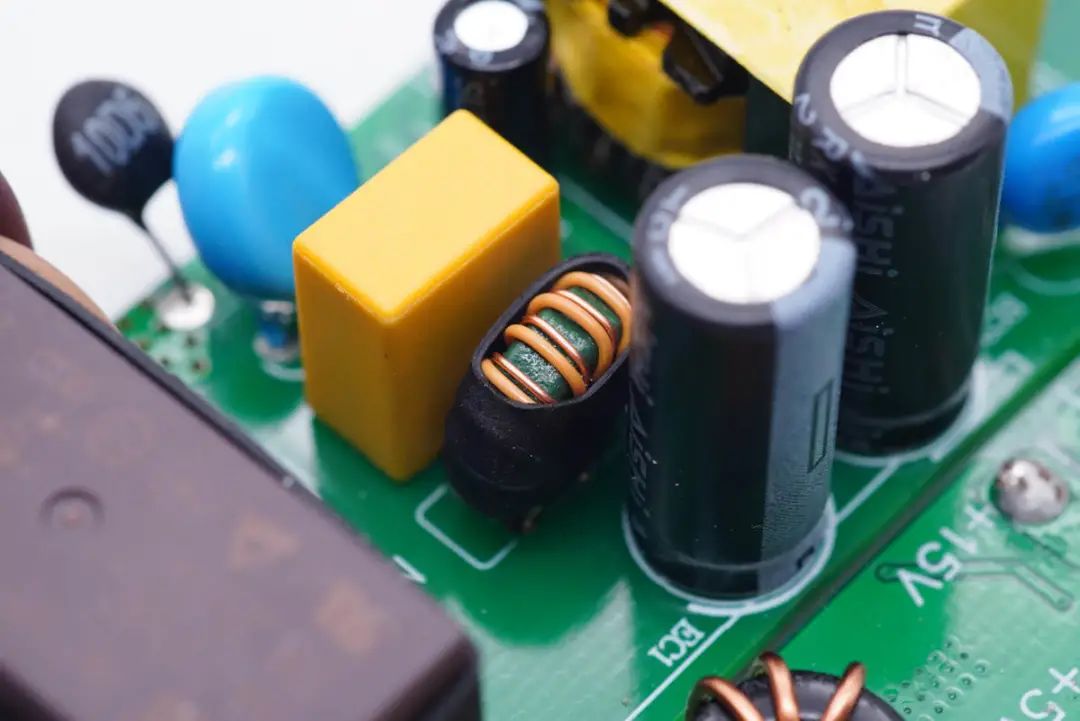

共模电感双线绕制，外套绝缘管，用于滤除EMI干扰。

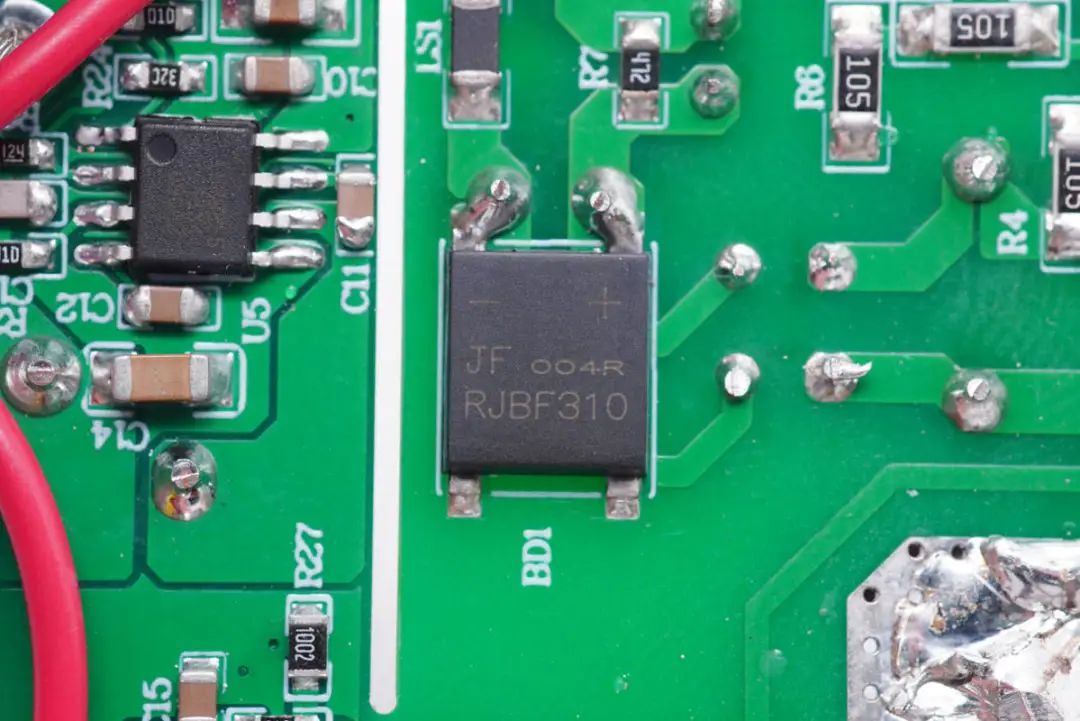

RJBF310整流桥特写。

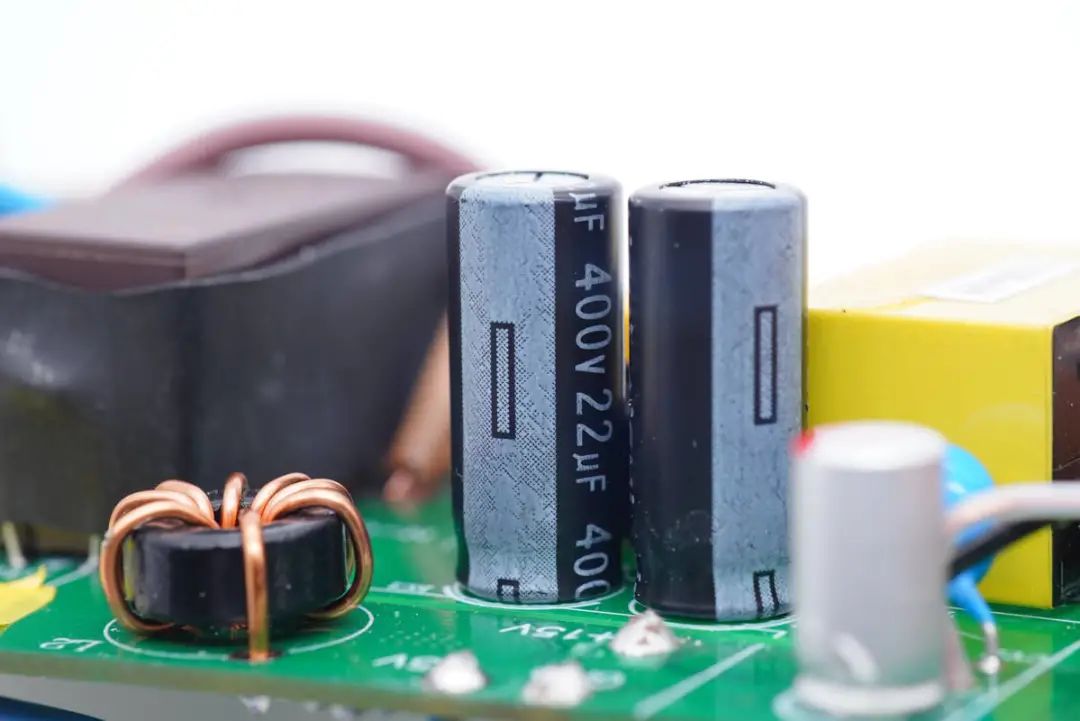

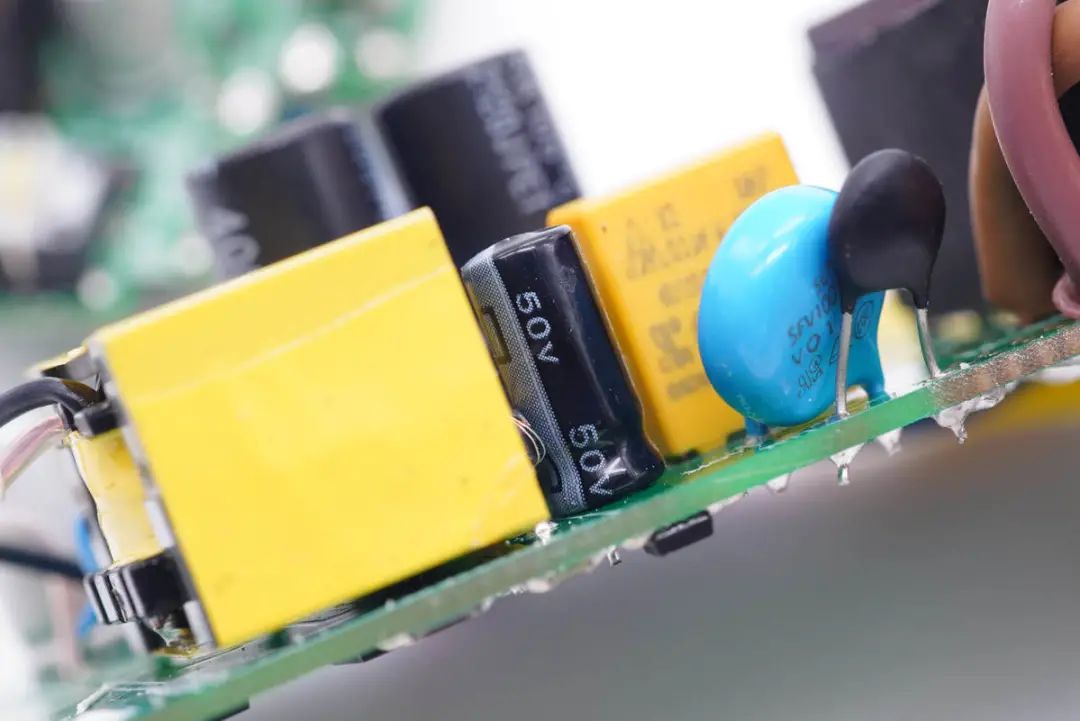

两颗高压滤波电解电容均来自艾华。

且规格相同都是400V 22μF。

中心一颗工字电感外套绝缘管保护。

主控芯片供电电容规格为50V 10μF。

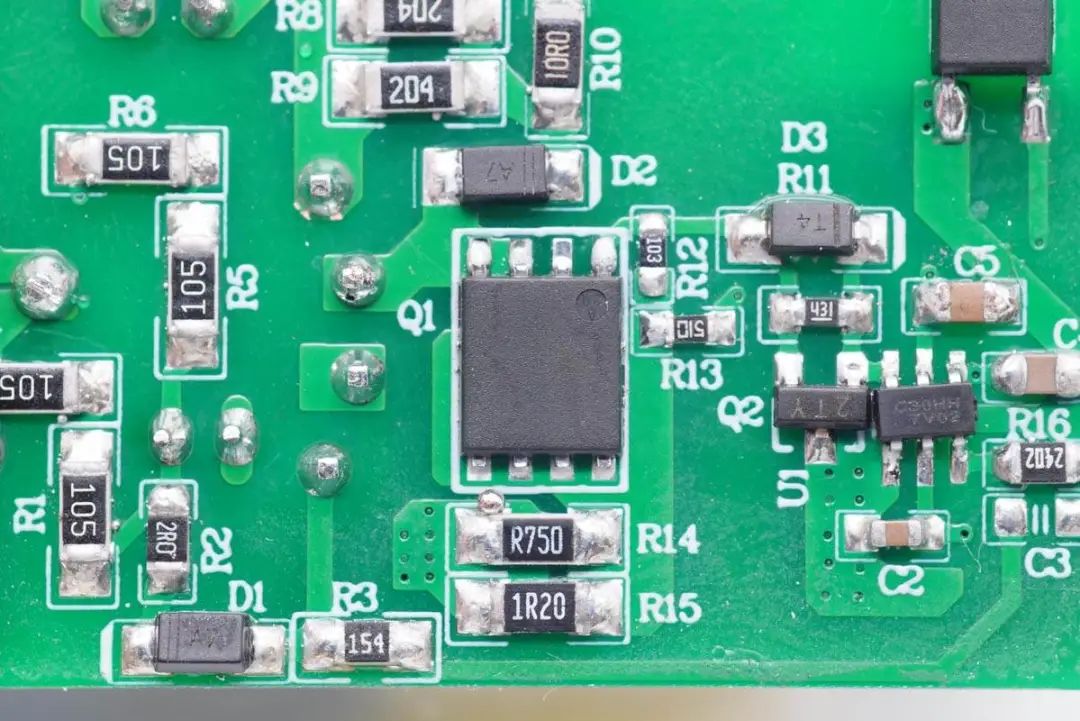

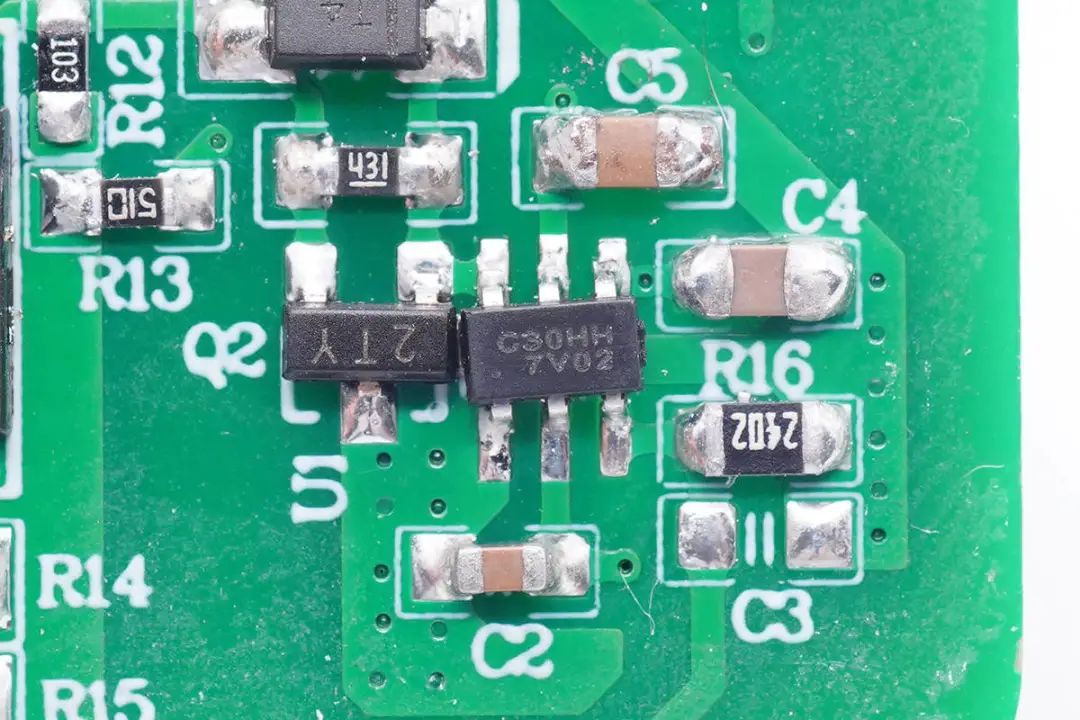

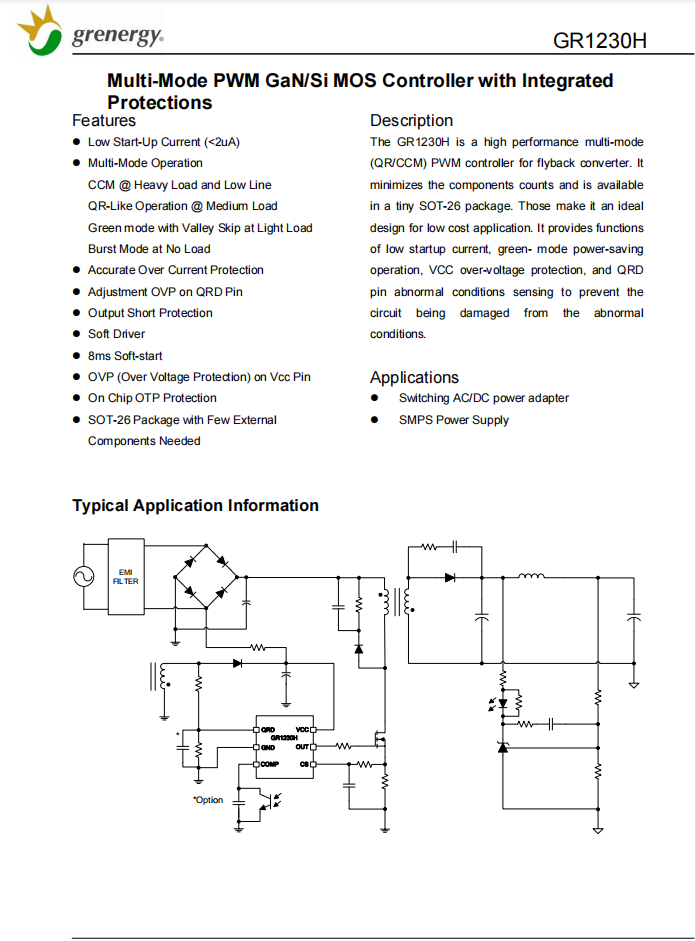

初级PWM控制器来自南京绿芯，型号为GR1230H（上图中右C30HH）。绿芯的GR1230H是一款反激初级PWM控制器，内置高效率混合操作模式，支持CCM、QR和节能模式，其专利的降频技术可实现全功率范围的高转换效率，特殊的抖频技术可降低EMI元件的尺寸及成本。

GR1230H独家的驱动技术可搭配第三代半导体的氮化镓（GaN）开关MOS管和传统硅MOS管，已被广泛用于高效率的开关电源适配器，是理想的氮化镓电源控制及驱动器。

据充电头网了解，绿芯的氮化镓控制芯片此前已被西门子30W USB氮化镓快充、硕天24W氮化镓充电器、HUGO USB充电器等电源产品采用。

GR1230H采用小巧的SOT23-6封装，芯片内置了斜率补偿电路，支持过流保护，过压保护，欠压保护和过热保护，同时还支持电流取样电阻开路断路保护，光耦短路和光耦开路保护，保护功能相当完整。

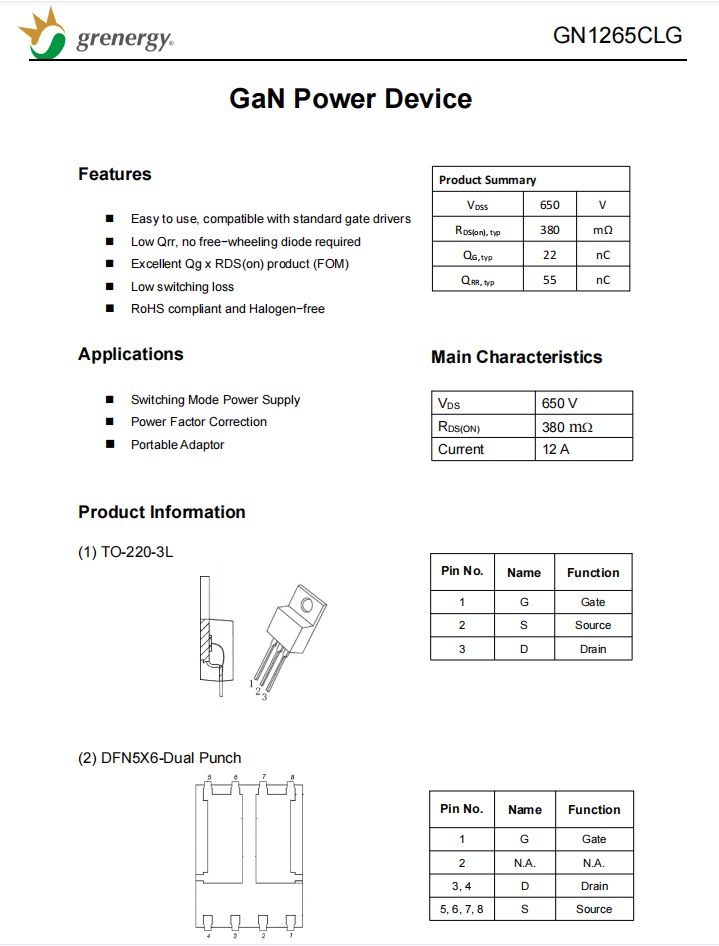

初级开关MOS管同样来自南京绿芯，型号GN1265CLG。这是一颗第三代半导体氮化镓（GaN）开关管，耐压650V，导通电阻380mΩ，采用DFN5*6和TO220两种封装，栅极支持±15V驱动电压。绿芯的GN1265CLG可以简化应用，并兼容传统的栅极驱动器。

绿芯的GN1265CLG适用于开关电源，具有PFC功率因数校正功能。GN1265CLG为氮化镓快充产品提供了小体积高效率的功率转换能力。

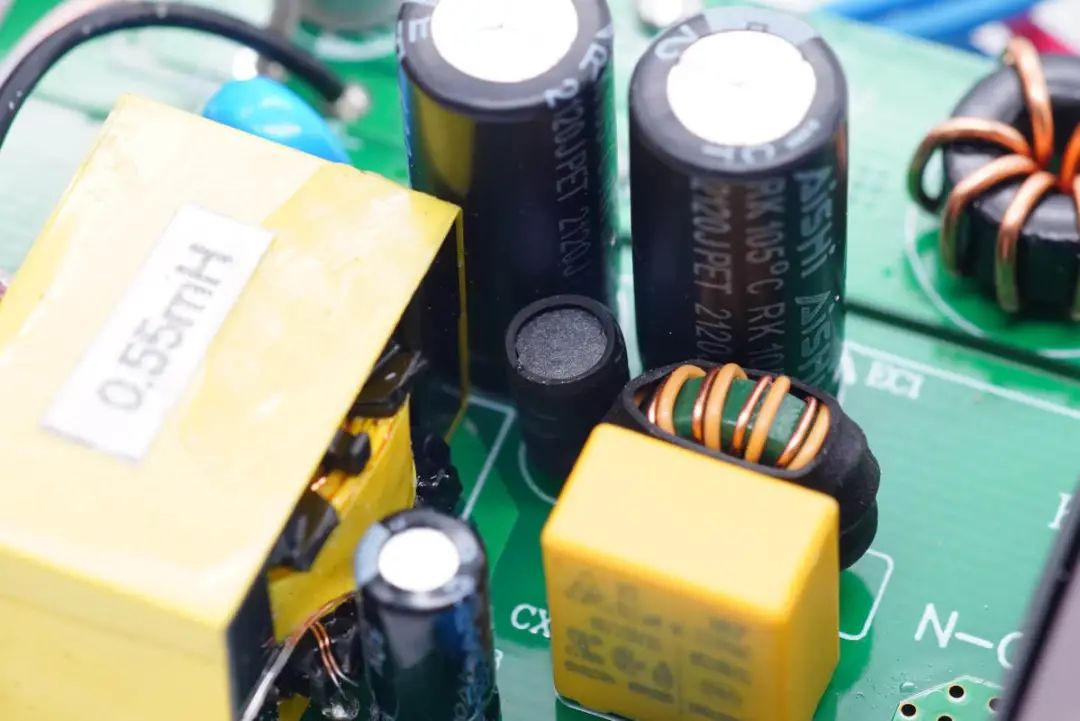

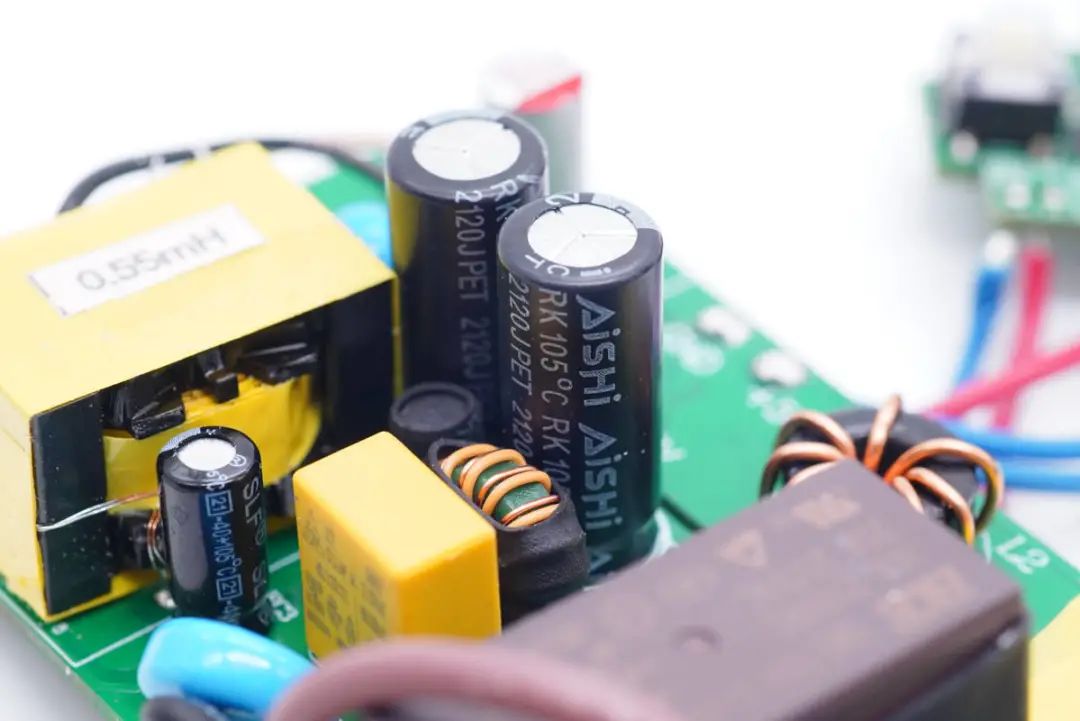

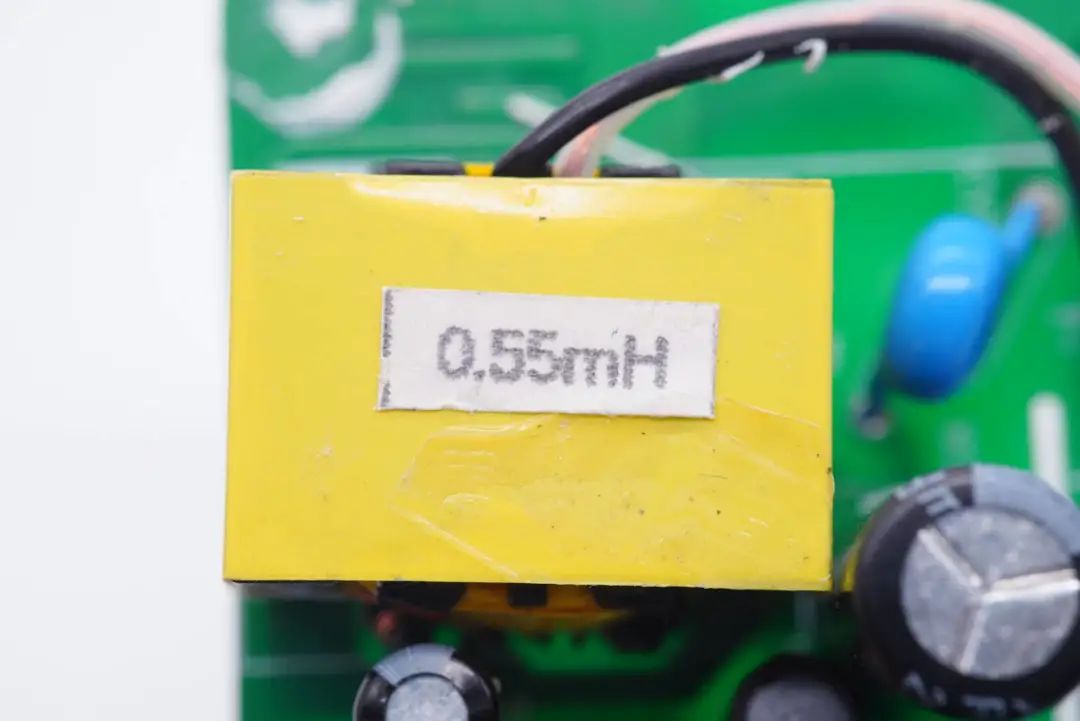

变压器特写，顶部标签印有0.55mH字样。

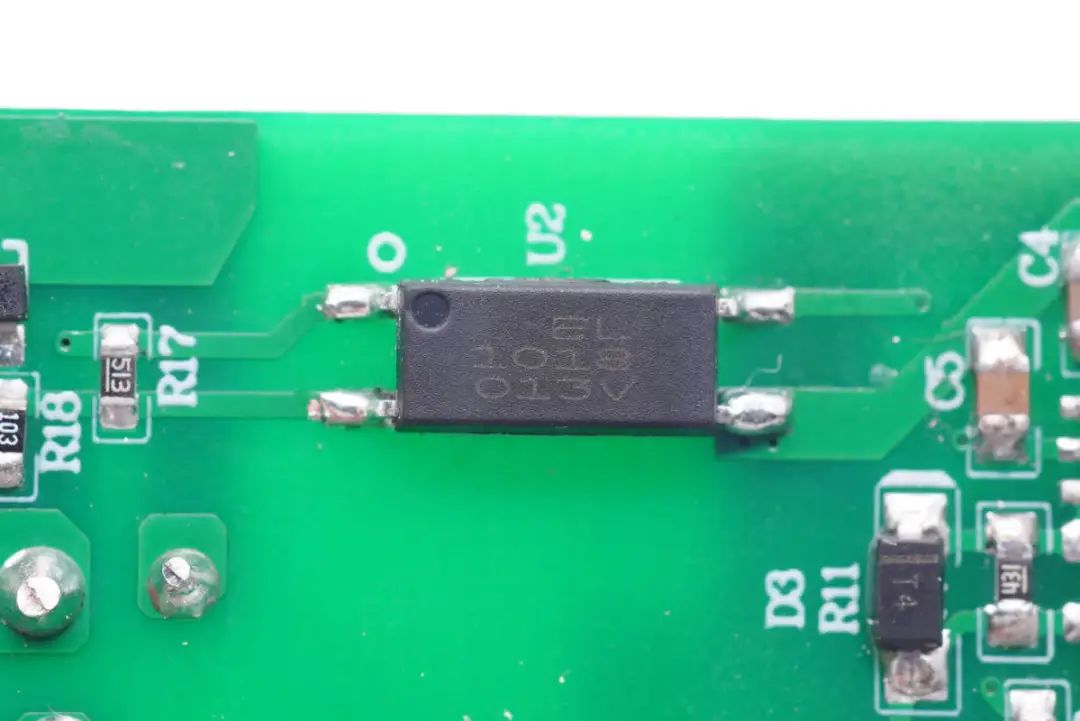

亿光EL 1018光耦，用于初级次级通信，反馈调节输出电压。

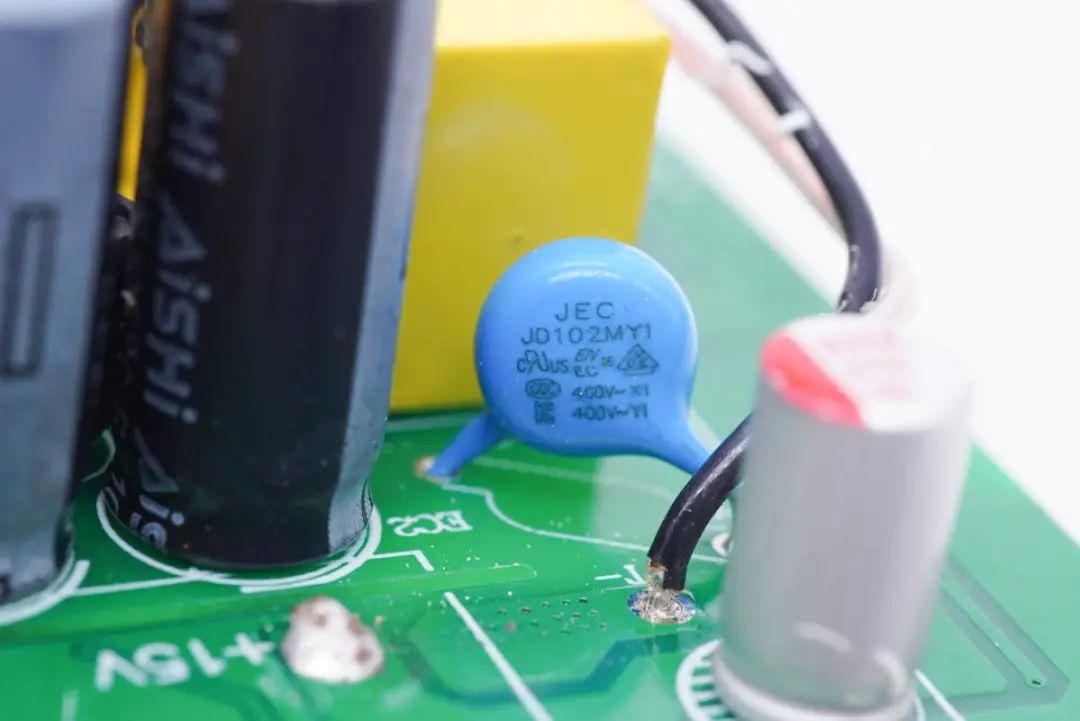

Y电容特写。

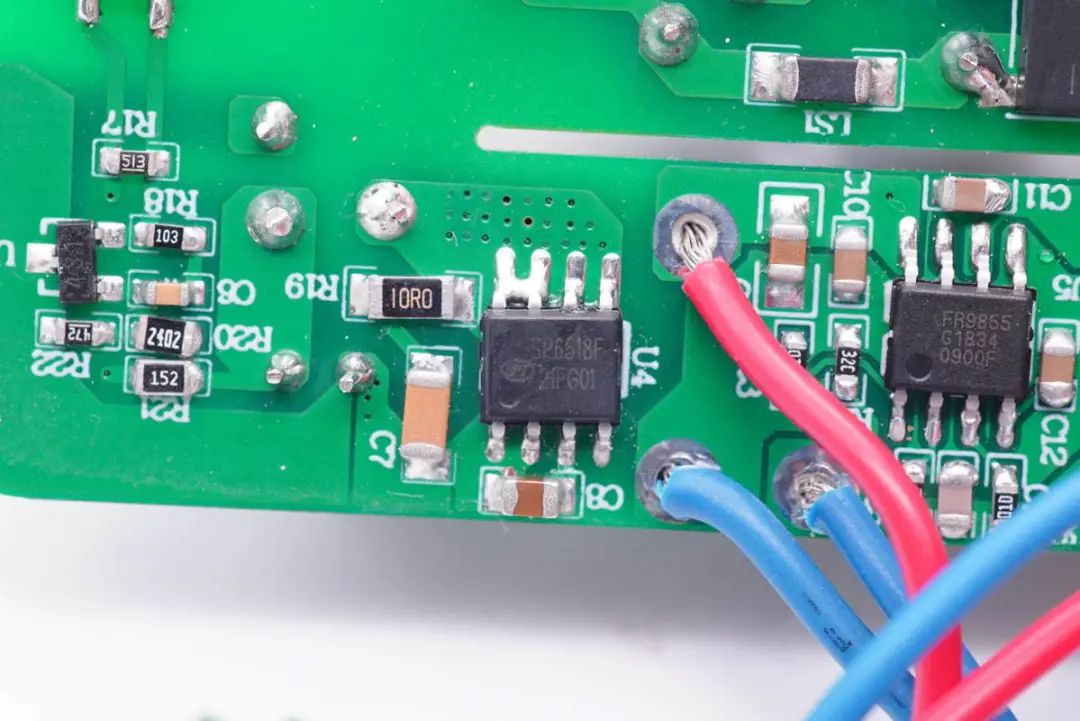

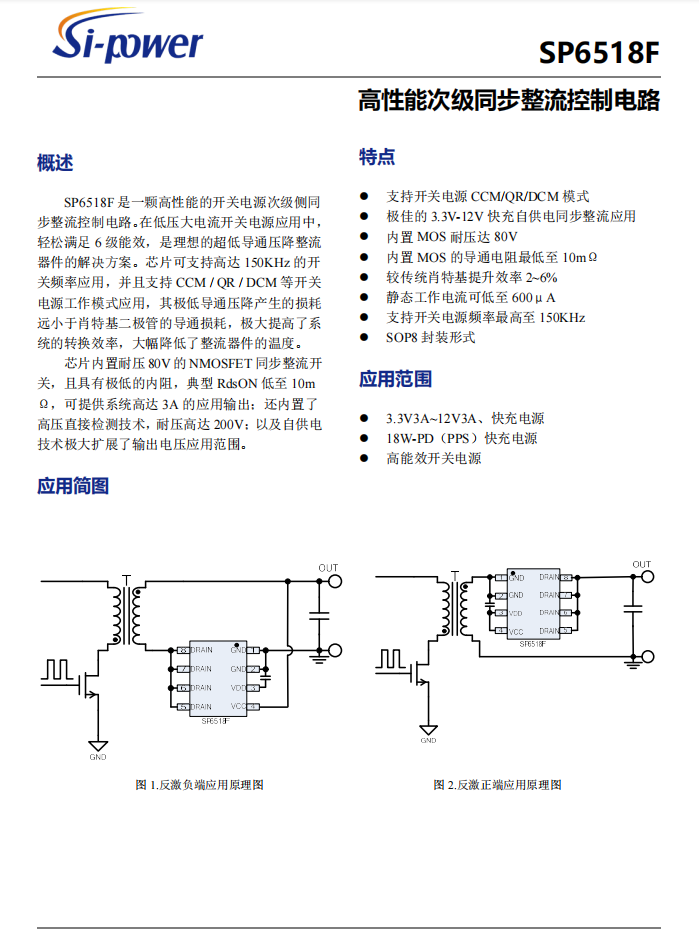

硅动力高性能次级同步整流芯片SP6518F，内置耐压80V的NMOSFET同步整流开关，且具有极低的内阻，典型RdsON低至10mΩ， 可提供系统高达3A的应用输出。

SP6518F还内置了高压直接检测技术，耐压高达200V；以及自供电技术极大扩展了输出电压应用范围；在低压大电流开关电源应用中，轻松满足6级能效，是一个不错的超低导通压降整流器件的解决方案。

充电头网拆解了解到，硅动力的快充芯片还被JinHotai迷你25W PD快充充电器、贝尔金无线充原装20W充电器、铁甲20W PD快充充电器、斯泰克20W迷你PD快充、奥睿科20W PD快充、图拉斯18W PD快充等数十款产品。

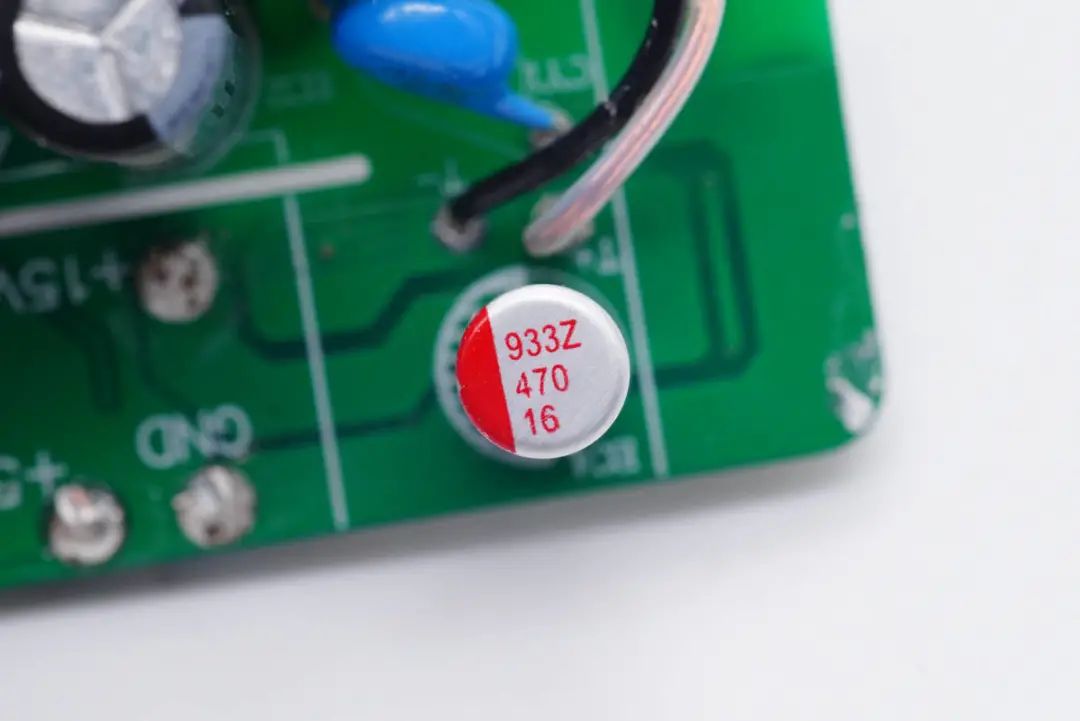

输出滤波固态电容特写，规格为16V 470μF。

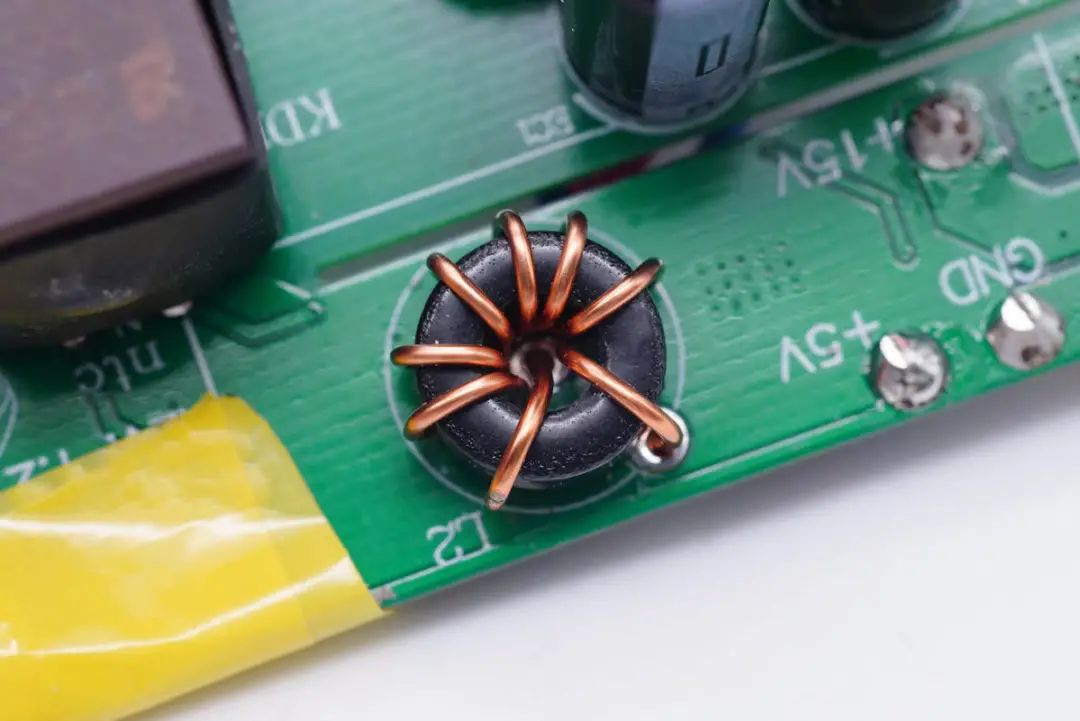

滤波电感特写。

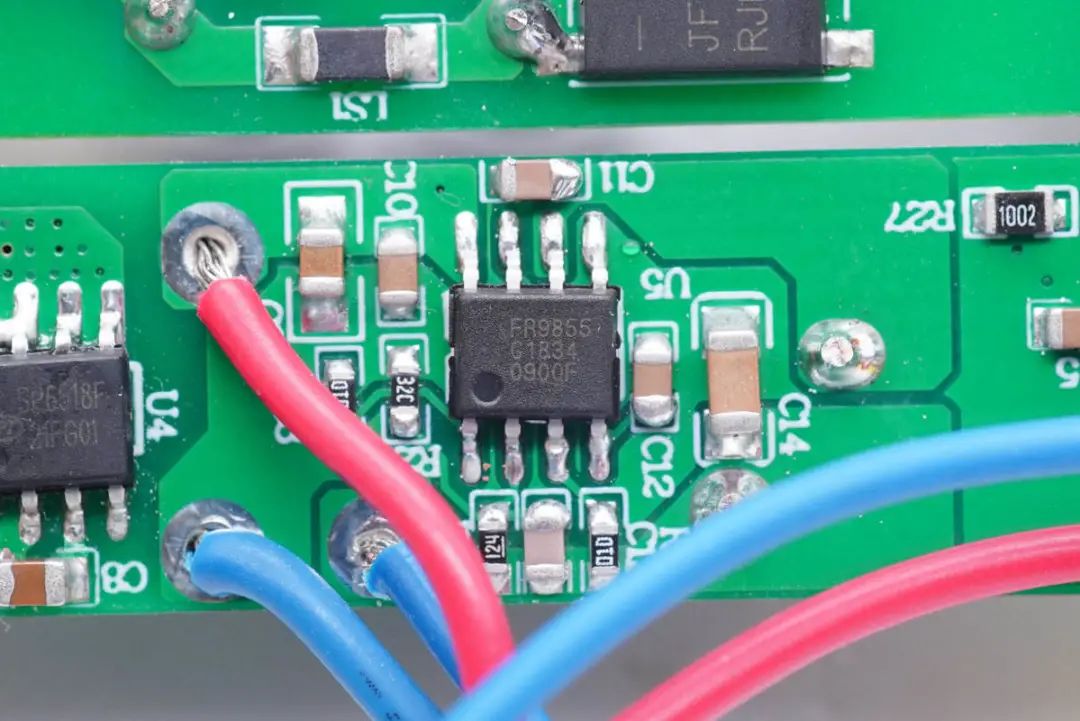

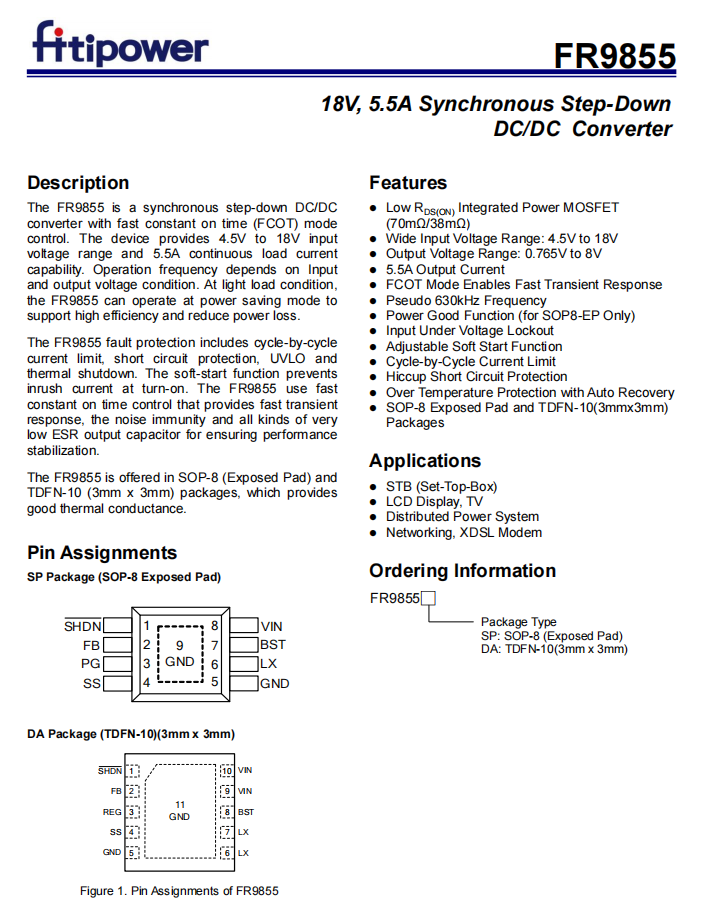

天德钰同步整流降压转换器FR9855，用于USB-A标充口降压5V输出。其支持4.5-18V电压输入以及5.5A连续负载电流能力。在轻载条件下，FR9855可在省电模式下工作，以支持高效率，降低功耗。

FR9855支持循环保护电流限制、短路保护、UVLO和热关机。软启动功能可防止接通时的涌入电流。FR9855使用fast恒定开启时间控制，提供快速瞬态响应响应速度快，抗噪性好，各种低ESR输出电容器，确保性能稳定。

据充电头网了解，天德钰的芯片此前已被立讯精密65W 1A1C氮化镓快充、意象65W氮化镓充电器、紫米18W QC3.0快充充电器、紫米65W USB PD三口快充充电器、DHL USB PD双口充电器等数十款电源配件采用

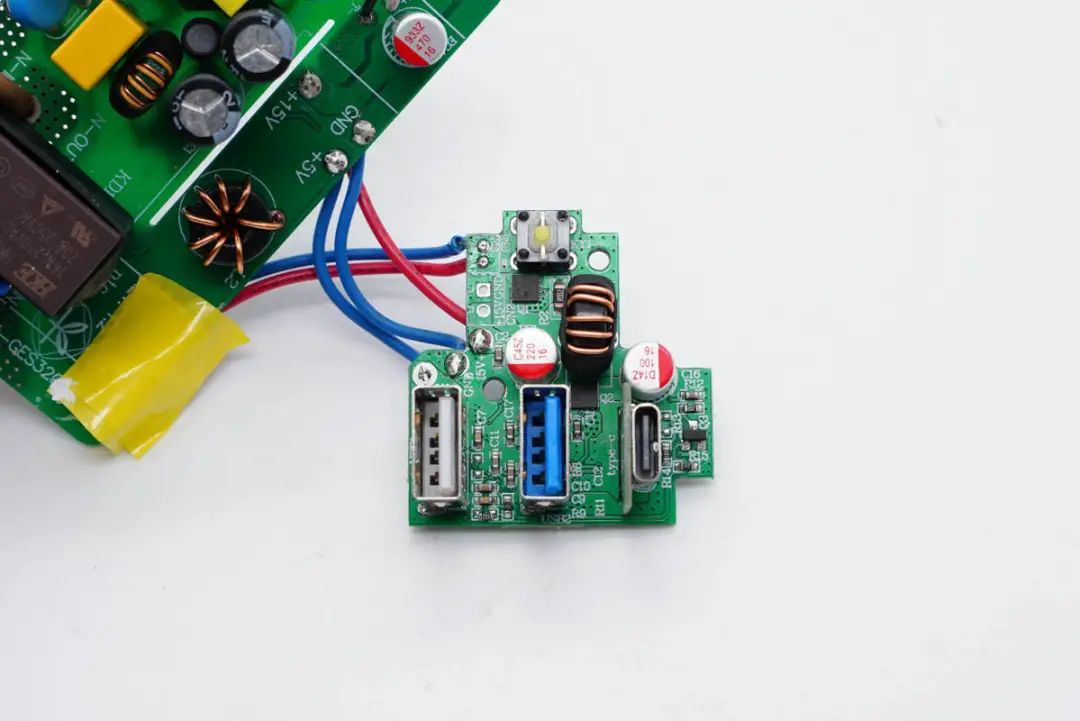

输出端小板正面一览，设有降压电感、滤波电容等器件，USB-C母座焊接在小板上。

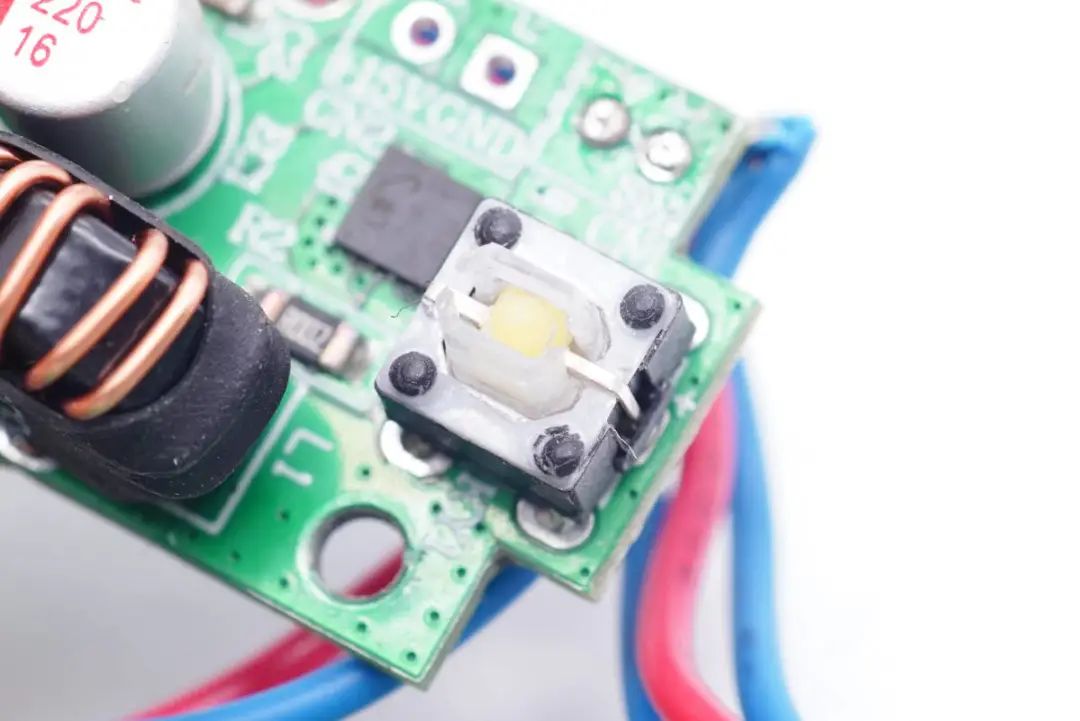

指示灯电源键特写。

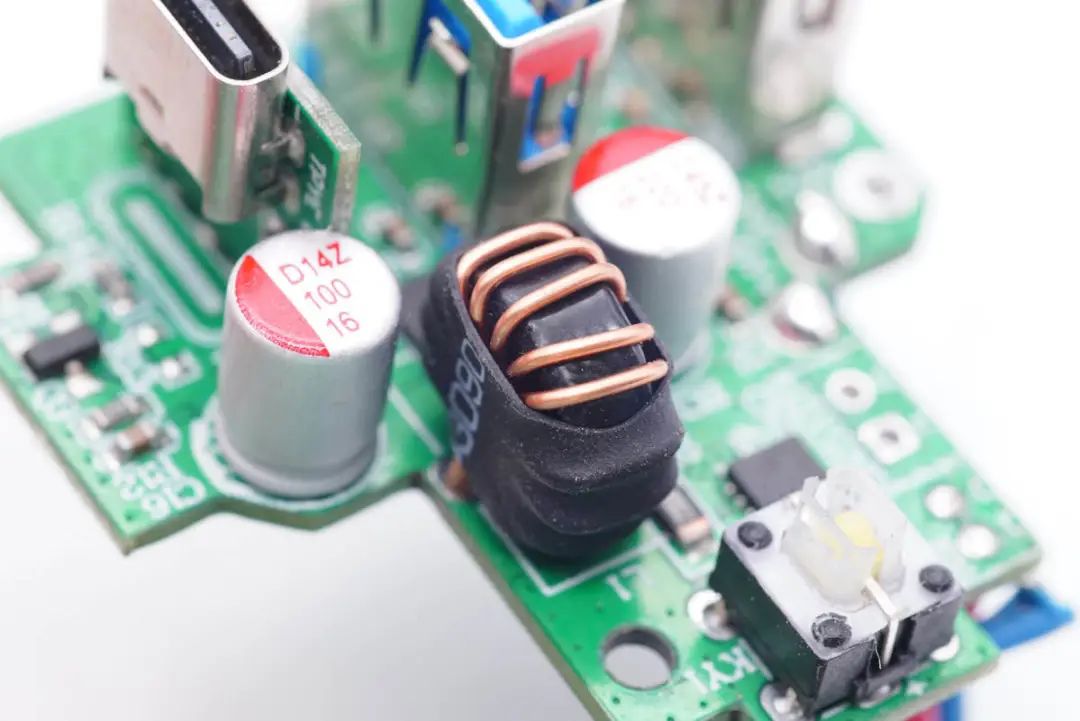

降压电感特写，外套绝缘管。

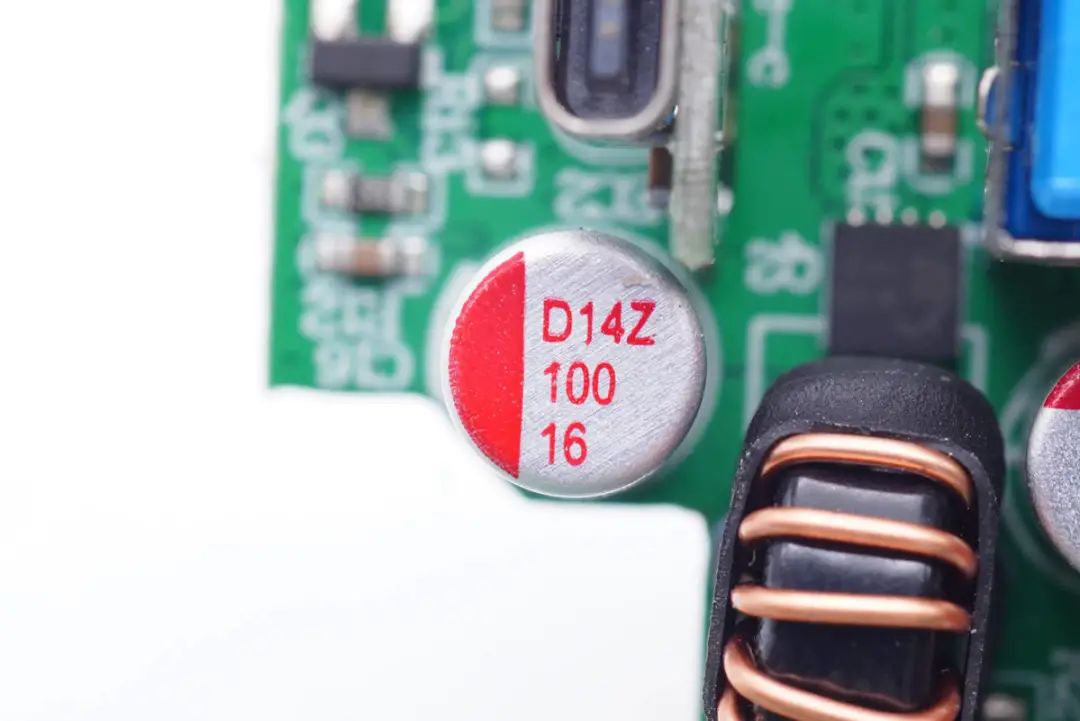

滤波电容特写，规格为16V 100μF。

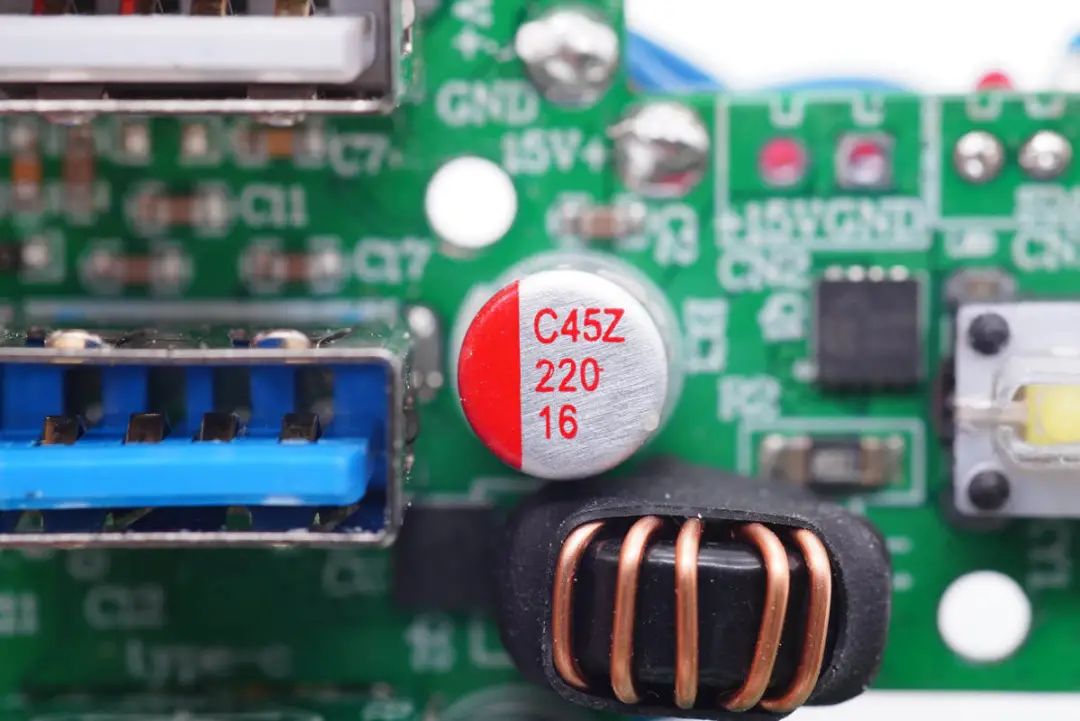

另一颗滤波电容特写，规格为16V 220μF，两颗电容分别用于两个接口输出滤波。

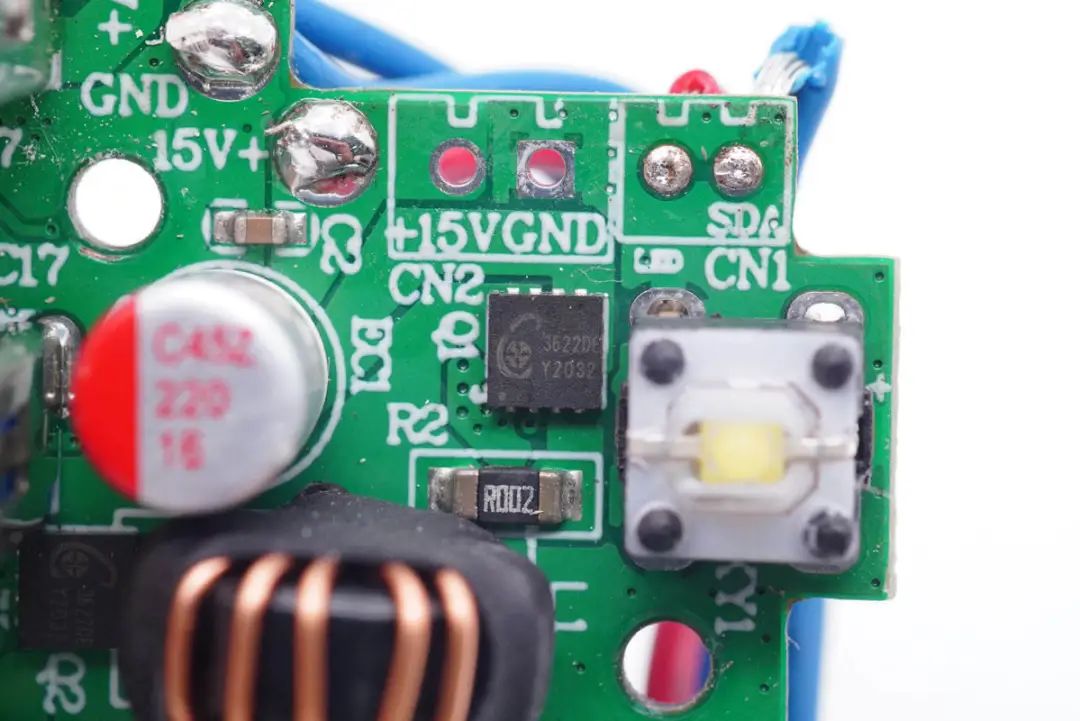

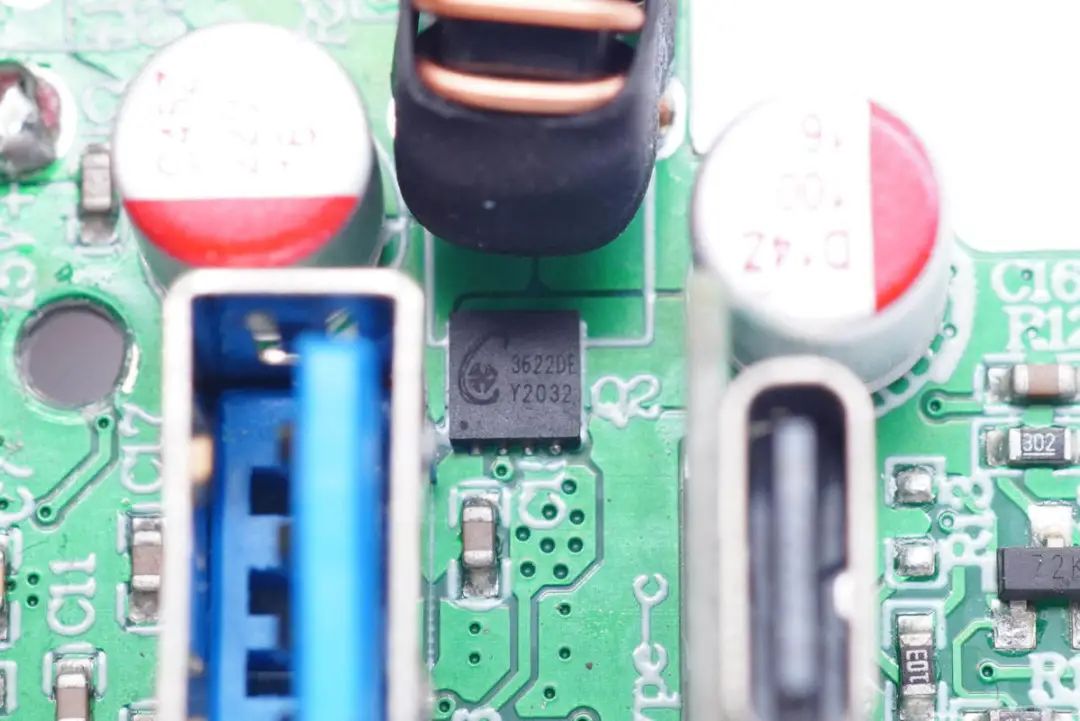

诚芯微3622DE 双NMOS管，耐压30V，用于同步整流降压。

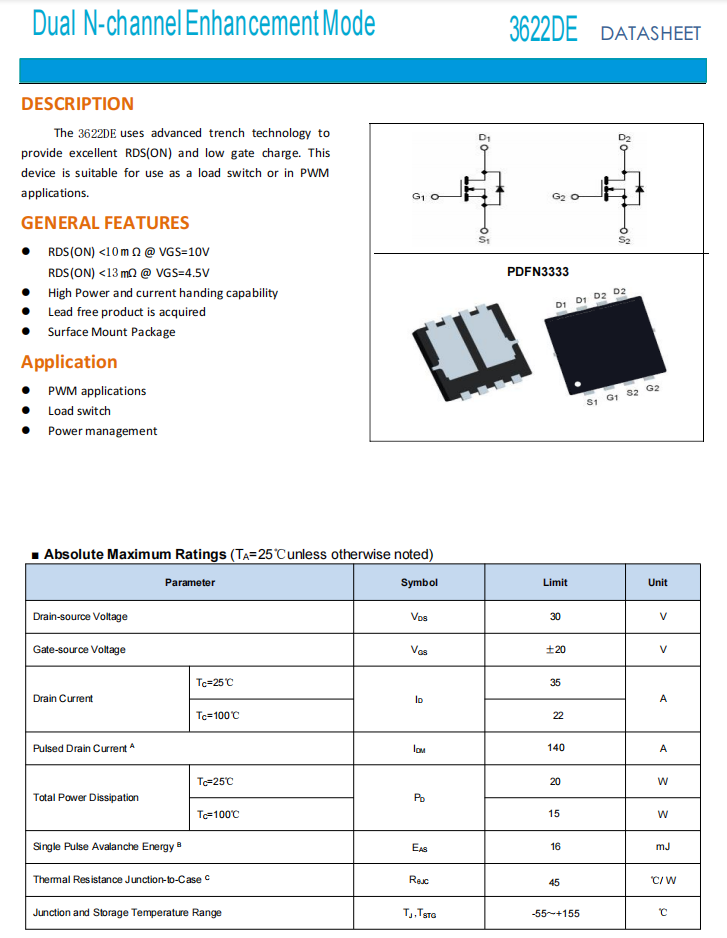

诚芯微3622DE资料信息。

另一颗诚芯微3622DE特写，用于双口快充分配，实现单口快充，双口5V的输出模式。

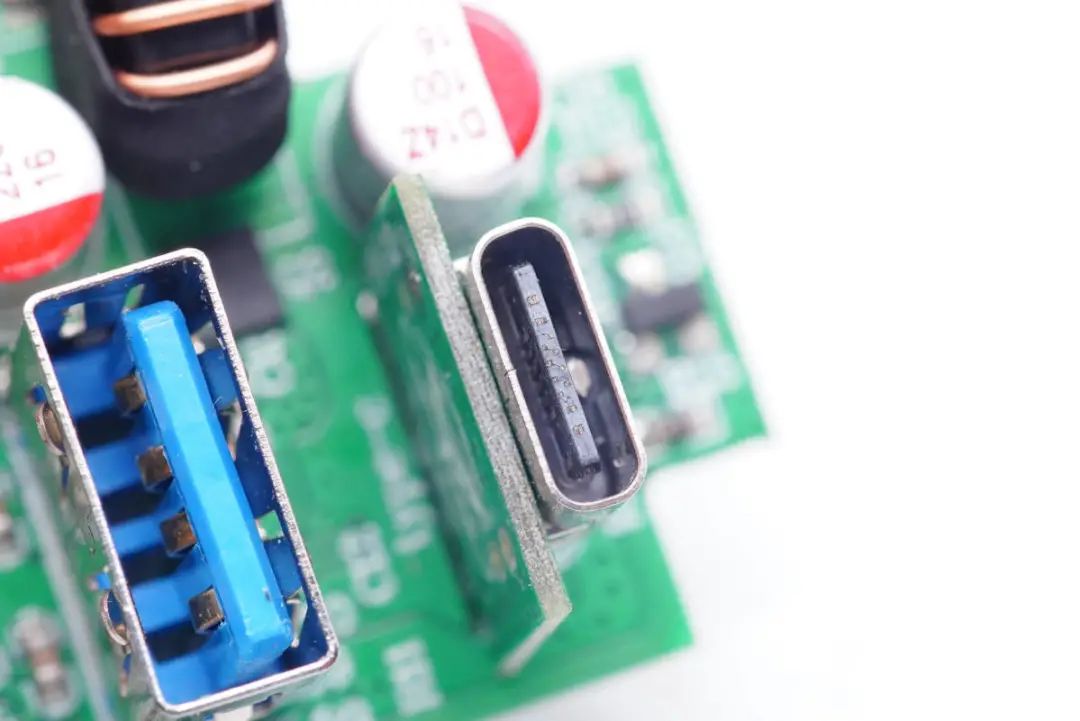

USB-C母座特写。

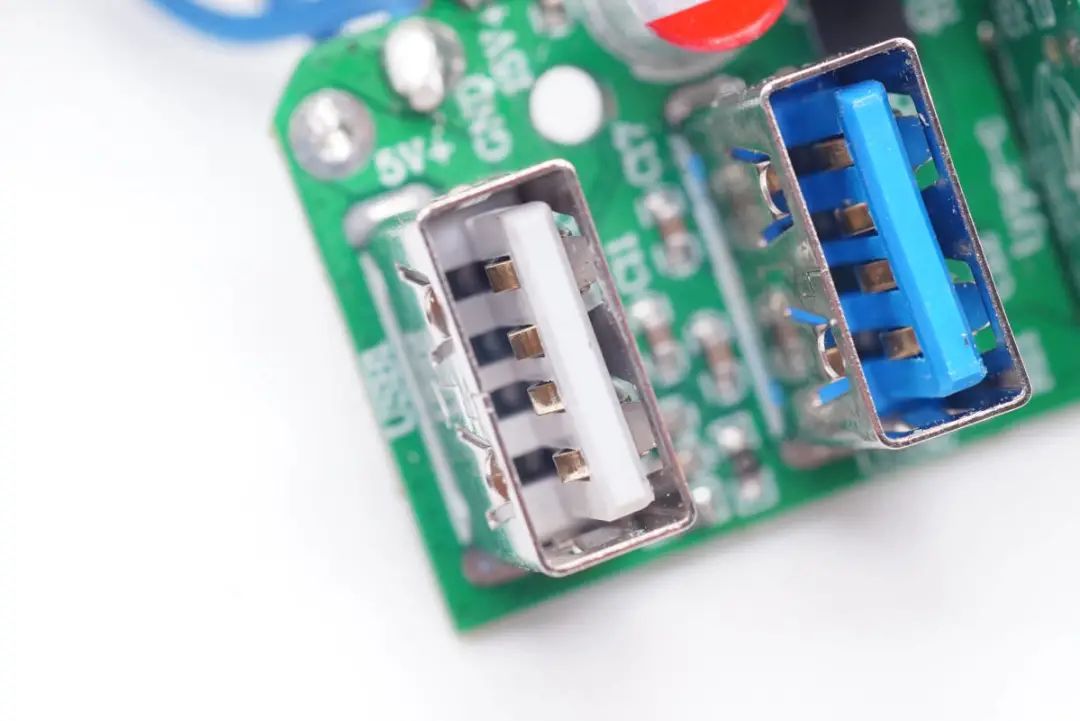

USB-A母座特写。

另一个USB-A母座特写。

全部拆解完毕，来张全家福。

充电头网拆解总结

宜家这款20W氮化镓快充延长线插座长约1.6米，配备3+2新国标插口，内置安全门防异物。配备2A1C接口支持QC、AFC、FCP、SCP、PD、PPS快充协议，兼容性好。此外产品额定功率达2500W，满足各种设备用电需求。总的来说无论配置还是性能都相当实用。

充电头网通过拆解发现，插座内部四大模块独立设计，有一定的间隔距离，有效避免积热、短路等问题。充电器开关电源主级采用南京绿芯GR1230H主控搭配南京绿芯自主研发GN1265CLG氮化镓开关管，次级采用硅动力SP6518F同步整流芯片。

这是国内又一款氮化镓快充方案，对国内快充市场的发展起到积极推动作用。充电头网关注到，相对于只提供氮化镓开关管的国产芯片厂家来说，南京绿芯同时提供了氮化镓主控芯片和氮化镓MOS开关管，这是国产芯片厂家第一次提供完整的氮化镓初级线圈解决方案，是国产芯片厂家的里程碑式的事件。此外一经推出便获得大品牌的采用，足见南京绿芯氮化镓主控+开关MOS管方案的可靠。
