浅谈ERS系统及适用的液位计

　　ERS（Electronic Remote Sensor）电子远传系统解决了在高型容器和塔上进行液位测量常见的的问题。ERS系统是一个多参数系统，提供额外的过程优化控制信息。除了液位计算，ERS提供来自每个压力传感器读数的实时访问和液位或体积测量的比例输出。既然ERS系统与液位测量技术如此紧密相关，那么，适用于ERS系统的液位计有哪些呢？在介绍之前，我们先来了解什么是ERS系统。

　　ERS是一种新型的差压液位测量系统。ERS系统由两台普通的压力变送器通过电缆连接（CAN通讯）形成一个差压测量系统，差压的计算由现场变送器完成，主表直接输出差压信号，只需要一个4mA～20mA回路连接到主表，副表由主表供电。ERS系统采用专利的同步技术，直接对主表进行差压零点调整，保证差压信号的可靠同步。此外，ERS技术是对传统双法兰测液位的补充，有自身的特点和优势，比如，在使用双法兰膜片变送器测液位时，如果取压间距过大，毛细管长度太长会带来一系列的问题。常见的问题有：毛细管过长时温度变化对测量精度影响较大，响应速度也会变慢，高温油在环境温度过低时需要伴热等。然而，ERS技术恰好可以弥补双法兰测液位在这些情况下的不足。既然ERS系统有如此明显的优势，那么是否可以用于所有工况之中呢？答案是否定的，一般，ERS系统适用于以下四种工况：

　　1、较高的储罐、高塔，如蒸馏塔、发酵罐等高度较高的设备。因上下取压间距比较大，如采用ERS系统可以有效消除长毛细管的测量误差，缩短响应时间，提高整体测量性能。

　　2、差压大而静压小的工况。ERS通过测量压力计算得到差压，要保证差压信号的精度，静压SP与差压DP的比值不能超过变送器的最小精度要求，即（SP+DP）: DP＜100：1，若在30：1以内效果更好一些。

　　3、较大的环境温差或需伴热的场合。因为ERS不需要导压管或毛细管，所以可以从根本上消除环境温度对测量的影响。

　　4、安装比较复杂的工况。ERS只需单独固定两台变送器，然后连接通讯电缆即可。

　　了解完ERS系统的概念以及其适用工况后，我们对于ERS系统也有了一定程度的认识。接下来，我们来谈谈适用于ERS系统的液位计有哪些。

一、雷达液位计

计为Rada-21高频脉冲雷达液位计

　　雷达液位计是一种基于电磁波技术的非接触式液位测量仪表，其主要由电磁波信号进行发射、反射和接收三个步骤后，经信号处理器检测发射波及回波的时差或者频率差，进而计算出物料的高度。雷达液位计由信号处理器、天线、显示单元等几部分组成。由于其精度高，且测量量程大，因此十分适用于ERS系统中。此外，雷达液位计的特点和优势也充分证明了其十分适用于ERS系统：

　　（1）采用非接触式测量法，受被测介质物理化学性质影响较小，应用场合广泛；

　　（2）其发射的电磁波不需要传输介质，可以在真空中传输，适合真空工况应用；

　　（3）采用一体化设计、无机械可动部件、可靠性好、使用寿命长，维护简单；

　　（4）盲区范围小、测量范围大、可靠性和测量精度高。

二、超声波液位计

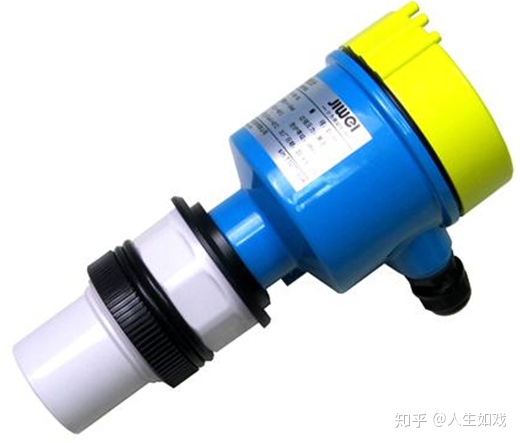

计为Uson-11超声波液位计

　　超声波液位计和雷达液位计均采用非接触式测量法对介质进行液位测量，其工作原理也与雷达液位计有不少相似之处，因此也是ERS系统中的理想测量仪表之一。超声波传感器向介质表面发射超声波脉冲信号，介质反射回波，该回波信号再被传感器接收，智能转换器测算传感器发射与接收脉冲信号的时间差，由时间差和声速计算出传感器至介质表面的距离，再根据传感器的安装高度计算出实际的液位高度。

　　计为自主研发的超声波液位计具有以下特点和优势：

　　（1）适用于具有腐蚀性、高黏性、易燃性、毒性液体以及浆料、污水等的连续、非接触式物位测量，且不受介质密度、介电常数、导电性能等的影响。

　　（2）内置温度传感器，用于补偿由于传播介质温度变化而引起的声速变化。

　　（3）可用于开放性容器、水池等的液位测量。

　　（4）性价比高、寿命长、测量精度高、性能稳定、可靠性强。
