基于低成本CMOS摄像头智能监控系统的设计

在考虑数字化监控系统的基本要求和CMOS摄像头的价值、性能、功耗、体积和发展趋势的基础上，在普通PC机上运用VC＋＋和VB编程实现了“基于低成本CMOS摄像头的数字图像智能监控系统”。当监控场景发生变化时，系统自动拍照和录像，并提供3个报警级别，同时实施相应的处理机制，并进行声音报警，必要时还可以进入人工干预。

1 系统功能

本系统由微机、CMOS摄像头和软件等组成，其基本功能如下：

（1）能够克服廉价CMOS摄像头的不稳定性和低象素低分辨率的缺陷，对监控场景进行可靠、稳定的监控。

（2）能够实现智能化、自动化。在发现异常情况时，可以根据异常情况的危险等级而实施不同的处理机制。

（3）具有拍照和录像功能，当出现异常情况时将有关场景记录在案，为日后分析提供影像证据，同时系统还提供时间信息。

（4）具有完善的后处理能力，在本系统内可以查看所拍摄的照片和录像，方便用户浏览查看，并且可以编辑、打印等。

（5）可灵活实现由自动监控到人工操作的切换。

2 硬件设计

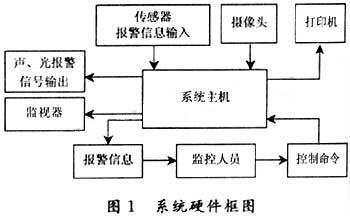

系统硬件构成框图如图1所示。

系统主机由一台普通PC机加载软件而构成，系统设计在兼顾高性能和低价格的综合分析下，采用大容量的磁盘空间以存储庞大的数据，选用稳定性高的CPU以保证系统长时间运行。

CMOS摄像头为Logitech Express 2000。其象素值仅为10万，当分辨率为320×240pixels时，FPS为15帧，照度在100－100 000勒克司之间。

3 软件设计

3.1 主程序框图

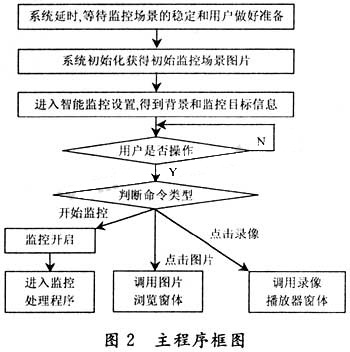

监控软件主程序框图如图2所示。

3.2 监控程序框图

监控程序框图如图3所示。

系统将警报定为3个级别，分别是绿色警报、黄色警报和红色警报。由低到高分别表示监控场景安全、系统进入警备状态和系统进入报警状态。

当系统处于绿色报警状态时，位于屏幕中心的视频回放窗口中实现地回放CMOS摄像头捕捉的视频图像，位于屏幕下方的状态栏则显示系统运行时间以及当前时间等信息。同时，内部监控程序进行运动检测，一旦场景有变化就触发高一级别的警报，并驱动附属设备工作。

4 对低成本CMOS摄像头的研究

4.1 图像的获取

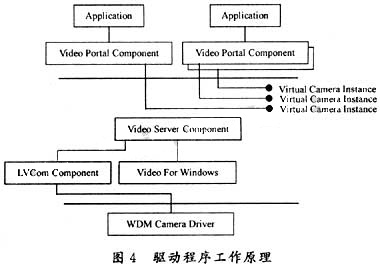

在摄像头图像的获取上，系统采用了Logitech Quick－Cam SDK。这是一个COM接口驱动程序，通过对他的设定编程，就可以获取摄像头捕捉的图像，图4显示了程序设计者和摄像头低层驱动之间的工作原理。

通过调用WDM驱动程序，应用程序就可以和CMOS摄像头进行数据通信。

4.2 预处理方法

图像在生成和传输过程中受噪声干扰会使质量下降。为了抑制噪声和改善图像质量，必须对图像进行平滑处理。

为了滤除图像中的噪声，系统设计时采用平滑技术，本系统中采用的平滑技术是对噪声图像使用局部算子，即仅对他的局部小领域内的一些象素加以运算。该方法也称作非加权领域平均法，他均等地对待领域中的每个象素。设图像中某象素的灰度值为f（x，y），他的领域S为N×N，点集总数为M，则平滑后该点的灰度值为整个区域的平均值。

领域运算（Neighborhood Operation）实质上就是进行模板操作，即某个象素点的值不仅和本象素灰度有关，而且和其领域点的值有关，平滑模板的思想是通过某一点和其周围8个点的象素值平均来滤除噪声。

系统中采用的图像模板操作函数如下：

利用该通用模板，就可以轻松地实现局部平滑操作。

4.3 成像规律的研究

基于廉价的CMOS摄像头最严重的问题就是稳定性差。也就是说如果对同一静态场景进行连续拍摄时，其图像也存在很大差别。为此，首先进行对静态图像连续拍摄的稳定性的实验，对图像进行三原色分离，比较各象素点的差值，统计不同的象素点的个数。

假设某一特定点在相邻t1，t2时刻所对应的三原色值分别为（R1，G1，B1）和（R2，G2，B2）。实验发现，R1≠R2，G1≠G2，B1≠B2，但其存在关系R1－R2△G1－G2△B1－B2。

三原色分离是分离前背景图像的基础，为此，构建函数f（1），f（2）分别表示t1，t2时刻某一点所对应的三原色函数值。通过对三原色分离后的误差域值的研究发现，当|f（1）－f（2）|＝a＝45时（a称为域值），可准确实现t1，t2时刻前背景图像的分离，且系统反映速度较快，属于非常合适的“折衷点”。因此，当a≤45时，可以认为图像中t1，t2时刻的三原色差值是由于摄像头的误差造成的，否则判断有物体进入了监控区域。

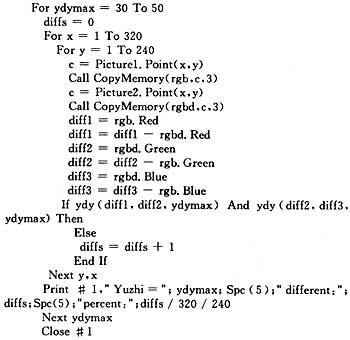

实现前背景分离的核心程序如下：

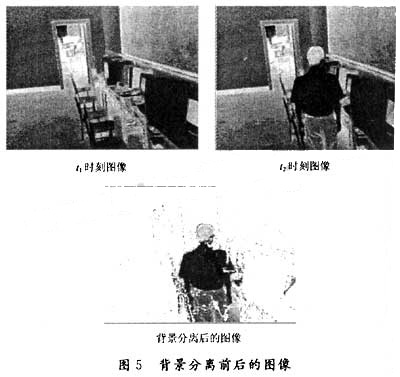

图5所示即为程序运行后的前背景分离结果。

5 结语

在系统的研究过程中，课题组投入了大量经历致力于低成本CMOS摄像头的研究，成功地克服了摄像头稳定性差、精度低等问题。探索出了一条低成本多媒体监控系统开发之路。

通过在不同场所的系统测试，本系统完全达到了高精度、高稳定性的实时监控功能。但随着对监控系统的进一步要求，为适应新的形势，该系统在以下方面有待优化。

（1）视频信号的自动切换，每间隔一定时间自动切换摄像头监控区域。

（2）增加网络功能，报警时可将照片和录像传输到远端主机。

（3）增加电话报警功能，报警使可拨打报警电话。

（4）对系统稳定性进行深入研究。

（5）改进图像和视频压缩算法，采用MPEG4压缩技术。
