AD9833型高精度可编程波形发生器及其应用

1 引言

AD9833是ADI公司生产的一款低功耗，可编程波形发生器，能够产生正弦波、三角波、方波输出。波形发生器广泛应用于各种测量、激励和时域响应领域，AD9833无需外接元件，输出频率和相位都可通过软件编程，易于调节，频率寄存器是28位的，主频时钟为25MHz时，精度为0.1Hz，主频时钟为1MHz时，精度可以达到0.004Hz。

可以通过3个串行接口将数据写入AD9833，这3个串口的最高工作频率可以达到40MHz，易于与DSP和各种主流微控制器兼容。AD9833的工作电压范围为2.3V－5.5V。

AD9833还具有休眠功能，可使没被使用的部分休眠，减少该部分的电流损耗，例如，若利用AD9833输出作为时钟源，就可以让DAC休眠，以减小功耗，该电路采用10引脚MSOP型表面贴片封装，体积很小。

AD9833的主要特点如下：

频率和相位可数字编程；

工作电压为3V时，功耗仅为20mW；

输出频率范围为0MHz－12.5MHz；

频率寄存器为28位（在25MHz的参考时钟下，精度为0.1Hz）；

可选择正弦波、三角波、方波输出；

无需外界元件；

3线SPI接口；

温度范围为－40℃－＋105℃。

2 AD9833的结构及功能

2.1 电路结构

AD9833是一块完全集成的DDS（Direct Digital Frequency Synthesis）电路，仅需要1个外部参考时钟、1个低精度电阻器和一个解耦电容器就能产生高达12.5MHz的正弦波。除了产生射频信号外，该电路还广泛应外于各种调制解调方案。这些方案全都用在数字领域，采用DSP技术能够把复杂的调制解调算法简化，而且很精确。

AD9833的内部电路主要有数控振荡器（NCO）、频率和相位调节器、Sine ROM、数模转换器（DAC）、电压调整器，其功能框图如图1所示。

AD933的核心是28位的相位累加器，它由加法器和相位寄存器组成，每来1个时钟，相位寄存器以步长增加，相位寄存器的输出与相位控制字相加后输入到正弦查询表地址中。正弦查询表包含1个周期正弦波的数字幅度信息，每个地址对应正弦波中0°－360°范围内的1个相位点。查询表把输入的地址相位信息映射成正弦波幅度的数字量信号，去DAC输出模拟量，相位寄存器每经过228/M个MCLK时钟后回到初始状态，相应地正弦查询表经过一个循环回到初始位置，这样就输出了一个正弦波。输出正弦波频率为：

fOUT＝M（fMCLK228） （1）

其中，M为频率控制字，由外部编程给定，其范围为0≤M≤228－1。

VDD引脚为AD9833的模拟部分和数字部分供电，供电电压为2.3V－5.5V。AD9833内部数字电路工作电压为2.5V，其板上的电压调节器可以从VDD产生2.5V稳定电压，注意：若VDD小于等于2.7V，引脚CAP/2.5V应直接连接至VDD。

2.2 功能描述

AD9833有3根串行接口线，与SPI、QSPI、MI－CROWIRE和DSP接口标准兼容，在串口时钟SCLK的作用下，数据是以16位的方式加载到设备上，时序图如图3所示，FSYNC引脚是使能引脚，电平触发方式，低电平有效。进行串行数据传输时，FSYNC引脚必须置低，要注意FSYNC有效到SCLK下降沿的建立时间t7的最小值。FSYNC置低后，在16个SCLK的下降沿数据被送到AD9833的输入移位寄存器，在第16个SCLK的下降沿FSYNC可以被置高，但要注意在SCLK下降沿到FSYNC上升沿的数据保持时间ts的最小和最大值。当然，也可以在FSYNC为低电平的时候，连续加载多个16位数据，仅在最后一个数据的第16个SCLK的下降沿的时将FSYNC置高，最后要注意的是，写数据时SCLK时钟为高低电平脉冲，但是，在FSYNC刚开始变为低时，（即将开始写数据时），SCLK必须为高电平（注意t11这个参数）。

当AD9833初始化时，为了避免DAC产生虚假输出，RESET必须置为1（RESET不会复位频率、相位和控制寄存器），直到配置完毕，需要输出时才将RESET置为0；RESET为0后的8－9个MCLK时钟周期可在DAC的输出端观察到波形。

AD9833写入数据到输出端得到响应，中间有一定的响应时间，每次给频率或相位寄存器加载新的数据，都会有7－8个MCLK时钟周期的延时之后，输出端的波形才会产生改变，有1个MCLK时钟周期的不确定性，因为数据加载到目的寄存器时，MCLK的上升沿位置不确定。

3 AD9833的引脚功能及时序

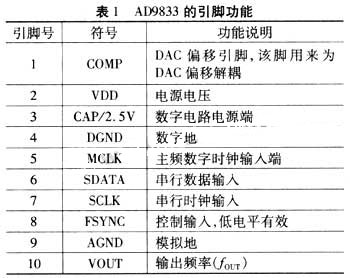

AD9833的引脚排列如图2所示，各个引脚的功能描述见表1。

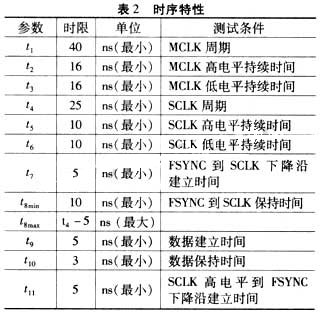

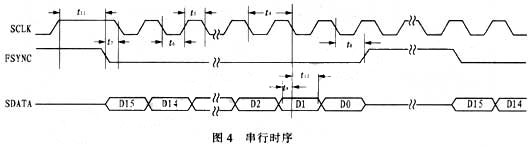

AD9833的时序特性如图3、图4和表2所示。

4 AD9833的内部寄存器功能

AD9833内部有5个可编程寄存器，其中包括3个16位控制寄存器，2个28位频率寄存器和2个12位相位寄存器。

4.1 控制寄存器

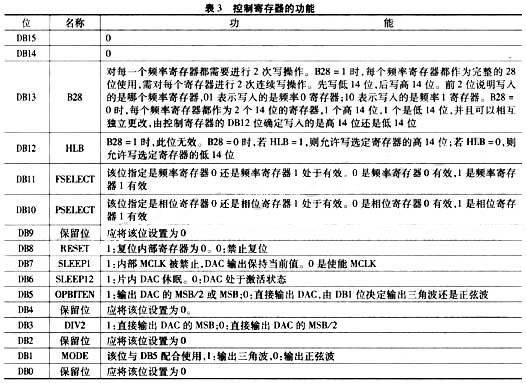

AD9833中的16位控制寄存器供用户设置所需的功能。除模式选择位外，其他所有控制位均在内部时钟MCLK的下沿被AD9833读取并动作，表3给出控制寄存器各位的功能，要更改AD9833控制寄存器的内容，D15和D14位必须均为0。

4.2 频率寄存器和相位寄存器

AD9833包含2个频率寄存器和2个相位寄存器，其模拟输出为

fMCLK228×FREQEG （2）

其中：FREQEG为所选频率寄存器中的频率字，该信号会被移相：

2π/4096×PHASEREC （3）

其中，PHASEREC为所选相位寄存器中的相位字。

频率和相位寄存器的操作如表4所示。

5 应用设计

AD9833可应用在L15型飞机控制盒配套的检测盒中，利用AD9833产生频率可调的正弦波，以模拟机轮速度传感器的速度信号，从而对控制盒的刹车防滑通道能否正常的刹车防滑进行检测。

5.1 AD9833的硬件电路连接

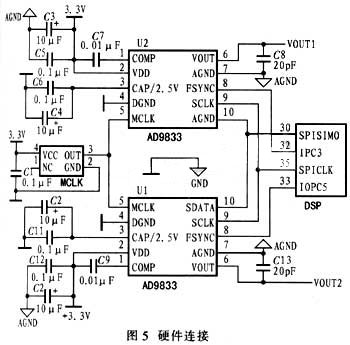

检测盒设计以TI公司的TMS320LF2407A型DSP作为核心控制器，应用中需要2路速度信号，因此需要检测盒给出2路可独立调节的频率，图5示出TMS320LF2407A与AD9833的硬件连接。

外接有源晶体振荡器的输出送给2个AD9833作为主频时钟，DSP的SPI口采用主动工作方式，即用SPISIMO口发送数据，为了与AD9833的时序相配合，DSP的接口时钟（SPICLK信号）方式选择有延时的下降沿，IOPC3和IOPC5作为电路选通信号，IOPC3为低电平时U2被选通，此时对U1写数据无效；同理，IOPC53为低电平时U1被选通，此时对U2写数据无效。

5.2 软件程序

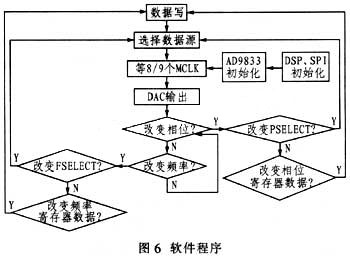

图6示出了AD9833的软件流程。

无论是写控制寄存器、频率寄存器还是相位寄存器、在写数据之前都需要把选通信号置为有效状态，这样写入的数据才会有效，否则无效。在DSP发送完1个数据字后将产生SPI中断请求，本设计中未使用中断方式，而且通过查询中断标志来跳出，并虚读DSP的接收缓冲器清除中断标志。
