倍思120W氮化镓充电器拆解：内部结构如何？

倍思120W氮化镓充电器是一款120W氮化镓 (GaN)+碳化硅(SiC) 充电器。有2个USB Type-C输出接口和1个USB Type-A输出接口,Type-A接口内部为红色。支持全协议、最高120W的总输出功率。

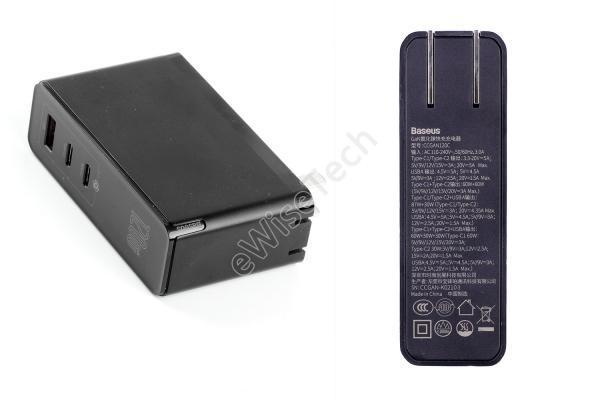

充电器采用扁平修长设计风格,黑色PC阻燃材料外壳采用哑光处理,顶部有120W GaN浮雕字样。充电器顶部一角设计有Baseus品牌logo,插脚可折叠。充电器上印有详细的产品信息和相关参数。

拆解步骤

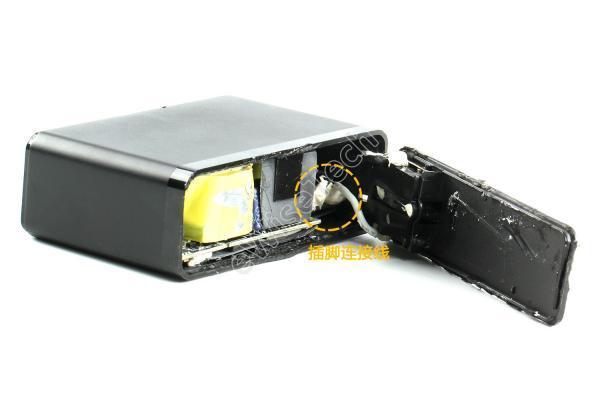

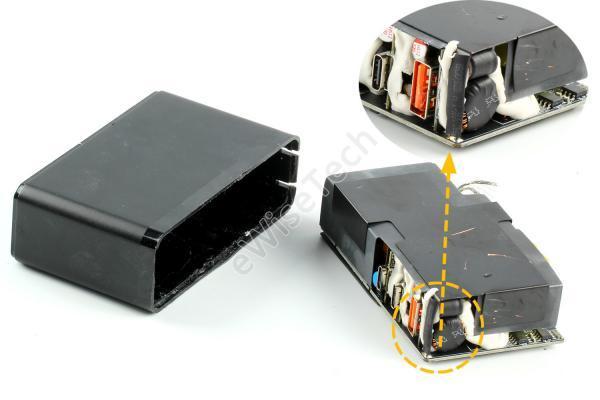

从插脚位置一侧,将外壳拆开,能够看见金属插脚尾部用黑白色2根导线与PCB板相连,接口处用白色软胶覆盖绝缘。

由于没有采用全面灌胶散热方案,可以轻松将充电器主体取出。主板两面都有铜散热片和绝缘层。

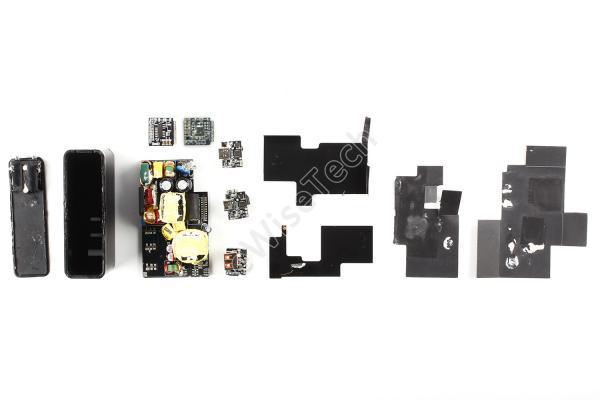

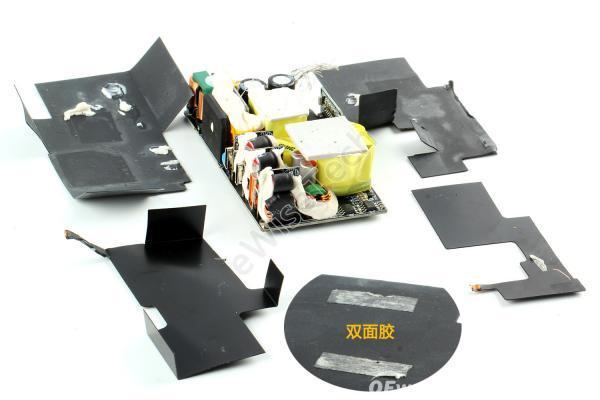

拆下散热片和绝缘层,正反面散热片与主板之间均有接地处理,散热片与绝缘层之间都有使用双面胶固定。

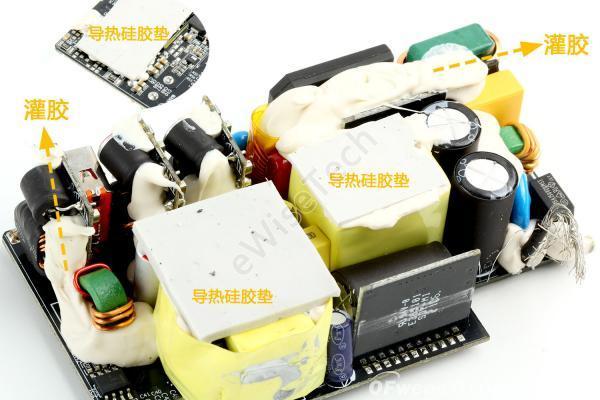

主板两面都用大面积白色导热硅胶垫覆盖,器件之间也有少量白色灌胶。

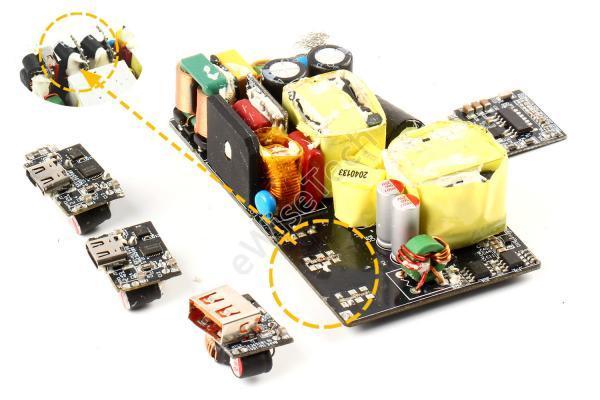

去除主板正反面的白色胶体后,主板上小板和器件都可以取下。

E分析

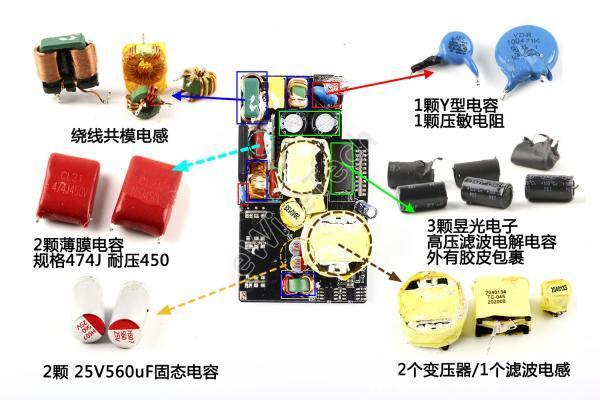

那么在主板都有些什么器件呢?整个充电器内又有着多少IC呢?若是需要了解更具体的内容,eWiseTech已上线该设备的拆解了。

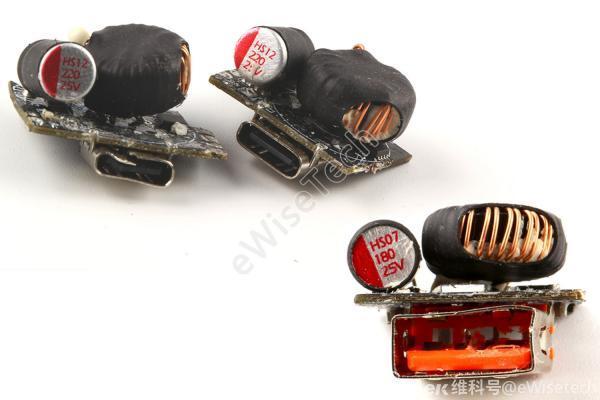

3块USB接口小板上。有一个绕线电感,一个HS固态电容,电感表面均有绝缘胶皮。2颗电容的规格为25V220uF,1颗为25V180uF。

当然,除了器件之外,在充电器的多块板上都有着IC。接下来就看一下这些IC吧。

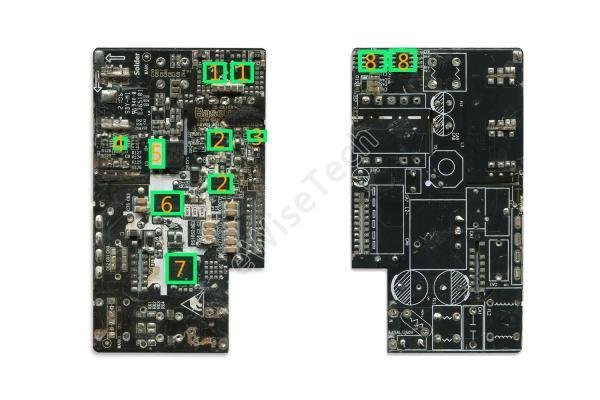

主板主要IC(下图)

1、ALPHA & OMEGA-万代次级同步整流MOS

2、Navitas Semiconductor- -氮化镓功率芯片

3、NCE Power-功率MOSFET

4、电源微控制器MCU

5、CT Micro-光耦器件

6、Navitas Semiconductor-氮化镓功率芯片

7、Alpha power-碳化硅二极管

8、OnSemi-同步整流控制器

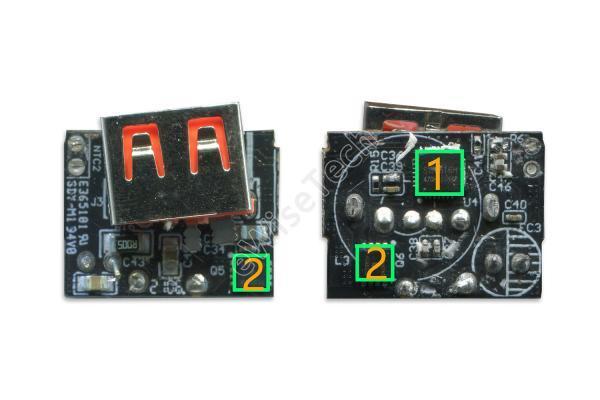

USB-A接口小板主要IC(下图)

1、Ismartware-降压协议IC

2、Ruichips-同步整流降压MOS

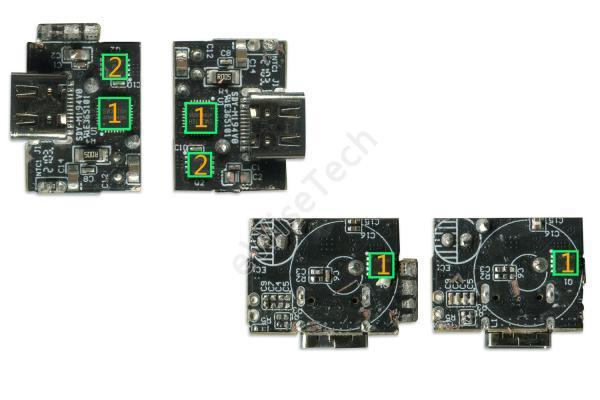

USB Type-C小板主要IC(下图)

1、Ismartware-降压协议IC

2、Ruichips-同步整流降压MOS

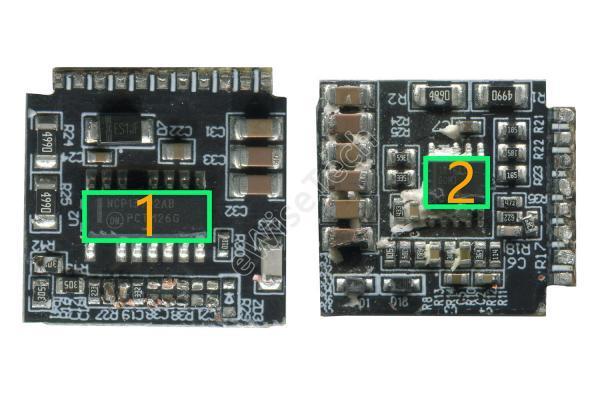

2块电源小板主要IC(下图)

1、OnSemi-谐振控制器

2、OnSemi-功率因数校正控制器

总结信息

充电器上共有2个USB Type-C口和一个USB Type-A接口。3个接口均支持QC2．0/3．0、AFC、FCP、SCP快充协议,支持盲插使用,兼容市面上众多手机、平板、笔记本等数码产品。

整个充电器内部没有采用全面灌胶散热方案,由两块铜制散热板、两层软性绝缘隔离层和少量散热硅胶垫辅助散热,模块器件之间用白胶紧固,多个器件使用绝缘胶皮和胶纸隔离。(编:Judy)
