解析云计算系统整合与IT架构优化

　IBM zBX刀片扩展

　　前面谈到了大型机强大的异构整合能力，其实这离不开IBM zEnterprise BladeCenter Extension及IBM zEnterprise Unified Resource Manager（统一资源管理器）两项技术，借助IBM zEnterprise BladeCenter Extension技术，新一代大型主机成为第一个能够管理运行在IBM x86和Unix系统上工作负载的系统，使数据中心得以被集中控制，管理起来更加简化。

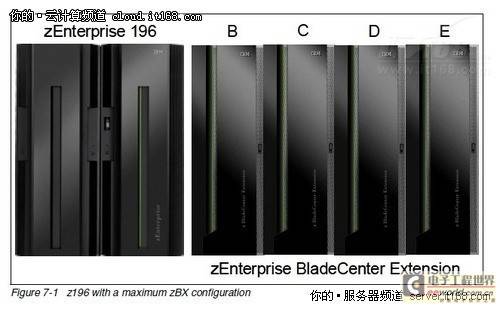

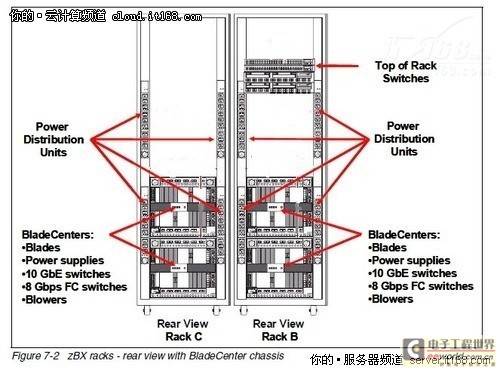

　　zBX刀片扩展技术最多支持四个机柜，如上图所示，机柜B是主机柜，其中有1-2个BladeCenter机箱和4个top of rack （TOR）交换机，另外三个机柜C、D、E是扩展机柜，各带有1-2个BladeCenter机箱。由于每个BladeCenter个刀箱中最多可容纳14块POWER7或System x刀片，如果4个机柜都装有两个刀箱，即每个zEnterprise系统节点总共可以有112个刀片；如果扩展到8个节点、最大规模的zEnterprise,即可以总共装896个刀片。

　　“将大型机和刀片服务器整合起来”是zEnterprise最大的变革之一，而其体现出的价值主要是以下三方面：

　　首先，降低数据中心管理复杂性，提高系统性能和效率。根据对1541名CEO、总经理的调查，“复杂性”已经成为当前管理者面临的头号难题。通过将大型机与刀片服务器进行整合，zEnterprise可以简化数据中心的管理，因为提供了单一的管理界面，单一的虚拟化和负载管理平台，安全治理策略也得到统一，使得需要人直接去“接触”系统的工作减少了52%,同时使用专门负载优化器还能大大提高数据处理性能。据称，一个由z系列大型机和刀片服务器混搭的系统，可以支持多达10万个虚拟机。

　　其次，实现了集中式计算和分布式计算两种模式的融合。如果说大型机代表的是“集中计算模式”（Scale-up），而刀片服务器代表的是“分布式计算模式”（Scale-out），那zEnterprise这次是把这两种计算模式进行了整合，让它们为相同的目标工作，工作负载根据需要分配到最合适的系统上去运行，同时借助先进的虚拟化、负载管理和安全风险管理技术，让IT管理员得以转移工作重心--不再每天维护那些物理和虚拟的系统，而是更多参与到业务创新工作中去。

　　第三，实现了IT与业务的融合，zEnterprise为业务创新释放了一些资源，同时更强调服务管理，更加强调提高业务流程的效率。

统一资源管理-zManager

　　zBX刀片扩展技术实现了集中计算模式和分布计算模式的融合，而在融合后，管理问题就变得异常重要，如何保证资源的统一协调管理？这里不得不谈到新一代大型机的另一项关键技术Unified Resource Manager（统一资源管理器，zManager）。

　　zManager可以用来实现端到端的虚拟化和管理，同时根据具体工作负载要求来优化多平台部署。通过zManager管理套件，zEnterprise系统从管理的角度可以被视为一个完整的平台，一个单一的资源池，跨越多个系统、多层和多种架构环境，将系统和工作负载进行整合管理。

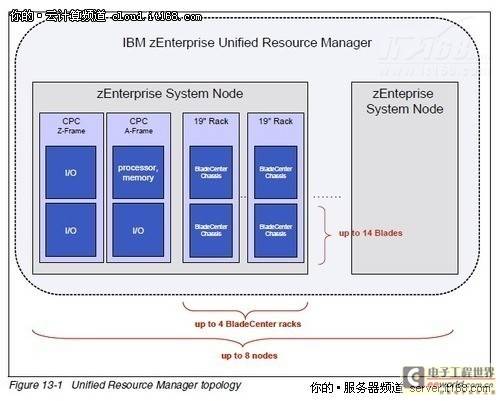

　　数量上，zManager最多可以控制8个zEnterprise系统节点，这里每个节点如前所述，包括一个z196机柜加上附加的zBX刀片扩展柜，每个zBX最多可支持4个Blade Center机柜，每个机柜可容纳2台BladeCenter刀箱，每个刀箱里最多支持14块刀片。

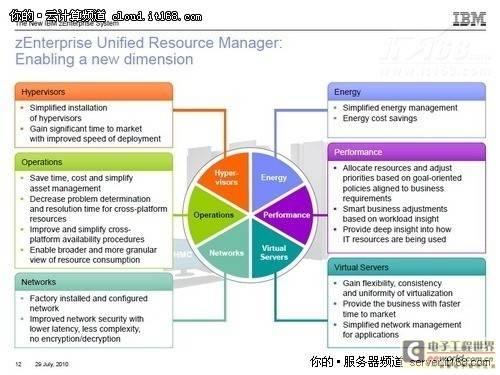

zManager从六个视角对系统进行统一管理

　　功能上，zManager可以实现：运行控制、虚拟服务器配置和管理、虚拟网络管理、Hypervisor管理、存储虚拟化管理、能耗控制、系统运行状态监控、负载性能监控与报告等。

　　小结：

　　在通往云计算的道路上，系统整合和IT基础架构优化是所有企业必须面对的第一步，面对x86、小型机、大型机多种平台，做出怎样的选择将直接影响后期的IT架构、成本等等因素。本文旨在提供一种思路，希望对通往云计算的用户有所帮助。
