GCF和一致性测试

　　一致性测试是业内对WCDMA移动终端在商用之前的一个非常重要的测试，也是运营商、手机厂家等非常关注的一项测试。各种移动通讯协议标准 (例如 GSM, W-CDMA) 都明确定义了在各种想象得到的状态下手机和网络的行为和反应，一致性测试检查手机的行为是否和协议标准规定的一致，运营商和设备厂家也可以信赖通过一致性测试的手机。

　　3G一致性测试主要分为如下的几个部分：

　　·RF

　　–TS34.121 (FDD)

　　–TS34.122 (TDD)

　　·Protocol

　　–TS34.123-1, -2, -3 UE conformance spec

　　–TS34.108 Common test environment for UE Conformance testing

　　–TS34.109 LoGICal test interface for FDD and TDD

　　·UICC/USIM

　　–TS31.120 UICC Terminal Interface; physical, electrical and logical test

　　–TS31.121 UICC Terminal interface; USIM application test

　　·Acoustic

　　–TS26.132 Narrow band speech and video telephony terminal acoustic test

　　–TS26.131 Requirements

　　2 一致性测试的具体内容

　　测试手机和网络之间的信令协议是否符合规范，3GPP TS 34.123已定义了约700个 TTCN测试用例，对RLC层，MAC层和RRC层进行测试：

　　–RLC & MAC tests

　　–RRC tests

　　·Paging, location update

　　·Cell selection / reselection

　　·Radio Bearer Establishment

　　·Measurement control and reports

　　·Authentication

　　·Soft and hard handover

　　·Inter-RAT handover (3G/2G)

　　射频一致性测试测试手机的RF性能是否符合规范，总共79个测试用例，在3GPP TS 34.121中定义，分为如下的四个部分：

　　–TX RF Performance(Clause 5)

　　–RX RF Performance (Clause 6)

　　–Performance under fading conditions (Clause 7)

　　–RRM(Radio Resource Management)(Clause 8)

　　3 GCF在一致性测试中的作用

　　在一致性测试中，GCF（The Global Certification Forum）扮演了一个非常重要的角色。GCF是由运营商和手机供应商发起成立的机构，主要来提供协调一致的一致性测试标准，GCF定义了测试体系用来保证手机满足网络的部署，同时所有成员运营商同意这一测试体系，GCF 认可就意味所有成员运营商认可该手机，在将来可以无需额外测试，GCF同时认可测试用例和测试系统。

　　GCF每三个月举行一次会议，对测试设备厂家的提供的测试系统和测试用例进行认证。GCF将所有的测试用例按优先级进行了划分，分成7个batch，即batch1－batch7。其中batch1优先级最高，batch7优先级最低。优先级高的必须先进行认证。GCF计划一旦前4个最高优先级的batch的测试用例有80%通过认可，GCF即开始对3G手机进行认证。测试设备厂家必须按照优先级的高低将测试用例提供给业界使用。下图是batch1－batch4的具体内容：

　　从上图中可以看到，最高优先级的batch1包含协议的package1（每个package 100个左右的测试用例），射频的大部分测试例，USIM/UICC和Audio的全部测试例。batch2中含协议的package2，射频的少部分测试例。从batch3开始，主要是对协议的测试例进行认证。

　　3.1 80％ rule

　　在这里GCF有一个非常重要的rule：80％rule，即整个测试业界必须完成每个高优先级batch的80％才能进行到下一个低优先级batch的认证。在最近一次的GCF会议(2005.1月)上，由于batch1~batch4的80％已经完成，所以GCF计划在今年2月份开始对手机进行商业一致性认证。

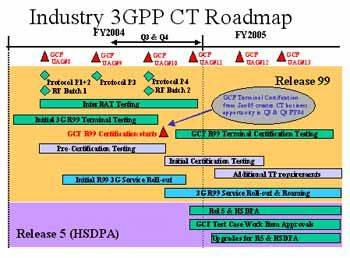

　　下图是业界一致性测试的计划：

　　在图中，我们可以看到GCF在UAG＃10会议后，WCDMA手机的商用认证就即将开始。

　　3.2 GCF对测试例和测试系统的认证过程

　　测试系统提供商，为了获得GCF的认证，一般都需要经过如下的流程：

　　从上图中可以看到，首先我们必须通过3GPP终端测试组TSG－T1的认证，在这步认证中，每个测试用例必须有一部手机的支持。其次，我们必须通过第三方测试机构的确认（如RFI），在这步中，每个测试用例必须至少有两部不同厂家的手机的支持。最后，第三方测试机构将测试结果提交给GCF，GCF最终完成对测试用例和测试系统的认证（注意：GCF只对第三方测试机构的结果进行认证，GCF不进行实际的测试）。所以，认证的过程是测试设备提供商和手机厂家共同合作的结果。

　　3.3 GCF对测试例的重分类

　　目前GCF将测试例分为如下的部分：

　　WI-010 Rel-99

　　WI-012 Rel-99 Enhancements

　　WI-013 Rel-4 & Rel-5

　　WI-014 HSDPA

　　Batch1－batch4的内容在WI－010中，batch5－batch7的内容分散在WI－012，013，014中。目前业界已经完成了Batch1－batch4,也及WI-010的80％。

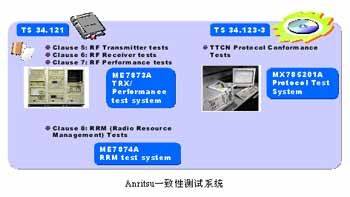

　　4 安立公司的一致性测试系统

　　安立公司在一致性测试领域一直保持着领先的地位，目前安立公司的射频一致性测试系统ME787XA已经可以提供69个RF测试用例，协议一致性测试系统PTS可以提供300多个协议测试用例。迄今为止，安立公司的一致性测试系统无论是RF，还是protocol提供的测试用例是业界最多的，也是唯一可以提供GCF WI－010规定的80％的测试用例的系统。

　　由于安立公司的贡献，为GCF开展一致性测试提供了足够的测试用例，使得GCF有可能在今年二月份开始对手机进行认证。

　　4.1 射频一致性测试系统ME787XA

　　ME7873A和ME7874A组成了安立公司的射频一致性测试系统。ME7873A完成TRX、performance的测试。ME7874A完成RRM的测试（RRM可以在ME7873ATRX、performance上升级）。整个系统采用友好的GUI，操作方便简单，可以任意建立测试序列，全自动完成测试过程而不需人工干预。

　　4.2 协议一致性测试系统 PTS

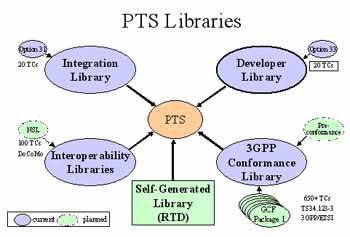

　　PTS系统是由业界广泛使用的MD8480B和PTS软件组成的自动测试系统。整套系统由各个运行库构成：

　　客户可以根据自己的需求选用不同的库。其中3GPP conformance library是专门为一致性测试提供的测试用例库。

　　安立公司将努力为业界提供稳定、可靠的一致性测试系统，与大家共同推进WCDMA的发展。
