大恒图像工件识别及测量定位系统

图1 系统工作示意图

应用范围

该系统可以适用于对各种工件或工件上某个特点目标进行识别定位、X/Y位置校准、旋转角度测量、表面缺陷检测、几何尺寸测量等。

产品特点

系统具有自学习功能，可适用于各种类型的工件或其它物体，转换简便;

可以采用工件到位触发的发生采图，自动适应不同的运转速度;

可对各种角度摆放的工件进行识别和定位测量;

可识别测量不同大小的工件;

系统可检测工件的表面缺陷和几何尺寸;

检测结果可以存入数据库，并方便查询和统计分析;

系统可以通过串口或网络输出检测结果。

性能指标

可以选配各种类型的黑白面阵摄像机及彩色面阵摄像机，以适应不同的应用需求

可配备各种分辨率的摄像机，最高分辨率为4096Pixel*4096Pixel，最高测量精度0.001mm

可配备各种帧率的摄像机，最高帧率为100帧/秒。

应用案例

本系统应用于纪念币生产过程中的角度校正，可适用于不同大小、不同类型的纪念币。系统能够在生产流水线准确测量纪念币与设定方向的角度偏差，并将此偏差传送给控制系统进行校准，系统还对纪念币表面的缺陷进行检测。

采集控制系统结构：

图2 采集控制系统结构

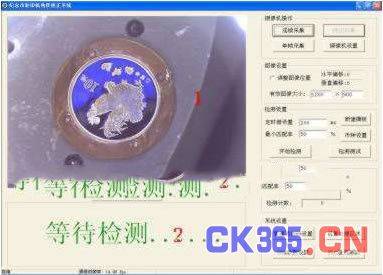

系统操作界面：
