长英科技为楼宇温度监测系统提供解决方案

来源:ck365发布时间:2019-09-1572浏览

询问 AI

1) 本方案为全数字化方案，由每个温湿度探头输出的直接为可联网数字信号：抗扰性、稳定性、可靠性强。

2) 采用先进的数字化网络化技术，布线方便、经济。

3) 每个温度探头输出直接可联网数字信号，信号传输过程衰减不影响系统精度，且传输距离长。

4) 采集模块自识别传感器类型、数量、配置。可根据现场条件，适当选择模块安装位置及使用数量。

5) 上位机同采集模块之间采用支持距离1.2公里的多子站通信协议。

6) 采用基于各种WINDOWS平台的组态软件技术，可根据不同客户需求，方便、快速的生成个性化HMI。

7) 标准化总线设计，易扩展，易与其它系统互连。

8) 低功耗设计，只需对采集模块供电，无需对传感器供电，现场供电点少，施工方便。

二、系统概述：

系统主要模块技术参数：

▲LTM-8520：RS-232/485隔离型转换器

1)波特率：300～115200 BPS

2)RS232接口使用信号线：RXD、TXD、GND

3)RS485通讯距离：≤1200m(9600 BPS)

4)RS485节点数：≤64

5)隔离电压：1000VDC

6)RS485保护：600W瞬态过压吸收电路，过流保护

7)RS485终端电阻：跳线选择

8)供电电压：8～37VDC，<1W

9)外形尺寸：115×72×26(mm)

▲LTM-8550：隔离型网络(TCP/IP)/RS232网桥

特点：LTM8550是隔离型RS232/以太网转换器，RS232接口部件只使用

RXD，TXD及GND三条信号线，无需其它方向控制信号线。数据流可实现自

动判向，自动波特率适应等双向收发功能。

1)处理器：基于增强型 DSTNI-LX 的16-bit, 48MHz,x186 架构;

2)内存：256 Kbytes SRAM、 512 Kbytes flash

3)网络接口：RJ-45 ;

4)网络速率：自适应 100Base-TX (10/100 Mbps);

5)串口接口：RS232;

6)串口速率：300~230Kbps;

7)工作电源：DC9V～30V,300 mA (max.)

8)工作温度：0～55 ℃;

9)工作湿度：5～95%RH;

10)尺寸：67 x 100.4 x 22 mm

11)支持密码保护;浪涌保护;过流保护;

12)支持协议：TCP/IP、UDP/IP、 ARP、ICMP、SNMP、TFTP、 Telnet、DHCP、BOOTP、HTTP、AutoIP。

▲LTM-8551：隔离型网络(TCP/IP)/RS485网桥

特点：LTM8551采用美国LANTRONIX成熟、先进的网络技术，可将所有串口设备可立即连接网络整合使用, 如: 长英科技温湿度监控系统、CNC、PLC、交换机、 UPS 系统和医疗/物理/生化仪器等。可在现行以太网中将原有的串口设备立即转换成具备网口的设备，保障在原有硬件和软件的投资。

1)处理器：基于增强型 DSTni-LX 的16-bit, 48MHz,x186 架构;

2)内存：256 Kbytes SRAM、 512 Kbytes flash

3)网络接口：RJ-45 ;

4)网络速率：自适应 100Base-TX (10/100 Mbps);

5)串口接口：RS485;

6)串口速率：300~230Kbps;

7)工作电源：DC9V～30V,300 mA (max.)

8)工作温度：0～55 ℃;

9)工作湿度：5～95%RH;

10)尺寸：67 x 100.4 x 22 mm

11)支持密码保护;浪涌保护;过流保护;

12)支持协议：TCP/IP、UDP/IP、 ARP、ICMP、SNMP、TFTP、 Telnet、DHCP、BOOTP、HTTP、AutoIP。[page]

▲LTM-8662:“ITU & 1-WIRE总线”采集控制模块：

功能：实现两级通讯网络间的联络。一级对上位机RS-232网，LTM-8662模块作为子站;

另一级“ITU & 1-WIRE总线”， LTM-8662模块作为采集中心，测量线缆上的数字化传感器作为子站。

1) 支持长英科技LTM887X温度传感器，长英科技LTM8901“ITU”温湿度探头

2) 支持温湿度探头在一条三芯传输线上混装

3) 支持1～64 个温湿度探头

4) 自动识别传感器数量,ID自动排序

5) 模块与上位机采用RS485通讯

6) 提供DLL库及例程，支持多种组态软件

7) 一台上位机可带128个模块

8) 波特率9600/19200/38400可选

9) 485总线传输距离: 1200 M

▲LTM8128 ：8通道ITUBus&1-wireBus集线器

功能：总线分支器，用来解决现场分支布线问题。可消除由于分支布线引起的

反射、驻波等干扰，在保证系统可靠性同时，使布线更方便，大大降低施工成本，

缩短施工周期。

1) 有8个分支通道，可连接1~8路分支电缆。

2) 与LTM8000系列采集模块配合使用，适合于分支电缆较多布线场合。

▲LTM8877：1-wire Bus”温度传感器

1)适用电压：3V ~ 5V

2)测温范围：-55°C ~ +125°C

3)测温精度：±0.5°C

4)2位分辨率可调

5)独特一线接口，电源和信号复合在一起，无需外部供电电源，

6)每个芯片唯一编码，支持联网寻址，零功耗等待.

方案一

一、系统构成

本方案主要系统构成如下：

LTM8551 ：以太网/485转换模块 (与方案二不同之处)

LTM8550 ：以太网/232转换模块 (与方案二不同之处)

LTM8662 ：多功能采集模块

LTM8128 ：8通道ITUBus&1-wireBus集线器

LTM8877 ：1-wire Bus温度探测器

上位机 : 用于数据处理及用户交互界面

(硬件要求: 奔腾133/32M DRAM /4.3G以上, RS232接口。软件 : 可选组态软件)

二、系统布线

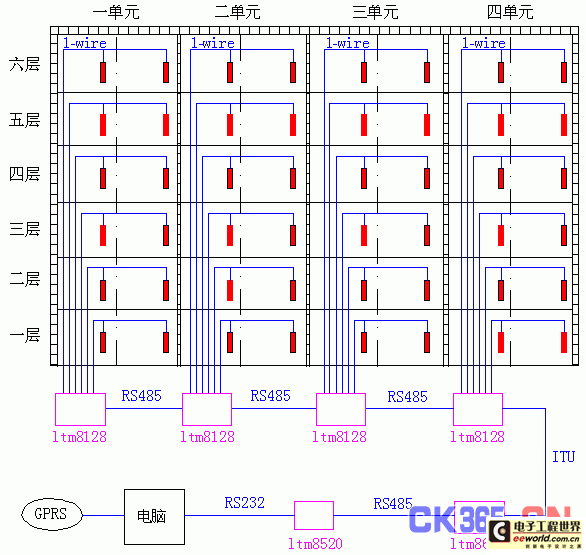

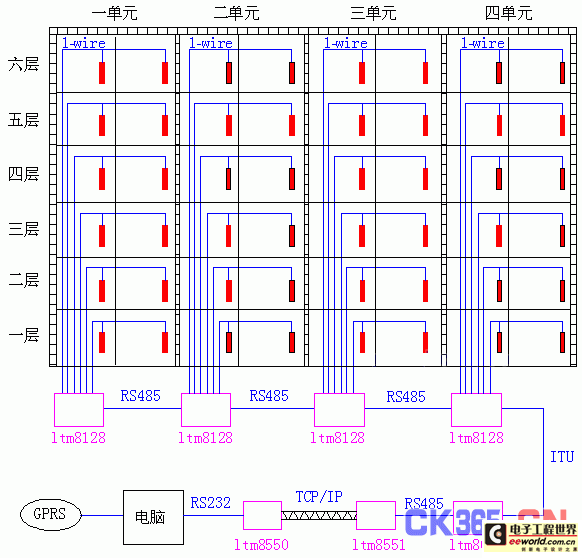

(楼宇温度监测系统布线平面示意图)

注:1. 红色图标为ltm8877温度探测器;此探测器到主干线的分支接线长度一定不要超过20cm。

2. 本图为示意图，所以各物件大小并非实际尺寸，仅大致表示出各物件的布线位置。

3. 各模块接线仅做参考，以实际说明书为准。[page]
