GPRS无线终端测试系统电路设计

　　系统分为测试终端和服务器端，服务器端只需要一台性能良好的个人计算机，而测试终端主要由以下几个模块构成：射频前端模块模块、功率测量与存储模块、GPS接收器、太阳能供电模块、处理器模块及GPRS无线通信模块。各个模块主要是通过STM32(＄20.3400)微处理器的GPIO口连接与通信。处理器需要对射频前端的调谐器和解调器进行调谐频道和解调参数设置，并对RS误包率、LDPC误包率等信息进行读取。CMMB信号调谐器主要是对从天线接收的高频信号进行调谐输出中频信号；CMMB调谐解调模块主要是对信号进行解调和信道解码；功率的测量与存储模块负责将信号功率转换为电平信号送给STM32(＄20.3400)的ADC和将系统设置参数进行存储，GPS接收器用于获取监测点地理位子信息，最后处理器通过GPRS无线模块将信息发送至服务器端并从服务器接收控制命令。系统整体结构如图1所示。

　　GPS接收器

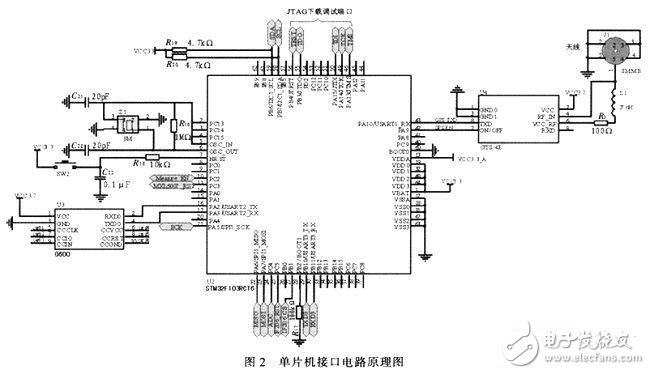

　　监测终端通过GPS接收器采集监测点地理信息，包括：经纬度、海拔等，测试系统根据得到的GPS信息在地图的相应位置显示测试数据。本系统中选用GTS-4E-00模块，采用邮票贴片封装，可适应高温高湿，电磁干扰等恶劣工作环境。其简化的电路图如图 2中所示，TXD连接STM32(＄20.3400)串口1，模块唤醒端连接PA9，J1为接收天线。

　　该监测系统采用了处理器STM32(＄20.3400)开发平台和GPRS无线通信方案，成功地实现了对用户端CMMB网络覆盖情况的实时监测，为广大工程技术人员提供了一种高效、便捷的监管手段，达到了设计要求。
