电感测量注意事项

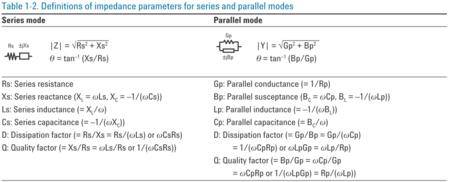

当测量电感使用串联模式（Ls-Rs），测量值Ls如上图所示。只有当Rs值很小（Rs <> wL），Ls才等于L。典型的低值电感频率特性曲线如下：

在低频时，电抗很小，最小阻抗由缠绕电阻Rs决定。离散电容Cp是电感在高频时候相应异常的主要原因。Cp的存在可以在高频响应点SRF看出来。在点SRF上，电感显示出极大的阻抗，因为此时wL = 1/wCp。

在谐振频率之后，阻抗相角变为-90°，这都是Cp导致。串联模式的电感值频率响应如上图（b）所示。在靠近谐振点时，L测量值迅速增大。而一过SRF点，电感变成负值，因为此时Cp的阻抗成为主要影响因子。



有时候使用不同的仪器测量会得到不同的电感测量结果，原因如下：

测试信号电流

磁芯电感器与测量信号电流关系如下图：

很多仪器都是以输出电压来驱动测试信号。即使两台不同的测量仪器输出同样的电压，如果他们的阻抗源不同，他们的输出电流也不同。

使用测试夹具

当电感旁有金属物体时，电感器的泄漏磁通将在金属中产生涡流，不同测试夹具由于大小和形状不同，产生的涡流幅度也不同，从而造成不同的测量结果。如下图：

这对于测量刺痛开路电感尤其重要。5-10（b）显示了这一影响。当一块厚度1mm的40*40mm黄铜板放到一个小的射频电感旁边，所测试的Ls-Q改变。[page]

Q值测量精度

通常阻抗测量中的Q不够精准，特别是高Q值的情况。图5-11显示了Q精度和Q值之间的关系。

Q是D的倒数，因而Q精度将于D精度相关。Q值误差随着DUT的Q增加而增加，因此实际可测Q值范围收到Q值允许测量误差的限制。例如，允许Q值误差10%，而仪器精度+-0.001%，最大可测量Q值为90.9。

除了谐振法，阻抗测量仪器使用公式Q=X/R来计算Q值。高Q（低损耗）电感的R很小，R的很小变化将造成Q值很大的改变。因此R测量中的误差可能造成很大的Q值误差

一下方法可以改善Q值测量精度;

1）用更高精度的仪器

2）对参与电阻进行优化补偿

3）从DUT得到等效电路参数值，计算Q值。



等效电路测量如下：

利用4元素电路中的3个元素建立各种类型器件的模型。这样可以分别确定元件的主元素量值和重要残余阻抗值。

大部分测量的时候，我们是以串联模式或者并联模式

测量阻抗的实部（电阻）和虚部（电感或电容）元素。这一模型是2元素模型。等效电路测量 使用原件的频率响应特性，将其提升到能用于3元素或4元素的电路模型中。当输入3元素或者4元素电路值，还能模拟出频率相应曲线。
