正确测量TDR上升时间

使用PicoScope9311提供的30cm线缆，直接连接30cm从TDR输出到通道1输入。

步骤：

1、连接示波器，接通电源60分钟之后，进行水平和垂直方向的校准。

2、按照图片连线

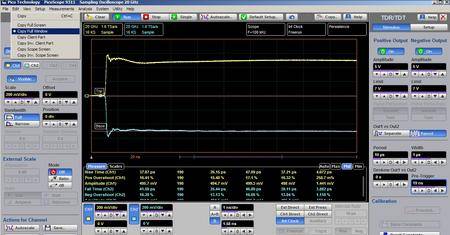

3、设置PicoScope9300软件：

      右击这个按钮，然后选择Factory Setup。

     点击TDR/TDT，然后选择Simulus菜单。

     点击Output1的On，然后Output2.

     设置限制电压为7V。

     设置正输出幅值到5。

     取消通道2.

     设置通道1垂直标尺到200mV/div

     设置通道1偏置offset为0mV。

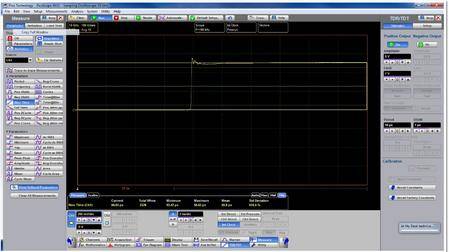

4、设置测量：

      点击Measure，然后点击Display菜单中的Statistics

      点击X Parameters菜单中的Rise time

      点击Definition，然后Method菜单中的User Defined。

5、经过100次采集之后（看Total Wfms 列）在测量区域Measurement Area记录Rise time平均值结果。它将小于60ps。
