下面我们介绍一些机械指针式万用表的原理和使用方法。

机械指针式万用表的基本原理

万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。但表头不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压和电阻。下面分别介绍。
·测直流电流原理。
如图1a所示，在表头上并联一个适当的电阻（叫分流电阻）进行分流，就可以扩展电流量程。改变分流电阻的阻值，就能改变电流测量范围。
·测直流电压原理。
如图1b所示，在表头上串联一个适当的电阻（叫倍增电阻）进行降压，就可以扩展电压量程。改变倍增电阻的阻值，就能改变电压的测量范围。


·测交流电压原理。
如图1c所示，因为表头是直流表，所以测量交流时，需加装一个并、串式半波整流电路，将交流进行整流变成直流后再通过表头，这样就可以根据直流电的大小来测量交流电压。扩展交流电压量程的方法与直流电压量程相似。
·测电阻原理。
如图1d所示，在表头上并联和串联适当的电阻，同时串接一节电池，使电流通过被测电阻，根据电流的大小，就可测量出电阻值。改变分流电阻的阻值，就能改变电阻的量程。

注意： 指针式电压表，电流表 不需要电池，电阻表需要安装电池。

测量电阻：--先将表棒搭在一起短路，使指针向右偏转转，随即调整“Ω”调零旋钮，使指针恰好指到0。然后将两根表棒分别接触被测电阻（或电路）两端，读出指针在欧姆刻度线（第一条线）上的读数，再乘以该档标的数字，就是所测电阻的阻值。例如用R*100挡测量电阻，指针指在80，则所测得的电阻值为80*100=8K。由于“Ω”刻度线左部读数较密，难于看准，所以测量时应选择适当的欧姆档。使指针在刻度线的中部或右部，这样读数比较清楚准确。每次换档，都应重新将两根表棒短接，重新调整指针到零位，才能测准。

测量直流电压：--首先估计一下被测电压的大小，然后将转换开关拨至适当的V量程，将正表棒接被测电压“+”端，负表棒接被测量电压“-”端。然后根据该挡量程数字与标直流符号“DC-”刻度线（第二条线）上的指针所指数字，来读出被测电压的大小。

测量交流电压：--测交流电压的方法与测量直流电压相似，所不同的是因交流电没有正、负之分，所以测量交流时，表棒也就不需分正、负。读数方法与上述的测量直流电压的读法一样，只是数字应看标有交流符号“AC”的刻度线上的指针位置。

注意：测量直流电压和直流电流时，注意“+”“-”极性，不要接错。

数字式万用表的基本原理

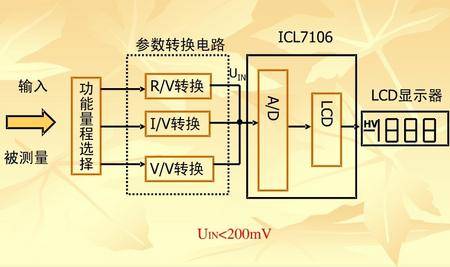

数字表的核心是它的A/D转换器，也就是模数转换器，将被测量的模拟信号变为数字信号给LCD液晶屏显示。数字表有三个转换电路： I/V转换电路（电流转换电压电路） R/V转换电路（电阻转换电压电路） C/V转换电路（电容转换电压电路），也就是说，不过测量什么信号始终要把这个信号转换为直流电压信号来给A/D处理显示。 测量电阻，将被测量的电阻值转换为直流电压信号给A/D处理显示。测量电流，将被测量的电流值转换为直流电压信号给A/D处理显示。测量电容，将被测量的电容量转换为直流电压信号给A/D处理显示。数字电流表其实内部是一个电压表，其测量电流的手段是通过测量内部取样电阻上的电压，该取样电阻串联在你要测量的电路中，其阻值根据档位的不同而不同。所以当测量电流时，该取样电阻必然会带来压降，FLUKE 17B测量电流时的最大压降=100*4000uA=0.4V。数字万用表原理图如下
