DMM电阻测量分析笔记之电路初设计



先经过继电器选择电路，因为电压输入和电阻输入是共用两个端子的，所以要区分是电阻测量还是电压测量，继电器的选型要注意选择漏电流小的，最好是磁保持的，但是贵些。这里用松下的信号继电器。NPN驱动，注意加续流二极管。

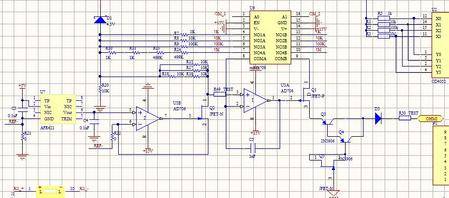

二、恒流源电路

前面有笔记说到，高档万用表测量低阻值的电阻时用的是恒流源方法，因此这是设计了1mA,，0.1mA,，10uAA,和1uA，这四种恒定电流的输出，最高可以测到1M的电阻了。





运放使用高精度低失调电压的运放AD706，基准用30ppm的ADI比较好性能的ADR421,，值得注意的是，为了保证电流输出的精确性和稳定，图中电阻均使用温漂是25PPM的VISHAY晶圆电阻，买电阻都花了50多，好烧钱啊。。。好电阻就是贵。。。还有更贵的，，，30块一个的，看起来很不错。。。可惜不敢买。。。

模拟开关用MAX4709了。前面比较过，MAX4709还是不错的。

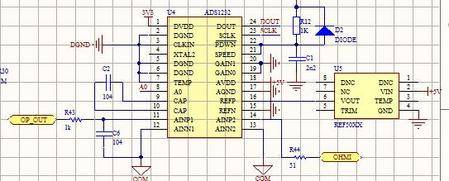

三、AD采集电路

用的是德州仪器的24位ADC，ADS1232，驱动程序在前面的笔记。两路输入，一路用作测量电压了， 一路侧电阻。。。基准用的也是德州仪器的，并联基准，REF5040。性能有待验证。肯定没有LM399好啦，但是便宜多了。且看日后测试性能。
