DMM电阻测量分析笔记四~ 模拟开关和运放选型

15ppm的得2元一个，25PPM的要1元，跟我们平常用的碳膜电阻相差好远。。。想做好一个作品是必须付出很多的，比如说金钱。哈哈。

2、断断续续的终于把第一版的电阻测量的原理图也画完了。

由于手上没有MAX328，所以暂时用MAX4709来代替，MAXIM的模拟开关性能比较优秀，比CD40系列好。

为什么这么说呢，因为我认为，这里电阻检测用的是恒流源的方法，所以模拟开关的漏电流是我比较关系的问题，常规的CMOS漏电流约1nA，我查阅CD4052手册，其漏电流在5V使用时，最大值是1uA，而MAX328以超低漏电为特点，最大是0.01nA，即使是这里替代使用的MAX4709其漏电流也只是0.5nA而已。而低导通电阻在这里则是次要，再者，MAX4709的导通电阻最大400欧，CD405X系列的导通电阻也在100欧姆以上。当然，这里咱们不能光看性能，CD405X才5毛钱左右一个，而MAX328却要11元一个，差距蛮大。做四位半也许可以用CD405X，但是要做六位半，宁可多点钱，也要用好些的芯片。ADI的ADG系列，也是很不错的，泄漏电流典型值是20pA，但是价格也在2美元，即12元左右，与MAX328差不多。手上没有，所以这里还是用着MAX4709先。

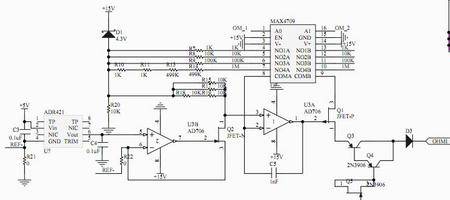

原理图如下：

运放使用了AD706，因为在万用表中，运放的第一重要指标是输入阻抗，其次是噪声特性，再次才是失调电压和温漂，因为由失调电流带来的系统误差是很难补偿的，而偏置电压和温漂则可以通过实时补偿的方法来减小；噪声带来的随机误差也可以在软件中进行数字滤波解决掉。所以，综合各种运放，AD706虽然不是JFET运放，但是其阻抗也不低，100uV的失调电压，1.5uV/°C的温度飘移，和0.5uV的噪声特性，比较重要的一点就是，其价格相对于10元的ICL7650来说，拆机价格是3元，当然原装是要12元左右，差不多。

这里就用AD706吧。
