DMM电阻测量分析笔记二~ 电流源输出保护

看安捷伦34401A是怎么做到的——

参考了网上mengxin大神的分析，得知如下：CR202是高压二极管，查阅34401A手册便知，型号为GP10Y,最高耐压1600V，电流500mA,用在这里足够了。当OHMS_CURRENT 为正高压时，必定比二极管左边电压高，二极管反向截止，所以电流无法通过。当OHMS_CURRENT为负高压时，注意到最下面的NJFET其漏极和源级相连，即相当于一个正向接地的二极管，因而把三极管Q204的基极电压嵌位到-0.6V，所以，除非Q203和Q204这两个三极管的发射结正向偏置才会导通（这个依靠上面电路），否则不会把负高压传到电流源。至于为什么要用四级串联的达林顿管连接呢？因为高反压PNP管（型号MMBT6520） 每只Vceo最高-350V,要达到承受1000V的指标，那么保险的做法是用四级来平摊，每级250V，余量100V，这样就安全了。

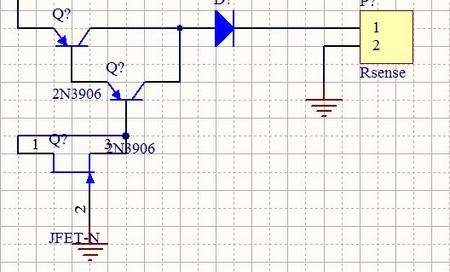

    明白了这样做的原理后，我就进行了下图类似的设计：

指标要求低些，250V也足够了。所以只需要一级达林顿管的连接。
