简易电感电容测量

看见比较器正端的两个 100K 电阻么？那是一个 5V 的分压 ~ 根据虚短则负端亦等于 2.5V ，从上电之初开始分析，初始时刻应为高电平，为此时负端的电容尚未充满电，经过47K 电阻与 10uF 电容的 RC 网络进行保持。（该 RC 网络中 C 的另一个目的为隔直通交，正端为交流号，故反相端的交流成分经过电容 C 流入地，直流成分被保持）RC 网络的时间常数有几百毫秒，而实际前端的 LC 谐振，可知 LC 测量网络的频率一般大于几百 K ，故此 RC 充放电时间对于谐振频率的测量可忽略不计。

比较器输出端至正端有一 100K 电阻，前一对 100K 为提供分压，而此时跨接的 100K 电阻存在输出端 5V （ 1K 为上拉电阻， LM311 为开漏输出结构，故需要上拉，原理理解上可忽略不计）至正端 2.5V 存在 2.5V压差，此时可提供 2.5V/100k=25uA 电流为 LC 谐振网络的谐振提供能量。

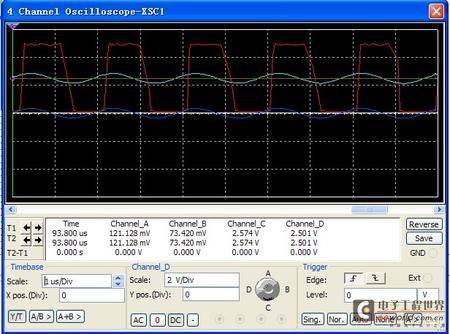

红色是最后输出的矩形波。



实验结果

f1(khz)f2(khz)C(pf)L(uh) 4733551289.86587.85545267 459.63491361.95388.1987738      f1(khz)f2(khz)Lx(uh)L(uh)误差459.64551.79246.873.64%45640125.853744744.99%452345.862.4938310037.51%     f1(khz)f2(khz)Cx(pf)C(pf)误差460456.620.359363032.14%460348.31013.6681000-1.37%46036.7212611.82200003.36%

由于校准电容没有使用高精度的，以及测量的是小电感，导致在测量电感时还是存在较大的误差。
