揭开测试测量的小秘密——每周一考 【第20周】

这是目前业界唯一一款将示波器内部软件开放出来，可以装到个人电脑上使用的软件，就像剑客仗剑走天涯一样，这款软件可以伴随工程师的电脑，电脑在，软件在，波形文件在，工作经验的积累在。我们现在来讨论一下这款软件，它的相关资料见附件。

问题20-1 如果我有一低端示波器，测量功能非常简单，那么使用该软件可以让该示波器功能变得和高端示波器一样强大吗？

问题20-2 InfiniiView N8900A示波器离线分析仪软件和装在示波器内部的软件有何区别？

问题20-3 InfiniiView N8900A示波器离线分析仪软件可同时支持几个显示器？最大支持的显示器分辨率是多少？

-----------------------------我是答案分界线-----------------------

问题20-1 如果我有一低端示波器，测量功能非常简单，那么使用该软件可以让该示波器功能变得和高端示波器一样强大吗？

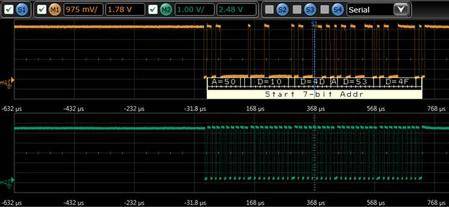

答案：该软件和安捷伦的63GHz带宽、160GSa/s实时采样的示波器所用的软件是一样的，因此如果您用一低端示波器采集数据，存储到一波形文件中，就可用该软件进行分析，单就分析、测量功能而言，是的，和高端示波器一样强大。假如你原来示波器不支持串行信号的解码，您只需将波形数据文件存下来，用该软件进行分析，就可实现。下图是用一老旧的示波器，当初购买时的价钱为几百美金，它本来不支持串行信号解码、抖动分析、实时眼图分析，FFT功能也很简单，自动测量功能很少，我们使用该软件，就把这台老示波器救活了，以上所提功能都支持了，下图是用该示波器做I2C解码的实例，。上面是I2C Data , 下面是I2C CLK，屏上显示的是屏幕波形对应的解码数据，蓝色光标是全局光标，在屏幕上实现解码是很多低价位示波器原本不具备的功能。

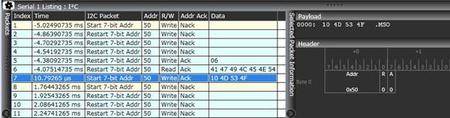

物理层波形和解码数据是时间相关的，蓝色光标是全局光标，当你点击下图第6行解码数据时，上图时域波形会对应跟着改变。用列表方式显示解码，而且可同时显示4种串行信号的解码，这也是很多低价位示波器原本没有的功能。现在有了N8900A 软件，一切都变得和以前不一样了。


问题20-2 InfiniiView N8900A示波器离线分析仪软件和装在示波器内部的软件有何区别？
