非接触测量的温度计

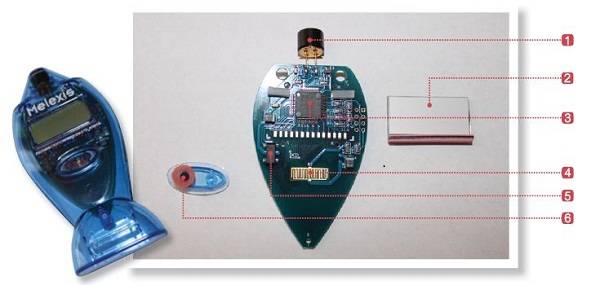

　　1. MLX90614 IR传感器来自于Melexis开发和生产的两块芯片：MLX81101 IR温差电堆检测器，以及MLX90302信号调整ASSP,后者专门设计用于处理IR传感器的输出信号。传感器装在一个TO-39外壳内，同时还包含了一个集成的低噪声放大器、17位ADC,以及DSP.IC的10位数字PWM被配置为一个数字SMBus输出，不间断地传送测得的温度值。传感器预先用一个辐射率为0.95的物体做校准。

　　2. 从电路板上拆下的LCD.

　　3. MSP430F413 16位超低功耗微控制器有8KB闪存、256B RAM、一个比较器，以及用于驱动显示屏的96段LCD驱动器。当前面板检测到信号时，微控制器获取IR传感器的DSP PWM信号，将其转换为摄氏度或华氏度。

　　4. 前面板开关帽的后视图，它有导电橡胶，用于接通电阻阵列。

　　5. MSP430使用的32768Hz振荡器。

　　6. 开关电阻阵列。

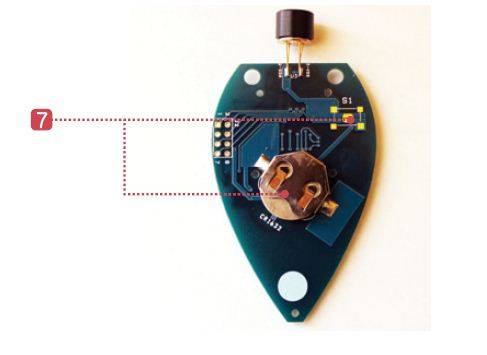

　　7. 电路板背面可看到插座内的3V CR1632可更换钮扣电池，还有复位开关电路。
